Отопительная кривая: от заводских настроек до отлаженной системы

Комментарии специалистов ▾

Семушев Владимир Васильевич директор Технического департамента ООО «ВГР»	Валуйских Сергей Федотович технический директор ООО «БДР Термия Рус»	Леонов Сергей Юрьевич руководитель управления развития собственных брендов инжиниринговой компании Wattson
Калина Никита тренер Академии «Термекс ГазПро»	Обухов Дмитрий менеджер по сервисному и техническому сопровождению продаж «Ferroli»	Черняев Александр Валерьевич коммерческий директор компании MyHeat

Как работает погодозависимое регулирование

Отопительная кривая — это зависимость температуры теплоносителя в подающей линии системы отопления от температуры наружного воздуха:

В основе — простое соотношение: теплопотери здания пропорциональны разнице температур внутри и снаружи. Похолодало на улице — автоматика поднимает температуру подачи, потеплело — снижает. Комнатная температура при этом держится ровно, а котёл не мечется между включением и выключением (рис. 1).

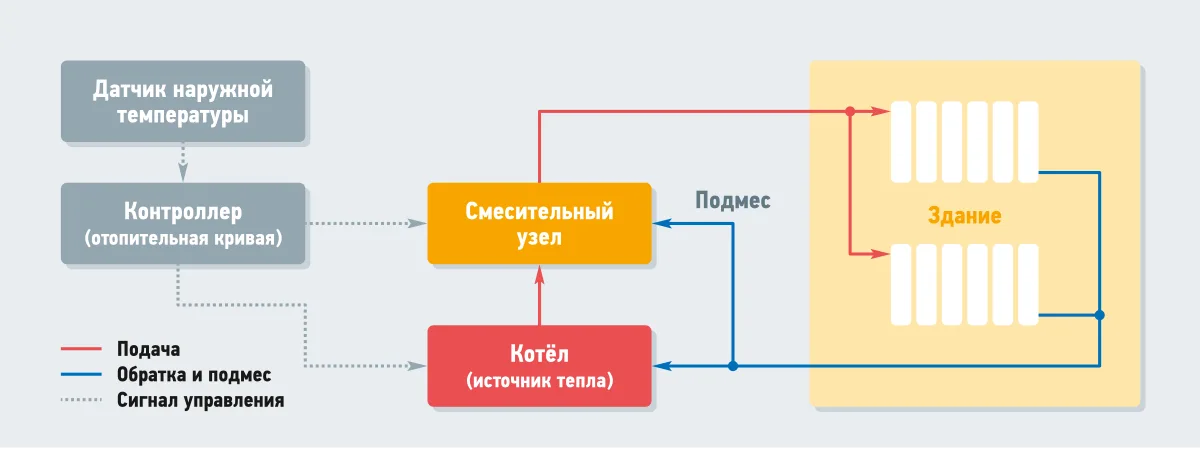

Рис. 1. Схема погодозависимого регулирования системы отопления

Выигрышей три, и они связаны между собой. Котёл реже включается и выключается — падает тактование, а вместе с ним износ теплообменника и автоматики. Температура подачи держится на минимально достаточном уровне, и для конденсационного котла это прямой доступ к теплоте конденсации водяных паров, то есть к паспортному КПД. Наконец, система «отвечает» на погоду раньше, чем изменится температура в комнатах, — дискомфорт не успевает возникнуть.

Табл. 1. Типовые значения наклона кривой

Рис. 2. Отопительная кривая: влияние наклона (0,4/1,0/1,4/2,0)

Четыре параметра настройки

Терминология у производителей разная, набор параметров — практически один и тот же. Наклон определяет, насколько резко система отвечает на изменение погоды: математически это производная температуры подачи по наружной температуре. Чем круче кривая, тем больше градусов подачи добавляется на каждый градус похолодания. Типовые значения зависят от температурного графика системы и утепления здания (табл. 1, рис. 2).

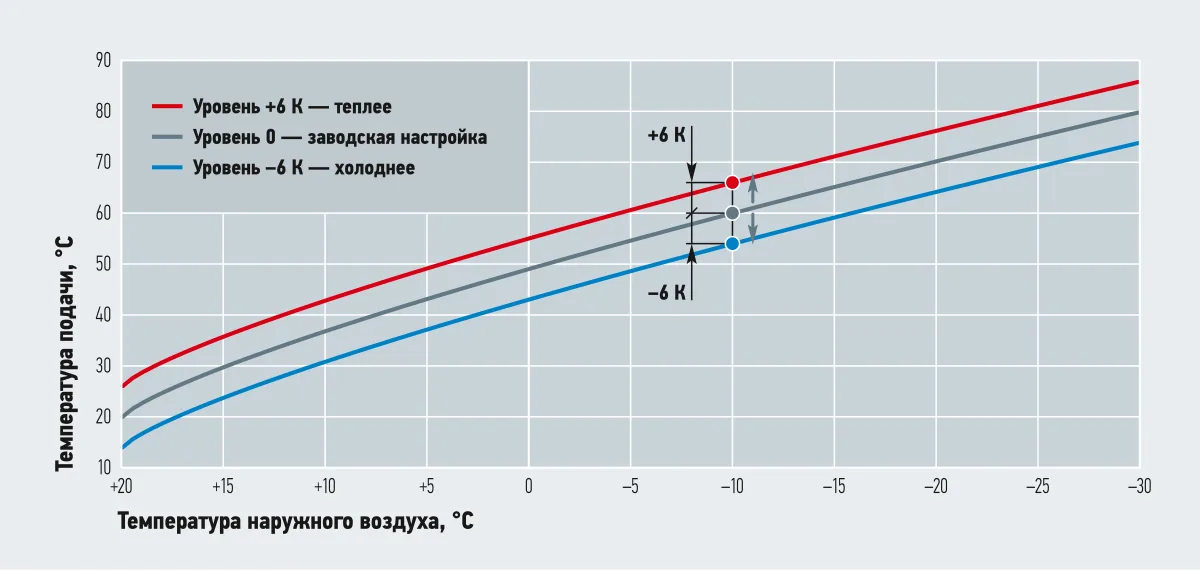

Уровень двигает всю кривую вверх или вниз, не меняя наклона: на графике «наружная температура — температура подачи» линия смещается параллельно самой себе. Этим параметром систему подгоняют под фактические теплопотери здания и привычки жильцов. Заводская настройка обычно 0 К, диапазон регулировки у разных производителей — от –13 до +40 К (рис. 3).

Рис. 3. Параллельный сдвиг кривой — параметр «уровень»

Пределы задают коридор, в котором кривая работает фактически: они не дают оборудованию уйти на чрезмерно высокие температуры и предотвращают конденсацию там, где она не нужна. Для конденсационного котла критичен верхний предел — завысили, и котёл вышел из режима конденсации, потеряв разом около десяти процентов КПД.

Влияние комнатного датчика. Параметр определяет, насколько сильно отклонение фактической комнатной температуры от заданной сместит кривую. У ряда производителей это влияние нормировано жёстко — конкретные цифры приведены в комментарии Vaillant. Механизм позволяет жильцу корректировать режим, не залезая в настройки самой кривой.

Отопительные приборы

Радиаторы разных типов и тёплые полы отдают тепло по-разному и с разной скоростью отзываются на изменение температуры теплоносителя. Но интервал между корректировками кривой задаёт не прибор, а здание: радиатор выходит на режим за минуты, стены и перекрытия набирают тепло сутками. Тип прибора влияет на скорость реакции контура и на то, какой температурный график был заложен в проект, а через график — и на наклон кривой.

Одна оговорка, без которой цифры ниже читаются неверно. Наклон кривой задаёт не материал прибора, а температурный график, под который рассчитана система, и фактический запас по площади приборов. Чугун сам по себе крутой кривой не требует — она нужна для графика 90/70 °C, под который чугунные системы чаще всего и проектировались. Наберите под тот же чугун избыточное число секций из расчёта на 55/45 °C — и наклон окажется пологим, 0,6–0,8. Поэтому значения наклона в статье привязаны к графику (табл. 1), а не к металлу.

Табл. 2. Приборы отопления и темп настройки

Алюминиевые радиаторы. Лёгкие приборы: секция весит 1–1,5 кг и содержит около 0,4 л воды, поэтому контур отзывается на изменение подачи за считаные минуты. Секция с межосевым расстоянием 500 мм отдаёт 165–190 Вт при ∆t = 70 °C и расходе 360 кг/ч — это нормальные условия по ГОСТ 31311–2005. Тепло уходит в основном конвекцией, 60–75 %, на излучение приходится 25–40 %. Наклон кривой для таких систем берут по температурному графику (табл. 1).

Биметаллические радиаторы. По теплоотдаче близки к алюминиевым: примерно 120–200 Вт на секцию 500 мм при ∆t = 70 °C в зависимости от модели. Стальной сердечник инерционности не добавляет — каналы узкие, воды в секции меньше, а удельная теплоёмкость стали вдвое ниже алюминиевой, так что по динамике оба типа практически не различаются. Настройка кривой — как для алюминиевых.

Чугунные радиаторы. Главное отличие чугуна — масса: секция МС-140-500 весит 7,5 кг и содержит 1,45 л воды, поэтому контур выходит на режим примерно за полчаса против нескольких минут у алюминия. Номинальная теплоотдача секции — 140–160 Вт при ∆t = 70 °C по ГОСТ 31311–2005. Доля лучистого теплообмена у чугунных секций выше, чем у конвекторов, но основную часть тепла — 65–75 % — прибор всё равно отдаёт конвекцией, на излучение приходится 25–35 %. Крутые кривые — 1,4–1,6 — чугунным системам нужны не из-за металла, а потому что они рассчитывались под график 90/70 °C (табл. 1).

Тёплые полы. Здесь всё иначе: теплоотдача распределена по большой площади, рабочие температуры низкие — 30–45 °C, а тепловая инерция стяжки измеряется часами. Кривые нужны пологие, с наклоном 0,2–0,6, интервалы между корректировками — не меньше 3–5 суток. Любое изменение проявляется с задержкой, и при частых правках эффекты накладываются друг на друга, а контроль над системой теряется.

Цифры теплоотдачи в статье приведены по ГОСТ 31311–2005, то есть при ∆t = 70 °C. В каталогах, составленных по EN 442 (∆t = 50 K), те же приборы показывают примерно на треть меньше: для чугунной секции это уже не 160, а около 105–110 Вт. Сравнивать приборы можно только в одном базисе (табл. 2).

Семушев Владимир Васильевич, директор Технического департамента ООО «ВГР»

Комментарий специалиста · VGR Акцент — на поиске «золотой середины». Ключевой принцип: кривая должна соответствовать теплопотерям дома. Слишком высокая ведёт к перегреву и потерям энергии, слишком низкая — к недостаточному нагреву. Метод настройки. Компания предлагает метод Heat Geek: каждый день понижать кривую, пока не станет чуть прохладно, затем поднять на один шаг. Погодозависимая автоматика Vaillant при работе с многоконтурной системой отопления позволяет выбрать индивидуальную кривую для каждого контура. Кроме того, есть возможность ограничить минимальную и максимальную температуру контура. Важная особенность. Каждое изменение комнатной уставки на 1 °C смещает температуру подачи примерно на 2,5 °C по всей кривой — это необходимо учитывать при настройке.

Особенности конденсационного котла

Потенциал конденсационного котла раскрывается только в режиме конденсации водяных паров из продуктов сгорания. Для природного газа точка росы (температура начала конденсации) составляет около 53–57 °C при типичном для котлов избытке воздуха и доходит до 59 °C при стехиометрическом сгорании.

Первые капли конденсата появляются при температуре обратной линии около 53 °C, но максимальная эффективность достигается при обратке 27–35 °C. При обратке 27 °C котёл выдаёт КПД 97–98 %, при 60 °C конденсация прекращается и КПД снижается до 87–88 %.

Здесь нужна оговорка о базисе расчёта. Приведённые значения КПД даны по высшей теплоте сгорания (Superior Calorific Value, Hs), которая учитывает теплоту конденсации водяных паров. В паспортах и каталогах на российском рынке, следуя европейской практике, КПД указывают по низшей теплоте сгорания (Inferior Calorific Value, Hi) — для природного газа она примерно на 11 % меньше. Те же самые режимы в документации выглядят как 108–109 % в конденсации и 97–98 % без неё. Значение выше 100 % — не маркетинг, а следствие выбранного базиса (рис. 4):

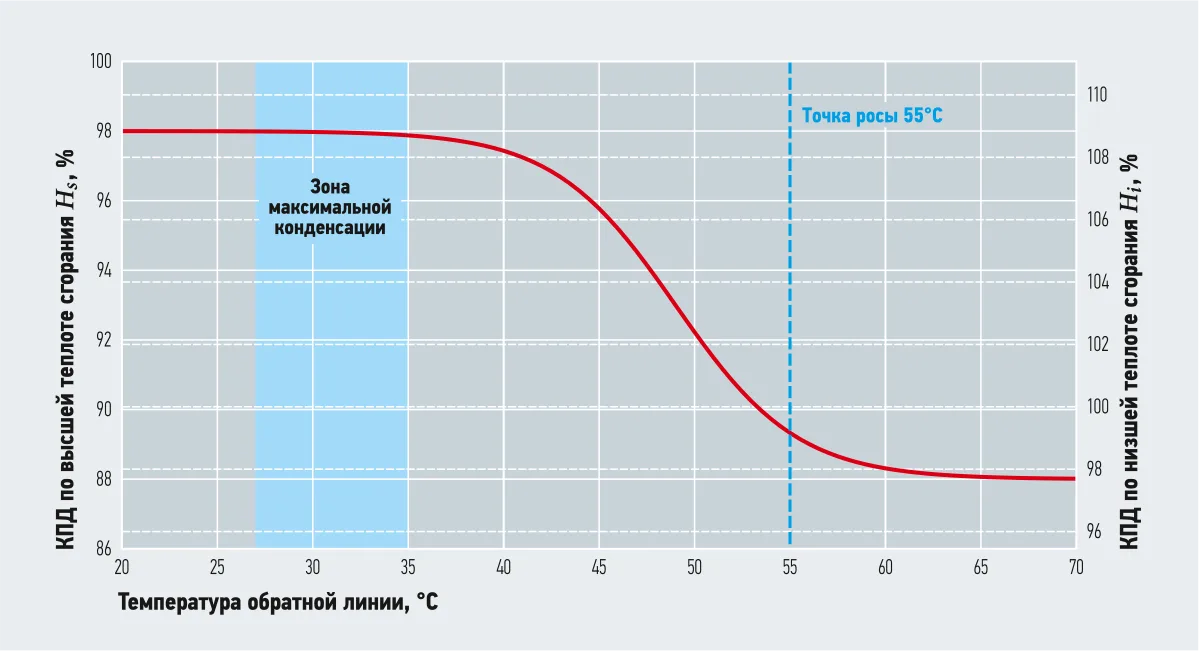

Рис. 4. Зависимость КПД конденсационного котла от температуры обратной линии

Из этого следуют четыре требования к настройке:

1. Максимальную температуру подачи ограничить значениями 50–60 °C, чтобы обратка оставалась ниже точки росы.
2. Наклон делать более пологим, чем для обычного котла, — тогда бóльшую часть отопительного сезона котёл работает при низких температурах.
3. Ориентироваться не на перепад «подача — обратка» сам по себе, а на температуру обратной линии: она должна оставаться ниже точки росы бóльшую часть сезона. Типовые низкотемпературные графики — 55/45 °C (перепад 10 °C) и 50/30 °C (перепад 20 °C). Чрезмерно большой перепад температуры при малом расходе даёт неравномерный прогрев контуров и недотоп дальних приборов отопления.
4. Температуру подачи в расчётные дни задавать 50–60 °C вместо традиционных 80–90 °C. При переводе существующей системы с традиционного графика 90/70 °C площадь отопительных приборов приходится увеличивать примерно в 2,5 раза для графика 55/45 °C и в 4–4,5 раза для 50/30 °C — это главное ограничение при реконструкции.

Типичная ошибка: выставить подачу 60–80 °C «для надёжности». В этом режиме конденсат не образуется, и котёл теряет главную часть преимущества — те десять пунктов КПД, ради которых его покупали. Правильно настроенная кривая должна обеспечивать работу в режиме конденсации не менее 70–80 % времени отопительного сезона.

Валуйских Сергей Федотович, технический директор ООО «БДР Термия Рус»

Комментарий специалиста · BAXI В бытовых газовых настенных котлах BAXI при подключении датчика уличной температуры пользователь видит на дисплее не значение температуры теплоносителя, а номер погодозависимой кривой — как правило, от 0 до 99. С точки зрения использования котла для пользователя ничего не изменится: холодно — увеличить значение на дисплее, жарко — уменьшить. Только подходить к котлу потребуется значительно реже, так как автоматика сама реагирует на изменения температуры на улице и корректирует температуру теплоносителя. Пользователь же меняет лишь номер погодозависимой кривой, то есть закон, по которому температура теплоносителя будет меняться. Существуют также системы автоматического подбора погодозависимой кривой — при условии подключённого датчика комнатной температуры (не комнатного термостата!). Примеры таких систем: котёл LUNA-3 Comfort, устройство дистанционного управления BAXI Connect+. Есть и системы, которые позволяют задать не только номер погодозависимой кривой, но и её параллельное смещение. Например, газовые котлы серий LUNA Platinum+ и Duo-tec MP, электрические котлы серий AMPERA Plus (Pro).

Как это сделано у производителей

У каждого производителя своя терминология и свой способ задать кривую. Ниже — методики, которые они рекомендуют сами.

Viessmann. Подробные инструкции приведены в документации на котлы серии Vitodens. Заводские настройки: наклон 1,4, уровень 0, стандартная комнатная температура 20 °C. В контроллере есть графический интерфейс, который наглядно показывает, как меняется кривая при корректировке параметров. Компания также разработала интерактивный оптимизатор отопительной кривой в приложении ViCare — он пошагово ведёт пользователя через настройку. Логика корректировки, которую рекомендует Viessmann, совпадает с приведённой ниже таблицей диагностики.

Buderus. Кривая строится через две опорные точки: начальную (при наружной температуре 20 °C) и конечную (при –10 °C). Угол наклона определяется расчётной температурой подающей линии в этих точках. В контроллерах Logamatic кривая задаётся параметрами начальной точки B и конечной точки A — это позволяет гибко адаптировать систему под конкретные условия эксплуатации. Максимальная температура подающей линии ограничивает кривую сверху: автоматика не поднимет подачу выше расчётной для системы.

Protherm. Погодозависимая автоматика Protherm адаптирует температуру подачи по сигналам уличного датчика на основе двух параметров. Наклон эквитермической кривой задаётся в меню как D.043, а параллельное смещение её базовой точки — через D.045. Заводская базовая уставка составляет 20 °C, но для точной компенсации недогрева или перегрева её можно корректировать в диапазоне 15–25 °C. При изменении параметра D.045 на каждый градус график нагрева смещается пропорционально во всём рабочем диапазоне. Отдельно задаётся порог перехода на летний режим: отопление отключается примерно при 15 °C наружной температуры. Если же к котлу по цифровой шине eBUS подключить комнатный регулятор (например, Termolink P), система переходит на автоматическую оптимизацию — параметры D.043 и D.045 полностью скрываются из интерфейса аппарата, а управление графиком передаётся внешнему контроллеру, который динамически сдвигает базовую точку по фактической температуре в доме.

Пошаговый алгоритм

Настройка идёт итерациями: одна правка, выдержка, оценка, следующая правка, как это показано на рис. 5. Приведённый порядок работает с большинством систем и марок оборудования (табл. 3).

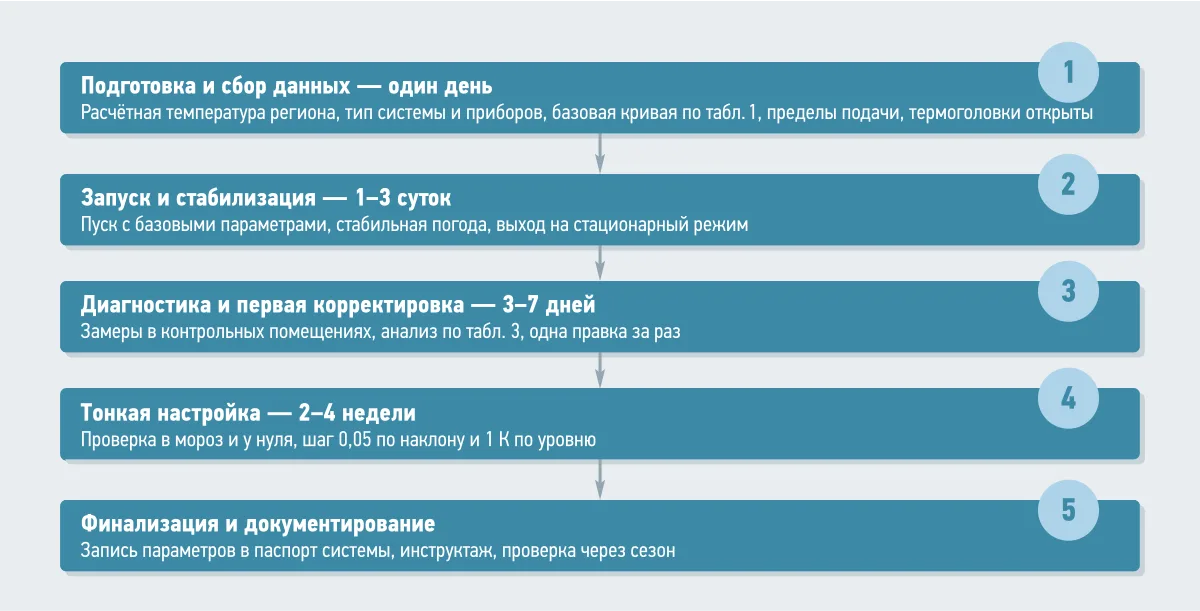

Рис. 5. Пошаговый алгоритм настройки отопительной кривой

Этап 1. Подготовка и сбор исходных данных (один день)

1. Определить расчётную минимальную температуру наружного воздуха для региона (например, –25 °C для Московской области, –35 °C для Сибири).
2. Определить тип системы отопления (радиаторы или тёплые полы), тип радиаторов (чугунные, алюминиевые, биметаллические) и межосевое расстояние.
3. Оценить уровень теплоизоляции здания: новое или старое, утеплённое или неутеплённое.
4. Выбрать базовую кривую по таблицам производителя или типовым рекомендациям (табл. 1).
5. Установить минимальную и максимальную температуру подачи согласно проекту или паспорту оборудования. Для конденсационных котлов максимум должен обеспечивать работу в режиме конденсации — обычно не выше 55–60 °C.
6. Зафиксировать все термостаты и терморголовки в помещениях в полностью открытом положении (или на максимальной уставке). Это критично: настройка кривой должна производиться при неизменяемых локальных регуляторах.

Этап 2. Запуск и стабилизация (1–3 суток)

1. Запустить систему с выбранными базовыми параметрами.
2. Дождаться установления стабильной погоды — желательно без резких колебаний температуры в течение суток.
3. Выдержать систему в работе 1–3 суток для выхода на стационарный тепловой режим. За это время здание «наберёт» тепло, и поведение системы можно будет оценить объективно.

Этап 3. Диагностика и первичная корректировка (3–7 дней)

1. Установить термометры в нескольких контрольных помещениях — желательно на разных этажах и с разной ориентацией по сторонам света. Записывать температуру 3–4 раза в день: утром, днём, вечером, ночью.
2. Параллельно фиксировать наружную температуру и температуру подачи котла.
3. Проанализировать характер отклонений по табл. 3 и внести одну корректировку.
4. После каждого изменения выдерживать минимум 24 часа, лучше 2–3 суток, для оценки результата.

Леонов Сергей Юрьевич, руководитель управления развития собственных брендов инжиниринговой компании Wattson

Комментарий специалиста · GEFFEN Конденсационные котлы GEFFEN поддерживают подключение уличного датчика температуры. Датчик поставляется отдельной позицией и всегда есть в наличии. Серия MB 4.1 (40–99 кВт). Плата управления предлагает на выбор 30 отопительных кривых. В руководстве по монтажу и эксплуатации GEFFEN рекомендует стандартную кривую n12 — как наиболее адаптированную к российским морозам и работе в межсезонье. Настройка: удерживать кнопку reset 10 секунд для входа в меню «СЕРВИС», выбрать параметр Р24 и задать кривую от 1 до 30. Серия MB 3.1 (127–2000 кВт). При подключённом датчике наружной температуры контроллер рассчитывает контрольную уставку отопления; её значение ограничено уставкой отопления, заданной пользователем. По введённым значениям котёл рассчитывает таблицу и выстраивает отопительную кривую. Настройка — в меню «ТЕХНИК», раздел «Отопление», подраздел «Параметры отопления по t° наружной». Серия MB 7.1 (320–501 кВт). Предусмотрено шесть предустановленных графиков зависимости температуры теплоносителя от уличной температуры. Номер кривой, оптимально соответствующий требованиям системы отопления, выбирается в настройках «Параметры». В режиме погодозависимого управления температуру системы отопления нельзя изменить вручную — ни на панели котла, ни удалённо: она регулируется автоматически по показаниям датчика наружной температуры и выбранной кривой. Выход OpenTherm позволяет подключать каскад к современным контроллерам и вести дистанционное управление и мониторинг.

Табл. 3. Диагностика: что наблюдаете — что делать

Этап 4. Тонкая настройка и проверка в разных режимах (2–4 недели)

1. Добившись приемлемого режима в одних погодных условиях, дождаться смены погоды и проверить поведение системы при других наружных температурах.
2. Особое внимание уделить экстремальным режимам: максимальному морозу для региона и температуре около 0 °C (переходный период).
3. При необходимости произвести минорные корректировки — шаг 0,05 по наклону и 1 К по уровню.
4. Проверить, нет ли «всплесков» и «провалов» температуры в утренние и вечерние часы. Если они есть, возможно, требуется скорректировать коэффициент влияния комнатного датчика или ввести временные зоны с разными уставками.

Этап 5. Финализация и документирование

1. Зафиксировать финальные значения всех параметров: наклон, уровень, минимальную и максимальную температуру подачи, уставку комнатной температуры.
2. Занести данные в паспорт системы отопления или журнал эксплуатации.
3. Проинструктировать пользователя о недопустимости самостоятельного изменения параметров кривой — менять можно только комнатную уставку.
4. Назначить повторную проверку через один отопительный сезон, чтобы оценить долгосрочную стабильность настроек.

Калина Никита, тренер Академии «Термекс ГазПро»

Комментарий специалиста · Thermex GazPro При подключении датчика уличной температуры в котлах Thermex активируется погодозависимое регулирование: электронный блок управления автоматически рассчитывает температуру подачи теплоносителя в зависимости от уличной температуры, следуя заданной отопительной кривой. Настройка выполняется через два параметра: Выбор кривой. В сервисном меню котла за выбор и смещение отопительных кривых отвечает параметр, указанный в руководстве по эксплуатации конкретной модели. Доступны следующие режимы:   С – – — погодозависимая автоматика отключена, котёл работает по фиксированной температуре, установленной пользователем.   С01–С10 — выбор одной из десяти предустановленных кривых. Чем больше номер кривой, тем выше температура подачи при одинаковой уличной температуре. Кривые с меньшими номерами рекомендуются для хорошо утеплённых зданий с тёплыми полами, с бóльшими — для зданий с радиаторным отоплением и высокими теплопотерями. Смещение кривой. Параметр задаёт параллельное смещение выбранной кривой (диапазон — 30 или 50 градусов). Позволяет скорректировать общий температурный уровень системы без изменения наклона кривой. Графики кривых и смещений приведены в руководстве. Удалённое управление и «умные» функции. Котлы Thermex оснащены встроенным Wi-Fi. Через мобильное приложение пользователь может удалённо регулировать температуру ГВС, контролировать текущую температуру котла и показания уличного датчика, а также получать push-уведомления о кодах ошибок даже при закрытом приложении. На следующем уровне автоматизации система использует подключение к интернету не только для управления, но и для сбора данных. Вместо физического датчика уличной температуры котёл получает актуальные погодные данные из сети: температуру, влажность, скорость ветра. На основе этой информации IoT-платформа корректирует отопительную кривую в реальном времени. Кроме того, система способна адаптироваться под образ жизни пользователя: анализировать, когда в доме находятся люди, а когда нет, и в зависимости от этого снижать или повышать температуру в контуре отопления. Так достигается баланс между комфортом и энергоэффективностью без ручного вмешательства.

Семь типичных ошибок

Ошибки на объектах повторяются из раза в раз. Вот семь из них, которые встречаются чаще всего.

Ошибка 1: завышенный наклон кривой

В переходные периоды, при –10…–5 °C, в доме комфортно, но с приходом сильных морозов появляется перегрев: приходится прикрывать термоголовки или открывать окна. Комнатная температура в самые холодные дни стабильно выше уставки, котёл работает на высоких температурах подачи. Расплата — избыточный расход газа и лишний износ оборудования.

Уменьшите наклон на 0,1–0,2, сохранив прежний уровень, и понаблюдайте в морозные дни. Если перегрев исчез, но в межсезонье стало прохладнее, компенсируйте небольшим повышением уровня.

Ошибка 2: заниженный наклон кривой

Обратная картина: в межсезонье, при 0…+5 °C, всё нормально, но на сильном морозе система не дотягивает до уставок. Котёл выходит на максимум, а дальние комнаты не прогреваются. Кроме дискомфорта это грозит неравномерным прогревом, а в критической ситуации — размораживанием периферийных участков системы.

Увеличьте наклон на 0,1–0,2, оставив уровень прежним, и проверьте систему в самые холодные дни. Появился перегрев в межсезонье — компенсируйте уменьшением уровня.

Ошибка 3: слишком крупные шаги корректировки

Изменение наклона или уровня сразу на 0,5 и более раскачивает систему: сегодня холодно, завтра жарко. Ошибка почти обязательная для начинающих наладчиков.

Рабочий шаг — 0,1 по наклону и 2–3 К по уровню. Между изменениями система должна выйти на стационарный режим: минимум сутки, лучше двое-трое.

Ошибка 4: изменение нескольких параметров одновременно

Поменяли сразу и наклон, и уровень — определить, какая правка дала эффект, уже невозможно, а при отрицательном результате непонятно, что откатывать.

Меняйте один параметр за раз и записывайте результат: дата, наклон, уровень, средняя наружная и средняя комнатная температура. По такой таблице тенденция видна за неделю.

Ошибка 5: неправильная установка датчика наружной температуры

Ошибка в показаниях датчика всего на 2–3 °C смещает всю кривую и ломает температурный режим здания целиком. Автоматика при этом работает исправно, поэтому причину ищут месяцами.

Датчик ставят на высоте 2 м над землёй, на северной или северо-восточной стене (не на западной и не на южной, где его будет греть солнце) и подальше от источников тепла и холода: дымоходов, окон, дверей, вентиляционных выходов, козырьков и карнизов (рис. 6).

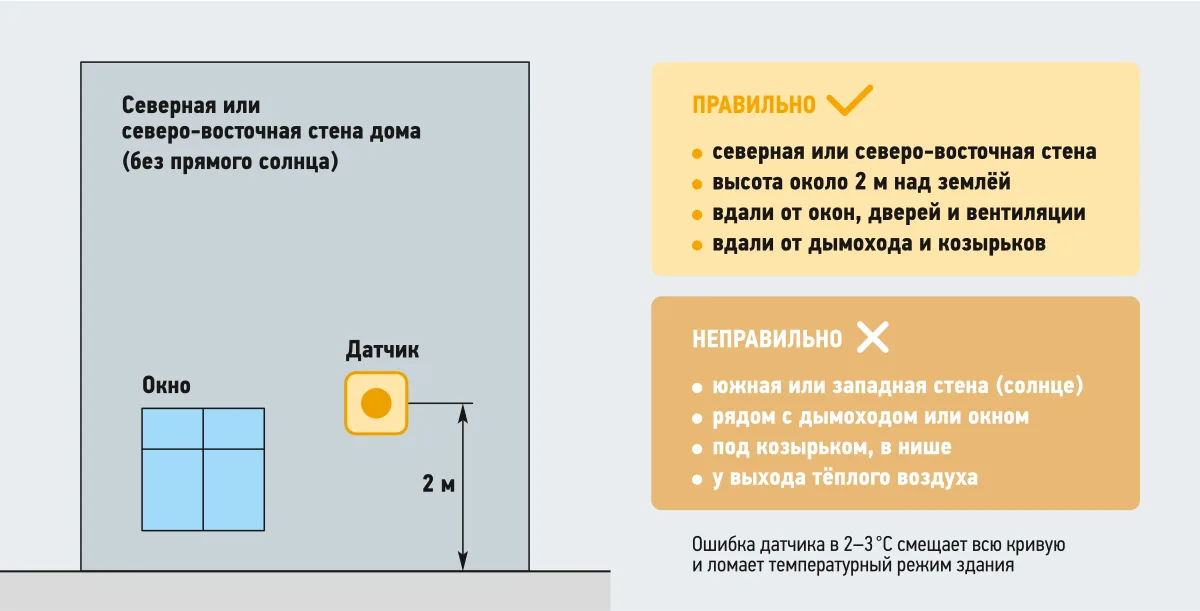

Рис. 6. Правильная установка датчика наружной температуры

Ошибка 6: настройка инерционной системы в темпе радиаторной

Погодозависимое регулирование — базовое решение как раз для инерционных систем: автоматика меняет температуру подачи заранее, по уличному тренду, а не после того, как в помещении уже стало жарко или холодно. Ошибка возникает, когда инерционную систему — тёплые полы, теплоёмкое здание — настраивают и регулируют в темпе радиаторной: правят кривую каждый день, а поверх погодозависимой логики ставят комнатный термостат, работающий по принципу «включено/выключено». Стяжка отзывается на изменение подачи через несколько часов, поэтому релейное управление гарантированно «пролетает» уставку в обе стороны — сначала перегрев, затем переохлаждение.

Так же ведут себя современные теплоёмкие дома с массивными стенами: суточные колебания они сглаживают сами, и попытка догонять погоду частыми правками кривой только «раскачивает» систему отопления.

Для тёплых полов берут пологие кривые (0,2–0,6), ограничивают максимум подачи по проекту — обычно 35–45 °C — и выдерживают между корректировками не меньше 3–5 суток. Комнатный датчик подключают в режиме плавной коррекции кривой, через коэффициент влияния, а не как релейный термостат. Погодозависимую логику при этом не отключают: именно она компенсирует инерцию стяжки.

Обухов Дмитрий, менеджер по сервисному и техническому сопровождению продаж «Ferroli»

Комментарий специалиста · Ferroli В котлах Ferroli — как традиционных, так и конденсационных, — погодозависимый режим называется «плавающая температура». Базовые параметры режима: наклон кривой (0–10), параллельный сдвиг и стандартная виртуальная комнатная температура 20 °C. Уличный датчик проводной, поставляется как опция. При его установке регулировка котла переходит в режим плавающей температуры: при повышении температуры на улице температура воды, подаваемой в систему отопления, снижается согласно выбранной компенсационной кривой. Это обеспечивает круглогодичный комфорт и экономию энергии. Важная особенность. В режиме плавающей температуры значение, задаваемое кнопками отопления, становится максимальной температурой воды, подаваемой в систему. Её рекомендуется устанавливать на максимальную величину, чтобы система могла выполнять регулировку по всему полезному рабочему диапазону. Как настроить. На главном экране нажмите [MENU] для входа в меню навигации. Кнопками «+» и «–» режима отопления выберите меню установщика [SERVICE], подтвердите выбор, введите пароль и нажмите [MENU]. Далее теми же кнопками войдите в меню «Настройка климатических кривых [OTC]»:   Curve — выбор кривой от 1 до 10 кнопками «+» и «–» режима отопления. При установке значения 0 регулировка с плавающей температурой отключается.   Offset — параллельное смещение кривых кнопками «+» и «–» режима горячего водоснабжения (ГВС); диапазон — ± 10 °C. Логика подбора: если температура в помещении ниже желаемой, следует выбрать компенсационную кривую более высокого порядка, и наоборот. Менять порядок кривой рекомендуется по одной единице, каждый раз оценивая, как это сказалось на температуре в помещении. Пределы температуры подачи — 35–85 °C. Заводская настройка — 0, то есть погодозависимое регулирование выключено. Автоматика построена на платформах Honeywell и Bertelli & Partners, заявленный срок службы — 10 лет. Первичную настройку выполняет квалифицированный специалист при монтаже; в дальнейшем пользователь может изменять её самостоятельно для обеспечения максимального комфорта.

Ошибка 7: не учтены внешние теплопритоки

В домах с большими окнами южной ориентации солнце даёт заметный тепловой вклад, которого автоматика не видит: она ориентируется только на температуру наружного воздуха. Результат — перегрев в ясные дни даже в мороз. Те же окна работают и в обратную сторону: в пасмурную морозную погоду такое помещение выхолаживается сильнее остальных.

Что делать, зависит от того, есть ли в доме местное регулирование. Комнатную коррекцию стоит включать, только если датчик стоит в этом характерном помещении, а в остальных комнатах контура работают термоголовки: иначе автоматика подстроит всю систему под одну комнату и испортит режим в других. Если местного регулирования нет, надёжнее пологая кривая и ручная подстройка уровня по сезону.

Разбор одного объекта

Возьмём типовой частный дом 150 м² в Московской области: радиаторное отопление на алюминиевых секциях, стены 300 мм газобетона +100 мм минеральной ваты, расчётная наружная температура –25 °C, котёл Viessmann Vitodens 100-W с погодозависимым управлением. Желаемая температура в комнатах 21 °C, расчётная подача при –25 °C — около 70 °C по тепловому расчёту системы.

Учтите: кривая в контроллере строится относительно нормируемой комнатной температуры 20 °C, а лишний градус добирается уровнем — поэтому в расчёте наклона фигурирует именно 20 °C, а не желаемая уставка.

Стартуем с заводских рекомендаций Viessmann: наклон 1,4, уровень 0, пределы подачи 25/75 °C.

Черняев Александр Валерьевич, коммерческий директор компании MyHeat

Комментарий специалиста · MyHeat Погодозависимые кривые — один из ключевых инструментов котельной автоматики. Их задача — менять температуру теплоносителя в зависимости от уличной: чем холоднее, тем выше подача в систему отопления. В MyHeat кривые применяются не только для управления котлом, но и для инженерного оборудования — смесительных узлов отопительных контуров и тёплых полов. По умолчанию доступно восемь кривых для разных климатических условий и характеристик зданий. Каждую можно скорректировать: для определённого значения наружной температуры задаётся необходимая температура теплоносителя. Это позволяет настроить систему под конкретный объект. Вторая функция — резервный алгоритм. Если в зоне стоит беспроводной датчик и у него разрядилась батарея или пропала связь, MyHeat переводит зону в погодозависимый режим: контроллер рассчитает температуру теплоносителя по уличной и продолжит управлять отоплением. Отопительная кривая в MyHeat — не просто функция котла, а универсальный алгоритм на разных уровнях системы. Правильная настройка делает работу плавнее, снижает перегрев помещений и повышает надёжность отопления.

Через двое суток при –2 °C на улице в основных помещениях 21 °C, в дальних комнатах 20–21 °C — норма. Но с похолоданием до –10 °C основные помещения дают уже 22–23 °C, а в морозные дни, при –20…–18 °C, — 23–24 °C: душно, приходится прикрывать термоголовки.

Перегрев нарастает по мере похолодания, а в межсезонье режим нормальный — по табл. 3 это признак завышенного наклона.

Расчёт подтверждает: требуемый наклон равен отношению превышения расчётной подачи над нормируемой комнатной температурой к расчётной разности температур, то есть (70 − 20)/[20 − (−25)] ≈ 1,1, а выставлено 1,4.

Уменьшаем наклон с 1,4 до 1,2, уровень оставляем нулевым, выдерживаем двое суток.

Теперь при –2 °C в помещениях 20,5–21 °C, при –10 °C — 21 °C, при –20 °C — 20–21 °C, котёл выходит на подачу около 68 °C. Перегрев в морозы ушёл. Через неделю наблюдений в разную погоду выясняется, что во всех режимах в комнатах на 0,5–1 °C ниже желаемого. Поднимаем уровень на +2 К, наклон не трогаем.

Следующие две недели при наружных температурах от +5 до –22 °C в помещениях стабильно 21–22 °C, подача меняется примерно от 35 до 72 °C.

Итоговые параметры: наклон 1,2, уровень +2 К, пределы 25/75 °C, комнатная уставка 21 °C. Расход газа за сезон оказался на 12 % ниже, чем годом раньше при фиксированной подаче 75 °C.

Эксплуатация: сезонные корректировки и журнал

Настройка кривой — не разовая процедура, а часть регулярного обслуживания системы отопления.

Начало холодного периода (ноябрь — декабрь). После первых устойчивых заморозков имеет смысл проверить, ведёт ли себя система так, как ожидалось, и при необходимости немного поправить наклон и уровень. Главное — не частить: каждую корректировку наблюдают минимум три дня.

Конец отопительного сезона (март — апрель). В переходный период, когда температура колеблется около нуля, стоит присмотреться к поведению системы при частых перепадах и солнечных теплопритоках. Склонность к перегреву в ясные дни лечится небольшим уменьшением уровня или увеличением веса комнатного датчика.

Журнал стоит вести с первого дня наладки. В нём фиксируют:

• дата и время изменения параметров;
• значения наклона и уровня кривой до и после изменения;
• наружная температура на момент изменения и в течение периода наблюдения;
• средняя температура в контрольных помещениях;
• субъективные ощущения комфорта;
• особые условия: солнечная или пасмурная погода, ветер, работа дополнительных источников тепла.

За несколько недель из журнала проступают тенденции, на которые уже можно опираться при корректировках.

Коротко о главном

Универсальных настроек не существует: здания различаются утеплением, тепловой инерцией, ориентацией, типом приборов и режимом эксплуатации, поэтому кривую в любом случае доводят по факту. Работа занимает от нескольких недель до полного отопительного сезона, и выигрывает тот, кто меняет по одному параметру за раз и записывает результат.

Отдача измерима: 10–20 % экономии по сравнению с системой без погодозависимого управления, ровная температура во всех помещениях и меньший износ оборудования. Для конденсационного котла настройка кривой — условие, при котором вообще достижим заявленный КПД 95–98 % по Hs (106–109 % по Hi, как его указывают в паспортах). Потраченное на наладку время окупается за один-два сезона.

Что делать на объекте: шесть правил

Определить температурный график системы

Стартовый наклон принимают по расчётному графику — 90/70, 75/65 или 55/45 °C (табл. 1). Материал приборов на наклон не влияет: чугунным системам крутая кривая нужна не из-за металла, а потому что они рассчитывались под график 90/70.

Исключить влияние местной арматуры

Термостатические головки и комнатные термостаты на время настройки открывают полностью. Пока они изменяют расход, настраивается не кривая, а их собственная характеристика.

Изменять по одному параметру

Отопительный прибор отзывается на изменение подачи за минуты, ограждающие конструкции за сутки и более, стяжка тёплого пола — дольше. Шаг корректировки: 0,1 по наклону и 2–3 К по уровню, выдержка не менее суток.

Разделять признаки ошибок наклона и уровня

Равномерное отклонение комнатной температуры при любой погоде указывает на уровень, отклонение, нарастающее с понижением наружной температуры, — на наклон. Прочее — по табл. 3.

Для конденсационного котла контролировать обратку

Максимальную температуру подачи ограничивают значениями 50–60 °C, режим конденсации должен сохраняться не менее 70–80 % отопительного сезона. Подача 80 °C «с запасом» выводит котёл из этого режима.

Документировать результат

Итоговые значения наклона, уровня, пределов подачи и комнатной уставки заносят в паспорт системы отопления, повторную проверку назначают через отопительный сезон.

Ненастроенная отопительная кривая обходится в 10–20 % годового расхода газа, тогда как настройка выполняется однократно и занимает несколько недель.
