Кольцевой коллектор каждый сезон возвращается в повестку: на объектах он выручает, в чертежах вызывает вопросы, а в дискуссиях будоражит эмоции и споры.

Инженеры-проектировщики и преподаватели гидравлики смотрят на него настороженно, монтажные бригады — с симпатией и уважением. Этот парадокс легко объясняется, если вспомнить, откуда «растут ноги» у кольцевых решений, на что они опираются физически и как ведут себя не на чертёжной доске, а в реальной котельной с насосами, автоматическими воздухоотводчиками, термоголовками и капризными потребителями.

История споров тянется от классической школы первично-вторичных колец середины XX века, которая родилась как прагматичный ответ на рост гидравлического сопротивления теплообменников и усложнение систем с несколькими потребителями и генераторами. Идея проста: одно мощное «первичное» кольцо обеспечивает циркуляцию и теплоподвод, а вторичные контуры, присоединённые «близко и парно» по подаче и «обратке», забирают свою долю тепловой энергии без катастрофического взаимного влияния, при условии грамотного подбора насосов и минимального расстояния между врезками. В российской практике сектор частного строительства быстрее влюбился в вертикальные гидравлические разделители и распределительные коллекторы, которые визуально и методологически легче стандартизировать в проектах, тогда как кольцевые схемы чаще оставались в арсенале практиков, особенно при реконструкциях и на каскадах.

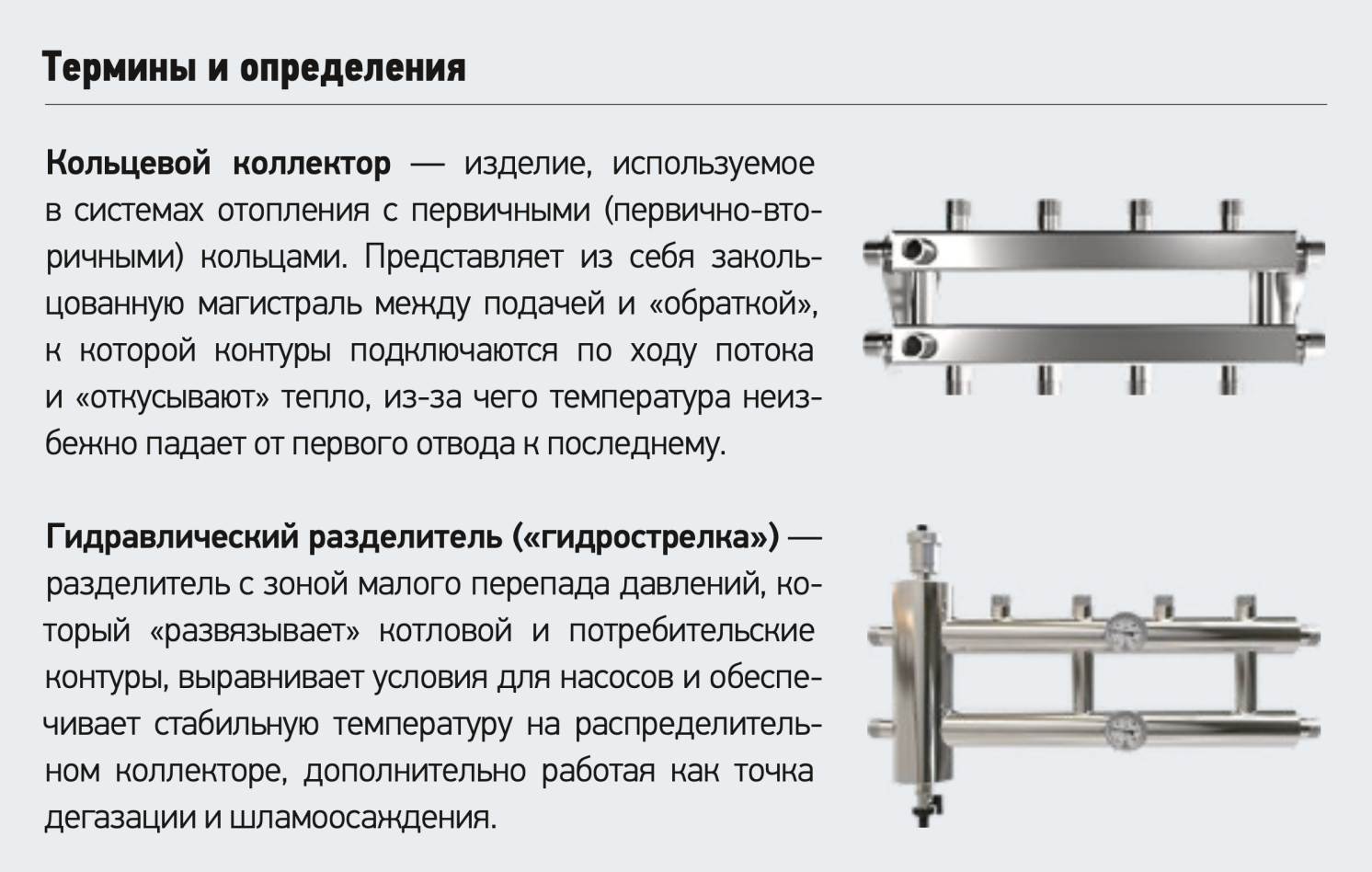

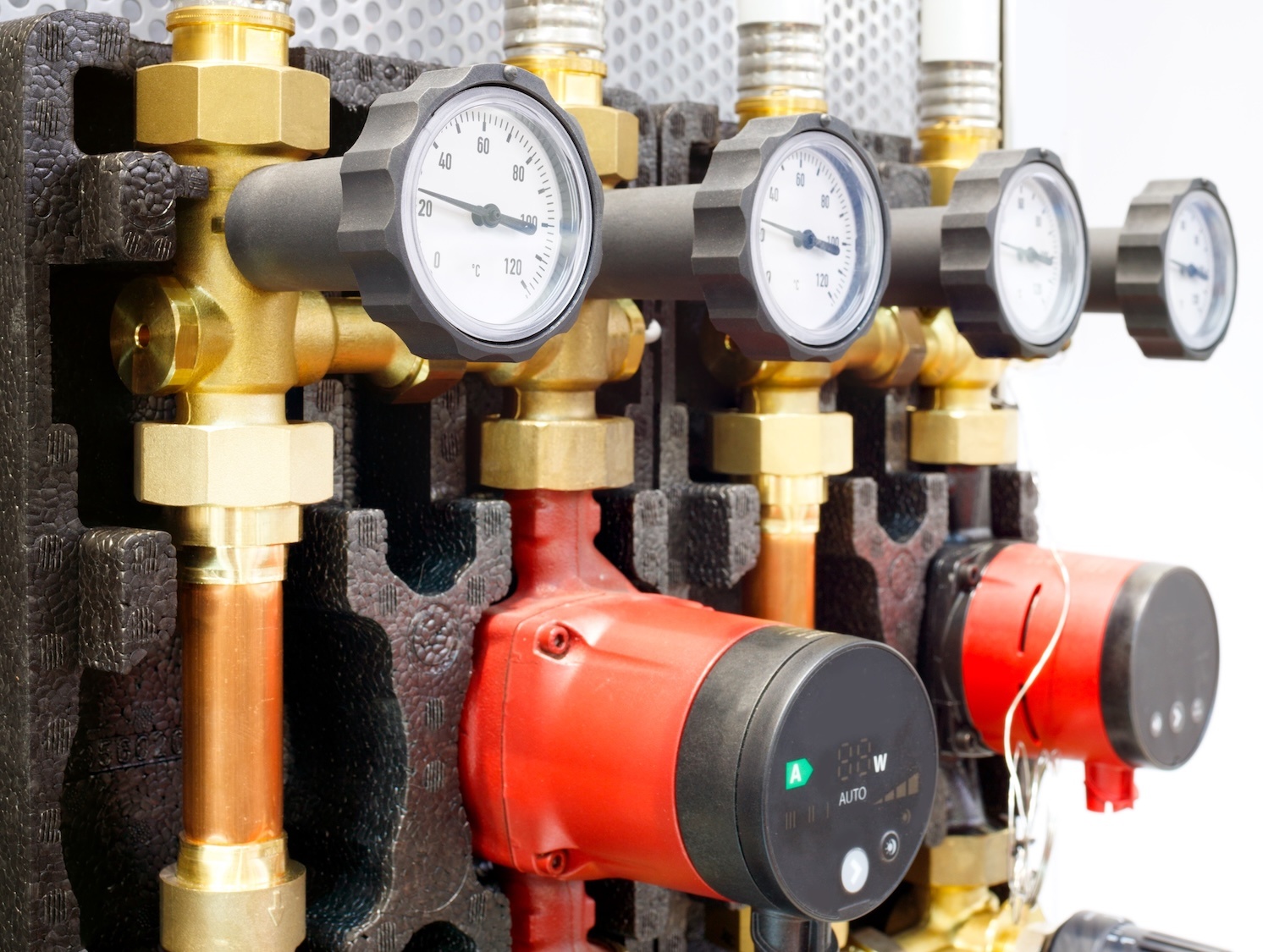

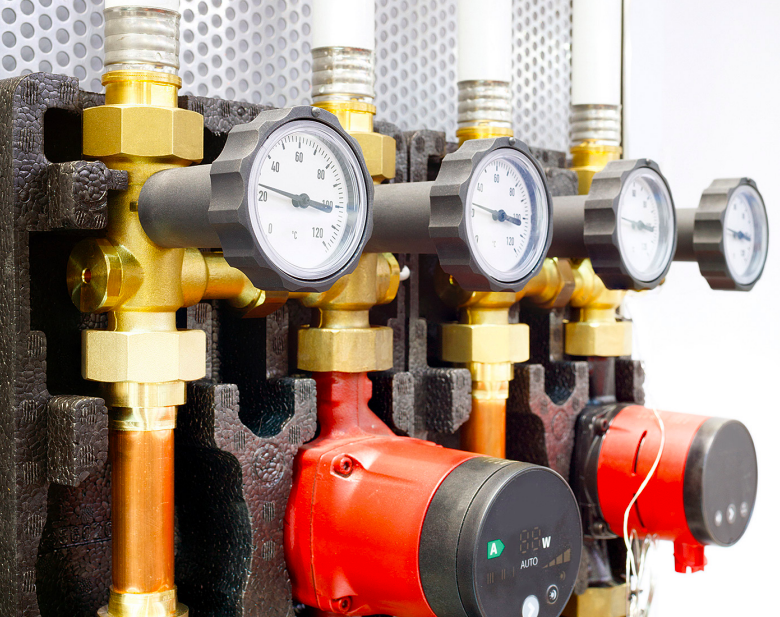

Первично-вторичные кольца («кольцевой коллектор») в понимании монтажных бригад — это компактный металлический контур, который закольцовывает подачу и обратку котла, а потребители (радиаторы, тёплые полы, водонагреватель косвенного нагрева) подключаются к нему по направлению движения теплоносителя, как к бортовой магистрали. В продаже он называется «кольцевой коллектор»: это заводские блоки из стали со стандартными присоединениями и рекомендациями «работает в любом положении» — хоть горизонтально, хоть вертикально под котлом.

Производители открытым текстом позиционируют такие изделия как средство быстрой увязки котла с различными потребителями в реконструкциях и простых системах отопления: однотрубные системы отопления с последовательным присоединением отопительных приборов (именуемые в народе «ленинградками»), непредсказуемые сопротивления, нехватка места под гидравлический разделитель и полноценный лучевой коллектор — всё это типичная «полевая» сцена, где кольцевой коллектор действительно закрывает задачу «чтобы заработало сегодня».

Аргументы монтажников, если отбросить иронию и фольклор, рациональны.

Во-первых, скорость: закольцевать существующий гидравлический коллектор и развести насосные группы от кольца — дело часов, врезка гидрострелки и перестройка узла — дни и нервы.

Второй аргумент — монтажная гибкость: корпус можно ориентировать как удобно, подводить группы слева/справа, смонтировать под котёл, не разбирая отделку, а подключение контуров «подача — обратная линия — подача — обратная линия» по ходу потока обеспечивает порядок без лишней теории.

В-третьих, универсальность для домов малой и средней площади с настенным котлом: типоразмеры под ∆t = 20°C, конфигурации на два-пять контуров, понятные цены и наличие на складе — сильные аргументы, когда горит срок сдачи.

Но самое главное — и это ключевое преимущество, которое особенно ценят монтажники без глубокого знания гидравлики: система с первично-вторичными кольцами в принципе не требует балансировки. Сумма расходов вторичных насосов может превышать расход первичного насоса — и система от этого не перестаёт работать корректно. Это кардинально упрощает настройку гидравлики: практически нет необходимости уравновешивать насосы или детально рассчитывать сопротивления каждой ветки. Именно поэтому такие схемы популярны у монтажников — настроить систему можно практически без расчётов, что особенно важно на относительно сложных объектах и реконструкциях.

Научный подход, конечно, не спорит с тем, что такие системы работают, но спрашивает: как именно и в каких границах корректности. Главное инженерное возражение — неравномерность температурного режима вдоль кольца: первые по потоку потребители получают максимально горячий теплоноситель, последующие — уже с подмешанной обраткой, и это встроенная асимметрия, которую нельзя устранить лозунгом «работает в любом положении».

Второй подводный камень — паразитные перетоки при боковых подключениях и несогласованных насосах: если вторичный насос «перекачивает» первичный, направление локального потока может перевернуться, начнутся неожиданные «подсосы» из обратной магистрали и деградация температурного профиля подающего теплоносителя вдоль первичной магистрали на чувствительных контурах вроде тёплых полов.

Третий — неполная функциональная эквивалентность гидрострелки, которая обеспечивает честное гидравлическое разделение контуров, демпфирование, комфортные условия для котла и отвод воздуха/шлама, тогда как кольцо — компромисс без гарантии устойчивости при резких изменениях суммарного расхода и открытиях/закрытиях клапанов.

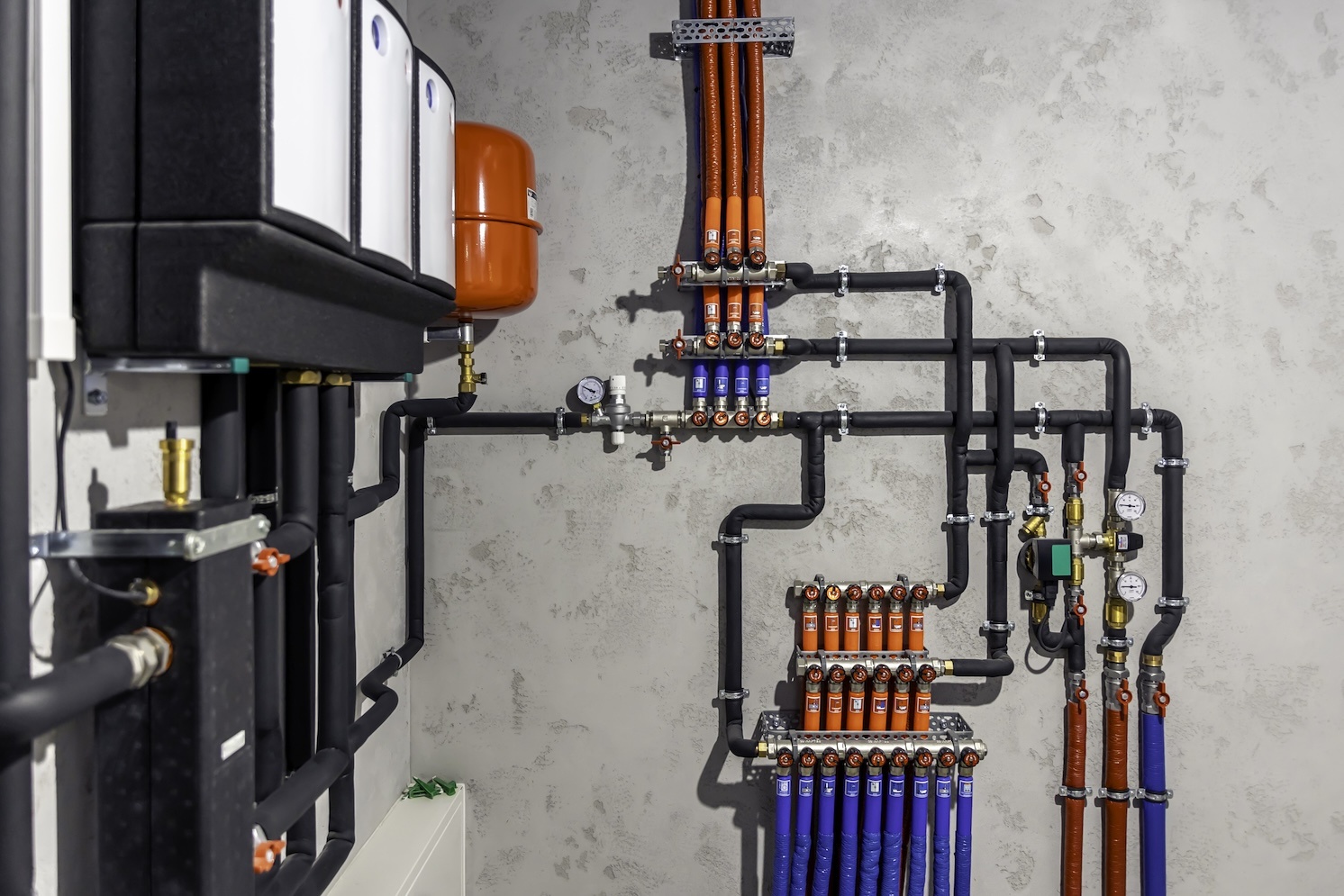

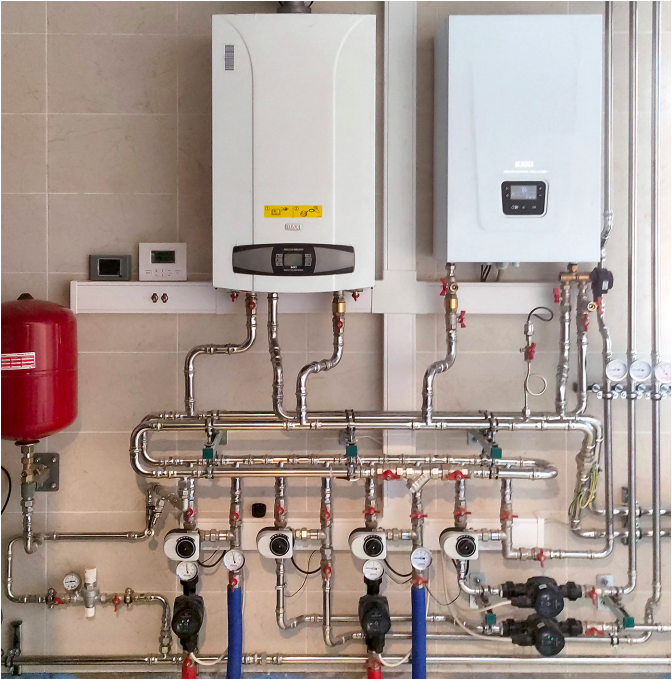

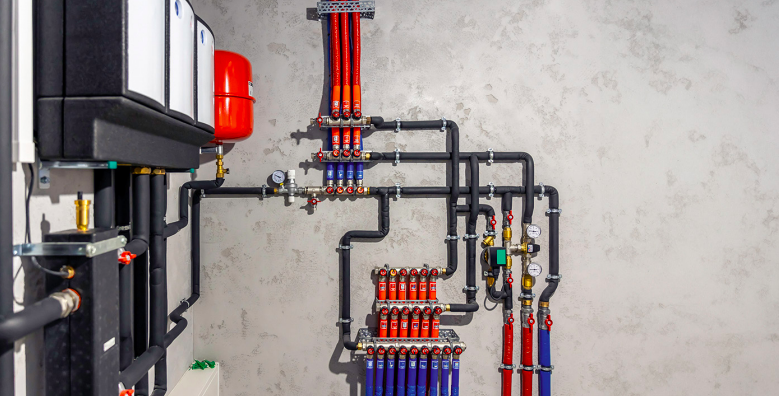

Котельная дома площадью 200 м² с кольцевым коллектором. Монтаж: Вадим Паранин и Юрий Лавров, участники «Клуба монтажников ОВиК»

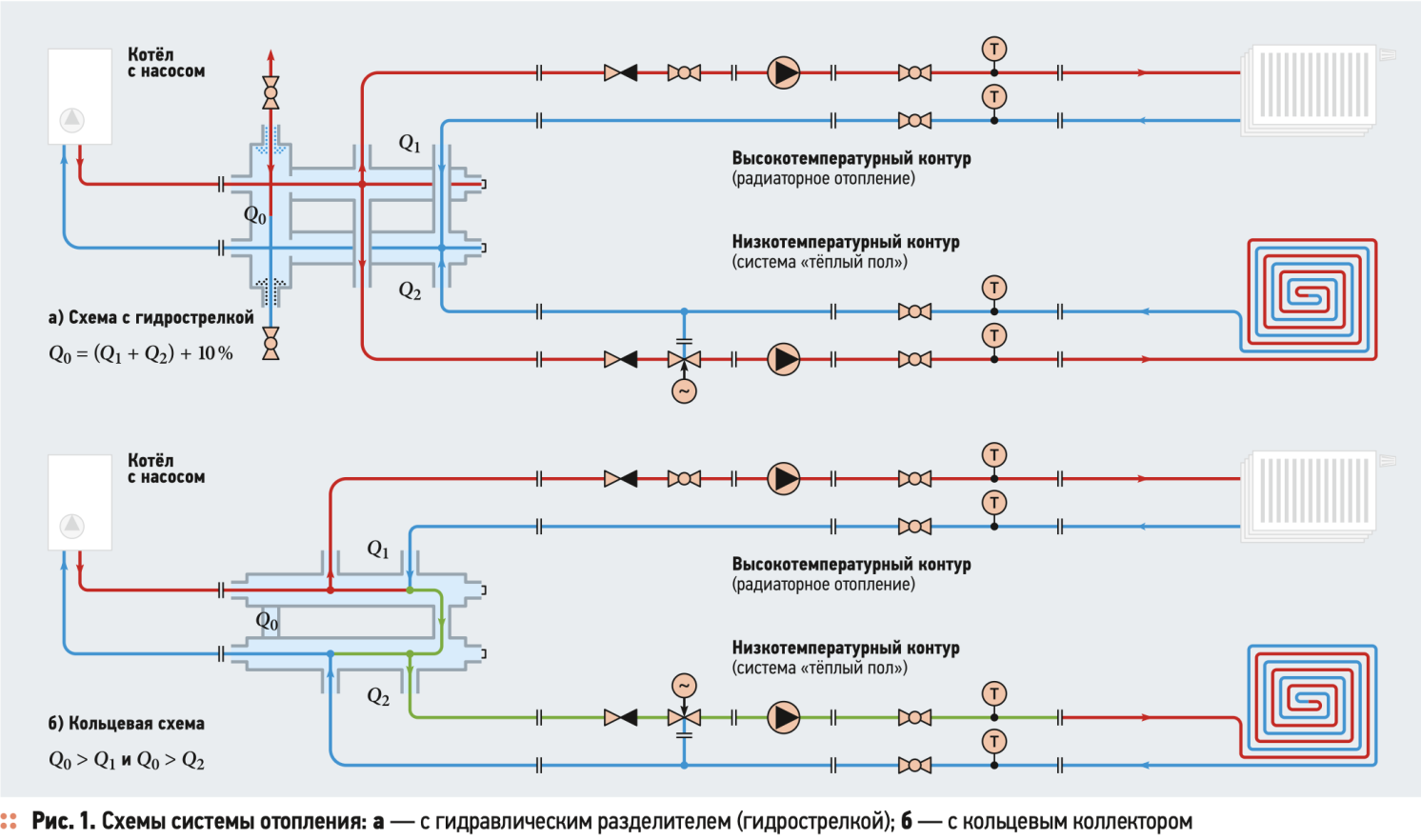

В системах с гидравлическим разделителем ситуация принципиально иная: здесь сумма расходов вторичных насосов должна быть меньше расхода первичного насоса. Если этот баланс нарушается, возможен «переворот» потоков в стрелке и серьёзные проблемы с подачей тепла, особенно на удалённых или чувствительных контурах. Поэтому для корректной работы схемы со стрелкой необходима тщательная балансировка всех насосов и точный учёт гидравлических сопротивлений — установка и настройка такой системы требует значительно больше знаний и времени.

Стороны часто говорят об одном, но на разных языках. Монтажник рассуждает категориями «быстро запустить — завтра доведём» и «объект с историей — минимальное вмешательство в систему», инженер — категориями устойчивости, повторяемости, расчётной предсказуемости и гарантийного ресурса котла. Отсюда родом и «мемное» название «магическое кольцо»: впечатляющая наглядность и частое выступление в роли «палочки-выручалочки» на сложных объектах дают ему ореол универсального решения, хотя производители сами прописывают ограничения и рекомендации, в том числе порядок подключения по температурным уровням и предупреждения против произвольных боковых врезок.

Если свести разрозненные аргументы «за» в честный список, то, во-первых, это монтажная экономия времени и вмешательств в существующую разводку, особенно однотрубную, где большой расход и малый перепад диктуют свои правила.

Во-вторых, компактность узла в тесных котельных, где вертикальный гидравлический разделитель и распределительный коллектор не помещается или требует перегруппировки труб.

В-третьих, достаточность для небольших домов (площадью до 250 м²) с системами отопления на настенных котлах при ограниченном числе контуров, если соблюдён порядок температур: сначала высокотемпературные радиаторы / ГВС / вентиляционная становка, затем полы со смесительными узлами. В-четвертых, терпимость к реальности: разная арматура, неодинаковые сопротивления различных веток, компромиссная балансировка — первичное кольцо часто переносит это без капитального ремонта. И самое важное — отсутствие необходимости в тщательной балансировке насосов, что делает систему намного проще в настройке.

Справедливый список «против» начинается с гидравлики: линейная подмесь «обратки» в первичное кольцо приводит к неизбежному температурному градиенту и зависимости качества подачи каждого следующего потребителя от режима предыдущих.

Третье — эксплуатационная предсказуемость: проектная школа любит решения, которые при любом сочетании открытых термоголовок остаются устойчивыми; с кольцом такое возможно, но требует установки байпасного перепускного клапана (архаичный способ) или применения современных циркуляционных насосов с частотным регулированием.

В российских реалиях рынок заметно сегментирован. Для новых домостроений «как для себя» профильные материалы и каталоги рекомендуют классическую пару «гидравлический разделитель + распределительный коллектор» с воздухоотводчиком, шламоулавливателем и независимостью контуров. Кольцевые коллекторы активно продвигаются как ремонтные решения: богатая линейка изделий, указания на уместность при однотрубных системах, честное предупреждение о падении температуры от контура к контуру и рекомендации по порядку подключения потребителей. Форумы практиков и инженеров полны кейсов «сделал за вечер — поехало» и столь же воспоминаний о «поплыл режим при закрытии полов — поставил гидрострелку и забыл».

Зарубежный опыт несколько более системен в части первично-вторичных решений: правило «короткого соединения» подачи и обратки вторичного контура (в пределах нескольких диаметров), грамотная иерархия температурных уровней, приоритет ГВС и вентиляции до радиаторов, а тёплые полы — последними, всё это давно описано в отраслевой литературе и учебных материалах. Там же подчёркивается насосная логика: расход первичного насоса должен быть не меньше самого производительного вторичного, что снижает риск «переворотов» и обеспечивает тепловую «полку» приемлемой высоты.

На уровне закупок и номенклатуры рынок говорит сам за себя: кольцевые коллекторы разных производителей доступны с готовыми артикулами, мощностными маркировками «при ∆t = 20°C», материалами AISI 304, конфигурациями на различное количество контуров, под стандартные насосные группы и смесительные узлы для полов. Продавцы и производители одновременно рекламируют универсальность и предостерегают от абсолютизма: для реконструкции — да, для новых систем или «дом на 50 лет» — всё же гидравлический разделитель с распределительным коллектором, потому что эргономика, ресурс и повторяемость дороже «быстрой победы».

На чью сторону в итоге встать читателю?

Научная школа права в своём неприятии «магического флёра»: в гидравлике нет чудес, есть лишь управляемые допущения и дисциплина подключения. Кольцевой коллектор — рабочий компромисс, а не идеальное решение. Его сильная сторона — спасать сложные реконструкции с минимальным вмешательством и временем простоя. Там, где проект создаётся с нуля, где важны независимость контуров, ровный температурный профиль подающего теплоносителя вдоль первичной магистрали, защита котла и комфорт настройщика, гидравлический разделитель и распределительный коллектор остаются «золотым стандартом».

Если же выбор схемы пал на первично-вторичное кольцо, то стоит играть по сложившимся правилам. Необходимо располагать высокотемпературных потребителей раньше низкотемпературных, подбирать насосы исходя из требуемых температурных режимов и сопротивления системы, а на новых объектах иногда даже делать итерации пересмотра сечения магистралей и не ждать от схемы того, для чего придуман совсем другой узел.

И, пожалуй, главное: популярность кольцевого коллектора у монтажников — не про магию, а про ответственность за срок и результат в кривых стенах и чужих ошибках, а также про простоту настройки гидравлики без необходимости сложной балансировки.

Насторожённость научного сообщества — не про снобизм, а забота о предсказуемости и ресурсе, где каждый градус и литр в минуту должен быть объяснён и защищён. В этом смысле спор давно решён — у каждого решения есть своё применение, и побеждает тот, кто не подменяет одно другим, а знает, где и как использовать каждое их них.

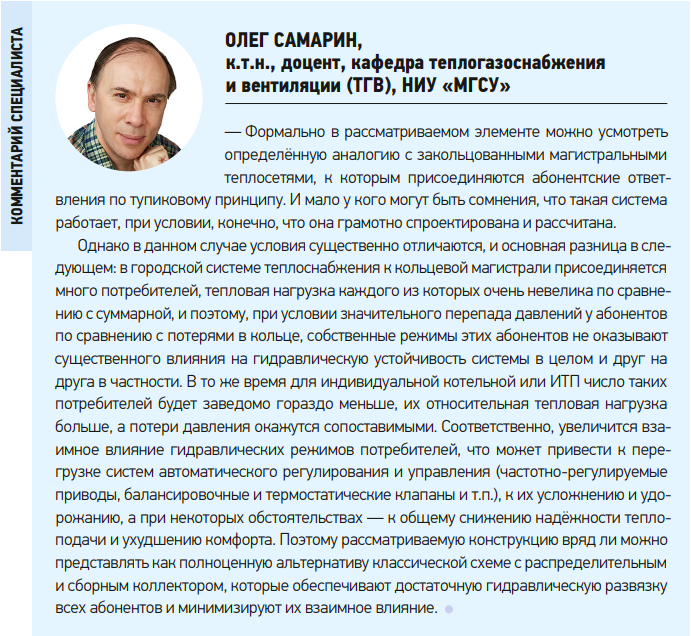

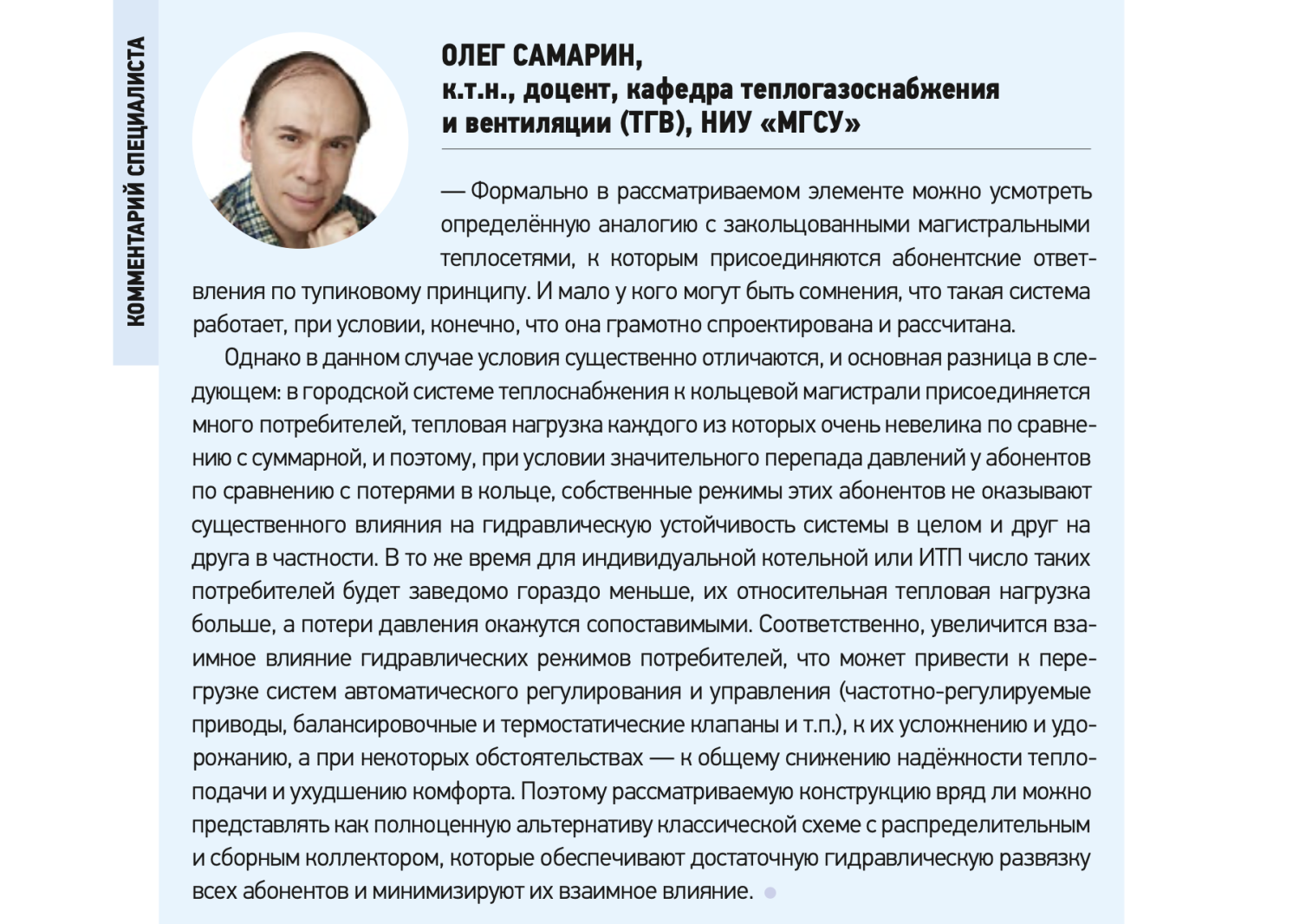

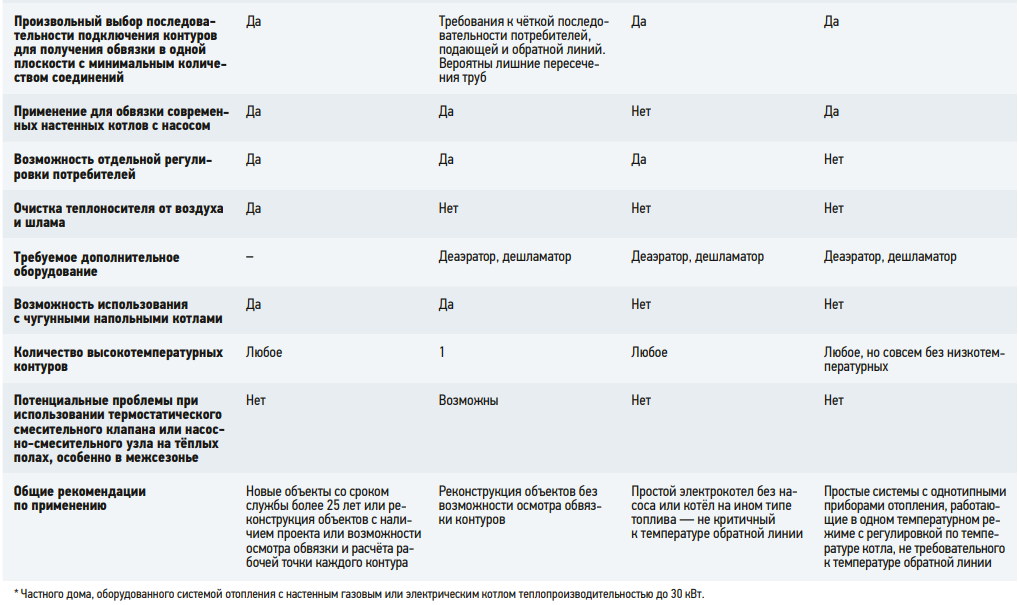

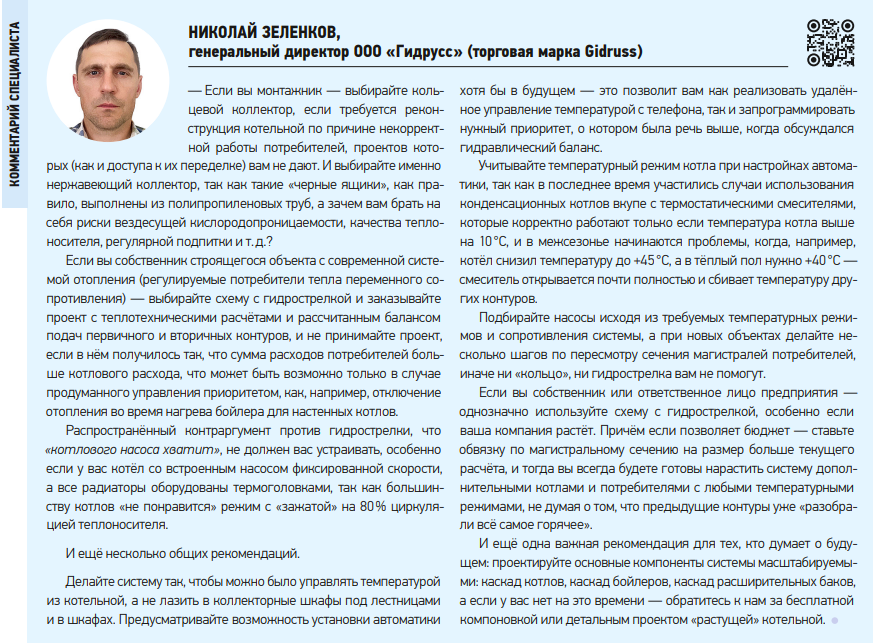

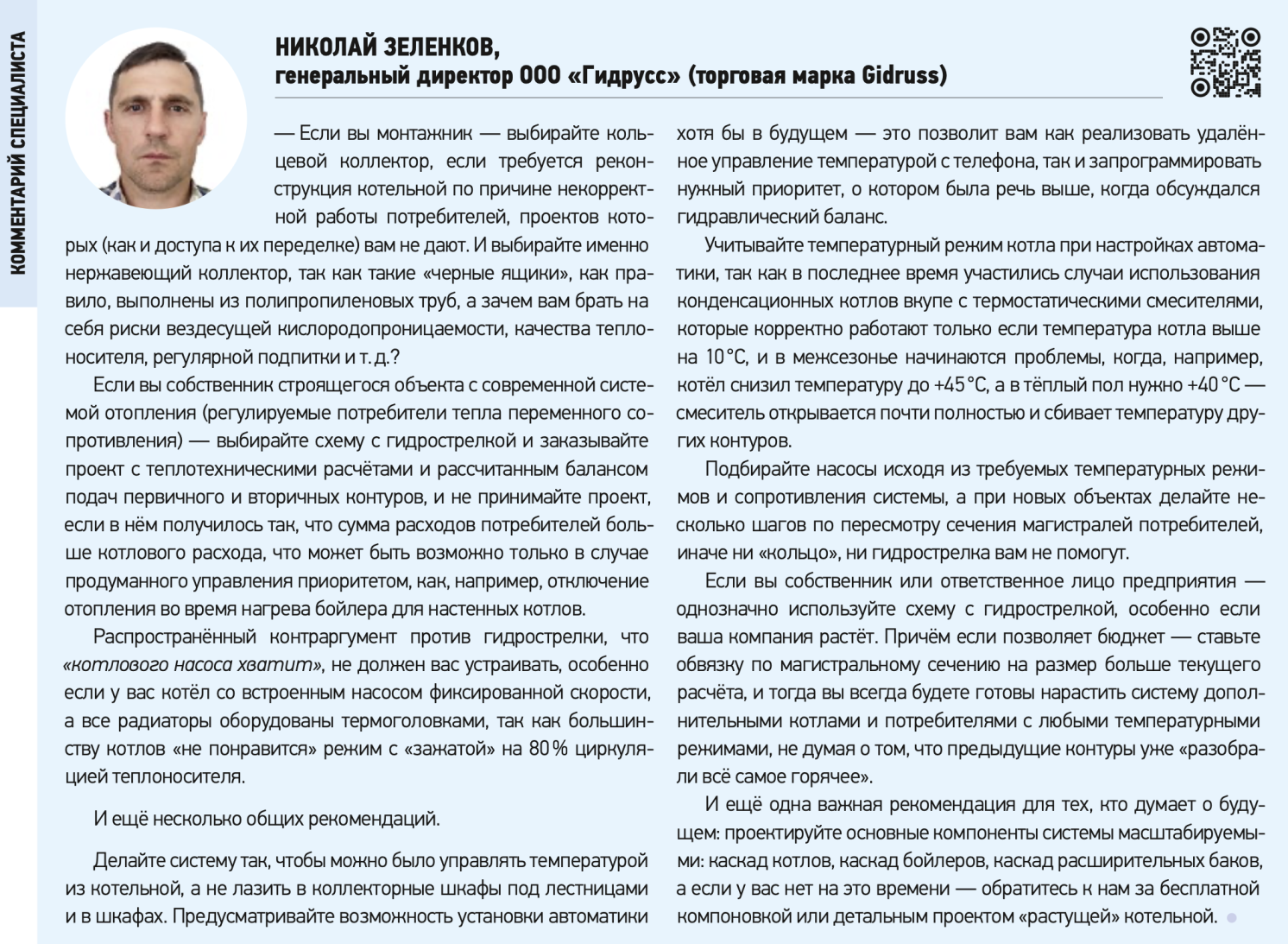

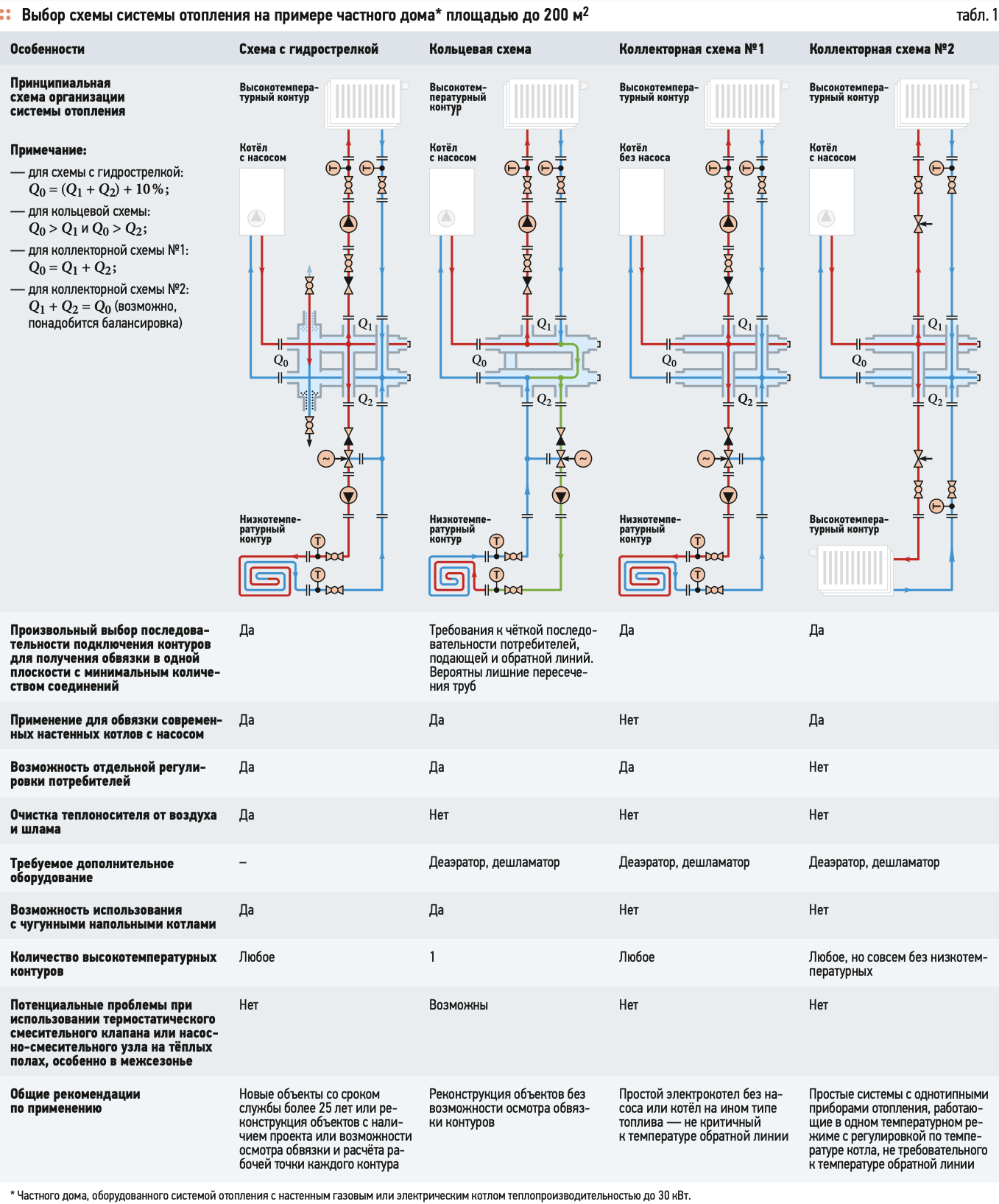

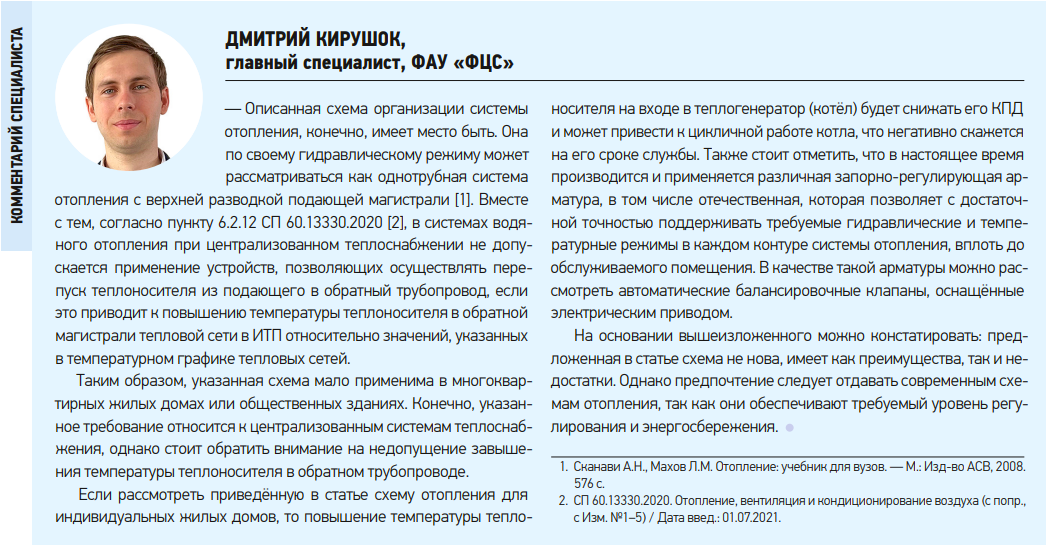

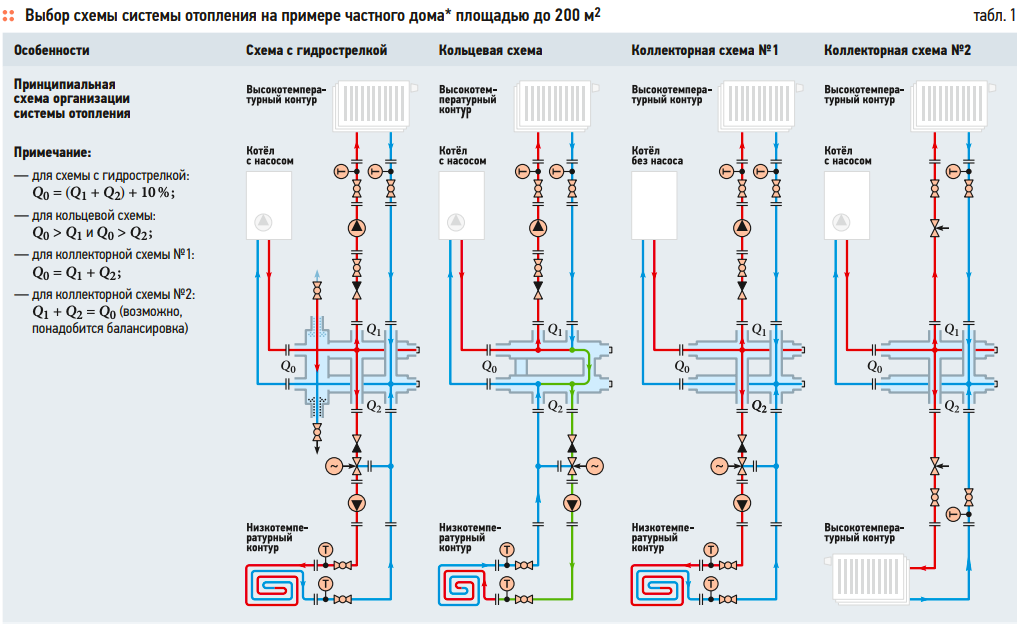

Выбор схемы (табл. 1) остаётся за вами, но имейте в виду: ключевым моментом правильной работы любой из них является правильный подбор насосов, который делается в зависимости от характеристики каждого контура — сопротивления при заданном значении подачи теплоносителя, которое, в свою очередь, зависит от правильного выбора сечения труб, что рассчитывается после правильно подобранных приборов отопления (подбор радиаторов и расчёт тёплых полов), а всё это делается на основании теплотехнического расчёта.

В следующих статьях обсудим, как самостоятельно выполнить все эти этапы и какие онлайн-сервисы для этого имеются в распоряжении пользователя.
