Момент затяжки резьбовых соединений: как подобрать правильное значение

При монтаже резьбового соединения один из наиболее частых вопросов — каким моментом необходимо затянуть болт или гайку?

Для типовых изделий нередко используются справочные таблицы, в которых момент затяжки выбирается по диаметру резьбы и классу прочности. Такой подход удобен, но требует понимания условий, для которых рассчитаны приведённые значения. Универсального момента затяжки только для заданного диаметра резьбы не существует.

Один и тот же болт М10 при различных условиях монтажа может потребовать разного момента. Причина в том, что момент затяжки — не конечная цель соединения. При затягивании необходимо создать определённое осевое усилие в болте, а связь между приложенным моментом и полученным усилием существенно зависит от трения.

Основным нормативным документом, описывающим эту взаимосвязь, является ГОСТ ISO 16047–2015 [1].

Что происходит при затяжке болта

Для понимания процесса необходимо разграничить два ключевых параметра:

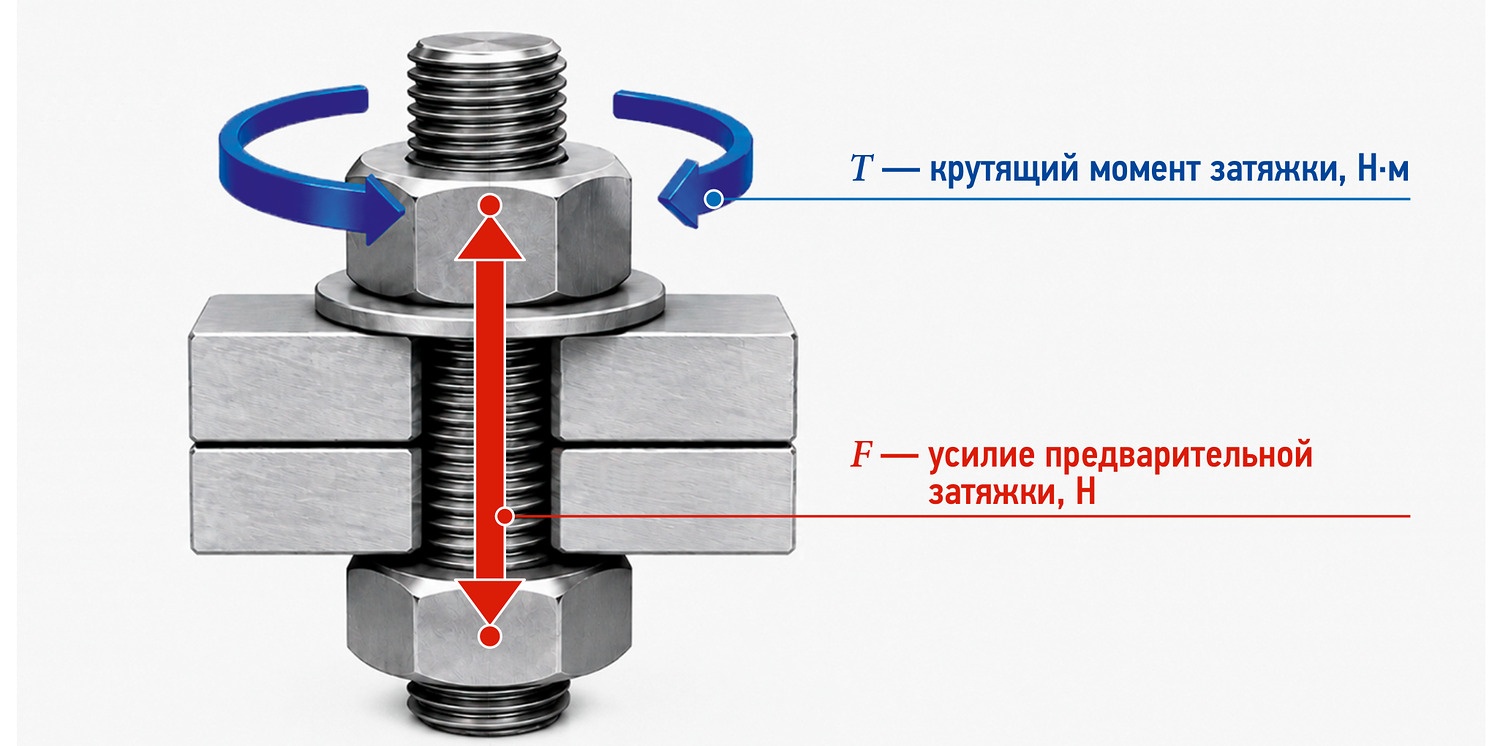

• T — крутящий момент затяжки, Н·м. Это усилие, воздействующее на гайку или головку болта во время затягивания. Параметр, который непосредственно задаётся монтажным инструментом (динамометрическим ключом).
• F — усилие предварительной затяжки, Н. Возникающая при затягивании сила, которая обеспечивает осевое растяжение болта и стягивание соединяемых деталей.

Именно усилие предварительной затяжки F обеспечивает надёжность крепления и во многих ответственных соединениях является строгой расчётной величиной. Момент затяжки T используется лишь как один из способов получения требуемого усилия.

Почему одинаковый момент не всегда создаёт одинаковое усилие

При вращении гайки или головки болта значительная часть прикладываемого момента расходуется на преодоление трения (в резьбе и под опорной поверхностью). Изменение состояния этих поверхностей радикально меняет результат затяжки.

ГОСТ ISO 16047–2015 [1] устанавливает методы определения коэффициента трения в резьбе, коэффициента трения на опорной поверхности и общего коэффициента трения.

Коэффициент трения — безразмерная величина, характеризующая сопротивление взаимному перемещению контактирующих поверхностей. Например, нанесение смазки снижает сопротивление. В результате при одном и том же приложенном моменте T смазанный крепёж получит гораздо большее предварительное натяжение F, чем сухое соединение, что может привести к перетяжке или даже разрушению болта. На трение влияют наличие и тип покрытия, материал гайки, использование шайб, шероховатость опорных поверхностей.

Практический вывод: значение момента затяжки без указания условий его применения является неполной технической характеристикой. Фраза «болт М10 затягивать моментом 50 Н·м» не позволяет однозначно оценить режим монтажа без понимания условий трения.

Как связаны момент и усилие предварительной затяжки

Для оценки связи между этими параметрами применяется коэффициент крутящего момента (K‑фактор). Связь выражается формулой:

где T — крутящий момент затяжки, Н·м; F — усилие предварительной затяжки, Н; d — номинальный диаметр резьбы, м; K — безразмерный коэффициент крутящего момента.

Значение K нельзя считать универсальной характеристикой материала болта. Оно зависит от геометрии соединения и условий трения. Для ответственных или серийных соединений зависимость между крутящим моментом и усилием целесообразно определять эмпирически по методике, приведённой в ГОСТ ISO 16047–2015 [1].

Что такое минимальный разрушающий крутящий момент

При работе с нержавеющим крепежом необходимо учитывать ещё один параметр, который также измеряется в Н·м и поэтому часто ошибочно воспринимается как рекомендуемый момент монтажа — это минимальный разрушающий крутящий момент M_B.min (табл. 1).

Табл. 1. Физические смыслы параметров T и M_B.min

Минимальный разрушающий крутящий момент M_B.min — минимальное значение крутящего момента, которое болт или винт должен выдерживать без разрушения при испытании на кручение в условиях, установленных ГОСТ ISO 3506‑1–2014 [2].

Этот же стандарт устанавливает значения M_B.min для аустенитного крепежа с крупным шагом резьбы.

Важно помнить, что
T ≠ M_B.min.

Нельзя использовать табличное значение M_B.min как рекомендуемый момент монтажа.

Также некорректно «вслепую» назначать момент затяжки в процентах (например, 70 % от M_B.min), если это не обосновано расчётом для конкретной резьбовой пары.

Особенности нержавеющего крепежа

Для крепежа из аустенитных нержавеющих сталей контроль технологии затяжки критичен из‑за высокой склонности таких резьбовых соединений к заеданию (холодному свариванию).

Применение противозадирных паст снижает риск заедания, но одновременно резко меняет условия трения. Следовательно, после нанесения смазки категорически нельзя применять момент затяжки, рассчитанный для сухой резьбы, поскольку это приведёт к критическому превышению усилия F.

Инженерный алгоритм: как подобрать момент затяжки

В нормативной практике (например, в ГОСТ Р 70132–2022 [3] на строительные металлоконструкции) момент затяжки никогда не рассматривается изолированно от требуемого состояния узла.

Корректная инженерная последовательность расчёта и назначения выглядит следующим образом:

1. Определить требования к соединению (предотвращение раскрытия стыка, давление на уплотнение).
2. Рассчитать требуемое усилие предварительной затяжки F.
3. Проверить прочность крепежа (по ГОСТ ISO 3506‑1–2014 [2]).
4. Определить условия трения (смазка, покрытие, шайбы) и найти коэффициент K.
5. Назначить допустимый крутящий момент затяжки T.

Практические рекомендации

1. Не используйте M_B.min как эталон.

Это показатель для разрушающих испытаний на прочность, а не руководство для монтажника.

2. Не доверяйте «слепым» таблицам.

Табличное справочное значение применимо только в том случае, если ваши условия сборки (покрытие, смазка) полностью совпадают с условиями, для которых эта таблица создавалась.

3. Используйте нормированный инструмент.

Применяйте динамометрические ключи, соответствующие требованиям ГОСТ 33530–2015 [4].

4. Опирайтесь на проектную документацию.

Для ответственных конструкций исходными данными всегда должны быть требования проектировщика или изготовителя оборудования.

Именно комплексный подход позволяет перейти от упрощённого вопроса «каким моментом затянуть болт?» к технически грамотному: «Какое предварительное усилие необходимо обеспечить в данном узле, и какой момент позволит получить его при заданных условиях?»
