Крепиться нельзя, поставить нужно

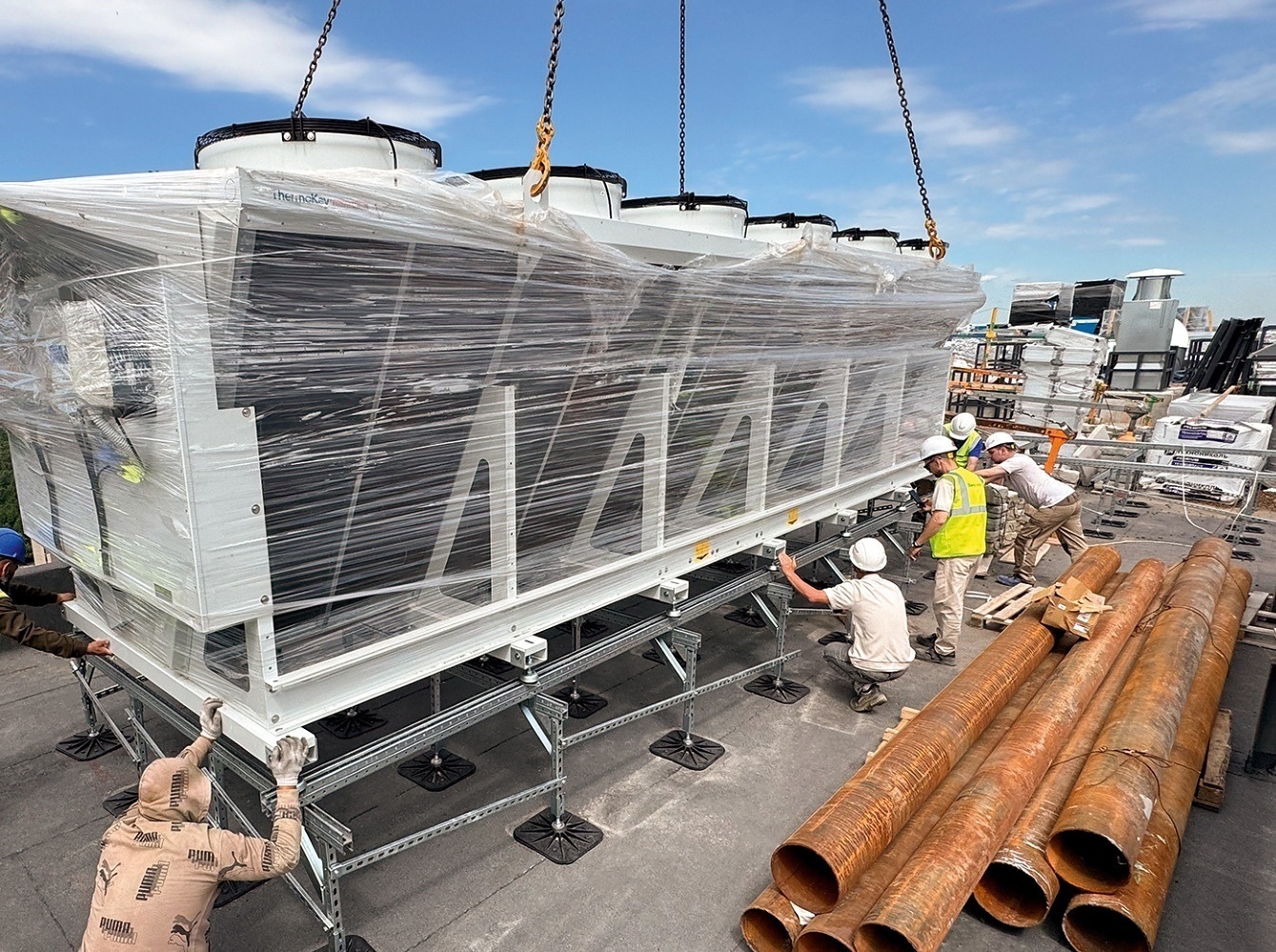

ЖК «Сиреневый парк». Установка оборудования на раму с опорами REFIX RAL MUAR 360

Кровельный пирог – не фундамент

Поставить климатическую установку на кровлю легко лишь на плане. На объекте оборудование опирается не на бетонную площадку, а на многослойную конструкцию. Гидроизоляция должна оставаться герметичной, утеплитель — сохранять форму под нагрузкой, а уклоны — обеспечивать отвод воды к воронкам. Раме приходится воспринимать массу оборудования, снеговые и ветровые нагрузки, противостоять опрокидыванию. Также следует учесть вибрацию и оставить доступ для обслуживания.

Паспортной грузоподъёмности опоры здесь недостаточно. Даже прочная рама создаст проблему, если давление передаётся на кровлю неравномерно, монтаж требует прохода сквозь гидроизоляцию или положение опор не согласовано с оборудованием. Узел на общем плане становится точкой пересечения интересов проектировщика, кровельщика, монтажника и эксплуатирующей организации.

Решать эту задачу после поставки оборудования поздно. Опорная конструкция должна появляться в проекте вместе с техническими данными установки и учитывать особенности кровли. Поэтому заказчику нужен не набор профилей и крепежа, а связанное решение, которое проходит путь от расчёта до монтажа.

По такой модели работает компания «Рифоинжиниринг», соединяя в системах REFIX проектирование узлов, производство и монтаж.

Опора начинается с исходных данных

Серийность REFIX относится к элементной базе, а не к готовому ответу. Профили, соединители и опоры выпускаются в заданных типоразмерах, но конфигурацию определяют условия объекта. Отправной точкой становится техническое задание с габаритами и массой оборудования, схемой опорных точек и местом установки. Одновременно учитывают геометрию и уклоны кровли, маршруты инженерных сетей, зоны обслуживания и соседнее оборудование.

Получив исходные данные, конструкторский отдел «Рифоинжиниринг» разрабатывает общую схему расстановки и рамы под конкретные установки. Для одной кровли это могут быть компактные основания под наружные блоки, для другой — протяжённые конструкции с переходными мостиками, площадками обслуживания или интегрированными шумозащитными экранами. Стандартные элементы в такой системе работают как инженерный конструктор, из которого собираются узлы нужной геометрии и грузоподъёмности.

После согласования проекта конструкции передают на производственную площадку полного цикла в Рязанской области. Компания организует поставку и выполняет монтаж либо шеф-монтаж. Такая последовательность сокращает число «переводов» с языка проектировщика на язык производства и стройплощадки. Возникающие на объекте вопросы решает команда, знакомая с исходными расчётами и логикой конструкции.

На кровле вся эта цепочка сходится в месте, где рама передаёт нагрузку основанию. Поэтому свойства самой опоры не менее важны, чем прочность профиля или точность расчёта. Для работы на плоских и пологих кровлях в линейке REFIX предусмотрена усиленная алюминиевая опора с двухплоскостной шарнирной регулировкой.

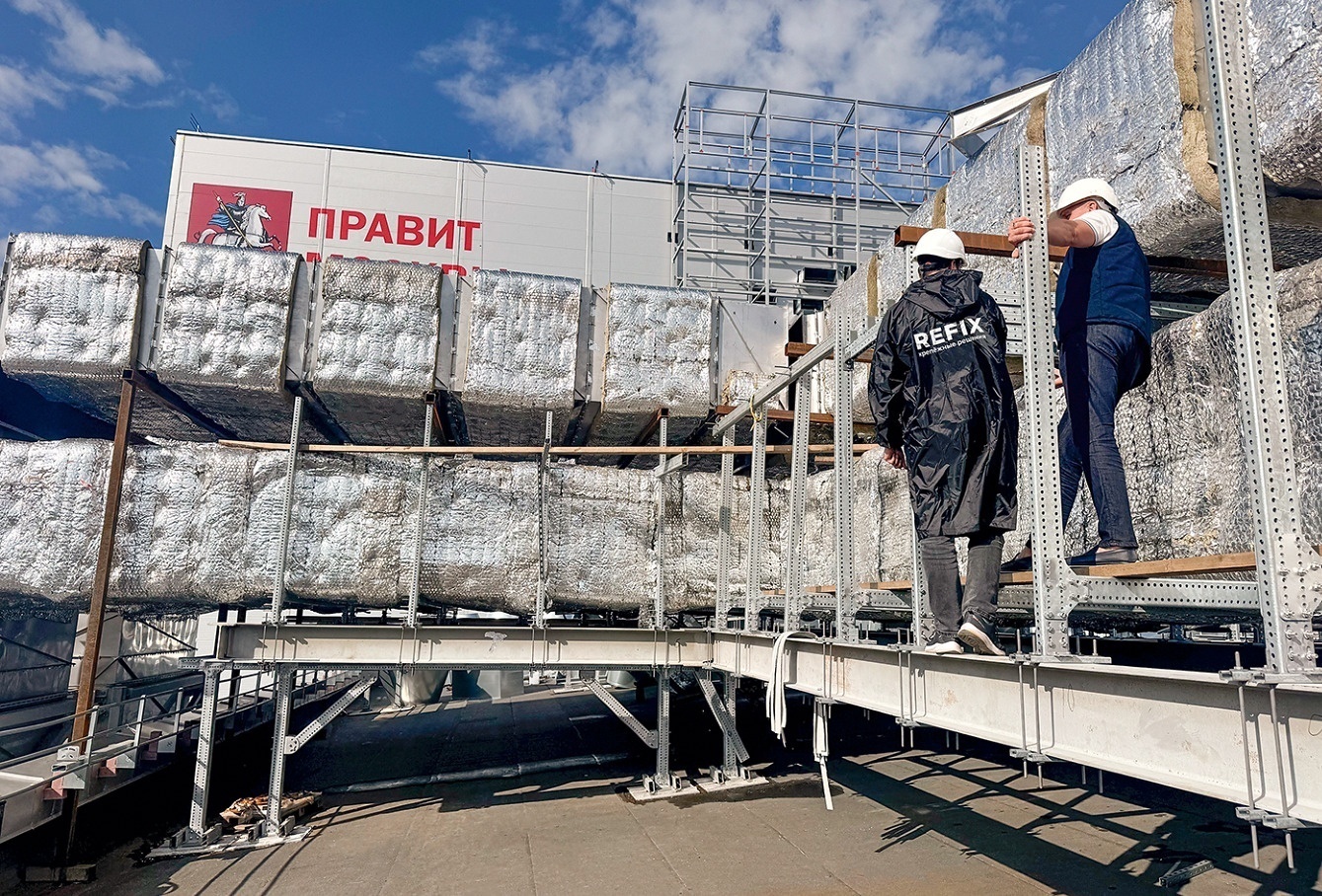

Производственная площадка «РЭНЕРА» (ГК «Росатом»). Монтаж воздуховодов второго яруса на несущую конструкцию REFIX

Плоскость с характером

Усиленная кровельная опора REFIX RAL MUAR 360 выполнена из алюминиевого сплава. Основание опоры — размерами 360 × 360 мм — передаёт нагрузку на значительную площадь кровли, а расположенный снизу коврик из поливинилхлорида отделяет опору от покрытия, препятствует скольжению и снижает риск локального продавливания гидроизоляционного слоя. Для монтажа не требуется проходить крепежом сквозь кровельный пирог или выполнять сварочные работы непосредственно на кровле.

Двухплоскостной шарнир компенсирует уклон кровли до 8° и позволяет поворачивать кронштейн вокруг вертикальной оси на 360°. Реальная кровля редко совпадает с идеальной горизонталью расчётной схемы: уклон задаёт направление стока, высотные отметки меняются, а рама должна сохранять проектное положение. Регулировка позволяет собрать её без случайных подкладок, которыми на площадке обычно компенсируют расхождение проектной и фактической геометрии.

Согласно техническому паспорту, одна опора выдерживает нагрузку до 2000 кг. Однако эта цифра не заменяет расчёт рамы и основания. Массу оборудования распределяют между опорными точками с учётом схемы каркаса, положения центра тяжести, эксплуатационных воздействий, ветровой и снеговой нагрузок, устойчивости к опрокидыванию. Поэтому две тонны нельзя формально умножить на количество опор и считать результат допустимой массой установки.

Опора REFIX RAL MUAR 360 снабжена вертикальными и горизонтальными кронштейнами для соединения с монтажными профилями. Это позволяет использовать одну конструктивную основу в рамах разной геометрии — от оснований под наружные блоки до протяжённых систем под вентиляционное оборудование, трубопроводы, кабельные лотки и площадки обслуживания. Увеличенная площадь основания помогает распределить нагрузку и в ряде конструкций сократить количество точек опирания.

Так опора решает задачу контакта между рамой и кровлей. Но для проекта этого недостаточно. Нужно показать, почему выбрана схема, какие воздействия учтены и как конструкция будет собрана. Поэтому к геометрии и материалам добавляется комплект расчётов и чертежей.

Расчёт должен выдержать экспертизу

Для опорных конструкций «Рифоинжиниринг» готовит отдельный комплект проектных материалов. В описательной части фиксируются исходные данные, решения и условия эксплуатации, в графической — общий план кровли и расстановка оборудования. Затем следуют сборочные чертежи и расчёт нагрузок для каждой рамы. Проектировщик получает не условное указание «установить на опору», а проработанное конструктивное решение, которое можно проверить, передать в производство и затем реализовать на объекте.

Этот комплект включается в проектную документацию и передаётся на экспертизу. Если у эксперта возникают вопросы, конструкторы сопровождают рассмотрение и поясняют принятые решения. Для заказчика такая работа снижает риск ситуации, когда поставщик отвечает только за изделие, проектировщик — за линию на плане, а монтажнику уже на площадке приходится решать, как «подружить» одно с другим.

Для координации решений компания также разрабатывает BIM-модели в Revit. Цифровая модель служит продолжением чертежа, помогая разместить конструкцию в проекте, увидеть её рядом с оборудованием и инженерными трассами, согласовать геометрию до выхода на строительную площадку.

Ценность документации особенно заметна на объектах, где свобода проектировщика ограничена существующими конструкциями. В новом здании расположение опор ещё можно согласовать с несущей схемой. При реконструкции приходится работать с тем, что уже построено и не всегда допускает привычный способ крепления. Именно такой задачей для инженеров «Рифоинжиниринг» стала реконструкция Ленинградского вокзала.

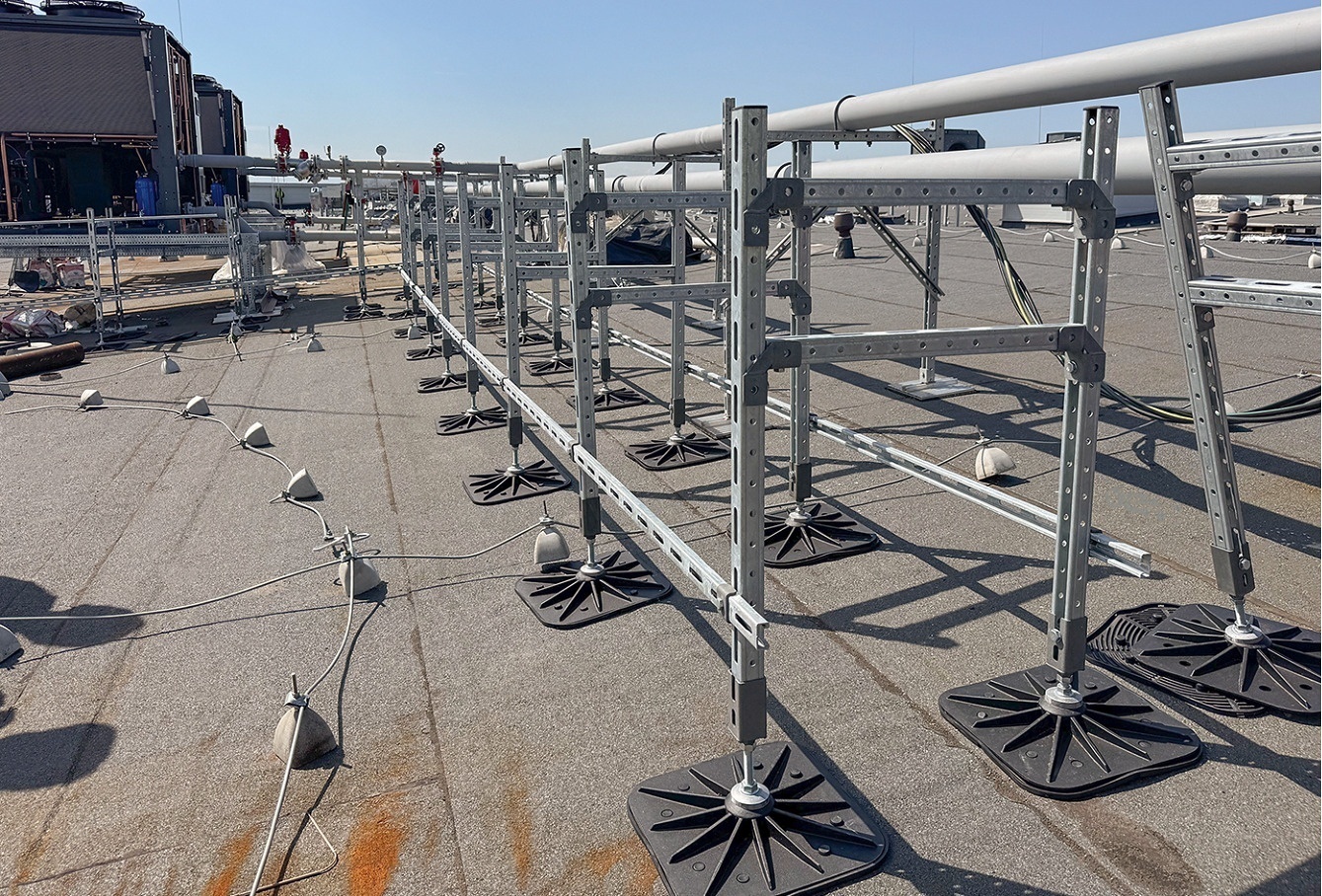

Производственная площадка «РЭНЕРА» (ГК «Росатом»). Монтаж несущей конструкции REFIX для кабельной эстакады

Когда нельзя сверлить

При реконструкции Ленинградского вокзала новые инженерные системы пришлось вписывать в существующее здание. Старые балки, перекрытия и профилированный лист уже задавали конструктивную логику, а возможность использовать их для крепления вентиляции требовала проверки. Принцип «просверлить по месту» здесь не работал.

Одной из задач стало крепление элементов противодымной вентиляции в центральном зале. Специалисты «Рифоинжиниринг» разработали маятниковые крепления, связавшие систему с профилированным листом. Готового каталожного узла для этих условий не существовало, поэтому решение сформировали вокруг доступных точек крепления и фактической геометрии конструкций.

На кровле требовалось установить вентиляционное оборудование, сохранив гидро- и звукоизоляцию. Механическое крепление создало бы новые проходы сквозь защитные слои, а установка техники непосредственно на кровельный пирог не обеспечила бы расчётной схемы опирания. Поэтому для объекта разработали стойки, которые позволили зафиксировать оборудование в заданных условиях.

Этот пример показывает разницу между подбором крепежа и проектированием узла. В первом случае ищут изделие с подходящими размерами и несущей способностью. Во втором — изучают конструкцию здания, определяют допустимые места и способы передачи нагрузки, затем проводят расчёты, изготовление и монтаж. При реконструкции ограничения становятся исходными данными проекта.

В «Технополисе Москва» представителей компании встретили иные исходные условия. В новом здании не требовалось приспосабливаться к старым балкам, но вмешательство в конструкцию кровли также было запрещено. К монтажной задаче добавилась акустическая — необходимо было оградить вентиляционное оборудование шумозащитным экраном.

Тишина по периметру

Речь идёт о лабораторно-промышленном корпусе №5 в ОЭЗ «Технополис Москва». Вентиляционное оборудование на кровле становилось источником шума, поэтому по периметру требовался защитный экран. Использовать покрытие здания как основание было нельзя. Поэтому при разработке новой схемы крепления учитывали акустику, ветровые воздействия и внешний вид здания.

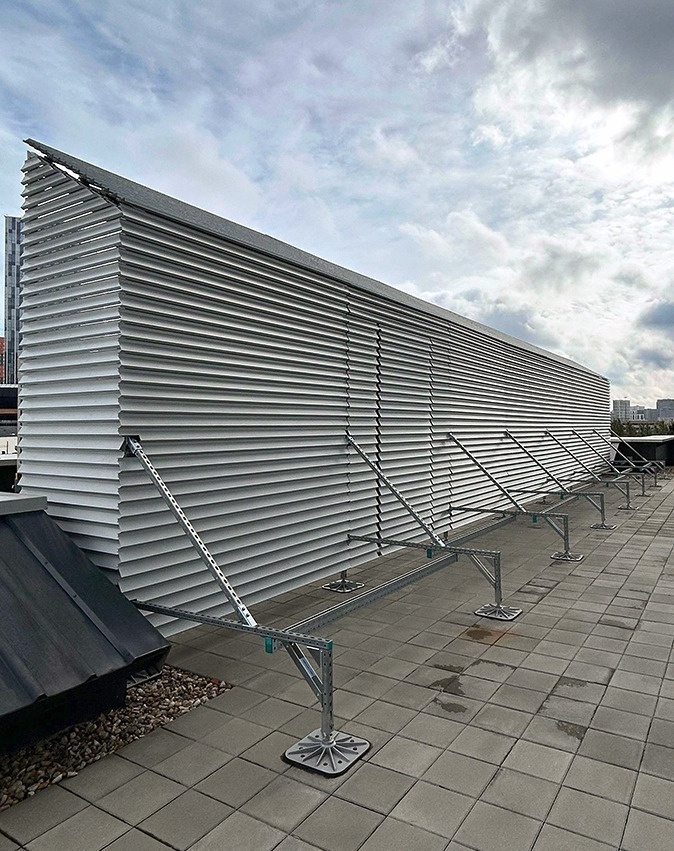

ЖК Zilart Tower. Шумозащитный экран на кровельных опорах REFIX

Для экрана разработали стойки под шумозащитные кассеты и связали их с парапетом через профиль из нержавеющей стали, сохранив покрытие здания и сам кровельный «пирог». Геометрию стоек согласовали с размерами кассет, расположением оборудования и точками крепления. Экран окружал инженерную зону, не мешая эксплуатации оборудования.

Шумозащитный экран сложно рассматривать только как декоративную ширму. С ростом его площади увеличиваются ветровая нагрузка и требования к опорной системе. Для проекта выполнили акустический анализ и расчёты конструкций. По данным «Рифоинжиниринг», панели RENOIS снижают звуковое воздействие до 35 дБ(А), а стойки и крепления рассчитаны на порывы ветра до 50 м/с. Эти показатели относятся к данному объекту и не заменяют расчёта для другой кровли.

Здесь опорная система вышла за рамки функции «поставить оборудование». Она стала основой для акустического и архитектурного решения, которое скрывает инженерные коммуникации и помогает ограничить распространение шума. При этом крепление экрана оказалось такой же индивидуальной частью проекта, как и рамы под вентиляционные установки.

На Ленинградском вокзале инженеры искали способ встроить новые системы в существующее здание. В «Технополисе Москва» требовалось сохранить новое перекрытие и удержать шум в заданных границах. Однако разные объекты привели к одному выводу: конструкция начинается с ограничений, а её элементная база подчиняется расчётной задаче.

Та же логика действует при проектировании кабельных эстакад. Здесь к механической надёжности добавляются требования пожарной безопасности, а поведение конструкции приходится оценивать уже в условиях огневого воздействия.

Огонь проверяет систему

Для кабельных трасс несущая способность в штатном режиме — лишь часть требований. При пожаре опорная система должна сохранять расчётные свойства в течение времени, заданного проектом. Если профиль и соединения деформируются раньше, устойчивость всей трассы оказывается под вопросом. Поэтому оценивать отдельный хомут или профиль в отрыве от узла нельзя: предел огнестойкости относится к системе в испытанной конфигурации.

Для монтажной системы REFIX подтверждён предел огнестойкости REI 150. Сертификат распространяется на состав решения с профилями, соединителями, хомутами и противопожарными муфтами. Это даёт проектировщику документированную основу для разработки креплений инженерных коммуникаций. Однако REI 150 нельзя переносить на произвольную сборку: геометрия, пролёты, нагрузки и состав элементов должны соответствовать проектным решениям.

Отдельное направление связано с защитой стальных конструкций. Огнезащитное покрытие STEG замедляет нагрев металла до критической температуры. На испытательной площадке НИУ МГСУ металл двух образцов с толщиной покрытия около 1,8 мм достиг критической температуры 500 °C через 30 и 31 минуту; у третьего образца она не была зафиксирована даже через 46 минут. По результатам испытаний составу присвоена 6-я группа огнезащитной эффективности по ГОСТ Р 53295.

Показатели описывают разные объекты подтверждения: REI 150 относится к испытанной монтажной системе, результаты STEG — к покрытию на стальном образце при заданных толщине слоя и расходе материала. Складывать минуты или подменять документы нельзя. Инженер должен подобрать решение под требуемый предел огнестойкости, рассчитать конструкцию и зафиксировать её состав в проекте.

Между «нельзя» и «нужно»

Противоречие между «крепиться нельзя» и «поставить нужно» разрешают в проекте — расчётом, чертежом и согласованной схемой передачи нагрузок. «Рифоинжиниринг» отвечает за всю цепочку — от исходных данных и конструирования узла до производства и монтажа REFIX. Заказчик получает не набор металлических узлов, а решение, увязанное с оборудованием, основанием, эксплуатацией и требованиями экспертизы. В этом заключается истинная ценность предложения — согласованность этапов превращает крепёж из расходного материала в часть воплощённой надёжности здания.
