Пример решения проблемы импортозамещения отечественной арматурой для смывных бачков

(0) (4185)
Опубликовано в журнале СОК №10 | 2015

Опыт показывает, что импортная арматура хорошо работает в наших условиях только в первые месяцы её эксплуатации и требует в дальнейшем квалифицированного обслуживания. Объясняется это тем, что практически вся зарубежная арматура, предназначенная для смывных бачков, не адаптирована к российским условиям эксплуатации.

Пример решения проблемы импортозамещения отечественной арматурой для смывных бачков . 10/2015. Фото 1

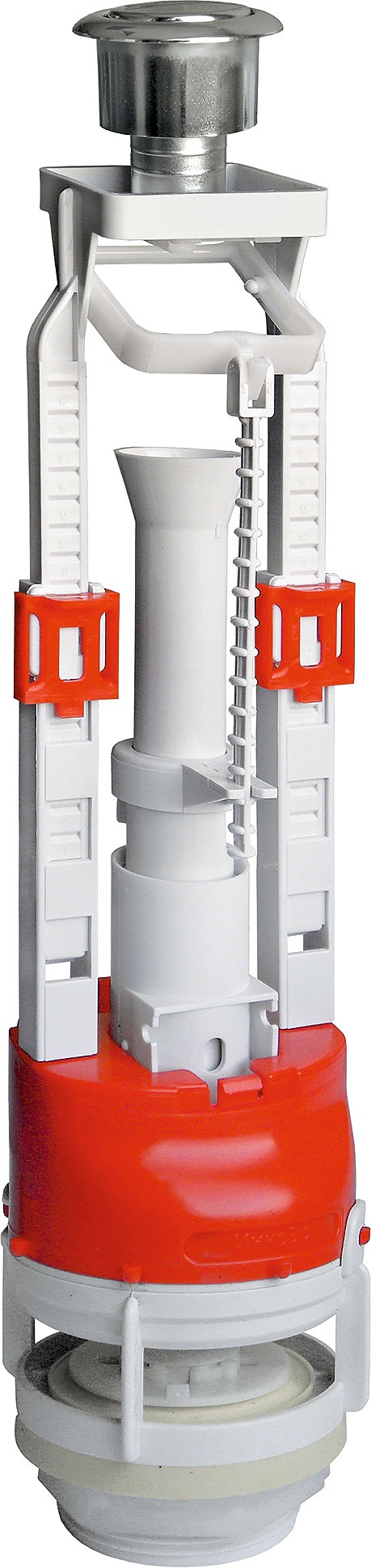

Спускная арматура СБ1

Пример решения проблемы импортозамещения отечественной арматурой для смывных бачков . 10/2015. Фото 2

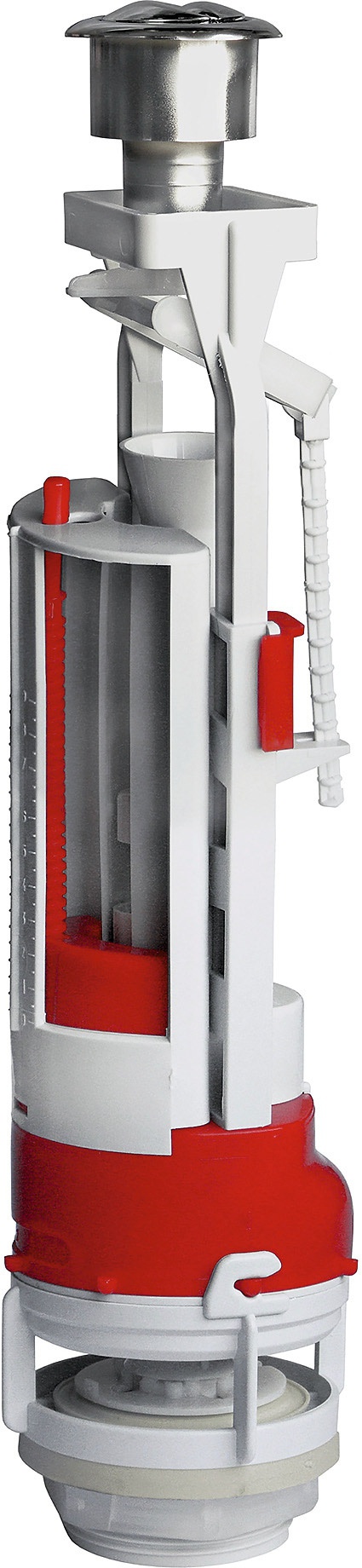

Спускная арматура СБ2

Пример решения проблемы импортозамещения отечественной арматурой для смывных бачков . 10/2015. Фото 3

Спускная арматура СБ2м

Пример решения проблемы импортозамещения отечественной арматурой для смывных бачков . 10/2015. Фото 4

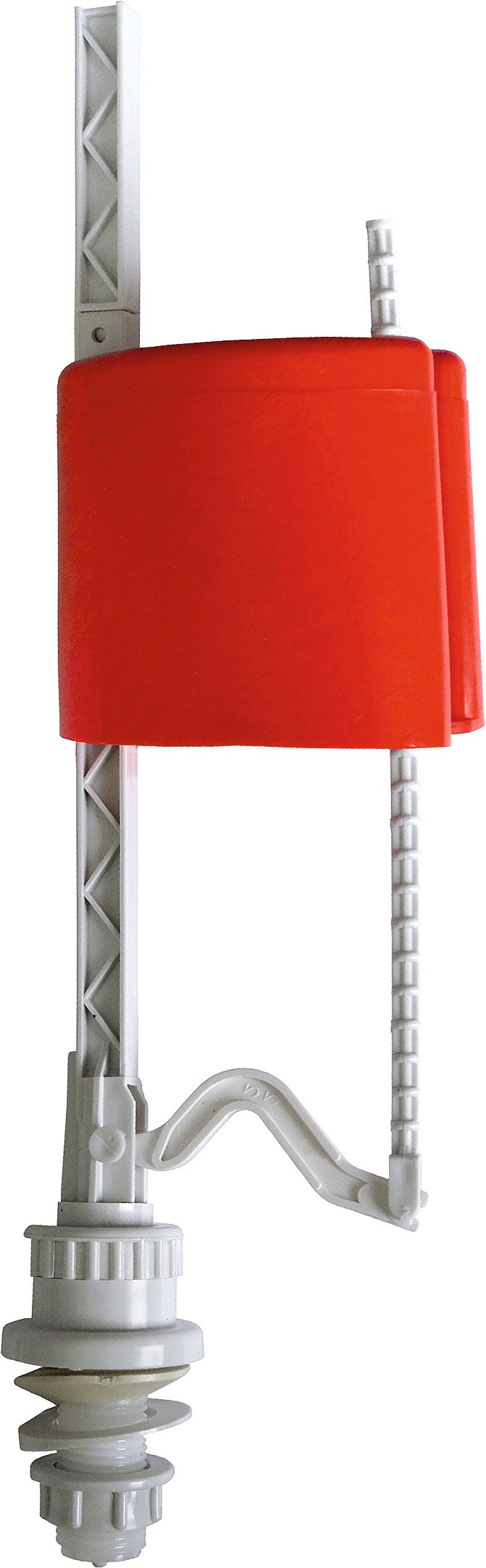

Наполнительная арматура Нпр

Было время, когда зарубежная спускная и наполнительная арматура для смывных бачков превосходила отечественную арматуру по ряду эксплуатационных и регулировочных показателей. Отличалась она также не в пользу отечественных изделий и по внешнему виду, так как производители зарубежной арматуры уделяют большое внимание эстетическому образу арматуры и при её изготовлении всегда применяют качественные материалы.

Однако, как показывает опыт, зарубежная (импортная) арматура хорошо работает в наших условиях только в первые месяцы её эксплуатации и требует в дальнейшем квалифицированного обслуживания. Объясняется это тем, что практически вся зарубежная арматура, предназначенная для смывных бачков, не адаптирована к российским условиям эксплуатации. Отметим, что это жёсткие условия, которые обусловлены почти повсеместным применением стальных водопроводных труб, на которые очень агрессивно влияет вода. Их внутренние поверхности активно ржавеют. Иногда толщина слоя ржавчины может достигать величин 1-5 мм.

В сочетании с процессом известкования содержащихся в водопроводной воде солей слой ржавчины становится сравнительно твёрдым. Отслаивающиеся от него частицы разной величины, достигающие иногда размера горошины, увлекаются потоком воды и транспортируются к элементам, например, наполнительной арматуры, нарушая её работу. Известкованию подвержены также ячейки фильтроэлементов.

В результате увеличивается их гидравлическое сопротивление вплоть до закупоривания всех ячеек, что при больших давлениях подачи воды (например, в высоких зданиях) приводит к разрушению фильтрующих поверхностей или к их деформации и пропусканию механических частиц к запорно-регулирующим элементам арматуры. Факт, что в ряде московских многоэтажных домов на нижних этажах давление напора в подводящем водопроводе может достигать величин порядка 0,8-1,0 МПа. Зарубежная же арматура рассчитана на максимальные давления 0,3-0,5 МПа. Кроме того, отечественные сервисные службы пока не в состоянии обеспечить требуемые периодические регламентные работы, рекомендуемые производителями зарубежной арматуры для смывных бачков.

Сейчас уже известны практически все причины, приводящие к выходу из строя спускной и наполнительной арматуры, изучены на основании эксплуатационных испытаний недостатки зарубежной арматуры аналогичного назначения, и с появлением доступа к новым качественным материалам появилась возможность создавать спускную и наполнительную арматуру на достаточно высоком уровне.

Как показывает опыт, зарубежная (импортная) арматура хорошо работает в наших условиях только в первые месяцы её эксплуатации и требует в дальнейшем квалифицированного обслуживания. Объясняется это тем, что практически вся зарубежная арматура, предназначенная для смывных бачков, не адаптирована к российским условиям эксплуатации

Например, ООО «Инкоэр» в настоящее время выпускает три типа спускной арматуры, которая состоит практически из одних и тех же основных взаимозаменяемых элементов (деталей). В настоящее время конструктивные тонкости, технология изготовления элементов спускных арматур и выбор материалов для их изготовления специалистами компании отработаны настолько глубоко и тщательно, что это позволяет обеспечить предельно длительную безотказную работу всех видов спускной арматуры, а также арматуры наполнительной. О последней будет сказано несколько ниже.

Основными показателями, определяющими качество работы спускной арматуры, являются следующие.

1. Герметичность запорного узла спускного механизма в течение длительного срока эксплуатации. Эта проблема в спускных арматурах блочного типа (СБ) решена за счёт выполнения седла спускного клапана со сравнительно острыми (ножеобразными) кромками, выполнения эластичного клапана из недорогих материалов, стойких к агрессивным средам, находящимся в водопроводной воде (хлор и его разновидности, щелочи, кислоты, масла и другие компоненты), а также за счёт выполнения предельно утончёнными периферийными частями диска эластичного клапана, позволяющими под действием столба воды в бачке нивелировать все микро- и макронеровности рабочей поверхности седла пластмассового корпуса нижнего. Кроме того, небольшое прогибание плоского эластичного клапана в момент его посадки на седло обеспечивает механическое соскабливание с рабочей поверхности эластичного клапана различных частиц и отложений солей.

За всё время после создания такого запорного клапана со стороны потребителей до сих пор не поступало ни одного замечания по негерметичности спускного клапана спускной арматуры типа СБ.

2. Интенсивность потока воды из смывного бачка в чашу унитаза во время её спуска. Она определяет качество смыва унитаза и характеризуется средним расходом воды при полном опорожнении рабочего объёма смывного бачка.

На практике хорошее качество смыва в большинстве унитазов обеспечивается при среднем расходе на смыв от 1,7 л/с и более. Однако с переходом на смывные бачки с нижней подводкой и с кнопочным пуском обеспечить такие показатели среднего расхода на смыв сложно. Этому препятствуют следующие три причины. Первая — увеличение гидросопротивления канала поступления воды из смывного бачка в чашу унитаза. Особенно это заметно у унитазов с душевой подачей воды в чашу унитаза. Вторая — это гидросопротивление участка входа воды из бачка в спускной канал арматуры, который зависит от геометрии этого входного участка. Третья — это возможность появления разрежения под крышкой смывного бачка во время опорожнения бачка, особенно при качественном изготовлении бачка и крышки с точки зрения их прилегания в собранном состоянии.

Если на первую из перечисленных выше причин наша компания влиять не может, то теперь с двумя последними проблем уже нет. Для уменьшения гидравлического сопротивления входного участка была разработана такая его геометрия, при которой этот участок работает как коноидальная насадка. При этом технология изготовления такого участка на порядок проще, чем изготовление коноидальной насадки.

Для устранения вакуума во внутреннем объёме бачка в момент спуска воды «Инкоэр» создал кнопочный механизм, совмещённый с сапуном (дыхательным отверстием). Это было связано с тем, что заводы, изготавливающие унитазы, отказываются от выполнения сапунного отверстия в верхней части задней стенки смывного бачка, а конечные потребители плохой спуск считают недостатком спускной арматуры. В эффективности работы сапуна можно убедиться, посмотрев видеоролик в интернете: «Спускные клапаны “Инкоэр” с эффектом сапуна».

Благодаря вышеперечисленным мероприятиям у унитазов со спускной арматурой, выпускаемой нашей компанией, обеспечивается хороший смыв содержимого чаши унитаза, так как средний расход на смыв удаётся получить равным не менее 1,7 л/с. Со спускной арматурой других производителей средний расход на смыв составляет от 1,2 до 1,5 л/с. Поэтому иногда фекалии в этом случае смываются только после повторного нажатия на кнопку пуска, что, естественно, не способствует решению актуальной сейчас проблеме водосбережения.

3. Переход на гальваническое покрытие пускового кнопочного механизма вместо ранее применявшегося металлизированного позволил существенно увеличить срок службы спускной арматуры типа СБ без истирания рабочих поверхностей кнопочного механизма.

4. Усилие, которое необходимо приложить к кнопке пуска для отрыва клапана спускной арматуры от седла. Благодаря некоторым конструктивным усовершенствованиям наружной трубы перелива и рычага, в механизме передачи усилия от кнопки к клапану удалось исключить поломки рычага и снизить усилие на кнопке до 17 Н без его увеличения в процессе эксплуатации. В перспективе это усилие будет снижено до 10 Н, причём ГОСТ 21485-94 регламентирует усилие воздействия на ручку пускового устройства для пуска воды до 30 Н.

5. Универсальность спускной арматуры применительно к смывным бачкам различной высоты и иногда различной конфигурации. Опыт показывает, что спускная арматура типа СБ, выпускаемая ООО «Инкоэр», легко монтируется в любые смывные бачки высотой 350-420 мм.

Пример решения проблемы импортозамещения отечественной арматурой для смывных бачков . 10/2015. Фото 5

Благодаря некоторым конструктивным усовершенствованиям наружной трубы перелива и рычага, в механизме передачи усилия от кнопки к клапану удалось исключить поломки рычага и снизить усилие на кнопке до 17 Н без его увеличения в процессе эксплуатации. Причём в перспективе это усилие будет снижено до 10 Н

6. Разнообразие спускной арматуры.

В настоящее время компания выпускает одноуровневую спускную арматуру (СБ1) с одним полным полуавтоматическим тарированным спуском объёма воды, двухуровневую спускную арматуру (СБ2) с полным и малым полуавтоматическими тарированными спусками объёмов воды, а также комбинированную спускную арматуру (СБ2м). Она может обеспечить полный тарированный спуск в автоматическом режиме и малый объём спуска в ручном режиме. Эта арматура является наиболее совершенной с точки зрения водосбережения.

Спускные арматуры СБ1 и СБ2

Одноуровневая спускная арматура СБ1 применяется в основном в местах общественного пользования, где трудно обеспечить гигиеничность при потреблении малых объёмов воды.

Двухуровневая спускная арматура СБ2 предназначена для использования в жилых помещениях и создана специально с целью экономии воды при спуске таких объектов, как кусочек бумаги, отходы от готовки пищи или после пользования унитазом «по малой нужде». Поэтому «малый объём» спуска настраивается на объём, равный примерно 3 л, то есть равный половине «полного объёма», равного 6 л. Однако заранее невозможно предусмотреть, что будет смываться при малом спуске. Может понадобиться или два, или четыре литра. В последнем случае необходимо повторить малый пуск, что приводит к необоснованному объёму потребления воды.

Спускная арматура СБ2м легко справляется с задачей водосбережения. Механизм пуска имеет две кнопки: кнопку полного тарированного спуска в полуавтоматическом режиме при кратковременном нажатии на неё, а также кнопку малого спуска, которая обеспечивает спуск воды из смывного бачка в чашу унитаза только в момент, когда кнопка малого спуска утоплена. После её отпускания поступление воды из бачка в чашу унитаза прекращается. Следует отметить, что при нажатии на кнопку малого пуска расход воды является интенсивным и равным примерно расходу при нажатии на кнопку полного спуска. Поэтому и качество малого смыва является удовлетворительным. Эта спускная арматура по результативности соответствует зарубежной спускной арматуре с принудительным прекращением потока воды из смывного бачка после повторного нажатия на кнопку пуска. Однако в спускной арматуре СБ2м кнопкой малого спуска значительно проще пользоваться. Кроме того, спускная арматура СБ2м не только более экономная с точки зрения водосбережения по сравнению со спускной арматурой СБ2. Она ещё и конструктивно проще на четыре сложных детали и поэтому более надёжна и имеет сравнительно низкую стоимость.

Наполнительная арматура противодавления нижней подводки (Нпр)

Эта арматура является наполнительной арматурой прямого действия. Отличительной особенностью этой арматуры с эксплуатационной точки зрения является, при наличии фильтра грубой очистки на входе воды, очень низкая уязвимость от механических загрязнений, содержащихся в водопроводной воде. Это могут быть куски ржавчины, которые отслаиваются от внутренних стенок стальных труб, куски поролона и другие механические частицы. Широко распространённая наполнительная арматура с сервоуправлением очень быстро выходит из строя не только по причине попадания механических загрязнений в жиклёры малого размера, составляющие доли миллиметра. В некоторых конструкциях особенно зарубежной наполнительной арматуры жиклёры сервоусилителей устроены таким образом, что повышенное давление воды на нижних этажах зданий (около 0,6-0,9 МПа) деформирует эластичные стенки жиклёров так, что они перестают выполнять свои функции, и наполнительная арматура выходит из строя.

Наполнительная арматура с сервоуправлением создавалась в основном с целью уменьшения её габаритов в плане за счёт уменьшения объёма поплавка. Кроме того, наполнительная арматура с сервоуправлением обеспечивает практически моментальное закрытие запорного клапана по достижении требуемого объёма воды в смывном бачке и высокую стабильность уровня воды в бачке. Однако это быстрое закрытие приводит к возникновению существенного по амплитуде гидравлического удара, с которым всегда все борются. В этом же случае почему-то на него не обращают внимания. Простейшая наполнительная арматура не может быстро закрыть клапан, и в ней допускается капельное поступление воды в бачок в течение до 20 минут после прекращения интенсивного расхода воды через клапан.

В наполнительной арматуре Нпр в арматуру прямого действия удалость ввести простейшие элементы, позволяющие на последнем этапе заполнения смывного бачка сравнительно быстро закрывать клапан. При этом не создаётся полный и поэтому наиболее опасный гидравлический удар, а обеспечивается лишь неполный, относительно приемлемый гидравлический удар.

Что же касается увеличенных габаритов поплавка наполнительной арматуры в плане, то следует отметить, что эта проблема остро стоит в основном применительно к наполнительной арматуре боковой подводки, монтируемой в зауженные смывные бачки. Габаритные же размеры наполнительной арматуры Нпр позволяют монтировать её в смывные бачки любой конфигурации. В том случае, если Нпр приходится устанавливать в смывные бачки с сужающимися кверху стенками, и поплавок может касаться этих стенок, то в комплекте Нпр предусмотрена конусная эластичная уплотнительная прокладка с углом конусности, равным 120°, и косая пластмассовая шайба, которые обеспечивают наклон стойки Нпр в сторону, противоположную мешающей свободному перемещению поплавка наклонной стенки смывного бачка. Арматура Нпр снабжена обратным клапаном, который исключает не только возможность подсоса воды из бачка в водопроводную сеть, но и возможность подсоса воздуха, насыщенного микрофлорой, из туалетного помещения в водопроводную сеть. Последнее свойство отсутствует не только у зарубежной наполнительной арматуры, но и у большинства отечественных наполнительных арматур.

Ещё одним достоинством наполнительной арматуры Нпр, созданной в нашей компании, является очень низкий уровень шума в процессе заполнения смывного бачка, составляющий не более 30-35 дБ(А). По ГОСТ 21485-94 уровень шума при работе бачка не должен превышать 50 дБ(А).

Таким образом, спускная арматура типа СБ и наполнительная арматура Нпр в системе «цена / качество характеристик и эксплуатационных показателей» является лучшей арматурой для российских условий эксплуатации. Она обладает хорошими эксплуатационными показателями и целенаправленно адаптирована к тяжёлым условиям работы от водопроводов со стальными ржавеющими трубами. Кроме того, арматуры типа СБ и Нпр также имеют существенно более низкую цену по сравнению с аналогичной зарубежной арматурой.
