Некоторые необходимые функции сифонов для ванны

Сифоны для ванн выполняются на основе сифонов для душевых поддонов, но дополняются рядом необходимых для ванн узлов и элементов. Одним из таких узлов (рис. 7а) является труба 1 перелива и собственно перелив 2. Их появление приводит к некоторым изменениям корпуса 3 выпуска ванны, так как в корпусе 3 необходимо выполнить узел крепления 4 к нему трубы 1 перелива и организовать канал для свободного течения воды из перелива 2 в корпус 3, соблюдая при этом герметичность всех соединений.

Срыв гидравлических затворов санитарно-технических водосливных устройств, их засорение и методы борьбы с этими явлениями. 12/2017. Фото 1

Хотя это не является целью настоящей статьи, но следует отметить, что современные выпуски для ванн, а также переливы снабжены массой дополнительных, не обязательных, но приятных для потребителя функций. Так, например, на рис. 7б и на рис. 7в приведены примеры устройств, позволяющих открывать или закрывать выпуск ванной, пользуясь механическим переключателем, совмещённым с переливом. Это сделано для того, чтобы не мочить руки, когда нужно спустить воду из наполненной ванны. Уже известны конструкции, позволяющие выполнять это дистанционно. У них электрическое управление, но говорить об этом рано, пока у большой части населения нашей страны туалеты в виде дощатых строений, похожих на скворечники, находятся во дворе, то есть на улице.



Бутылочные сифоны

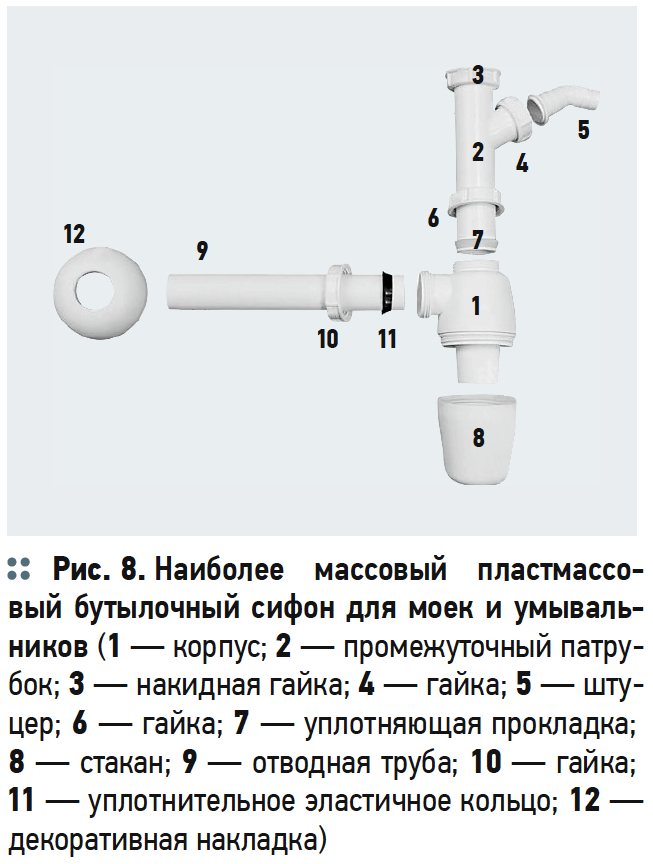

В качестве примера на рис. 8 приведён в частично разобранном состоянии один из пластмассовых сифонов бутылочного типа, к которому можно дополнительно подключать слив стиральной или посудомоечной машины. Основой сифона служит корпус 1. Сверху в него вставляется промежуточный патрубок 2, к которому подсоединяется отвод (на рис. 5 не показан), фиксируемый с помощью гайки 3. На патрубке 2 закрепляется с помощью гайки 4 штуцер 5 для крепления на нём сливного шланга стиральной или посудомоечной машины. Патрубок 2 фиксируется относительно корпуса 1 и уплотняется с помощью гайки 6 и уплотняющей прокладки 7. Нижняя часть корпуса 1 прикрывается стаканом 8 с соответствующим уплотнением посредством резьбового соединения. Сифон также укомплектовывается отводной трубой 9, которая вставляется в отверстие бокового штуцера, фиксируется гайкой 10 и уплотняется с помощью эластичного кольца 11. В комплект поставки входит также декоративная накладка 12.

Бутылочные сифоны конструктивно являются самыми сложными, но их обводы создают видимость компактности. Поэтому они широко применяются. На самом деле в большинстве случаев их конструктивные обводы и внутренняя геометрия не учитывают некоторых жизненно важных обстоятельств, обуславливающих некоторые эксплуатационные недостатки бутылочных сифонов.

Одним из таких недостатков является возможность быстрого засорения проточной части бутылочного сифона. Дело в том, что в нижней части колбы суспензия, поступающая из выпуска, например из мойки, из-за резкого снижения скорости жидкости, развиваемой при её падении из выпуска, теряет возможность активной транспортировки её сорной части в канализацию. Для транспортировки сора вверх к выходному патрубку сифона требуется интенсивный поток жидкости. Правда, в процессе работы в мойку иногда разово выливается сравнительно большой объём уже использованной воды из кастрюли или чайника. Но и в этом случае при сравнительно малых скоростях течения жидкости от дна колбы к отводному патрубку сифона её включения оседают на вертикальных рабочих поверхностях колбы сифона. Этому способствует жир, содержащийся в сточной воде, волокна в виде нитяных отходов и волос, а также целый ряд клеящих веществ (остатки теста или желатиновых отходов от готовки пищи).

Предметы со сравнительно большой плотностью, попадающие в сифон, например, металлические серёжки, кольца, коронки зубов, а также камни, иногда выпадающие из украшений, не поднимаются к отводящему отверстию со дна сифона. Такое свойство бутылочных сифонов в процессе их покупки-продажи часто перевешивает все остальные свойства, в том числе и интенсивность засорения бутылочного сифона. Последнее почти не учитывается благодаря тому, что в бутылочных сифонах предусмотрен относительно простой доступ к их внутренностям. Для этого достаточно открутить стакан 8 (рис. 8).

Срыв гидравлических затворов санитарно-технических водосливных устройств, их засорение и методы борьбы с этими явлениями. 12/2017. Фото 2

Ещё один недостаток вроде бы компактного бутылочного сифона сводится к тому, что его линейные размеры в высоту усложняют процесс использования пространства под мойкой или умывальником. Очень часто под умывальником, например, пытаются установить стиральную машину, а простая установка нормального сифона не позволяет этого сделать. В подобной ситуации под умывальником или мойкой непосредственно сифон не устанавливают, а выпуск делают в виде невысокой чаши, от которой отводится поток воды из мойки или умывальника к нормальному сифону. Эта невысокая, принимающая воду из выпуска, чаша и определяет «плоскостность» сифона.



Плоские сифоны для моек и умывальников

«Плоский сифон» — это очень расплывчатое название, и его смысл не касается собственно сифона с его гидрозатвором. Он так называется по изложенным выше соображениям. На рис. 9 приведён плоский сифон для мойки с переливом.

Срыв гидравлических затворов санитарно-технических водосливных устройств, их засорение и методы борьбы с этими явлениями. 12/2017. Фото 3

Здесь цифрами обозначено: 1 — приёмная чаша выпуска; 2 — горизонтальная отводящая труба; 3 — вертикальная труба сифона; 4 — колено сифона; 5 — отводящая труба; 6 — труба перелива; 7 — перелив; 8 — штуцер для подсоединения сливного шланга стиральной или посудомоечной машины.

Зачем нужны плоские сифоны? Почему простая установка сифона под мойкой усложняет процесс размещения там ведра для мусора?

На рис. 10 в пропорциональном масштабе изображён эскиз стола для мойки. Он выбран сравнительно большим: ширина составляет 800 мм, глубина — 540 мм, а общая высота стола вместе с мойкой составляет 850 мм. Здесь цифрами обозначены: 1 — стол без дверок; 2 — мойка; 3 — смеситель; 4 — бутылочный сифон; 5 — жёсткая труба отвода жидкости в канализацию; 6 — гофрированная труба (как вариант вместо жёсткой трубы 5); 7 — ведро для мусора.

Отвод жидкости на рис. 10 умышленно нарисован с нарушением правил, требующих устанавливать горизонтальные безнапорные трубы обязательно с некоторым отрицательным уклоном. Величина этого уклона выбирается исходя из диаметра трубы и её протяжённости. Для данного случая при диаметре трубы, равном 30–40 мм, отрицательный уклон должен составлять около 2,5° или 30–35 мм на 1000 мм длины трубы.

Горизонтально установленная жёсткая труба 5 между сифоном 4 и канализацией из-за отсутствия отрицательного уклона быстро заилится. Её прочистка потребует разборки и последующей сборки этого участка труб. Кстати, в американских сифонирующих унитазах имеется такой же горизонтальный участок, и эти унитазы постоянно засоряются. Устранению этой напасти способствует большое количество рекомендаций, позволяющих с разным успехом устранять засоры этих унитазов. В европейских унитазах горизонтальных каналов нет. Поэтому в них эта проблема почти отсутствует.

Исключение составляют случаи, когда унитаз пытаются использовать как помойное ведро и запихивают в него то, что имеет габариты большие, чем спускной канал (выпуск) унитаза.

Возвращаясь к гофрированной пластмассовой трубе 6, следует отметить, что её недостатком является не только её внутренняя как бы шероховатая поверхность, но и боязнь горячей воды. Кроме того, под действием различных сил и температур горизонтальная гофрированная труба имеет свойство провисать, как изображено на рис. 10. В её нижней провисшей части будут обязательно наслаиваться механические частицы суспензии и забивать проходное сечение этой трубы.

Срыв гидравлических затворов санитарно-технических водосливных устройств, их засорение и методы борьбы с этими явлениями. 12/2017. Фото 4

Как видно из рис. 10, ведро 7 сложно свободно разместить в нише сравнительно большого стола 1. Появляется также проблема подъезда инвалида на коляске к умывальнику с таким размещением сифона. Для устранения такого недостатка корпус сифона отделяют от выпускного патрубка мойки или умывальника и используют специальный выпуск из мойки (на рис. 11 он обозначен цифрой 4). Такой приём уже известен. Он применяется в некоторых зарубежных конструкциях сифонов. В России на такую конструкцию в 1998 году была подана заявка на изобретение, и 8 февраля 2002 года был выдан патент на изобретение (патент РФ №2219314). Конструкции отечественных плоских сифонов несколько отличаются от зарубежных из-за разных требований к диаметрам посадочных мест выпусков.

Срыв гидравлических затворов санитарно-технических водосливных устройств, их засорение и методы борьбы с этими явлениями. 12/2017. Фото 5

Конструктивная схема плоского сифона, которая разработана в ООО «Инкоэр», приведена на рис. 11. Здесь цифрами обозначено: 1 — стол без дверок; 2 — мойка; 3 — смеситель; 4 — приёмная чаша выпускного потока из мойки; 5 — сифон; 6 — горизонтальная выпускная труба; 7 — канализационная труба; 8 — ведро для мусора. В результате существенным улучшением пространства под мойкой является возможность удобного размещения ведра для мусора. Это очень большое удобство, которое трудно переоценить! Удобство подъезда инвалида на коляске к умывальнику, оснащённому плоским сифоном, также является неоценимым достижением!



Методы борьбы со срывом сифонов

В последнее время стали появляться технические решения, позволяющие более или менее сносно уменьшить вероятность срыва любого гидрозатвора. Осуществляется это иногда за счёт использования сравнительно сложных конструктивных решений, например, за счёт установки вакуумного клапана в трубопровод, отводящий воду от сифона. Это, по сути дела, обратный клапан, требующий сравнительно малого усилия для открытия, и который устанавливается на верхнюю часть отводного патрубка сифона с таким расчётом, что, когда в последнем давление падает до значения ниже давления атмосферного, то клапан обеспечивает подпитку атмосферным воздухом полости с понижающимся давлением. Это приводит к частичному выравниванию давления в гидрозатворе сифона с атмосферным давлением и полного срыва гидрозатвора, как правило, не происходит.

Запорно-регулирующий элемент такого обратного клапана, который принято называть вакуумным, может использоваться в индивидуальных сифонах водоспускных устройств, например, в системах слива воды из стиральных и посудомоечных машин в виде жёсткого седла с эластичным клапаном с направляющим устройством в виде жёсткого стержня, перемещающимся вдоль отверстия в корпусе клапана. Подобные клапаны широко выпускаются шотландской фирмой McAlpaine.

В качестве примера на рис. 12 приведена упрощённая схема британского сифона OBT40-WM для стиральных машин.

Срыв гидравлических затворов санитарно-технических водосливных устройств, их засорение и методы борьбы с этими явлениями. 12/2017. Фото 6

Прежде всего, поражает сложность его корпуса 1, который выполнен как бы из трёх труб, объединённых в единое целое. Вода от стиральной машины поступает к штуцеру 2 и через трубный угольник 3 — к входной трубе корпуса 1, откуда она поднимается вверх по средней трубе. После этого по отводной трубе корпуса 1 вода направляется вниз в канализацию. В верхней части средней трубы корпуса 1 установлен вакуумный клапан.

В его состав входят: основание 4 с соответствующим уплотнением, которое выполнено заодно с телом 5 вакуумного клапана, его крышкой 6 с соответствующим уплотнением, а также стержень 7, на который посажен эластичный клапан 8.

При этом следует заметить, что в клапанах подобных сифонов (рис. 12) подвижные части обильно смазаны жидким силиконом, который в процессе работы будет постепенно стекать со смазанных поверхностей, лишая их смазки. Это очень интересное свойство силикона, который следует учитывать.

Кроме того, малый зазор между направляющим стержнем, выполненным из нержавеющей стали, и направляющим отверстием в пластмассовом корпусе не гарантируют защиты от возможности со временем заклинивания стержня 7 в неопределённом положении. Принудительное движение клапана вниз осуществляется только за счёт веса этого клапана, который составляет всего 3,7 г. Без периодической очистки такой клапан долго не проработает. Проходное сечение такого клапана также составляет сравнительно малую величину — всего порядка 1,5 см². Поэтому при значительном разряжении защищаемого участка сифона вакуумный клапан не сможет в полной мере скомпенсировать это разряжение.

Кроме того, когда падает давление в основном канализационном стояке, происходят срывы затворов и в других точках, в частности, в унитазах. Оголение же гидрозатвора унитаза на порядок опаснее оголения затвора индивидуального сифона стиральной машины. Кстати, для ограничения вакуума в фановых трубах большого диаметра (≈ 100 мм) выпускаются специальные противовакуумные клапаны. Вот их и следует устанавливать, а не какие-нибудь не очень эффективные «фитюльки». В результате получилось не очень удачное конструктивное решение, которым Британия уже заполонила наш российский рынок!



«Сухие сифоны»

Другое конструктивное решение обратного клапана для аналогичных целей вышеназванная фирма также широко использует для управления более мощными потоками воды. Этот клапан имеет запорно-регулирующий элемент в виде тонкостенной трубки, выполненной из полимерного материала. С одной стороны отрезок этой трубки имеет цилиндрическую форму, который герметично заделывается в корпус клапана. Другая часть этого отрезка трубки сплющена так, что плоские стенки в свободном состоянии прижимаются друг к другу внутренними сторонами, и она ни на что не опирается. При подаче сливаемой воды со стороны цилиндрической части тонкостенной полимерной трубки её плоские поверхности под действием давления воды разжимаются и беспрепятственно пропускают воду. При обратном течении, например канализационных газов, плоские поверхности смыкаются, формируя механический затвор. Очень просто, но не очень надёжно. В плоский запорный орган могут попадать волокна или даже нити. Они приведут к нарушению герметичности при обратном потоке. Кроме того, полимерные материалы не могут быть конструкционными, так как со временем их поводка может также привести к негерметичности запорно-регулирующего органа клапана. Да и удельное давление в местах контакта плоских поверхностей при обратном безнапорном течении среды настолько мало, что любое незначительное загрязнение, незаметное для седельного клапана, в этом случае также может привести к негерметичности такого клапана.

Кстати, полимерный материал тонкостенной трубки боится активных жидкостей, которыми в быту часто пользуются для прочистки канализационных каналов. Таким образом, конструкция и этого обратного клапана с точки зрения эксплуатационной надёжности также не является удовлетворительной.



О расходах воды через сифоны

Почти каждый вид сифона в зависимости от места использования имеет свои конструктивные особенности. Это обусловлено не только тем, в каком приборе он используется, но и требованиями к пропусканию определённых расходов. В соответствии с требованиями ГОСТ 23289– 2016 пропускная способность водосливной арматуры должна быть не менее:

  • 0,15 л/с — у выпусков сифонов для умывальников, моек и биде;
  • 0,25 л/с — у выпусков сифонов для ванн и душевых поддонов, а также у переливов для умывальников и моек;
  • 0,35 л/с — у переливов для ванн и глубоких душевых поддонов.

Расходы воды определяют диаметры каналов (труб), которые, в конечном счёте, определяют и габариты сифона. Кроме того, расходы воды зависят от пропускной способности решётки выпуска. Следует отметить, что в импортных ваннах и душевых поддонах решётки выпусков имеют значительно меньшее гидравлическое сопротивление, чем в отечественных. Причина? Наше законодательство установило диаметр отверстий в дне ванн и поддонов равными 45 мм, а в других странах — до 70–90 мм.



Обратные клапаны в роли сифонов

Следует отметить, что в последнее время появились более простые устройства, способные выполнять функции сифонов специально для стиральных и посудомоечных машин. Они применяются, если нет возможности сливы этих машин подсоединить к сифонам моек или умывальников, а канализационная труба малого диаметра находится рядом с ними. От стиральных и посудомоечных машин отработанная вода отводится за счёт насосов, имеющихся в этих машинах. Они удаляют воду из машин и транспортируют её на слив под давлением, с которым справляется обыкновенный обратный клапан. Правда, для воды необходимо, чтобы детали обратного клапана были изготовлены из материалов, не боящихся воды. Устройства с обратным клапаном для подключения сливных шлангов стиральных и посудомоечных машин уже появились на рынке. И опять впереди фирма McAlpine. Правда, при тщательном обследовании после ускоренных экспресс-испытаний выяснилось, что обратный клапан не обладает удовлетворительной герметичностью. Визуальный осмотр элементов конструкции этого устройства позволил установить, что геометрия пластмассового шарика далека от совершенства и даже немного неудобно за фирму, которая не способна изготовить элементарный шар с качественной геометрией. Такая небрежность изготовления может привести к сбоям в работе автоматических стиральных машин.



О склонности сифонов к засорению

Как уже отмечалось, в мойках, умывальниках и биде могут применяться сифоны бутылочные или колбовые, а также трубные сифоны, а в ваннах и поддонах — только специально спроектированные сифоны. Все эти сифоны могут забиваться грязью, но в разной степени. Как уже отмечалось, самый неприхотливый сифон — трубный. За ним идёт бутылочный сифон. И на последнем месте по интенсивности засорения оказываются сифоны для ванн и душевых поддонов.

Следует отметить, что статистические данные о засорении сифонов для ванн и душевых поддонов идут от того времени, когда выпуски у ванн не были защищены от попадания в слив сифона крупных загрязнений, так как на входе в выпуск размещалась крестообразная защита. В последних моделях плоских сифонов в выпусках на входе стали использовать решётки с круглыми отверстиями, а также дополнительные пластмассовые сетки с мелкими ячейками, что снизило размеры попадающих во чрево сифона механических частиц и облегчило процесс очищения плоских сифонов. Кроме того, в последнее время приступили к малоуспешному пока созданию самоочищающихся сифонов, в которых потоки воды исключают появление застойных зон и обеспечивают вытеснение механических частиц из чрева сифона.

Следует отметить, что словосочетание «самоочищающийся сифон» не ново, так как оно иногда используется при рекламе сифонов для ванн и поддонов. Полученное в этих рекламируемых устройствах самоочищение имеет и «теневую сторону». Это так называемое «очищение» является кажущимся, так как обеспечивается только за счёт заниженной высоты гидрозатвора (от 50 до 30 мм). В частности, за подобный «манок» (якобы самоочищение) потребитель расплачивается тем, что гидрозатворы таких сифонов быстро и часто оголяются, и опасный воздух из канализации проникает в помещения. Потребителю же остаётся постоянно следить за заполнением гидрозатвора и постоянно заполнять его водой. Это не дело. В Японии умудряются за счёт электроники делать автоматические устройства для периодического заполнения подверженных срыву гидрозатворов.

Таким образом, современные сифоны для ванн и поддонов сравнительно сносно выполняют свои функции, но имеют два основных недостатка.

Во-первых, малая высота гидрозатвора (≈ 50 мм) может приводить в определённых случаях к срыву гидрозатвора. Во-вторых, для очистки такого сифона его необходимо демонтировать, а затем установить на место вместе с контролем качества герметичности неподвижных соединений. Последнее иногда вызывает трудности, так как места соединения после повторной разборки-сборки уже оказываются деформированными и приходится приводить их в порядок.



Особенности работы выпусков

ГОСТ 23289–2016 в пункте 6.2.4 обязывает снабжать выпуски и крышки переливов встроенными решётками для предотвращения засорения сифонов. Что же касается выпусков моек, то здесь обычно имеются проблемы. В дне корпуса мойки обычно отверстие для монтажа выпуска имеет диаметр около 45 мм. Потому с учётом крепления приёмной чаши выпуска в её дне можно выполнить только 6 отверстий диаметром около 8–10 мм. Для задержания более мелких частиц иногда в чашу выпуска кладут дополнительную вставку с мелкими отверстиями, которые служат фильтром для крупных частиц. Эти частицы оседают в углублении дополнительной вставки. Потом, когда дополнительная вставка заполнится, её вместе с загрязнениями вынимают, а загрязнения отправляются в мусорное ведро.

Такие дополнительные вставки в России встречаются, но у них проблемы с выниманием из основной чаши выпуска. Компания IKEA решила эту проблему сравнительно просто. В центре дополнительной вставки выполняется цилиндрический выступ, за который легко взяться пальцами рук и вынуть дополнительную фильтрующую вставку вместе с загрязнениями, не уронив при этом последние в отверстия основного выпуска.

Хозяйкам, имеющим такую технику, это облегчает жизнь и доставляет огромное удовольствие!



Усовершенствование сифонов для моек и умывальников

Несмотря на, казалось бы, безвыходность ситуации, сложившейся с конструкциями современных сифонов, инженерная мысль постепенно находит вполне приемлемые технические решения, позволяющие сделать новые сифоны более совершенными. Специалисты ООО «Инкоэр», например, разработали сифон для моек и умывальников, который условно обладает функцией самоочищения и практически не подвержен опасности срыва гидрозатвора. Его схемно-конструктивное изображение приведено на рис. 13. Если сифон необходимо устанавливать непосредственно под мойкой или умывальником, то он используется в комбинации, приведённой на рис. 13а. Если же сифон необходимо использовать в системе «плоский сифон», то вместо трубы 3 следует использовать трубу, приведённую на рис. 13б.

Срыв гидравлических затворов санитарно-технических водосливных устройств, их засорение и методы борьбы с этими явлениями. 12/2017. Фото 7

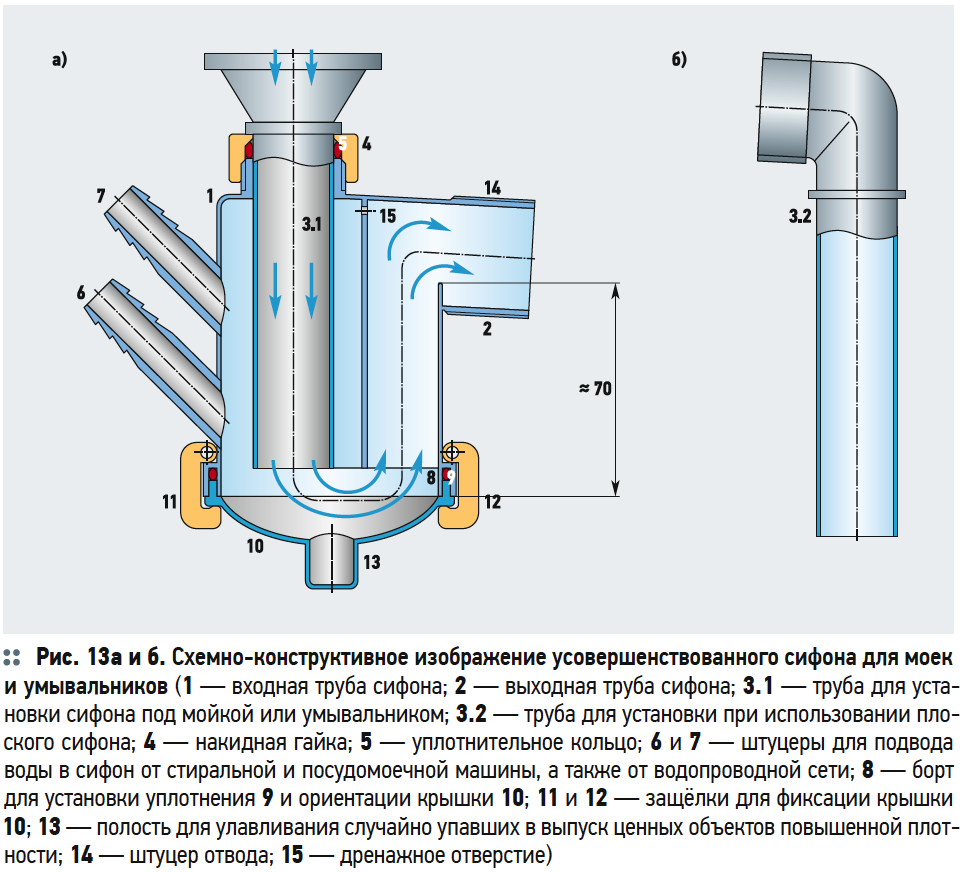

Труба 3 или труба, изображённая на рис. 13б, вставляется в верхний оголовок трубы 1 до упора в торец гайки 4 и фиксируется натяжением этой гайки. Герметичность при этом обеспечивается эластичным уплотнением 5. На боковой поверхности трубы 1 выполнены два штуцера 6 и 7 для подсоединения сливных шлангов стиральной и посудомоечной машины. Нижний торец труб 1 и 2 имеют общий П-образного сечения борт 8 с круговой канавкой-углублением, в котором размещается эластичное уплотнение 9.

Это уплотнение поджимается крышкой 10 и фиксируется с помощью защёлок 11 и 12. В крышке 10 имеется полость 13 для сбора упавших в выпуск мелких и достаточно плотных предметов, например, золотых зубных коронок. Сняв крышку, их можно извлечь, а затем установить крышку на место. В верхней части трубы 2 выполнен штуцер 14 отвода. Необходимым элементом нормальной работы сифона является также дренажное отверстие 15. Штуцер 14 отвода по отношению к оси трубы 2 имеет наклон около 87,5°, как и штуцер у трубы, приведённой на рис. 13б, но уже 92,5°. Это необходимо для обеспечения требуемого гидравлического уклона труб, которые вставляются в упомянутые штуцеры.

Работа рассматриваемого сифона напоминает работу сифона бутылочного типа. Однако у него появились новые функции, например, защита гидрозатвора от полного срыва. Этому способствует то, что труба 3 в трубе 1 низко опущена. Обычно разряжение в фановой трубе длится сравнительно мало времени (от одной до двух секунд). Поэтому в начальный момент понижения давления в фановой трубе жидкость из сифона по трубе 2 поднимается вверх в отвод, жидкость из сифона частично убывает. Когда же её в колене сифона становится мало, то воздух из помещения через трубу 3 начнёт поступать в трубу 2, а жидкость из трубы 2 опустится вниз и заполнит нижнюю часть сифона, правда, не до конца, но её объёма будет достаточно, чтобы газы из канализации не поступали в помещение. Это очень важно для потребителя, так как вдыхать канализационные газы особенно вредно для здоровья!

Опасность засорения или заиливания рассматриваемого сифона находится на уровне трубных сифонов, выполненных из жёстких пластмассовых труб. Однако оригинальное размещение штуцеров для подвода воды от стиральной или посудомоечной машины позволяет периодически во время спуска воды из этих машин активно производить очистку внутренних поверхностей сифона. Это обеспечивается за счёт удачного наклона струй, вытекающих из машины, благодаря сравнительно высокой скорости этой струи, вымывающимся из машины химикатам и повышенной температуре вытекающей из машины воды.

В том случае, если машины не подключаются к штуцерам 6 и 7, один из штуцеров (желательно нижний) необходимо подсоединить к водопроводной сети через запорный кран. При этом подсоединение лучше выполнить к горячей воде.

Если потребитель по каким-либо признакам решит, что сифон засорился, то, открыв полностью упомянутый выше кран на несколько секунд, он полностью очистит сифон от загрязнений. И не надо разбирать сифон и промывать его части, а потом всё это снова монтировать! Следует ещё раз отметить, что эта благодать получается в результате удачного размещения штуцеров 6 и 7 на корпусе сифона. И ещё одно достоинство рассматриваемого сифона, о котором так много беспокоятся многие специалисты, заключается в возможности «отлавливать» некоторые предметы повышенной плотности благодаря наличию полости 13 в крышке 10.

Таким образом, возможности рассматриваемого нового сифона для моек и умывальников существенно увеличены по сравнению с существующими сифонами аналогичного назначения.

Срыв гидравлических затворов санитарно-технических водосливных устройств, их засорение и методы борьбы с этими явлениями. 12/2017. Фото 8

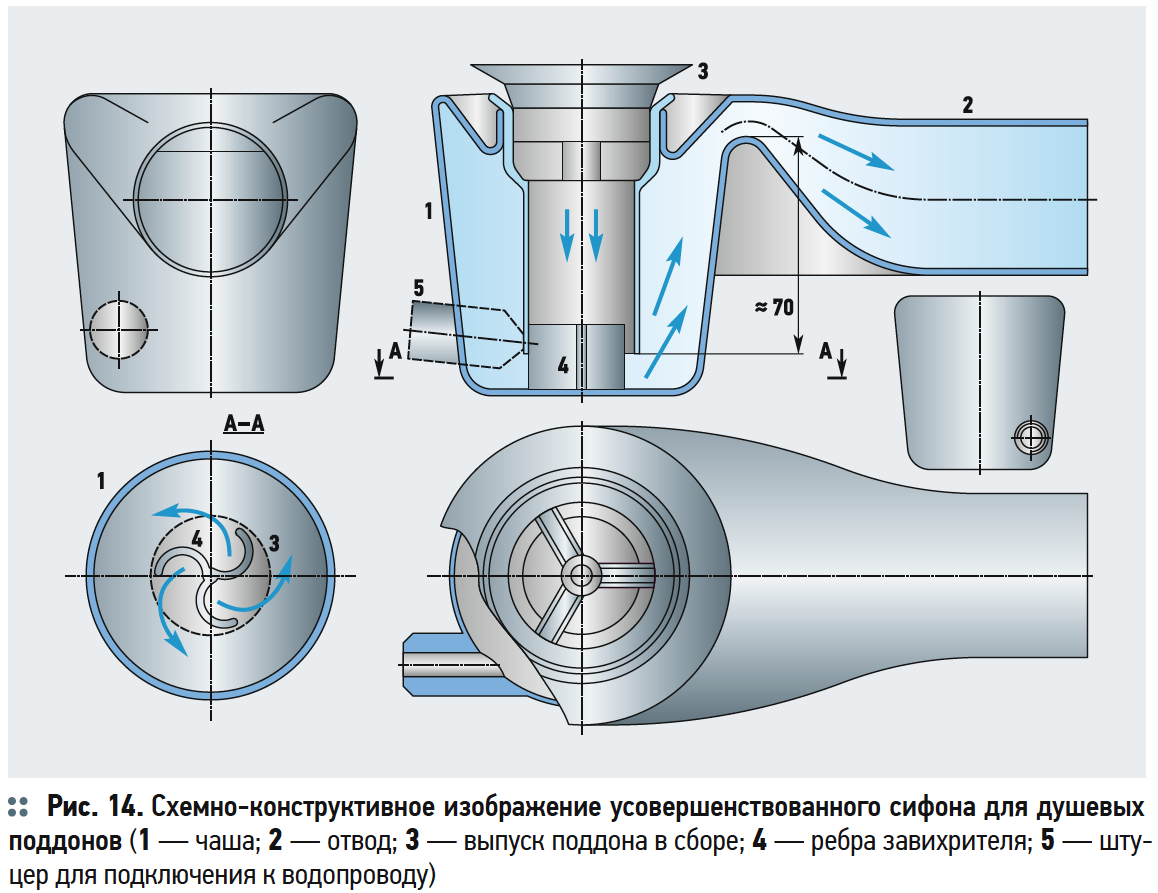

На рис. 14 приведено схемно-конструктивное изображение ещё одного типа сифона, предназначенного пока для душевых поддонов. Он также разработан специалистами ООО «Инкоэр» с учётом ограниченного расстояния от дна поддона до пола, а также с учётом более увеличенного расхода через сифон, но с точки зрения изготовления оказался несколько сложнее, чем предыдущий сифон для моек и умывальников. Однако есть уверенность, что эти сложности удастся преодолеть. В состав нового сифона, приведённого на рис. 14, входят следующие части: 1 — чаша; 2 — отвод; 3 — выпуск поддона в сборе; 4 — лопасти завихрителя потока; 5 — штуцер.

Выпуск 3 плотно вставляется в оголовок чаши 1. Его нижняя часть охватывает ребра завихрителя 4. Завихритель нужен для того, чтобы не позволять сору отстаиваться на дне чаши 1, улучшая процесс её очищения. Кроме того, завихритель обеспечивает центрирование нижней части выпуска 3, увеличивая продольную жёсткость корпуса сифона. К штуцеру 5 подводится через шланг и запорный кран (на схеме не показаны) вода из водопровода. Это нужно для случая, когда сифон по ощущению потребителя засорится. Он откроет на несколько секунд кран и сифон очистится.

Если возникнет ситуация, грозящая произвести срыв гидрозатвора, то полного срыва не произойдёт. Ведь в момент понижения давления в канализационной сети вода из чаши сифона начнёт подниматься к отводу, и в какое-то время воздух из помещения через трубу выпуска 3 начнёт поступать в отвод, в результате чего поток «разорвётся». Оставшаяся в чаше 1 вода опустится вниз и уже в меньшей степени, но перекроет поступление канализационных газов в помещение. Следует отметить, что в момент перемещения воздуха из помещения через трубу выпуска 3 и через полость чаши 1 к отводу 2 возможно бульканье воды, но это уже не опасно для здоровья. Таким образом, возможности рассмотренного сифона для поддонов оказываются более широкими, чем у сифонов аналогичного назначения, выпускаемых в настоящее время.

В завершение следует отметить, что корпусы сифонов необходимо изготавливать из полипропиленов повышенной твёрдости, так как температура воды, вытекающей из стиральных и посудомоечных машин, сравнительно высокая. Да и в мойку иногда выливают воду из вскипевшего чайника для ошпаривания какого-либо продукта.
