Вентили и узлы FAR для подключения отопительных приборов

19196 0
Опубликовано в журнале СОК №10 | 2011
Rubric:
Тэги:

Каждый монтажник или проектировщик проходит несколько этапов профессионального роста. Когда бизнес молод и накопленного опыта еще нет, как правило, предлагает своим заказчикам недорогие и максимально простые решения. Впоследствии, потеряв немало времени и денег, монтажник задумывается о переходе на более качественную и надежную продукцию.

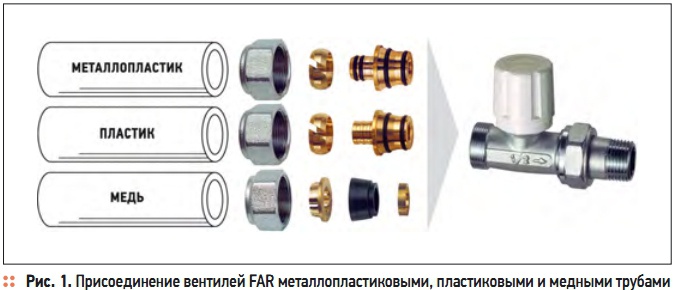

Рис. 1. Присоединение вентилей FAR металлопластиковыми, пластиковыми и медными трубами

Рис. 1. Присоединение вентилей FAR металлопластиковыми, пластиковыми и медными трубами

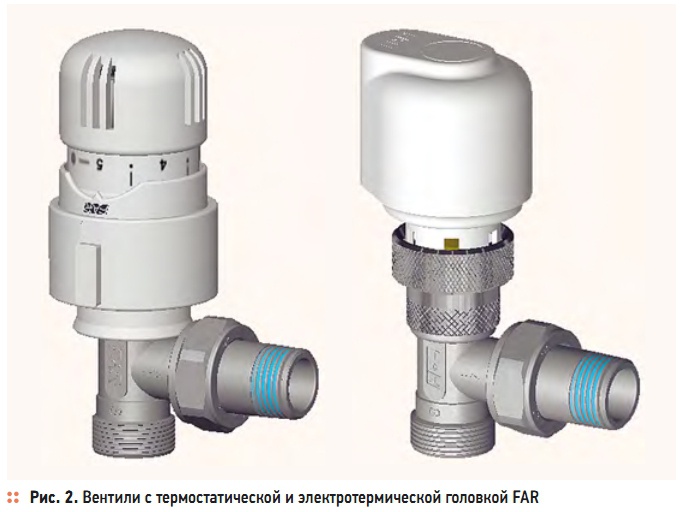

Рис. 2. Вентили с термостатической и электротермической головкой FAR

Рис. 2. Вентили с термостатической и электротермической головкой FAR

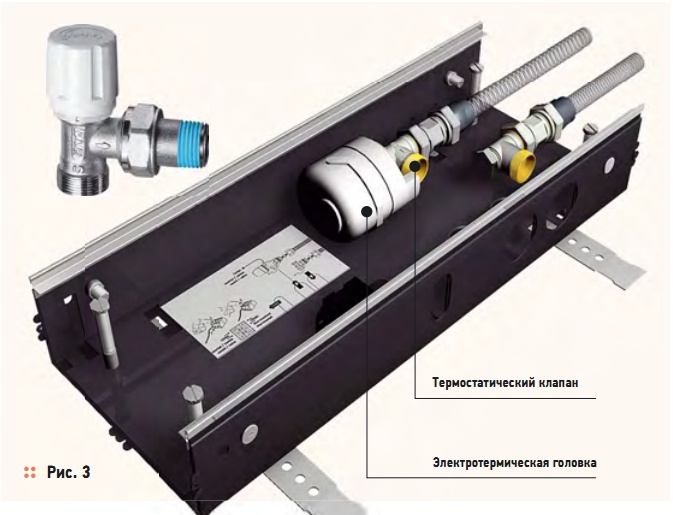

Рис. 3

Рис. 3

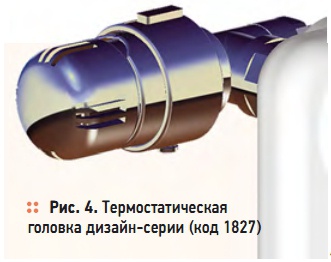

Рис. 4. Термостатическая головка дизайн-серии (код 1827)

Рис. 4. Термостатическая головка дизайн-серии (код 1827)

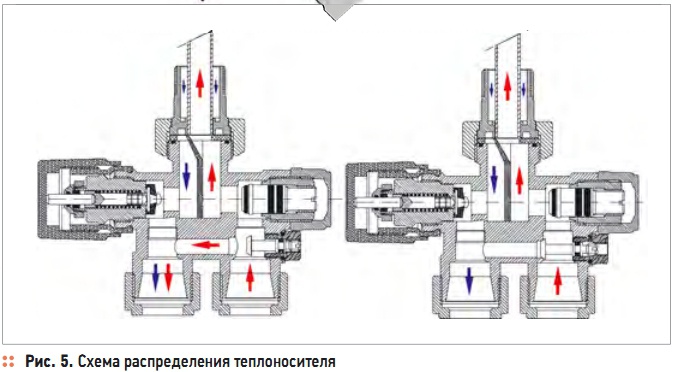

Рис. 5. Схема распределения теплоносителя

Рис. 5. Схема распределения теплоносителя

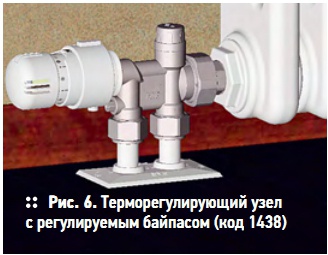

Рис. 6. Терморегулирующий узел с регулируемым байпасом (код 1438)

Рис. 6. Терморегулирующий узел с регулируемым байпасом (код 1438)

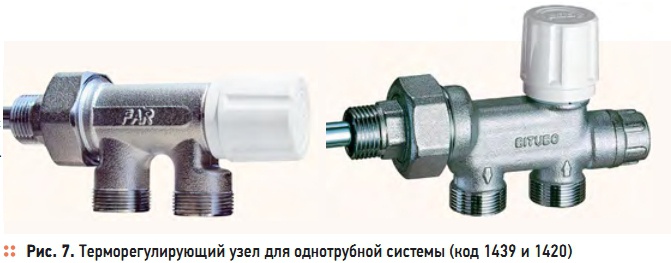

Рис. 7. Терморегулирующий узел для однотрубной системы (код 1439 и 1420)

Рис. 7. Терморегулирующий узел для однотрубной системы (код 1439 и 1420)

Рис. 8

Рис. 8

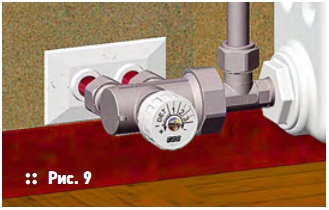

Рис. 9

Рис. 9

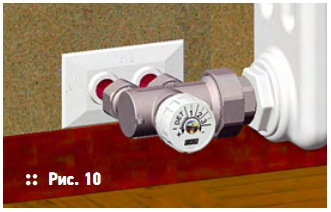

Рис. 10

Рис. 10

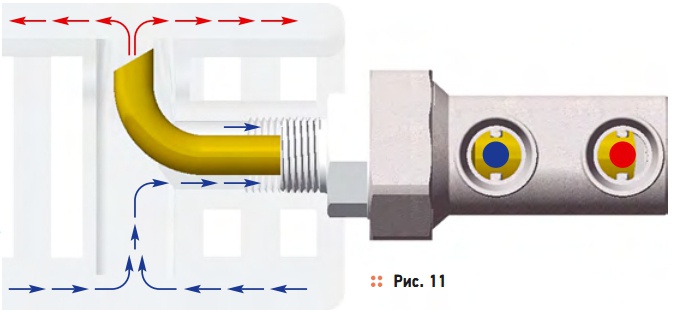

Рис. 11

Рис. 11

Каждый монтажник или проектировщик проходит несколько этапов профессионального роста. Когда бизнес молод и накопленного опыта еще нет, как правило, своим заказчикам предлагаются недорогие и максимально простые решения. Впоследствии, устранив протечки, заменив преждевременно изношенное оборудование, потеряв немало времени и денег, а иногда и подмочив репутацию, монтажник задумывается о переходе на более качественную и надежную, как говорится, «беспроблемную» продукцию.

Разумеется, и более дорогую. Здесь основными критериями выбора становятся инновации производителя, универсальность и оригинальность его решений, широкий модельный ряд, простота монтажа и т.п. В то же время продукция не должна быть неоправданно дорогой и окупать себя максимально быстро. Этим критериям соответствует весь ассортимент FAR, что и делает его столь популярным среди монтажных организаций по всей России.

Итальянский завод FAR Rubinetterie S.p.A. предлагает большой спектр вентилей и узлов для подключения современных отопительных приборов: регулирующие вентили; запорно-балансирующие вентили; терморегулирующие клапаны; четырехходовые узлы для однотрубной системы; четырехходовые узлы для двухтрубной системы. Выходы подключаемых трубопроводов системы отопления могут быть как из пола, так и из стены.

Вентили и узлы монтируются на пластиковые, металлопластиковые, медные и стальные трубы. При этом подключение пластиковых, металлопластиковых и медных труб диаметром от 14 до 20 мм производится напрямую концовками FAR с метрической резьбой М24×19. По надежности данное соединение сопоставимо с пресс-соединением — даже если гайки ослабевают после цикла нагрева/охлаждения, то соединение останется герметичным за счет двойных кольцевых уплотнений и более частого шага нарезки метрической резьбы.

Вентили размером ½ʺ могут устанавливаться в отопительные системы с рабочим давлением 16 атм. Сейчас проводятся испытания и в ближайшее время станут доступны вентили размером ¾ʺ на рабочее давление 16 атм — в то время как основные производители, присутствующие на российском рынке, предлагают осуществлять монтаж высокопрочных радиаторов вентилями на 10 атм. Вентили размером ½ʺ поставляются на российский рынок с уже нанесенным уплотнительным материалом на хвостовике, что исключает дополнительные затраты и риск неправильного монтажа.

Угловые вентили FAR ручного управления имеют очень низкое гидравлическое сопротивление, сопоставимое с шаровыми кранами. Например, пропускная способность регулирующих и запорных вентилей ¾ʺ составляет, соответственно, 5 и 6 м3/ч. Использование терморегулирующей арматуры — не прихоть и не дань моде. С ее помощью создают комфортные условия и ощутимо экономят на эксплуатационных расходах.

СНиП 41-01–2003 «Отопление, вентиляция и кондиционирование» рекомендует устанавливать их «как правило», а МГСН 2.01–99 более жестко это регламентирует: «В системах отопления зданий надлежит предусматривать автоматическое регулирование отопительных приборов путем установки термостатов». Собственно, цена даже самых дорогих устройств не столь велика, чтобы всерьез задумываться, а стоит ли игра свеч? Ответ почти всегда однозначен — стоит.

Обычно терморегулирующие клапаны имеют механизмы гидравлической преднастройки, представляющие собой устройства, изменяющие (сужающие) площадь живого сечения потока из затвора клапана. В результате устройство преднастройки совместно с затвором очень сильно заужает поток, и клапан становится местом сбора грязи, вызывая непроходимость трубопровода. Тем более, что чистота теплоносителя в отечественных системах отопления, особенно со стальными трубами и стальными радиаторами, оставляет желать лучшего.

Терморегулирующие клапаны FAR засоряются меньше, т.к. в них нет функции преднастройки. Гидравлическая балансировка контура при установке вентилей FAR осуществляется запорными клапанами, в отличие от других производителей. Терморегулирующие клапаны FAR имеют поступательно перемещающийся подпружиненный золотник с ходом 3,5 мм. Шток имеет два сальниковых О-образных уплотнения из высокотемпературной резины EPDM.

При изменении положения штока меняется расход теплоносителя через отопительный прибор, и тем самым регулируется теплоотдача отопительного прибора. Комфортная комнатная температура задается поворотом пластиковой регулирующей ручки на клапане, или установленной вместо нее термостатической или электротермической головкой, которая в автоматическом режиме управляет работой клапана (рис. 2).

Использование электротермических головок хотя и незначительно удорожает узел подключения, но сохраняет при этом изначальную пропускную способность вентиля. Терморегулирующие клапаны с электротермическими головками, управляемыми комнатными термостатами, эффективны для автоматического регулирования теплоотдачи встроенных в пол конвекторов (рис. 3).

Для полотенцесушителей наиболее удобны угловые вентили с осью буксы, ортогональной каналам входа и выхода, т.к. в этом случае ручки вентилей и термостатическая головка располагаются параллельно стене и менее подвержены внешним ударам (например, от открывающихся дверей), что особенно актуально в условиях стесненного пространства (рис. 4). Для современных отопительных приборов внешний вид важен уже потому, что они все чаще не скрываются от нашего взгляда.

Это касается и арматуры. Дизайн-вентили LadyFar сочетают в себе хорошие эксплуатационные характеристики и отличный внешний вид. Они имеют различную отделку: цвет лакированный латуни, серебристый металлик, белая эмаль с позолотой, а также белая эмаль с никелированными присоединениями. В серии LadyFar, кроме стандартных запорных и терморегулирующих вентилей, присутствуют узлы нижнего подключения для однотрубных и двухтрубных систем.

Узлы применяются при скрытой разводке трубопроводов, увеличивая надежность системы, поскольку удается избежать скрытых соединений трубопроводов. Узел нижнего подключения с терморегулирующим и запорным вентилем имеет автономно регулируемый байпас. При полностью закрытом байпасе узел устанавливается в двухтрубной системе, а при частичном или полностью открытом байпасе — в однотрубной системе (рис. 5). Подсоединения узлов выполнены под концовки FAR с метрической резьбой 24×19.

Универсальный узел нижнего подключения (рис. 6) с терморегулирующим и запорным вентилем устанавливается в однотрубных или двухтрубных отопительных системах, при нижней скрытой разводке трубопроводов к радиатору (рис. 7). Данные, полученные экспериментальным путем, показывают, что теплоотдача радиатора при нижнем одноточечном подключении снижается на 5 % от номинального значения теплоотдачи Теплоноситель вводится в радиатор через трубку-зонд и выводится через кольцевой канал вокруг зонда в корпусе узла.

Для оптимального распределения теплоносителя по радиатору и максимальной теплоотдачи радиатора длина зонда должна составлять ½ или ⅔ длины радиатора. При необходимости большей длины зонда в ассортименте FAR есть зонды длиной 700 и 1000 мм. Узел имеет автономно регулируемый байпас, находящийся под терморегулирующим вентилем. При полностью закрытом байпасе узел устанавливается в двухтрубной системе, а при частичном или полностью открытом байпасе — в однотрубной.

Есть также терморегулирующий узел без запорно-балансирующего клапана, пропускная способность которого примерно на 7 % выше (рис. 8). Из регулирующих узлов, которых в ассортименте FAR около 20 видов, хотелось бы остановиться на узле для однотрубной системы с наибольшей пропускной способностью — 3,5 м3/ч. Узел имеет регулирующий вентиль и нерегулируемый байпас. Открытие и закрытие прохода теплонесущей жидкости к нагревателю производится вручную с помощью специальной ручки.

Система внутренних проходов, определяющаяся положением ручки, изменяет количество жидкости, которая протекает через нагреватель, сохраняя неизменной общую емкость контура. Подключение подающего и обратного трубопровода к узлу взаимозаменяемо. Экспериментально установлено, что при выпуске теплоносителя через кольцевой канал вокруг зонда и возврате через зонд, теплоотдача при больших расходах 150 кг/ч (характерных для однотрубной системы) уменьшается ниже номинальной менее чем на 5 % (рис. 9).

На базе корпуса узла с различными насадками можно осуществить подвод теплоносителя в верхнюю точку радиатора или подключить «одноместным» способом стальной панельный радиатор. Подключение стального панельного радиатора достигается заменой зонда с прямого на изогнутый. Теплоноситель вводится в радиатор через изогнутую трубкузонд и выводится через кольцевой канал вокруг зонда в корпусе узла (рис. 10 и 11).

Оборудование итальянского завода FAR Rubi-netterie S.p.A. хорошо известно в России и успешно поставляется в нашу страну уже 15 лет. Многообразие вариантов и универсальность подсоединения к любой системе позволяют подобрать оптимальную по типоразмеру и параметрам арматуру FAR, как для нового строительства, так и для ремонтных работ в уже построенных объектах.
