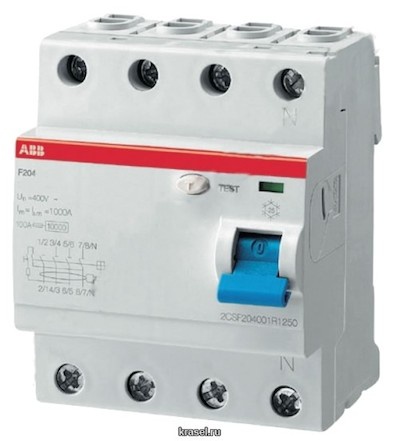

По условиям функционирования УЗО подразделяются на следующие типы: АС, А, В, S, G. УЗО типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. УЗО типа А — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие. УЗО типа В — устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи. УЗО типа S — устройство защитного отключения, селективное (с выдержкой времени отключения). УЗО типа G — то же, что и типа S, но с меньшей выдержкой времени.
Принципиальное значение при рассмотрении конструкции УЗО имеет разделение устройств по способу технической реализации на следующие два типа: 1. Функционально не зависящие от напряжения питания (электромеханические). Источником энергии, необходимой для функционирования— выполнения защитных функций, включая операцию отключения, является для устройства сам сигнал— дифференциальный ток, на который оно реагирует; 2. Функционально зависящие от напряжения питания (электронные). Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника. Применение устройств, функционально зависящих от напряжения питания, более ограничено в силу их меньшей надежности, подверженности воздействию внешних факторов и др. Однако основной причиной меньшего распространения таких устройств является их неработоспособность при часто встречающейся и наиболее опасной по условиям вероятности электропоражения неисправности электроустановки, а именно— при обрыве нулевого проводника в цепи до УЗО по направлению к источнику питания. В этом случае «электронное» УЗО, не имея питания, не функционирует, а на электроустановку по фазному проводнику выносится опасный для жизни человека потенциал. В конструкции «электронных» УЗО, производимых в США, Японии, Южной Корее и в некоторых европейских странах, как правило, заложена функция отключения от сети защищаемой электроустановки при исчезновении напряжения питания. Эта функция конструктивно реализуется с помощью электромагнитного реле, работающего в режиме самоудерживания. Силовые контакты реле находятся во включенном положении только при протекании тока по его обмотке (аналогично магнитному пускателю). При исчезновении напряжения на вводных зажимах устройства якорь реле отпадает, при этом силовые контакты размыкаются, защищаемая электроустановка обесточивается. Подобная конструкция УЗО обеспечивает гарантированную защиту от поражения человека в электроустановке и в случае обрыва нулевого проводника. В США применяются в основном УЗО, встроенные в розеточные блоки. На одном объекте, например, небольшой квартире устанавливается по 10-15 устройств. Розетки, не оборудованные УЗО, обязательно запитываются шлейфом от розеточных блоков с УЗО. В России, в отличие от общепринятой в мировой практике концепции, целым рядом предприятий производятся электронные УЗО на базе типового автоматического выключателя.
Эти устройства функционируют следующим образом: При возникновении дифференциального тока с модуля защитного отключения, содержащего дифференциальный трансформатор и электронный усилитель, на скомпонованный с модулем автоматический выключатель подается либо электрический сигнал (на модифицированную катушку токовой отсечки), либо с якоря промежуточного реле через поводок осуществляется механическое воздействие на механизм свободного расцепления выключателя. В результате автоматический выключатель срабатывает и отключает защищаемую цепь от сети. При отсутствии напряжения на входных зажимах такого устройства (например, при обрыве нулевого проводника до УЗО), во-первых, из-за отсутствия питания не функционирует электронный усилитель, во-вторых, отсутствует энергия, необходимая для срабатывания автоматического выключателя. Таким образом, в случае обрыва нулевого проводника в питающей сети устройство неработоспособно и не защищает контролируемую цепь. При этом в данном аварийном режиме (при обрыве нулевого проводника) опасность поражения человека электрическим током усугубляется, так как по фазному проводнику через неразомкнутые контакты автоматического выключателя в электроустановку выносится потенциал. Пользователь, полагая, что в сети напряжения нет, теряет обычную бдительность по отношению к электрическому напряжению и часто предпринимает попытки устранить неисправность и восстановить электропитание— открывает электрический щит, проверяет контакты,— подвергая тем самым свою жизнь смертельной опасности. В европейских странах— Германии, Австрии, Франции электротехнические нормы допускают применение УЗО только первого типа— не зависящих от напряжения питания. УЗО второго типа разрешено применять в цепях, защищаемых электромеханическими УЗО, только в качестве дополнительной защиты для конечных потребителей, например, для электроинструмента, нестационарных электроприемников и т.д. Электромеханические УЗО производят ведущие европейские фирмы— Siemens, ABB, GE Power, ABL Sursum, Hager, Kopp, AEG, Baco, Legrand, Merlin-Gerin, Circutor и др. В России большое распространение получили электромеханические устройства АСТРО*УЗО. Более 30 модификаций АСТРО*УЗО серийно производятся государственным предприятием — ОПЗ МЭИ. В качестве примечания необходимо отметить, что, к сожалению, на отечественном рынке появилось огромное количество самых разнообразных подделок УЗО и устройств не установленного происхождения, имеющих часто привлекательный внешний вид, но по техническим параметрам не выдерживающих даже приемосдаточных испытаний. Применение подобных устройств, учитывая особое назначение УЗО— защиту жизни и имущества человека, является совершенно недопустимым. Поэтому, при приобретении УЗО необходимо обратить особое внимание на наличие сопроводительной технической документации, в том числе обязательно двух сертификатов— сертификата соответствия и сертификата пожарной безопасности. Существует класс приборов— УЗО со встроенной защитой от сверхтоков (RCBO), так называемые «комбинированные» УЗО . Практически все фирмы-производители УЗО имеют в своей производственной программе УЗО со встроенной защитой от сверхтоков. Как правило, их доля в общем объеме выпускаемых устройств защитного отключения не превышает одного-двух процентов. Это объясняется довольно ограниченной областью их применения— незначительная, неизменяемая нагрузка, автономный электроприемник и т.п. Показательным примером является освещение рекламных щитов, установленных на уличных павильонах остановок общественного транспорта, где питание двух-трех люминесцентных ламп осуществляется через комбинированное УЗО с номинальным рабочим током 6 А и номинальным отключающим дифференциальным током 30 мА. Конструктивной особенностью УЗО со встроенной защитой от сверхтоков является то, что механизм размыкания силовых контактов запускается при воздействии на него любого из трех элементов— катушки с сердечником токовой отсечки, реагирующей на ток короткого замыкания, биметаллической пластины, реагирующей на токи перегрузки и магнитоэлектрического расцепителя, реагирующего на дифференциальный ток. Применение УЗО со встроенной защитой от сверхтоков, целесообразно лишь в обоснованных случаях, например, для одиночных потребителей электроэнергии. (По материалам www.ploshadka.ru).
За период с 1999 г. по 2002 г. издано и утверждено более 110 новых нормативных документов в области электротехники на федеральном уровне и большое число ведомственных документов. Новые требования, естественно, вводят новые термины, другие системные подходы к устройству и обеспечению безопасности электроустановок.
Наиболее важными направлениями являются: 1. Выделение в отдельную жилу нулевого защитного проводника (РЕ) в групповых сетях для обеспечения благоприятных условий стекания потенциала с токопроводящих частей, оказавшихся под напряжением, и срабатывания защитных аппаратов. Все токоприемники, подключенные к сетям с сечением фазных проводов менее 10 мм2 по меди, должны обеспечиваться специальными защитными проводниками (РЕ), т.е. сети должны быть 3-х или 5-ти проводными. А в жилых и общественных зданиях, согласно ПУЭ п. 7.1.21, 3-х и 5-ти проводными должны быть все сети, питающие однофазные токоприемники, независимо от сечения. 2. Обеспечение системы выравнивания потенциалов на главной заземляющей шине всех сторонних проводящих частей, контуров заземления, нулевых проводников (ПУЭ, Технический циркуляр 6-1/2000 от 11.05.00 (Юг, «Росэлектромонтаж»)). В каждой электроустановке здания должна быть выполнена система уравнивания потенциалов, соединяющая между собой следующие проводящие части: защитные проводники питающей линии; заземляющие проводники к заземлителю (при его наличии); металлические трубы коммуникаций, входящих в здание; металлический каркас здания; металлические части централизованных систем вентиляции и кондиционирования; система молниезащиты; функциональные заземляющие проводники (если на это нет специальных ограничений). Соединение указанных проводящих частей следует выполнять на главной заземляющей шине. 3. Обязательное применение новых защитных аппаратов - УЗО (устройств защитного отключения) (ПУЭ, ГОСТ Р 50571 и др.). УЗО с дифференциальным током уставки 10-30 мА необходимо применять для защиты переносных электроприемников в особо опасных помещениях, в помещениях с повышенной опасностью, в наружных электроустановках, а также для всех переносных электроприемников в жилых и общественных зданиях. 4. Ужесточение требований к классическим защитным аппаратам (автоматическим выключателям) до 125А (ГОСТ 50345-99): аппараты защиты должны отключать токи однофазного короткого замыкания в сетях 380 В за 0,2 с, а в сетях 220 В - за 0,4 с (т.е. все автоматические выключатели (АВ) до 125 А должны иметь в своем составе электромагнитный расцепитель («отсечку»); контакты АВ должны быть недоступными для случайного прикосновения и обеспечивать надежное соединение с проводниками; все аппараты защиты подлежат обязательной сертификации. 5. Усиление требований к электропроводкам: запрещение применения алюминиевых проводов малых (до 16 мм2) сечений; запрещение применения проводников без противопожарных и двойных оболочек; требование по обеспечению сменяемости электропроводки; требование по цветовому обеспечению оболочек электропроводки. 6. Усиление требований к квалификации персонала электромонтажных организаций (ГОСТ Р 50571.1-93, п. 4.1.1). Это актуально, потому что фактически произошел процесс смены электромонтажных организаций. На смену большим, специализированным государственным управлениям и трестам пришли мелкие частные организации, которые более жизнеспособны в рыночных условиях, но практически не уделяют внимания вопросам обеспечения качества и повышения квалификации своих сотрудников. 7. Новые подходы к наладке оборудования, проведению приемосдаточных и профилактических испытаний, измерений электроустановок (ГОСТ Р 50571.1-93, п. 4.2). В этой области приоритет отдан определению напряжения прикосновения как базового параметра, определяющего безопасность электроустановки в целом (по ГОСТ Р 50571.16 эта величина не должна превышать 50 В).
