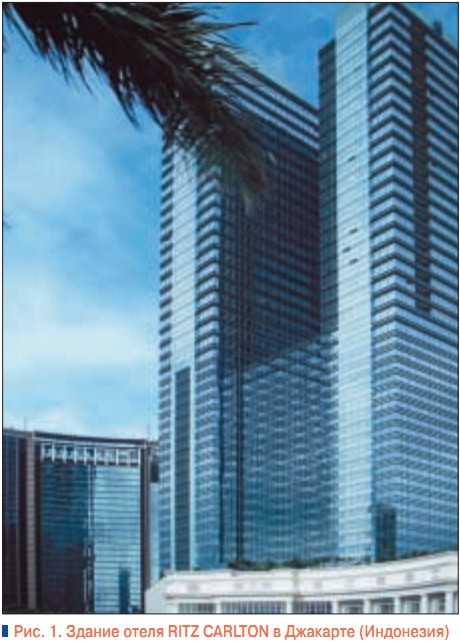

Его уникальность заключается, прежде всего, в интересном и передовом решении систем вентиляции и кондиционирования, установленных компанией FUJITSU GENERAL (Япония).Но сначала несколько слов об объекте. Это высотное здание на 50 этажей, которое состоит из двух башен (рис. 1). Огромный комплекс включает в себя 333 гостиничных номера, 60 люкс апартаментов, многочисленные развлекательные и оздоровительные центры, магазины и рестораны, предприятия бытового обслуживания. Комфортный климат этой ≪громады≫ обеспечивается системой VRFV, включающей 248 наружных и 1189 внутренних блоков. При кондиционировании этого здания инженерам компании FUJITSU GENERAL приходилось решать сложную задачу — найти вариант компактной, эффективной и малошумной системы, которая к тому же обладала бы минимальным энергопотреблением. И такое решение было найдено — смонтирована новая серия VRF системы— серия V FUJITSU GENERAL.
Характеристики VRF системы кондиционирования GENERAL серииV:
❏ Мощность наружного блока—от 22 до 120 кВт холода с шагом 5 кВт;
❏ Максимальное количество внутренних блоков в пределах одного фреонового контура— 48;
❏ Допустимое превышение мощности внутренних блоков над мощностью наружного— до 150%;

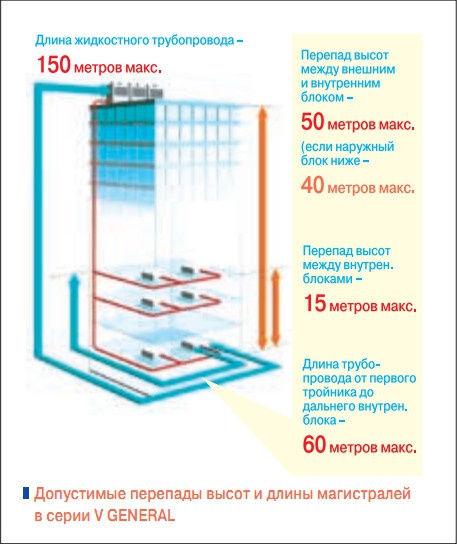

❏ Максимальная длина магистралей от наружного до самого удаленного внутреннего— 150 м;
❏ Максимальный перепад высот между наружным и внутренними блоками— 50 м;
❏ Озонобезопасный фреон R410A.Инверторное регулирование мощности; ❏ Температурный диапазон работы наружного блока— от 43 до –20°С;
❏ Моделей внутренних блоков — 54;
❏ Типов внутренних блоков — 12.
Конструктивное решение
Фактически до конца XX в. при кондиционировании высотных зданий применялась следующая схема кондиционирования: источник холода и свежего воздуха (как правило, чиллер с воздушным конденсатором и центральный воздушный кондиционер) располагались на крыше здания. По вертикальным коллекторным воздуховодам охлажденный воздух подавался ко бслуживаемым помещениям. Также были необходимы трубопроводы, по которым подавалась охлажденная вода к фанкойлам. Данная схема кондиционирования обладает значительными недостатками:
- Потеря площади на транзитные воздуховоды. Вертикальная шахта для воздуховодов и трубопроводов охлажденной воды, проходящая шпилем через все здание, ≪съедает≫ на каждом этаже драгоценные метры полезной площади.
- Необходимость дополнительной противопожарной защиты. Воздуховод, пересекающий противопожарную преграду— перекрытие этажа, нарушает ее целостность. Поэтому при реализации схемы вертикальных воздушных коллекторов дополнительно требуется установка противопожарных клапанов на всех перекрытиях.
- Низкая энергетическая эффективность. Чем дальше располагается источник холода и воздуха от обслуживаемых помещений, тем больше потери холода при его транспортировке, тем больше требуется напор вентиляторов и насосов, тем больше энергопотребление системы кондиционирования.
VRF-системы (мультизональные системы, системы с переменным расходом хладагента) — самый молодой класс систем центрального кондиционирования. Основная идея, заложенная в конструкции данного оборудования, заключается, с одной стороны, в его модульности, с другой стороны,— многозональности. Благодаря модульности (конструктивное преимущество), с помощью класса VRF возможно кондиционирование любого по величине здания.Из одинаковых наружных блоков ≪набирается≫ требуемая мощность охлаждения объекта. При каком либо изменении характеристик объекта кондиционирования система может быть легко расширена с помощью новых блоков.

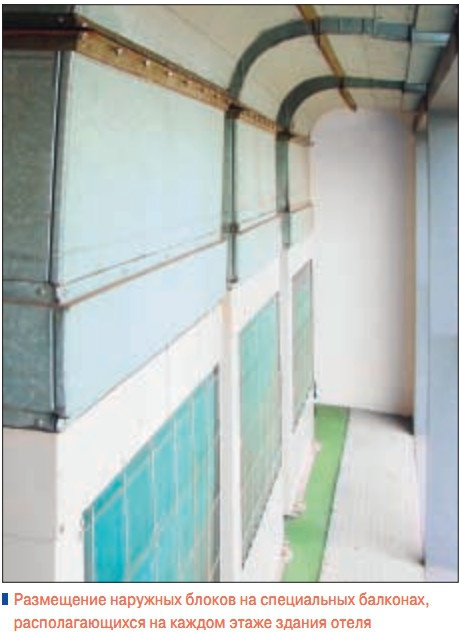

Многозональность (функциональное преимущество) дает пользователю свободу выбора внутренних климатических параметров помещения. Каждый человек— индивидуальность, в т.ч. с точки зрения систем кондиционирования воздуха. Применение ≪усредненных значений≫ неизбежно приводит ккомфорту только части людей в помещении. Другая часть, зачастую большая, будет недовольна воздухом в помещениях при его кондиционировании однозональной системой [1].Схема системы кондиционирования, реализованная в отеле RITZ CARLTON, является поэтажной, т.е. отдельный модуль системы кондиционирования обслуживает только один этаж. Благодаря этому удалось уйти от коллекторных воздуховодов и потери полезной площади здания. Размещение наружных блоков, обслуживающих один этаж, производится на специальных балконах. Фактически для оборудования класса VRF такое решение является идеальным, т.к.нет перепада высоты между внутренними и наружным блоком, следовательно нет проблем с возвратом масла в наружный блок. Для удаления теплого воздуха применяется Г-образный воздуховод в верхней части наружных блоков.
В номерах отеля установлены внутренние блоки канального типа. Конструктивно канальный внутренний блок является самым предпочтительным для отелей с точки зрения дизайна по одной простой причине — он монтируется в скрытом исполнении, встраивается в фальшь-стену или подвесной потолок.

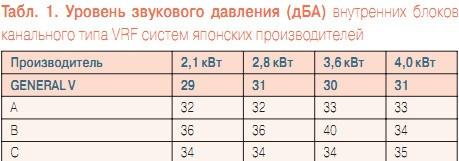

Одно из преимуществ канальных внутренних блоков GENERAL — низкий уровень шума (табл. 1). Благодаря этой важнейшей характеристике системы кондиционирования серии V были выбраны из многих конкурсных предложений кондиционерных компаний для кондиционирования отеля. Дело в том, что в отелях класса А требуется обеспечить в номерах низкий уровень шума (звукового давления).На уровень шума внутреннего блока влияет значительным образом скорость вращения вентилятора. Естественно на максимальной скорости вентилятора уровень шума максимальный, но и производительность кондиционера подбирается исходя из расчетного режима работы — т.е. режима максимальной производительности. Часто производители климатического оборудования в рекламных каталогах приводят характеристики производительности при максимальном режиме, а уровень шума — при минимальной производительности. Естественно, это не совсем корректно, поэтому в табл. 1 приведены уровни звукового давления канальных внутренних блоков в расчетном режиме.
Подготовка приточного воздуха
Температура воздуха в Джакарте для теплого периода редко опускается ниже 35°С, при том что относительная влажность— около 80%. Поэтому для подачи приточного воздуха в номера отеля также используются канальные внутренние блоки VRFсистемы, но уже высоконапорного исполнения. Напор вентилятора достигает 300 Па, это позволяет прокачать элементы вентиляционной сети (наружный клапан, фильтр, приточные решетки, шумоглушители) и воздуховоды. Приточные установки построены по прямоточной схеме (без рециркуляции)— для VRF-системы серии V это один из возможных вариантов компоновки. После канального кондиционера приточный воздух с температурой +25°С подается в помещения отеля, а внутренние теплоизбытки снимаются канальными блоками, работающими на рециркуляцию. Воздуховоды для подачи приточного воздуха выполнены в теплоизоляции.
Система управления
Кроме стандартных проводных и ИК индивидуальных пультов управления серия V GENERAL позволяет использовать специальные пульты гостиничного типа. Пульт не имеет функции таймера и не содержит кнопки выбора режима работы кондиционера. Пользователь может только включить или выключить внутренний блок, выбрать комфортную температуру в помещении, установить требуемую скорость вентилятора. Особенностью данного пульта является экран с подсветкой. При нажатии любой кнопки включается встроенная лампа и выключается в течении пяти секунд после установки требуемых параметров работы. Легкий в эксплуатации, установке и обращении этот пульт позволяет управлять одновременно до 4 внутренними блоками. Система централизованного управления в отеле выполнена на базе персонального компьютера.
* К гостиницам категории А относятся гостиницы, имеющие по международной классификации четыре и пять звезд, кк атегории Б — три звезды, ккатегории В— менее трех звезд.
