Предлагая широкий спектр систем кондиционирования, японский производитель Fujitsu General Ltd. невольно ставит перед покупателями сложную задачу оптимального выбора. Ведь для решения проблемы кондиционирования, неважно, скромной квартиры или огромного офисного центра, существует сразу несколько решений, которые при одинаковой номинальной холодопроизводительности будут отличаться как ценой, так и потенциальными возможностями.

В этой статье мы сравним два класса систем кондиционирования (мультисплитсистемы и миниVRF) с точки зрения выбора лучшего решения для объектов различного назначения.

General: как сделать оптимальный выбор?  . 3/2012. Фото 1
О системах

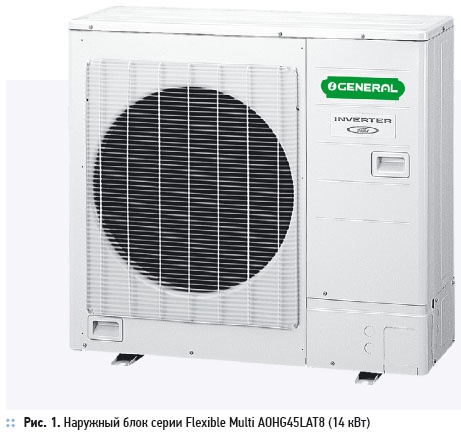

Flexible Multi — инверторные мультисплитсистемы свободной компоновки — были представлены потребителю в начале 2011 г. Эти системы быстро получили широкое распространение во всех странах-импортерах, в т.ч. и у нас, благодаря своим техническим и потребительским характеристикам, таким как высокая энергоэффективность, компактные размеры наружных и внутренних блоков, легкость проектирования, простота монтажа и эксплуатации.

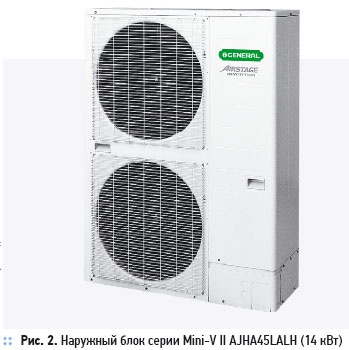

Инверторные миниVRF-системы последнего поколения MiniV II на рынке появились чуть позже — в конце 2011 г., придя на смену серии Airstage J. Новое поколение минимультизональных систем существенно отличается от предыдущего, как конструкционно, так и по техническим характеристикам. MiniV II выделяется высочайшей энергоэффективностью, широким выбором подключаемых внутренних блоков и систем управления, а также большой допустимой длиной трассы. Оба класса систем рассчитаны на применение на объектах, состоящих из нескольких помещений с общей кондиционируемой площадью от 50 до 200 м2. Как правило, это небольшие офисы и рестораны, а также коттеджи и габаритные квартиры.

Чтобы сделать оптимальный выбор системы кондиционирования для таких объектов, необходимо учитывать как минимум несколько параметров: технические характеристики (допустимая длина трассы и перепад высот, гарантированный диапазон рабочих температур, уровень шума и т.п.), функциональные возможности (режимы работы, функции, дополнительные настройки), возможности систем управления (индивидуальные пульты управления, центральные ПУ, управление с компьютера и через открытые сети) и, конечно же, финансовые затраты (цена оборудования, стоимость монтажа, эксплуатационные затраты).

General: как сделать оптимальный выбор?  . 3/2012. Фото 2

Модельный ряд
Модельный ряд Flexible Multi представлен шестью наружными блоками холодопроизводительностью от 4 до 14 кВт и возможностью подключения от двух до восьми внутренних блоков. Внутренние блоки можно выбрать из 24 моделей настенного, напольного, кассетного, канального и напольно-подпотолочного типа мощностью от 2 до 7 кВт. Большинство внутренних блоков, применяемых в этой серии, используются и в сплитсистемах, в т.ч. и дизайнерская серия настенных внутренних блоков Winner White, удостоенная двух международных наград Good Design Award ’2011 и iF Product Design Award ’2012.

Наружные блоки систем Airstage MiniV II представлены тремя моделями, холодопроизводительностью 11,2, 14 и 15,5 кВт и возможностью подключения от двух до девяти внутренних блоков. Внутренние блоки применяются точно такие же, как и для полноразмерных VRF-систем General Airstage V II, за исключением канальных блоков от 18 до 25 кВт. Таким образом, для установки доступны любые из 52 моделей настенного, кассетного, канального, напольно-подпотолочного и подпотолочного типа мощностью от 2,2 до 14 кВт.В обоих классах систем допускается подключение внутренних блоков с суммарной мощностью, превосходящей номинальную холодопроизводительность наружного блока. Загрузка систем Airstage MiniV II допускается в диапазоне от 50 до 130 %, а для систем Flexible Multi варьируется и, в зависимости от наружного блока, может достигать 180 %. Возможные варианты комбинаций представлены в рекламной и технической документации для этих систем. Учитывая это, можно отметить, что для серии Flexible Multi допускается подключение внутренних блоков суммарной мощностью от 4,1 до 18,2 кВт, а для MiniV II — от 5,6 до 20,1 кВт (расчет ведется по номинальной производительности, указанной в документации). Но при этом необходимо учитывать, что при загрузке свыше 100 % производительность внутренних блоков при одновременной работе будет меньше номинальной.

С другой стороны, чем больше помещений кондиционируется в рамках одной системы, тем больше времени часть внутренних блоков будет работать со сниженной тепловой нагрузкой или будет выключена совсем.

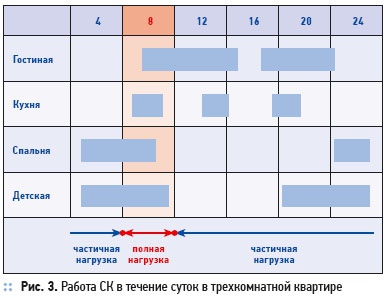

На это влияет несколько факторов, основными из которых являются неодновременность максимальных теплопритоков от солнечной радиации и изменяющиеся режимы использования помещений в течение суток. Как правило, расчет теплоизбытков помещений ведется исходя из максимальной загрузки оборудования, максимального количества людей, максимальной солнечной радиации и т.д. Когда система кондиционирования обслуживает большое количество помещений, вступает в силу закон больших чисел. Вероятность того, что все эти максимумы будут одновременны, крайне мала. Так, например, при анализе работы системы кондиционирования в квартире выявлено, что большую часть времени система работает с частичной загрузкой (рис. 3).
General: как сделать оптимальный выбор?  . 3/2012. Фото 3
В офисных помещениях можно наблюдать схожую картину, хоть и неодновременность работы будет прослеживаться в меньшей степени. Когда система кондиционирования обслуживает группу помещений, например, переговорную комнату и офисные помещения, то во время проведения совещания нагрузка на офисные помещения снижается, т.к. многие сотрудники находятся в это время в переговорной. И наоборот, когда совещания нет, система кондиционирования в переговорной отключена, офисные помещения испытывают увеличение теплоизбытков.

Таким образом, при правильном подборе оборудования подключение внутренних блоков с суммарной мощностью, превышающей мощность наружного блока, оправдано как с технической, так и экономической точки зрения, но увеличение загрузки свыше 120–130 % чревато заметным снижением производительности в пиковые режимы работы.

Технические характеристики
Если не допущено существенных ошибок в подборе для обеих систем можно гарантировать высокий уровень комфорта во всех кондиционируемых помещениях. Для каждого внутреннего блока можно выбрать свою температурную уставку и скорость вращения вентилятора, но стоит иметь в виду, что режим работы в рамках одного гидравлического контура системы для всех внутренних блоков может быть только одинаковым (либо охлаждение, либо обогрев). То есть, невозможна одновременная работа части внутренних блоков на охлаждение, а части на обогрев.

Но, если учесть при проектировании расположение кондиционируемых помещений и использовать две независимые системы для помещений, ориентируемых на разные стороны света, то клиенты будут полностью удовлетворены даже в межсезонье. Конструктивно принципиальная разница между системами в том, что контроль расхода хладагента во внутренних блоках Flexible Multi осуществляется электронно-регулирующими вентилями (ЭРВ), установленными в наружном блоке на каждой жидкостной линии или в блоке-распределителе (для AOHG45LAT8), а в MiniV II ЭРВ установлены как в наружном, так и в каждом внутреннем блоке, что обеспечивает более точное поддержание заданной температуры.

Но ЭРВ, встроенное во внутренний блок, немного увеличивает его шумовые характеристики. Хотя в обеих сериях есть блоки, способные работать практически бесшумно: в Flexible Multi это настенные блоки, уровень шума которых начинается от 21 дБ(А), а в MiniV II это компактные канальные блоки с уровнем шума от 22 дБ(А). Увеличенный диапазон рабочих температур наружного воздуха (от –5 °C до +46 °C в режиме охлаждения, от –20 °C до +21 °C в режиме обогрева) гарантирует высокую эффективность работы MiniV II в различных климатических условиях. У Flexible Multi диапазон рабочих температур отличается для разных наружных блоков и немного скоромнее, в частности, для AOHG45LAT8 работа в режиме охлаждения допускается от –5 °C до +46 °C, а в режиме обогрева от –15 °C до +24 °C. Но эффективность работы при различных условиях эксплуатации изменяется по разному, особенно это заметно в режиме обогрева. Если сравнить мощность наружных блоков с номинальной теплопроизводительностью 16 кВт (действительной при уличной температуре +7 °C) при эксплуатации в режиме обогрева, когда на улице –15 °C, то для Flexible Multi AOHG45LAT8 реальная производительность снизится до 9,6 кВт, т.е. на 40 %, а для MiniV II AJHA45LALH всего на 23 %, до 12,2 кВт.

Говоря о производительности, не стоит забывать и об энергоэффективности, которая определяется отношением производительности к потребляемой мощности. В основном в каталогах указываются значения EER и COP, которые соответствуют номинальному режиму (100 % тепловая нагрузка при стандартных условиях). Это может быть удобно для быстрой оценки эффективности оборудования и сравнения различных систем и конкурентных продуктов.

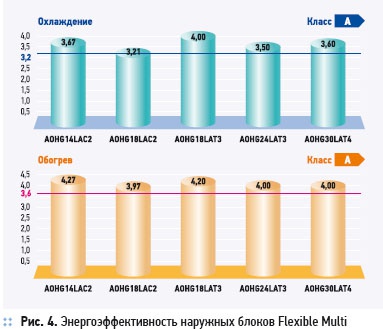

Наружные блоки Flexible Multi холодопроизводительностью от 4 до 8 кВт имеют высокие значения коэффициента энергоэффективности, как для режима охлаждения (EER), так и для режима обогрева (COP), и по европейской классификации, действующей и в России, относятся к классу «A» (рис. 4).
General: как сделать оптимальный выбор?  . 3/2012. Фото 4

Что касается наружного блока AOHG45LAT8, то значения номинальных коэффициентов у него несколько скромнее — EER = 2,69, а COP = 3,16. Но, необходимо отметить, что для мультисплитсистем мощностью свыше 12 кВт на сегодняшний день нет единой европейской методики измерения номинальных значений, и производители указывают эти параметры для разных комбинаций блоков, что делает сравнение некорректным. Но с точки зрения потребителя важно не столько номинальные значения коэффициентов, сколько реальное годовое энергопотребление системы. А эти данные можно ориентировочно рассчитать, только имея значения коэффициентов при частичной загрузке. При разработке AOHG45LAT8, который конструкционно сильно отличается от наружных блоков Flexible Multi меньшей мощности, учтено, что наружный блок мультисплитсистемы полностью нагружен не более 15 % всего рабочего времени, поэтому в этой серии существенно увеличена эффективность работы при частичной загрузке. Например, при нагрузке вполовину от номинала, EER достигает 4,75, а COP — 4,98 (рис. 5).
General: как сделать оптимальный выбор?  . 3/2012. Фото 5

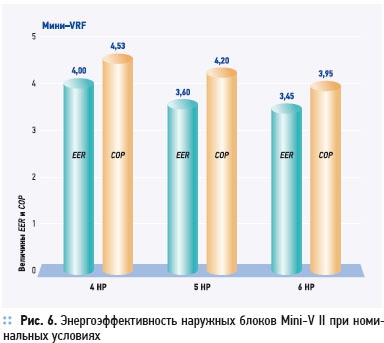

В серии MiniV II энергоэффективность еще выше как на «номинале», так и при частичной нагрузке. Весь модельный ряд наружных блоков системы имеет класс энергоэффективности «A». При частичной загрузке значения коэффициентов возрастают, а наиболее энергоэффективным для MiniV II является режим с 50 % загрузкой системы, который, по оценкам европейских исследователей, соответствует более чем 40 % рабочего времени системы. Так, для наружного блока AJHA54LALH (15,5 кВт) при загрузке в 50 % значение EER достигает 5,73, а COP — 5,75.
General: как сделать оптимальный выбор?  . 3/2012. Фото 6

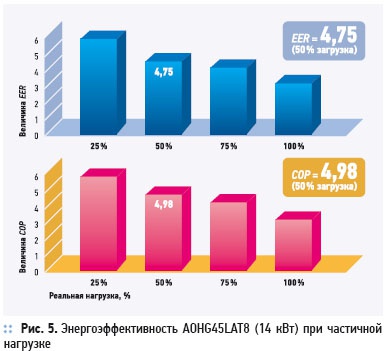

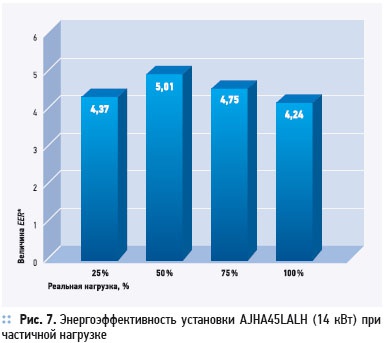

Как видно из приведенных графиков (рис. 5 и 7), при номинальных условиях энергоэффективность наружного блока MiniV II AJHA45LALH на 25 % выше, чем у Flexible Multi AOHG45LAT8, хотя при 50 % загрузке значения выравниваются, а при 25 % — у AOHG45LAT8 явное преимущество.

Дело в том, что системы Flexible Multi все-таки в большей степени предназначены для использования в коттеджах и больших квартирах, где загрузка в диапазоне от 20 до 50 % соответствует 70–80 % времени работы кондиционера, а MiniV II — в офисах, где этот диапазон смещен и соответствует 40–80 % от номинальной производительности. Также стоит отметить, что как в AOHG45LAT8, так и MiniV II есть дополнительные энергосберегающие режимы, а также режимы повышенной производительности, которые можно настроить с помощью встроенного в наружный блок сервисного пульта управления.
General: как сделать оптимальный выбор?  . 3/2012. Фото 7

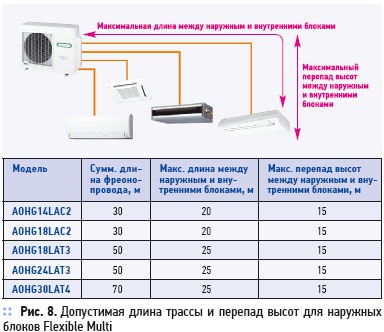

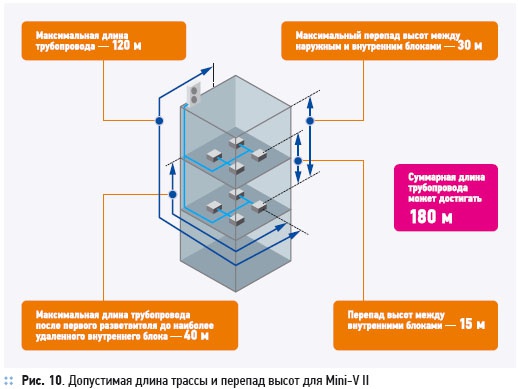

Важным аспектом при выборе одной из этих двух серий является допустимая длина трассы и перепад высот, т.к. зачастую размещение наружного блока жестко регламентировано.Для наружных блоков Flexible Multi мощностью до 8 кВт длина трассы до каждого внутреннего блока не должна превышать 25 м (рис. 8), что ограничивает применение таких систем на многих объектах.
General: как сделать оптимальный выбор?  . 3/2012. Фото 8

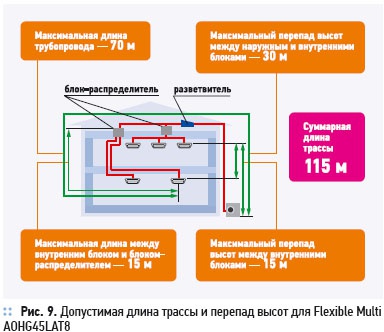

Существенно больше возможностей у AOHG45LAT8, который имеет отличную от классических мультисплитсистем схему разводки трубопроводов, больше похожую на ту, что применяется в VRF-системах. Подключение внутренних блоков осуществляется не с помощью отдельных пар труб, идущих напрямую к наружному, а через блоки-распределители, которые соединяются между собой с помощью разветвителей. Такая схема подключения, а также конструкционные улучшения в холодильном контуре позволили увеличить допустимую длину трассы от наружного до самого дальнего внутреннего блока до 70 м, а перепад высот между наружным и внутренним блоком до 30 м. Но если условия по размещению блоков таковы, что нет возможности соответствовать ограничениям, установленным производителем, то тогда необходимо рассматривать применение серии MiniV II.

General: как сделать оптимальный выбор?  . 3/2012. Фото 9

При размещении наружных блоков стоит обратить внимание не только на соответствие требованиям производителя по длине трассы, но и на такой немаловажный момент как шум. Для наружного блока Flexible Multi AOHG45LAT8 уровень звукового давления в режиме охлаждения составляет 56 дБ(А), а для MiniV II AJHA45LALH — 51 дБ(А). Это связано с конструкционными особенностями блоков, ведь AOHG45LAT8 отличается очень компактными размерами и имеет только один вентилятор, тогда как AJHA45LALH двухвентиляторный, и, соответственно, может обеспечить требуемый теплосъем с меньшей скоростью вращения.

General: как сделать оптимальный выбор?  . 3/2012. Фото 10

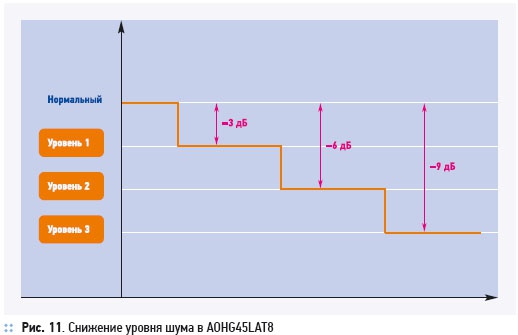

Для комфортной эксплуатации системы ночью или в другие моменты, когда требуется минимизировать шум от наружных блоков, возможна активация специальных режимов. Для AOHG45LAT8 доступно три уровня предварительной настройки (рис. 11).
General: как сделать оптимальный выбор?  . 3/2012. Фото 11
Режим активируется с помощью внешнего управляющего сигнала или с центрального пульта управления, но необходимо учитывать, что при снижении уровня шума снижается и производительность наружного блока.

General: как сделать оптимальный выбор?  . 3/2012. Фото 12

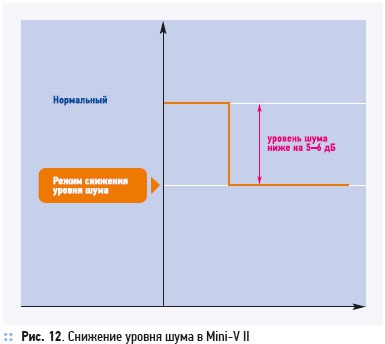

В миниVRF есть только один уровень снижения, который может активироваться по внешнему сигналу.

General: как сделать оптимальный выбор?  . 3/2012. Фото 13

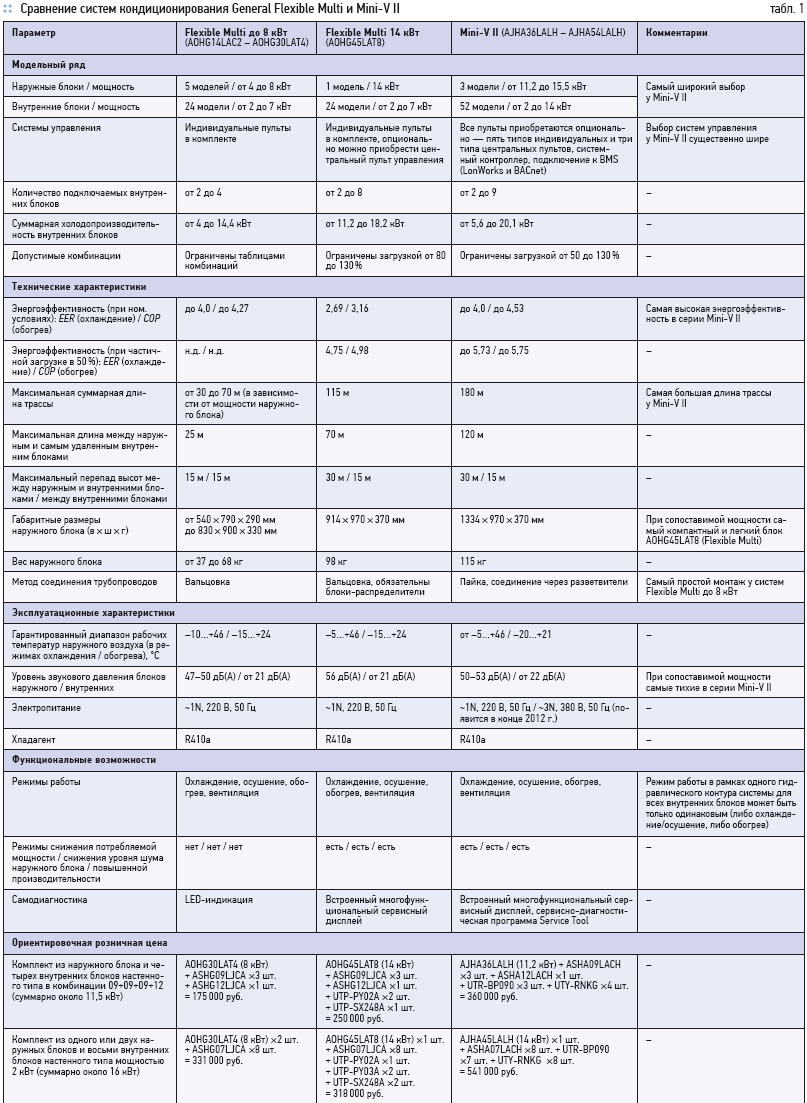

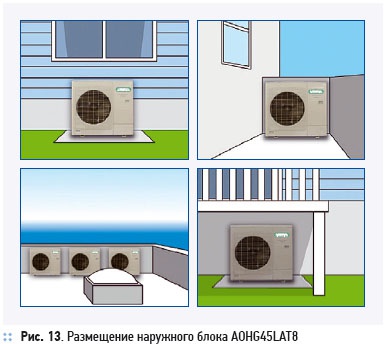

Благодаря уникальным компактным размерам наружного блока AOHG45LAT8 (914 × 970 × 370 мм) можно легко найти место для его размещения. Высота наружных блоков миниVRF больше на 146 % и составляет 1334 мм, хотя остальные габариты точно такие же. Нa стр. 75 представлена сравнительная таблица основных параметров систем.
