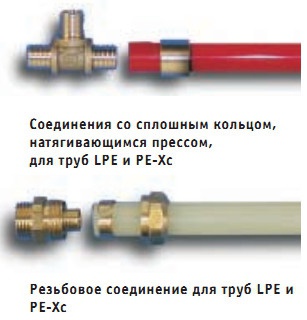

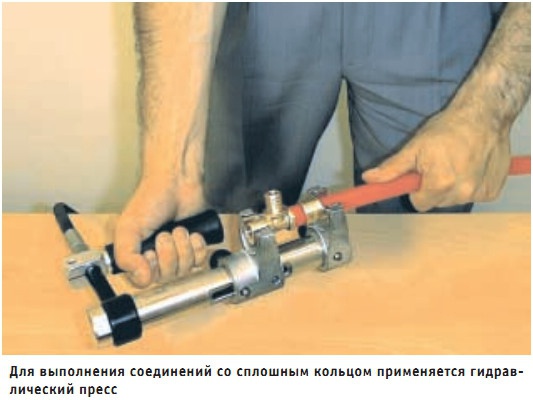

Идеальным решением, на примере которого можно проиллюстрировать широкие возможности применения полимерных труб во внутренних системах, является система KAN-therm производства фирмы KAN. Система KAN-therm Система KAN-therm - это очень интересный пример внутренних систем из полимерных труб. Благодаря использованию нескольких групп материалов, система KAN-therm объединяет преимущества разных типов труб в одной системе, которая обеспечивает ее функциональное совершенство и оптимальную экономичность. Основным элементом системы KAN-therm являются трубы из структурированного полиэтилена РЕ-Хс и LPE из полиэтилена DOWLEX диаметрами 12...32 мм для систем холодного и горячего водоснабжения (рабочее давление 10 бар, tmax = 60 °С) и центрального (рабочее давление 6 или 10 бар, tmax = 90 °С) и подпольного отопления. KAN-therm используют для прокладывания инсталляций „труба в трубе” в конструкциях пола. Трубы соединяются латунными соединителями. Кроме латунных, для системы KAN-therm предлагаются элементы из материала PPSU (полидифенилсульфон). Гарантия эксплуатации их соединений с трубой — 50 лет. Дифференциация ассортимента, а именно: трубы с PE-Xc и LPE, — дает возможность выбрать материал в соответствии с финансовыми возможностями инвестора при одновременном сохранении всех технических критериев системы. В ассортименте соединителей для полиэтиленовых труб система KAN-therm предлагает соединители резьбовые и со сплошным кольцом, натягивающимся прессом, которые можно без ограничений укрывать в строительных конструкциях (в том числе и в конструкциях пола). Резьбовые латунные соединители для труб LPE и PE-Xc дают возможность монтировать систему с распределителем с помощью гаечного (рожкового) ключа. Соединения с кольцом, надвигаемым прессом, для труб PE-Xc и LPE с использованием элементов из латуни и PPSU, благодаря их надежности, прочности и отсутствию необходимости в дополнительном уплотнении, можно бетонировать непосредственно в конструкциях полов. Есть возможность выполнения разветвленных систем с тройниками. Такие системы, по сравнению с распределительными, характеризуются значительно меньшей материалоемкостью благодаря изъятию распределительных узлов. Это преимущество дает возможность не дублировать трассы трубопроводов, как это делается в случае подключения каждой водоразборной точки отдельным трубопроводом от распределителя. Трубы из поливинилхлорида PVC-U (для холодного водоснабжения) и хлорированного поливинилхлорида PVC-C (для горячего водоснабжения и отопления) системы KAN-therm предлагаются диаметрами от 16 до 110 мм. Это жестко соединяемые путем полидиффузного склеивания трубы, предназначенные прежде всего для замены стальных труб, проложенных над штукатуркой, а также для прокладывания инсталляций везде, где есть необходимость в трубопроводах больших диаметров. Химическая стойкость труб PVC-C к воздействию агрессивной среды позволяет применять их на промышленных объектах. Уникальное решение, которым являются компенсационные муфты, облегчает компенсацию термических удлинений труб. Быстрая технология полидиффузного склеивания труб с PVC-U и PVC-C не требует сварки, чтобы получить монолитное соединение в местах стыка трубы и фитинга Многослойные трубы PE-Xc/Al/PE-Xc системы KAN-therm диаметрами 14...26 мм предназначены для систем холодного и горячего водоснабжения (рабочее давление 10 бар, tmax = 60 °C), центрального отопления (рабочее давление 10 бар, tmax = 95 °C) и подпольного обогревания. Конструктивно эти трубы состоят из алюминиевой трубы, покрытой извне и из середины структурированным полиэтиленом. Это дает возможность сгибать их, сохраняя приданную форму. Такие трубы используются, подобно PE-Xc и LPE, как для монтажа инсталляций „труба в трубе” в конструкции полов, так и для установления над штукатуркой в определенных границах, например в котельной. Эти трубы соединяются латунными соединителями. Латунный резьбовой патрубок к трубам PE-Xc/Al/PE-Xc пригодный для “работы” с серией элементов 9012.ххх, таких как: колена, тройники, крестовины, которые имеют универсальные гнезда и монтируются с помощью гаечного (рожкового) ключа без закручивания и сварки. Соединители серии 9012.ххх “сотрудничают” также с трубами PE-Xc, LPE и медными с помощью муфт и зажимных соединителей. Соединения с запресовывающимся кольцом для труб PE-Xc/Al/PE-Xc расширяет сферу применения многослойных труб системы KAN-therm, когда необходимо укрыть соединение в строительных перегородках. Такой богатый ассортимент системы KAN-therm дает возможность широко примененять ее при строительстве и ремонте индивидуальных, многоэтажных и общественных строений. Выбор материалов, из которых состоит система KAN-therm, имеет простое техническое обоснование. Чтобы его понять, необходимо сделать короткий обзор свойств полимерных труб, присутствующих на рынке. Типы труб и их свойства Главным критерием деления полимерных труб на разные типы является вид сырья. Чаще всего на рынке встречаются такие трубы:

  • РР — трубы из полипропилена типа 3. Это жесткие трубы, которые соединяются методом термической сварки; предлагаются диаметрами 16...110 мм;

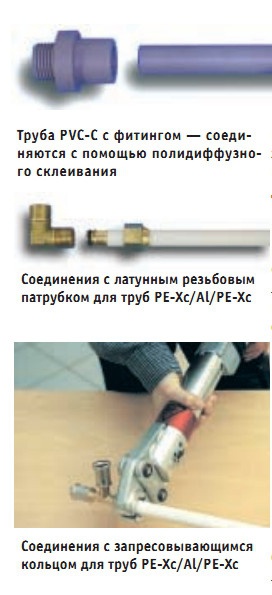

  • PVC-C и PVC-U — трубы на основе поливинилхлорида. Соединяются методом полидиффузного склеивания; предлагаются диаметрами 16...110 мм. Характеризуются наивысшим значением модуля упругости (самые жесткие трубы);
  • РЕХ — трубы из структурированного полиэтилена. Есть несколько методов структурирования труб, поэтому существуют разные обозначения труб: a) PE-Xc — трубы, структурированные потоком электронов, b) PE-Xb — химически структурированные трубы с применением кремния, c) PE-Xa — химически структурированные трубы с применением перекиси водорода. Трубы РЕХ характеризуются высокой эластичностью; соединяются чаще всего с помощью механических латунных соединителей; как правило, предлагается небольшой диапазон диаметров —12...32 мм, чему есть экономически-функциональное объяснение: если эти трубы будут больших диаметров, толщина их стенки будуть значительной толщины, а значит — не будут эластичными, а соединители существенно подорожают.
  • РВ — полибутиленовые трубы. Полибутиленовые трубы, как и трубы из PEX, эластичные; как правило — небольших диаметров; соединяются механическими соединителями.
  • Многослойные трубы — чаще всего на основе полиэтилена с алюминиевым вкладышем. Основой конструкции многослойных труб является внутренняя алюминиевая труба (изготовленная методом сварки ленты), к которой внутри и извне наклеиваются слои полиэтилена, чаще всего структурированного (трубы PE-Xc/Al/PE-Xc). Такая труба, благодаря совмещению свойств металлических и полимерных труб, имеет незначительное термическое удлинение, ее можно сгибать — и она будет сохранять приданную ей форму. Многослойные трубы предлагаются в большом диапазоне диаметров — от 14 до 110 мм, однако производство труб больших диаметров — экономически невыгодно из-за высокой стоимости соединителей, которые в таком случае должны быть механическими латунными.

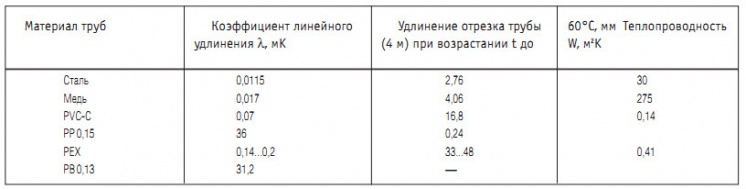

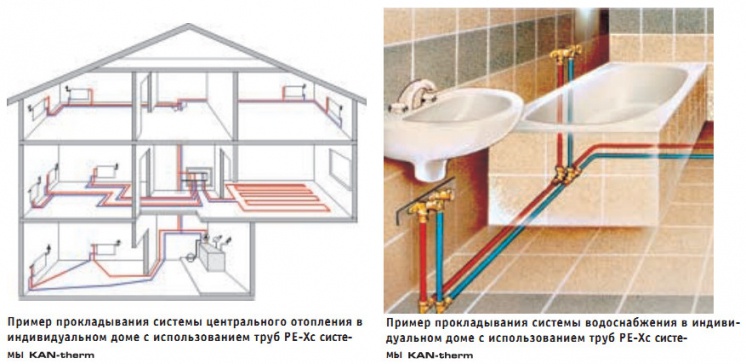

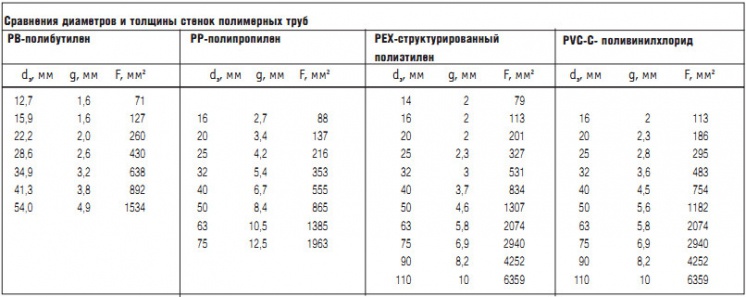

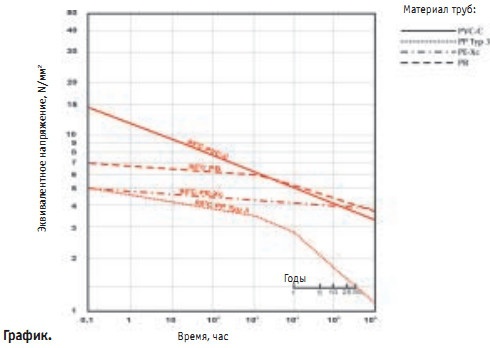

Физические свойства труб обуславливают сферу их применения. Жесткие трубы с PP, PVC-C и PVC-U используются непосредственно для замены стальных труб без изменения трассы трубопроводов. Их можно крепить непосредственно к строительным конструкциям. Эластичные трубы типа PEX и PB применяются для прокладывания внутри строительных конструкций (чаще всего полов) в системе „труба в трубе” и для выполнения горизонтальной системы трубопроводов. Из этих труб можно также устраивать системы: как для подпольного обогревания (непосредственная заливка труб в конструкции пола), так и для обогревания поверхностей, которые контактируют с внешним воздухом, для их осушки и недопущения обледенения (спортивные площадки, террасы, внешние ступеньки, подъезды к гаражу, площадка для геликоптеров на крыше дома). Сравнивая размеры полимерных труб, можно утверждать, что трубы из РР и РВ при одинаковых внешних диаметрах имеют приблизительно одинаковые площади поперечного сечения, но трубы из РР по гидравлическим параметрам соответствуют трубам из PVC-C, меньшим на один порядок, что вызвано толщиной стенки (РР — менее крепкий, чем PVC-C). Трубы из PVC-C обычно имеют меньшую площадь поперечного сечения по сравнению с трубами с РР при одинаковых внешних диаметрах (Ø 50 мм для труб из РР отвечает Ø 40 мм для труб из PVC-C). Площади поперечного сечения труб из РЕХ и РВ — почти одинаковые. На графике представлено допустимое эквивалентное напряжение для разных типов труб при температуре транспортированной среды 95 °С. Эквивалентное напряжение можно без труда представить как функцию внешнего диаметра и толщины стенки трубы на допустимое давление. - PVC-C — материал, значительно прочнее, чем РР; - РЕХ проявляет большую стабильность временной выносливости по сравнению с РВ. На графике отчетливо видно, что PVC-C , намного прочнее, чем материал РР, вместе с тем РЕХ проявляет большую стабильность по сравнению с РВ. Другим важным параметром для проектирования и монтажа инсталляций является термическое удлинение полимерных труб. PVC-C характеризуется почти вдвое меньшим, чем РР, тепловым удлинением и, в противоположность РР, имеет естественные антидиффузные свойства — не пропускает кислород к системам (что особенно важно для ЦО), а значительный модуль упругости PVC-C дает возможность применять линейные компенсаторы теплоудлинения (компенсационные муфты), что практически невозможно сделать, если система изготовлена из РР. Если трубы из РВ и РЕХ — малых диаметров, то термические удлинения не имеют большого значения, поскольку инсталляция из таких труб обычно прокладывается в системе „труба в трубе”, а сами трубы — эластичные (трубы сами укладываются в защитной трубе). Как видим, даже на основании такого короткого анализа можно утверждать, что в составе системы KAN-therm есть элементы из разных материалов, которые имеют оптимальные для разных инсталляций параметры, в зависимости от их назначения и индивидуальных особенностей дома. Статья предоставлена фирмой KAN Sp. Z o. o.
