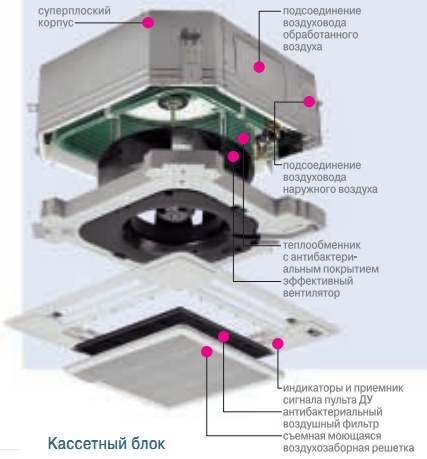

Кассетный блок
Внастоящее время Built-in от SAMSUNG производятся в двух вариантах исполнения: для работы на хладагентах R22 и R410A. Для моделей на R410A возможен выбор одной из двух модификаций: с компрессором постоянной производительности или инверторным компрессором постоянного тока Smart Inverter.
Кассетные блоки CH одно-, двух- и четырехпоточные плюс четырехпоточныемини c габаритным размером 600x600 мм для монтажа в подвесной потолок Армстронг. Производительность варьирует от 2,8 до 14,0 кВт. Особенности:
- подмес свежего воздуха;
- раздача охлажденного воздуха через дополнительный воздуховод;
- антибактериальное покрытие теплообменника внутреннего блока;
- регулируемый напор и независимая фиксация жалюзи.
Компактные (высота однопоточного блока всего 180 мм), привлекательные по дизайну, с низким уровнем шума кассетные блоки от SAMSUNG прекрасно вписываются в любой интерьер офисных и жилых помещений.
Канальные блоки высокого и низкого давления с диапазоном производительности от 3,5 до 17,5 кВт. В этом модельном ряду выделяются:
- низкопрофильные блоки EH высотой 199 мм, производительностью 3,5; 5,0; 7,0 кВт;
- блоки среднего напора DH большой производительности на 14 и 17,5 кВт со статическим давлением до 140 Па. Расход воздуха в этих моделях регулируется бесступенчато;
- высоконапорные блоки HH 10,5; 12,8; 14,0; 17,5 кВт со статическим давлением до 200 Па.
Напольно-потолочные блоки серия FH выполнены в новом дизайне и оборудованы автоматическим приводом вертикальных и горизонтальных заслонок, воздушный фильтр с антибактериальным покрытием Silver Nano.
Производительность систем этого модельного ряда — 5,0 и 7,0 кВт. Все модели снабжены электронным ТРВ и функцией авторестарта. Улучшены их основные характеристики: длина магистрали увеличена до 50 м при перепаде высот до 30 м, снижен уровень шума.
Другие важные изменения — универсальность наружного блока и возможность диспетчеризации. Этого удалось достичь за счет коренной модернизации систем управления. За последние годы инженерная насыщенность зданий возросла в несколько раз. Комплексные инженерные проекты предполагают интеграцию всех систем в единую сеть. Таким образом, возможности систем управления отдельныхузлов оборудования здания выходят на первый план.
Принципы управления, заложенные в новые модели Built-in, позаимствованы у хорошо зарекомендовавших себя на российском рынке мультизональных систем кондиционирования DVM. Применен протокол связи RS-485. Многочисленные приборы и программное обеспечение центрального управления и мониторинга теперь в полной степени доступно и для сплит-систем Built-in. По интеллектуальному уровню сплит-системы SAMSUNG вплотную подошли к блокам класса VRF. Для расширения возможностей сплит-систем предназначен небольшой интерфейсный модуль MIM-B04, устанавливаемый в наружный блок. Целый ряд приборов и специализированных программ обеспечивают поддержание полного спектра возможностей центрального управления и диагностики блоков:
- модуль DMS(MIM-D01);
- пульт центрального управления S-NETi (MST-P1WO);
- программное обеспечение SNET-3;
- конвертер (МIM-C00);
- программа диагностики SNET-1, возможная конфигурация которой зависит от поставленной задачи.
Упрощенное управление сплит-системами Built-in может быть реализовано с помощью центрального пульта «вкл/выкл» MCM-A201, к нему может быть добавлен функциональный пульт МСМ-A100, обеспечивающий возможность индивидуального изменения основных режимов работы кондиционера. Таким образом, мы получаем простую схему центрального управления с минимальными затратами. У
даленное управление через локальную сеть или интернет может быть организовано на основе модуля управления данными DMS, модель MIM-D01. Это устройство позволяет объединить до 256 сплитсистем для реализации управления через локальную сеть или интернет. Модуль оборудован встроенным webсервером. Объединить модули DMSв общую схему можно с помощью пульта центрального управления S-NETi, модель MST-P1W0. Основные характеристики пульта S-NETi:
- цветной дисплей 10″ c сенсорным управлением;
- индивидуальное управление 256 (максимум) внутренними блоками;
- объединение до четырех DMS;
- подсчет индивидуального электропотребления;
- встроенный web-сервер, обеспечивающий прямой доступ через интернет;
- недельный/годовой график работы;
- индикация ошибок. S-NETi поддерживает набирающие популярность беспроводные технологии (WLAN). И DMS, и S-NETi также могут быть подключены по протоколу RS232.
Для контроля системы кондиционирования больших зданий можно воспользоваться программой диспетчеризации S-NET 3. Ее основные характеристики:
- индивидуальное управление 4096 (максимум) внутренними блоками;
- объединение до 16 модулей DMS;
- функции диагностики;
- сбор данных об электропотреблении;
- администрирование с автоматическим обновлением через интернет.
В распоряжении сервисной службы есть программа диагностики S-NET1+, предполагающая:
- отображение данных датчиков давлений и температур;
- отображение состояния элементов управления (клапанов, вентилей и т.д.);
- возможность записи параметров работы системы через промежуток времени, задаваемый пользователем;
- индивидуальное управление блоками.
Для преобразования сетевого протокола RS-485 в протокол RS-232 используется конвертор сигналов модель MIM-C00. Разумеется, теперь и для сплит-систем SAMSUNG доступны широчайшие возможности интеграции в систему «интеллектуального» здания по таким популярным протоколам, как BACnet и LonWorks, посредством соответствующих интерфейсных модулей.
Хотелось бы отметить, что модели на хладагенте R22 не являются устаревшей модификацией, еще не снятой с производства. Это кондиционеры созданные с учетом последних технологий, ничем не уступающие по возможностям управления и диагностике моделям на R410A.
Более подробная информация по полупромышленной серии кондиционеров от компании SAMSUNG доступна по адресу: www.samsung.ru, раздел «Климатическая техника».
