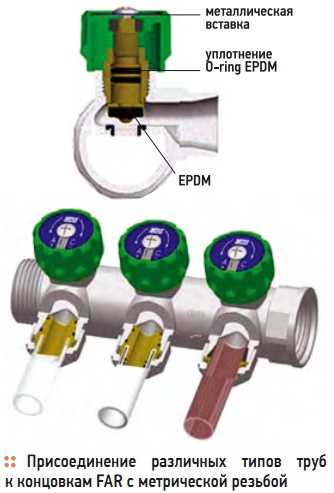

Присоединение различных типов труб к концовкам FAR с метрической резьбой

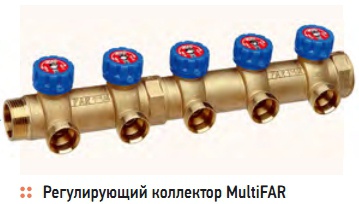

Регулирующий коллектор MultiFAR

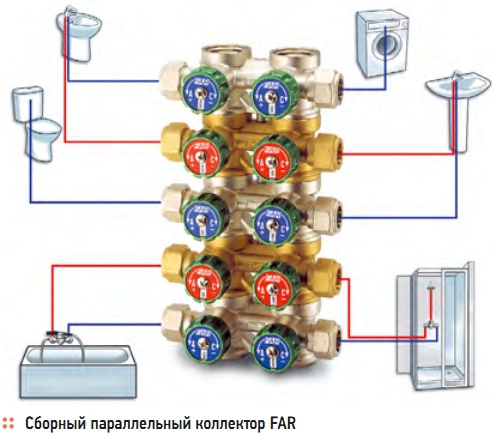

Сборный параллельный коллектор FAR

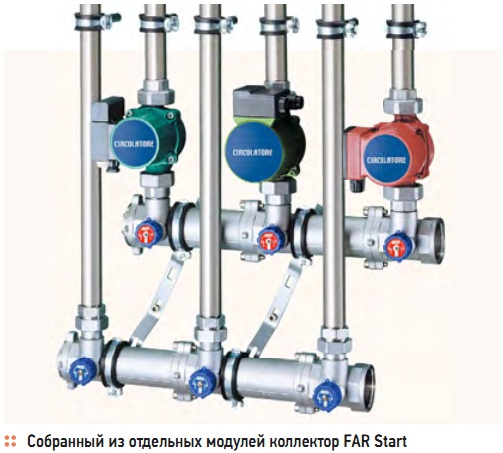

Собранный из отдельных модулей коллектор FAR Start

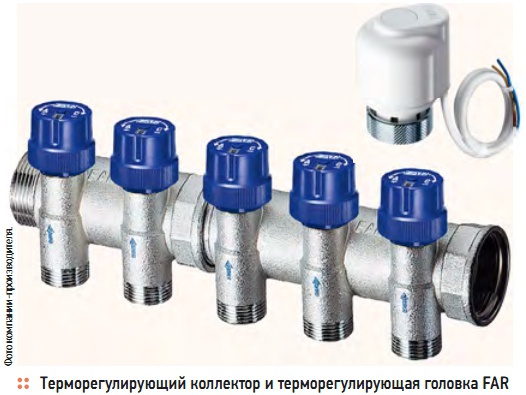

Терморегулирующий коллектор и терморегулирующая головка FAR

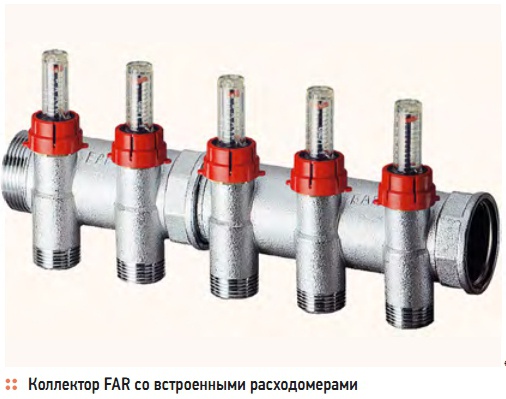

Коллектор FAR со встроенными расходомерами
Модульные коллекторы MultiFAR
MultiFAR — это модульные коллекторы со встроенными регулирующими и отсекающими вентилями, изготовленные из DZR-латуни, в которой цинк связан легированием, благодаря чему предотвращается его вымывание. Это гарантирует сохранение прочностных свойств изделия на длительный период эксплуатации. Коллекторы MultiFAR можно использовать как в системе горячего и холодного водоснабжения, так и в системах радиаторного и напольного отопления.
Благодаря вентилям на каждом ответвлении, можно устанавливать или заменять оборудование без отключения или опорожнения всей системы. Каждый регулирующий вентиль снабжен двумя дисками: один сине-красный для обозначения подающей/отводящей магистрали, другой — с наименованием помещений на русском языке для удобства дальнейшей эксплуатации. Управляющая ручка вентиля расположена на передней поверхности, предоставляя пользователю легкость обслуживания без необходимости использования специального оборудования.
Затвор и седло кранбуксы запорно-балансирующего коллектора имеет гладкую металлическую поверхность, что обеспечивает точность регулирования расхода для каждого потребителя. Запорный коллектор можно устанавливать как на обратную, так и на подающую линию. Особо следует отметить универсальность отводов коллекторов — с помощью концовок FAR с метрической резьбой или адаптеров типа «евроконус» трубной резьбой можно присоединить металлопластиковые или пластиковые трубы, в зависимости от предпочтений и бюджета заказчика.
Концовка FAR с метрической резьбой под металлопластиковые, пластиковые, медные и нержавеющие трубы имеет более удлиненное посадочное место (втулку) с двумя уплотнительными кольцами на присоединяемом конусе. Это обеспечивает большую герметичность и надежность резьбового соединения. Концовками FAR к отводам коллектора «напрямую» присоединяются: пластиковые трубы с внешним диаметром 12–20 мм; металлопластиковые трубы с внешним диаметром 14–20 мм; медные трубы диаметром 12–22 мм.
Наличие метрической резьбы исключает «ослабление» соединения даже после многократных циклов охлаждения-нагревания. Несколько лет назад в ассортимент был введен регулирующий коллектор MultiFAR с проходным диаметром Ду 1¼ʺ и возможностью прямого присоединения металлопластиковых труб диаметром 20 и 26 мм. Если коллектор диаметром 1ʺ в системе отопления допускает максимальный расход теплоносителя 2000 кг/ч и тепловую нагрузку 45 кВт, то коллектор диаметром 1¼ʺ имеет вдвое большую производительность — расход 3500 кг/ч и нагрузку 80 кВт.
Пропускная способность коллектора Kvs = 4,2 м3/ч. Подсоединение металлопластиковой трубы 26×3 мм дает возможность прямо от коллектора делать разводку стояков и магистралей с допустимым расходом до 1100 кг/ч, при котором скорость теплоносителя не превышает 1 м/с.Сборный параллельный коллектор с регулирующими вентилями может использоваться в системах водоснабжения и отопления.
Каждый из блоков коллектора, пропуская воду через сквозные левый и правый вертикальные каналы, имеют только от одного из них выход на левый и правый боковые регулируемые отводы. На коллекторном модуле имеется стрелка направления потока. Регулирующие коллекторы MultiFAR эксплуатируются во многих объектах России и Европы. Наиболее известные международные объекты — это гостиница «Парус» в городе Дубаи (Объединенные Арабские Эмираты) и офисный центр швейцарской страховой компании «Свисс Рэ» (Swiss Re) в Лондоне.
Регулирующий коллектор Start
Для равномерной раздачи воды после участка ввода в большинстве случаев необходимы коллекторы с большой пропускной способностью. Для решения такой задачи наиболее эффективно будет использование коллекторов FAR с условным проходом до 2ʺ и размером отводов до 1ʺ, коллекторы могут быть как с регулирующей функцией, так и без нее. Регулируемые коллекторы Start выполненные из DZR-латуни, устойчивы к коррозии, выдерживают давление в 25 атм и обеспечивают равномерную раздачу воды.
Условный проход коллекторов — от 1¼ʺ до 2ʺ и размер отводов от ½ʺ до 1ʺ — обеспечивает необходимую пропускную способность с минимальной потерей напора. Установив коллекторы подобного типа, можно обеспечить подачу теплоносителя от 3,8 до 7,6 м3/ч. Отдельные модули коллекторов обеспечивают возможность сборки общего коллектора с различными расстояниями между отводами. Коллектор Start из модулей с межосевым расстоянием 100 мм идеально подходит для установки счетчиков воды или зонных вентилей.
Моторизованные зонные вентили позволяют управлять температурой в различных комнатах дома в автоматическом режиме. Межосевые расстояния между отводами длиной 100 и 200 мм дают возможность установить счетчики как вертикально, так и горизонтально. Коллекторы с межосевым расстоянием 200 мм рекомендованы для установки зонных вентилей и подсоединения циркуляционных насосов при необходимости их установки в котельной.
Всю свою продукцию FAR Rubinetterie S.p.A. производит только из оригинальных европейских комплектующих высочайшего качества, что позволяет ее гарантированно эксплуатировать без каких-либо проблем и серьезного обслуживания в течение длительного времени. Но все же, главный аргумент в пользу FAR — максимальное соответствие качества и стоимости продукции, поскольку оборудование этого производителя при всех его достоинствах занимает позиции в среднем ценовом сегменте.
