Geberit Pluvia - сифонная система водостока

(0) (10353)
Опубликовано в журнале СОК №1 | 2013

Для того чтобы наши хижины и дворцы служили нерушимой защитой от погодных неожиданностей, при их строительстве необходимо использовать надежные конструкции. И чем крупнее постройка, чем интереснее ее архитектура, тем больше возникает технических проблем и деталей, и тем сложнее все их предусмотреть.

Рис. 1. Трубопроводы сифонной системы Geberit Pluvia полностью заполняется водой

Рис. 1. Трубопроводы сифонной системы Geberit Pluvia полностью заполняется водой

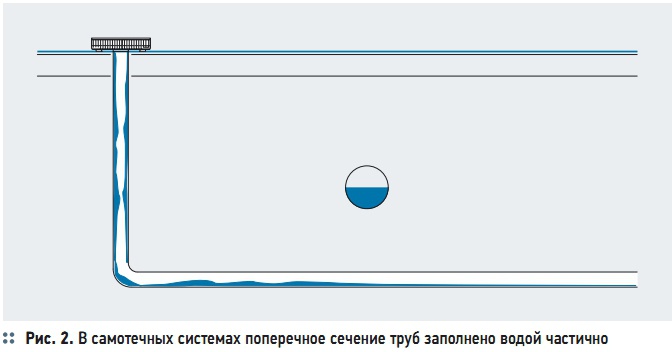

Рис. 2. В самотечных системах поперечное сечение труб заполнено водой частично

Рис. 2. В самотечных системах поперечное сечение труб заполнено водой частично

Погода отличается непредсказуемостью не только касательно прогнозов в целом за год, но и на ближайшие дни. Дождь, как элемент погоды, также отличается большой непредсказуемостью. Никого уже не удивляют катастрофические ливни летом и осенью, и неожиданные засухи летом… Радует то, что все суеверия, связанные с погодой, полностью ушли из нашей жизни, ведь раньше для того, чтобы вызвать дождь, шаман бил в бубен или приносил кровавые жертвы.

Сейчас достаточно просто помыть машину… Хотя некоторые автовладельцы легко опровергают это своими редкими визитами на автомойку. Для того чтобы наши хижины и дворцы служили нерушимой защитой от погодных неожиданностей, при их строительстве необходимо использовать надежные конструкции. И чем крупнее постройка, чем интереснее ее архитектура, тем больше возникает технических проблем и деталей, и тем сложнее все их предусмотреть.

Например, кровля большой площади требует от ливневой системы не только высокую пропускную способность, но и гибкость в трассировке. Желателен также небольшой строительный объем. Системы ливнестока бывают нескольких видов: наружные, внутренние, открытые и т.д. Ливневая система бывает открытой и закрытой, организованной и неорганизованной. По принципу действия система бывает самотечная и гравитационно-вакуумная. Самотечные системы функционируют за счет уклона труб.

При этом поперечное сечение труб заполнено водой частично — в горизонтальных трубах от ½ до ⅔ полного сечения, а в вертикальных трубах только на ⅓ сечения. Давление во всей самотечной системе равно атмосферному. При использовании таких ливнестоков увеличение ливневой нагрузки компенсируют за счет большего числа приемных воронок, устройства дополнительных стояков и увеличения протяженности трубопроводов, в том числе в основании здания, а также увеличением диаметра приемных труб.

Все это неизбежно ведет к усложнению монтажа, возрастанию расхода материалов, необходимости более сложных архитектурных решений. Стоимость системы ливнестока, как правило, определяется типом системы, используемым материалом, конструкцией кровли, ее площадью, высотными отметками. Выбор типа системы определяется на основе технико-экономического сравнения вариантов. Система водостока Pluvia (в переводе с лат. «дождь») основана на гравитационновакуумном принципе.

Благодаря специальной конструкции воронок и точному расчету диаметров труб в стояке, заполненном водой, при движении столба жидкости под действием силы тяжести возникает разрежение, максимальное значение которого достигается в верхней точке стояка. Разрежение передается по горизонтальному коллектору до точки входа воды — приемной воронки.

Принцип работы системы Pluvia обуславливает все ее преимущества по сравнению с традиционной системой: уменьшение диаметра труб и количества воронок, отсутствие уклона горизонтальных участков водостока и труб в основании здания. Архитекторы, консультанты и подрядчики выбирают гравитационно-вакуумную систему Geberit Pluvia для самых разнообразных зданий и сооружений (60 тыс. выполненных проектов, «обслуживание» более 120 млн квадратных метров кровли по всему миру).

В России каждый год на более чем миллионе квадратных метров кровли устанавливают сифонную систему Geberit Pluvia. Эта система нашла применение при строительстве таких объектов, как торгово-развлекательные комплексы, складские терминалы, спортивные сооружения, в том числе олимпийские, промышленные предприятия, аэропорты в Москве, Санкт-Петербурге, Екатеринбурге, Волгограде, Нижнем Новгороде, Самаре.

Преимущества сифонной системы Geberit Pluvia по сравнению с традиционной самотечной системой весьма значительны: уменьшение количества воронок, стояков и трубопроводов; уменьшение диаметра труб и строительного объема системы; отсутствие уклона горизонтальных трубопроводов, который на больших кровлях может достигать даже нескольких метров; отсутствие трубопроводов в основании здания; уменьшение количества выпусков из здания; высокая самоочищающая способность системы; оптимизация наружных сетей за счет перевода выпусков на одну сторону; возможность предварительного изготовления узлов системы.

Сифонная система Geberit Pluvia состоит из приемных ливневых воронок специальной конструкции, трубопроводов, системы крепежа. Воронки сифонной системы обеспечивают эффективный сбор воды с кровли, предотвращая поступление воздуха внутрь системы. Гидравлический расчет сифонной системы ливнестока нацелен на определение диаметров трубопроводов, обеспечивающих наиболее близкое соответствие между имеющимся напором и потерями давления (местными и линейными) на отдельных участках.

Для расчета систем сифонного ливнестока компания Geberit создала собственные методы расчета и компьютерную программу Geberit Proplaner. Расскажем подробнее об элементах системы Geberit Pluvia.

Приемные воронки Geberit Pluvia

Компания Geberit разработала воронки с различным расходом для любых географических широт. В Европе и в России применяются воронки с максимальной производительностью 14 и 25 л/с. Для тропических регионов разработаны модификации до 100 л/с. Воронка с универсальным прижимным фланцем для гидроизоляционных мембран, фланцем для металлических лотков, с фартуками для битумных кровель дают возможность установить воронки на любых кровлях.

Уникальная конструкция воронок Geberit Plivia обеспечивает гибкость возможных проектных решений и ускоряет монтаж. В ответ на растущие потребности рынка в 2012 году компания Geberit выпустила новый продукт — воронку Pluvia в сборе (имеет артикул 359.032.00.1) с фланцем для установки в металлический лоток. С января 2013 года доступна для заказов новая воронка Pluvia для металлических лотков (имеет артикул 359.034.00.1).

Наружный диаметр корпуса этой воронки 18 см, максимальный расчетный ее расход 19 л/с. Диаметр патрубка новой воронки 75 мм. Все воронки Geberit могут быть оснащены нагревательным элементом для защиты системы от замерзания в переходный сезон (весна и осень).

Трубы и фитинги Geberit ПНД

Стоит отметить и преимущества труб Geberit ПНД, используемых в системе Pluvia. Достоинства этого материала хорошо известны — он обладает высокой механической прочностью, химической инертностью и устойчивостью к воздействию неблагоприятных атмосферных факторов. Срок его службы составляет не менее 50 лет. Благодаря эластичности материала заполненная водой труба ПНД при замерзании растягивается, не разрушаясь, а после оттаивания принимает исходную форму.

Трубы ПНД легко сваривать встык, а в труднодоступных местах их удобно соединять при помощи электросварных муфт. Таким образом, система водостока становится полностью герметичной.

Система крепежа трубопроводов Geberit Pluvia

Данная система крепежа была специально разработана для горизонтальных участков сифонной системы Pluvia. Усилия, вызванные температурными изменениями труб, передаются на анкерные опоры и далее на стальной квадратный профиль (шину), который и компенсирует возникающие механические нагрузки. Преимущества системы крепежа Geberit Pluvia следующие: быстрый монтаж, меньше точек крепления к кровле, контроль температурных расширений, жесткая заделка, возможна предварительная сборка отдельных узлов, использования универсального кронштейна для скользящей и анкерной опоры.

Компьютерная программа Geberit ProPlanner Pluvia

Для расчета используется программный продукт, разработанный компанией Geberit — ProPlanner Pluvia. Эта программа позволяет автоматически рассчитать диаметры всех трубопроводов так, чтобы вода со всех участков кровли, даже расположенных на разных уровнях, отводилась одновременно, и не возникало подсоса воздуха через воронки.

Программа выдает как изометрические чертежи стояков, так и гидравлический расчет системы с полной спецификацией материалов необходимых для монтажа. На систему Geberit Pluvia предоставляется гарантия в 10 лет. Расчетный срок службы составляет 50 лет. Компания-производитель проводит консультации проектировщиков и монтажников, осуществляет техническую поддержку по проектированию и монтажу системы Geberit Pluvia.
