Современная смывная арматура

(0) (5653)
Опубликовано в журнале СОК №5 | 2013

Продолжение. Начало статьи читайте в СОК№4) Целью настоящей статьи является попытка обобщить общеизвестные положения, уточнить некоторые из них, отметить новые и выделить наиболее важные моменты, на которые следует обращать внимание при выборе для туалетного помещения санитарных приборов, их узлов и элементов.

















6. Чем внешне отличаются различные виды наполнительной арматуры?

6.1. В первых смывных бачках, тогда еще «высокорасполагаемых», наполнительная арматура устанавливалась в отверстия, выполненные в верхней части боковой стенки бачка. Это было оправдано, так как труба, подводящая воду к бачку, размещалась в доступном для удобства монтажа и обслуживания месте. К тому же, спускная арматура была «ажурной» и не мешала рычагу наполнительной арматуры свободно качаться на оси.

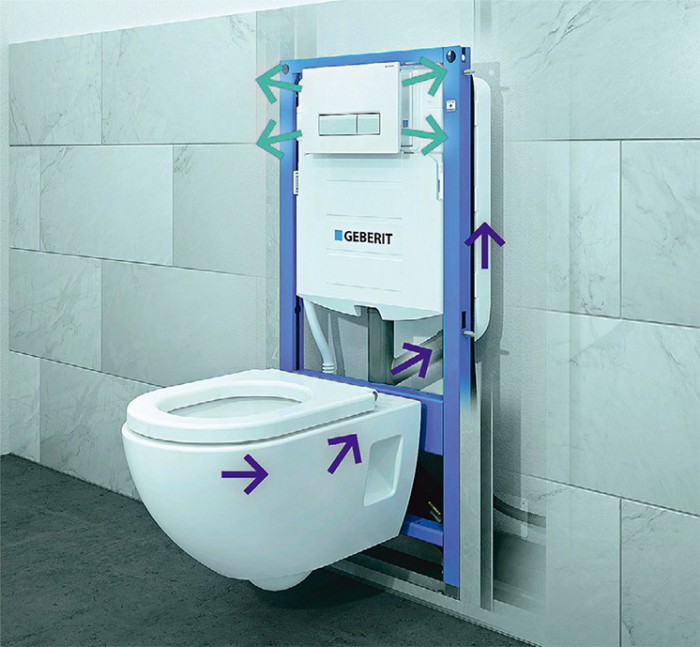

С появлением компакт-унитазов сначала боковой подвод воды к бачку не вызывал нареканий. Однако в последнее время дизайнеры пришли к выводу, что боковая подводка не радует глаз и перевели место ввода наполнительной арматуры под дно бачка. Такие бачки стали называться бачками с нижней подводкой. В результате удалось спрятать подводку воды в укромное место. Таким образом, наполнительная арматура отличается по внешнему виду в зависимости от того, для какого бачка она изготовлена: с нижней или с боковой подводкой.

6.2. В последние годы из-за требований технологичности стала появляться наполнительная арматура двойной установки. Очень простые технические решения позволяют из одних и тех же деталей собирать или наполнительную арматуру с нижней подводкой, или наполнительную арматуру с боковой подводкой. Такие конструкции созданы и выпускаются серийно, например, ООО «Посейдон», а также фирмой «РБК». Частично этот принцип используется и при производстве наполнительной арматуры ЗАО «Уклад». Создание наполнительной арматуры двойной установки позволяет существенно снизить ее заводскую себестоимость, следовательно, и стоимость для потребителей.

7. Какие принципы заложены в работу наполнительной арматуры?

7.1. Наиболее простая наполнительная арматура устроена следующим образом. В ее корпусе имеется сопло диаметром около 3 мм, к которому подводится вода под давлением из водопроводной системы. Напротив торца сопла размещается уплотнительная прокладка, установленная в теле клапана. Клапан размещен в корпусе так, что способен перемещаться только вдоль оси сопла.

Клапан жестко связан с коротким плечом рычага, а на длинном плече рычага размещен поплавок. Поплавок реагирует на уровень воды в смывном бачке. Если воды в бачке нет, а давление в водопроводе есть, то поплавок будет находиться в нижнем положении, уплотнительная прокладка будет отодвинута от сопла, а вода из сопла будет заполнять бачок. По мере заполнения бачка поплавок будет подниматься и уменьшать зазор между соплом и уплотнительной прокладкой.

В конце концов, прокладка прижмется к седлу сопла и поток воды через сопло прекратится. Однако на последнем этапе закрытия клапана расход воды будет уменьшаться до величины капельных расходов. При этом время продолжения капельных расходов ГОСТ 21485–94 допускает до 20 мин. Водосчетчики такие расходы не учитывают.

Поэтому при применении простейшей наполнительной арматуры прямого действия после каждого спуска смывного бачка водосчетчики недоучитывают в зависимости от давления в водопроводной сети до 0,5 л воды. Кроме того, работа простейшей наполнительной арматуры сопровождается на нижних этажах высоких зданий повышенным уровнем шума. Поскольку поплавку через уплотнительную прокладку приходится преодолевать определенную силу, обусловленную давлением в сопле, то такую арматуру принято называть арматурой противодавления.

7.2. В технической литературе встречаются также конструкции, в которых вода течет из полости, соединенной с напорным трубопроводом в сопло, соединенное со сливом, обтекая уплотняющую прокладку. При этом усилие от давления воды стремится не отодвинуть уплотнительную прокладку от сопла, как в устройствах противодавления, а прижаться к торцу сопла. Поэтому такая арматура называется наполнительной арматурой попутного давления.

Она, как и наполнительная арматура противодавления, является арматурой прямого действия, так как поплавок напрямую через рычаг воздействует на уплотняющую прокладку. У этой арматуры, особенно на нижних этажах высоких зданий, несколько повышен уровень шума. Кроме повышенного уровня шума и сложности его уменьшения, арматура попутного давления чувствительна к увеличению давления в водопроводной сети, после которого у поплавка не хватает собственного веса, чтобы отодвинуть уплотнительную прокладку от торца седла и наполнить смывной бачок водой после спуска воды.

7.3. Сравнительно большие размеры поплавка и рычага наполнительной арматуры прямого действия в некоторых «ужатых» в верхней части смывных бачках затрудняют их установку без риска, что поплавок и рычаг будут касаться стенок бачка или наружных поверхностей спускной арматуры. Для того, чтобы уменьшить размеры поплавка и длину рычага до приемлемых размеров, уплотнительную прокладку выполняют в виде диафрагмы с миниатюрным жиклером и ее управление осуществляют с помощью вспомогательного (сервоуправляющего) гидроусилителя.

Его запорно-регулирующий элемент выполняется миниатюрным, благодаря чему усилия для его перемещения сводятся к малым значениям. В результате существенно уменьшаются и размеры поплавка, а также рычага, что позволяет «втиснуть» арматуру с сервоуправлением в самые тесные места смывного бачка.

7.4. Гидроусилители сервоуправления бывают обычно золотникового и клапанного типа. Наиболее распространенными являются однощелевые гидроусилители клапанного типа «сопло–заслонка» как самые простые и надежные в работе. Направление потока к основному соплу может быть выполнено также, как и в наполнительной арматуре прямого действия от сопла к уплотнительной прокладке (диафрагме) или от уплотнительной прокладки к соплу. Таким образом, с точки зрения движения воды к основному соплу или от основного сопла наполнительная арматура с сервоуправлением может быть как попутного давления, так и противодавления, соответственно.

8. Какую наполнительную арматуру следует приобретать?

Если провести сравнение достоинств и недостатков перечисленных выше наполнительных арматур, то можно сделать следующие сравнительные оценки.

8.1. Среди наполнительных арматур прямого действия наиболее приемлемой является наполнительная арматура противодавления. Ее основными достоинствами являются простота устройства и наименьшая уязвимость нарушения работы запорно-регулирующего органа («сопло–заслонка») механическими частицами загрязнений, всегда имеющимися в воде. Недостатки же сводятся к следующему.

Во-первых, при определенных уровнях повышения давления в водопроводной сети, например в ночное время, и при неквалифицированной настройке уровня наполнения смывного бачка возможно отжимание уплотнительной прокладки от седла. Это приводит к большим потерям воды. Во-вторых, «затянуто» время наполнения бачка до полной герметизации запорного органа. В-третьих, уровень заполнения смывного бачка зависит от давления в водопроводной сети.

В диапазоне давлений 0,05–1 МПа разность уровней заполнения бачка может достигать 35–40 мм. ГОСТом 21485–94 это допускается, но у наполнительной арматуры с сервоуправлением этот показатель значительно лучше. В-четвертых, габаритные размеры рычага и поплавка не всегда позволяют разместить продающуюся сейчас наполнительную арматуру противодавления в зауженных дизайнерами смывных бачках.

Эти недостатки исправимы и большая часть из них уже реализована в выпускаемой ООО «ИнкоЭр» новой продукции, например, в наполнительной арматуре противодавления нижней подводки. Она надежна, малочувствительна к механическим загрязнениям и в ночное время, когда давление в водопроводной сети повышается, у нее не происходит непроизводительных утечек воды.

8.2. Наполнительная арматура с сервоуправлением обладает следующими достоинствами. Во-первых, при повышении давления в водопроводной сети не происходит утечки воды в канализацию. Во-вторых, значительно уменьшаются размеры поплавка и длина рычага, позволяющие в большинстве случаев без проблем устанавливать эту арматуру в зауженные смывные бачки.

Основным же недостатком наполнительной арматуры является ее плохая адаптированность к российским условиям эксплуатации. В большинстве случаев подаваемая в квартиры россиян вода недостаточно хорошо очищена, а иногда имеет очень высокую жесткость. Это приводит к заиливанию жиклеров с малым проходным сечением, что часто приводит к выходу из строя наполнительной арматуры с сервоуправлением. Подобные недостатки отсутствуют у наполнительной арматуры прямого действия.

9. Какие принципы заложены в работу спускной арматуры?

9.1. Прежде всего, спускная арматура выпускается или с кнопочным или со штоковым пуском. Спуск воды в арматуре с кнопочным пуском осуществляется за счет кратковременного нажатия на кнопку пуска воды, размещенную обычно в центре крышки бачка. После отпускания кнопки спуск полезного объема осуществляется в автоматическом режиме. В таком же режиме осуществляется и спуск воды при использовании спускной арматуры со штоковым пуском.

Только в этом случае для начала спуска шток за специальную рукоятку на короткое время вытягивается вверх до упора и отпускается. В современных смывных бачках, как правило, применяются системы с кнопочным пуском как более эстетичные. Чтобы кнопочный механизм не выступал над поверхностью крышки унитаза, отверстие в крышке должно быть диаметром не менее 40 мм. Это для механизмов круглых.

Однако встречаются кнопочные механизмы двойного пуска овальной формы, в которых кнопка качается. Встречаются также механизмы и прямоугольной формы. В жилищном фонде России имеется много смывных бачков, в крышке которых диаметр отверстия равен примерно 25 мм. В этом случае установить кнопку пуска так, чтобы она незначительно (5–6 мм) выступала над поверхностью крышки бачка практически невозможно.

В этом случае используются пусковые механизмы со штоковым пуском. Они мене эстетичны, чем кнопочные механизмы пуска, но у них есть и существенные преимущества. Пуск воды легко осуществить больными руками и отсутствует опасность нарушить целостность длинных и накладных ногтей.

9.2. Большинство старых смывных бачков с верхним спуском имеют не только малого диаметра (25 мм) отверстие в крышке, но и сравнительно малую высоту, равную 250 мм. Такие смывные бачки с боковой подводкой до сих пор выпускает наша промышленность. Под такие бачки когда-то выпускалась и соответствующая спускная арматура в основном из латуни. В последнее время латунь в таких конструкциях заменили на оцинкованную сталь, а объем выпуска снизился до незначительных величин.

Естественно, рынок сразу же стал заполняться новыми конструкциями спускной арматуры, выполненной из пластмассы. Однако по каким-то причинам эта арматура подходит только к смывным бачкам высотой не менее 300 мм. Как уже отмечалось, в жилом фонде России имеется множество смывных бачков высотой около 250 мм и с боковой подводкой. У этих бачков высота от дна бачка до нижней части боковых отверстий составляет величину порядка 180 мм.

Поэтому срез перелива должен находиться от дна бачка на высоте 155 мм. У пластмассовой же спускной арматуры, выпускаемой, например, фирмой «РБМ» или ЗАО «Уклад» эта высота составляет 180 мм. Если что случится с наполнительной арматурой, то может произойти перелив воды и помещение может затопить.

Кроме того, спускная арматура со штоковым пуском фирмы «РБМ» не обеспечивает требуемого п. 5.2.14 ГОСТ 21485–94 расхода на перелив даже в более высоких смывных бачках, хотя в паспорте написано, что данная арматура соответствует требованиям нормативно-технической документации (?). ООО «ИнкоЭр» удалось успешно решить задачу создания спускной арматуры со штоковым пуском для низких смывных бачков.

В настоящее время серийно выпускается спускная арматура со штоковым пуском с возможностью регулирования высоты среза перелива над дном бачка от 155 до 280 мм, что делает эту спускную арматуру пригодной для всех бачков. Расход на перелив у этой арматуры соответствует нормативным требованиям. В каталогах ООО «ИнкоЭр» она обозначена как СБа. Спускная арматура со штоковым пуском СБа2, созданная на базе арматуры СБа, позволяет прекратить спуск воды по желанию потребителя в любой момент.

Достаточно в момент спуска воды легко нажать на рукоятку пускового устройства и спуск воды прекратится. Это приводит к существенному уменьшению потребления воды, что в настоящее время очень актуально. Следует также отметить, что спускная арматура типа СБа со штоковым пуском при кратковременном поднятии штока стабильно обеспечивает полный спуск воды, не допуская «недослива», как это имеет место в аналогичной спускной арматуре, выпускаемой фирмой «РБМ». Это позволяет более качественно обеспечить смыв содержимого чаши унитаза в канализационную сеть и более качественное омывание ее внутренней поверхности.

10. Зачем нужны крышки на унитазах?

10.1. Были времена, когда унитазы снабжались только сиденьями, да и то — деревянными, из березовой фанеры с покрытием водостойкими лаками, эмалями или полимерными пленками. Затем санитарно-эпидемиологические специалисты установили, что на поверхностях унитазов имеется вредная для здоровья микрофлора, от которой нужно защищать туалетное помещение.

Кроме того, при открытой крышке может испариться вода в гидравлическом затворе сифона. Тогда газы из канализации попадут в комнаты жилых помещений, что очень опасно для здоровья людей. Крышки унитазов изготавливаются из фенольных прессовочных масс, различных полиэтиленов, из полипропиленов, из сополимеров формальдегида, а также из других твердых пластмасс, например, из дюропласта.

10.2. Из этих же материалов изготавливаются и сиденья унитазов. Иногда на поверхности крышек и сидений наносятся антибактериальные покрытия.

10.3. Раньше, когда использовались только легкие пластмассы, на внутренних поверхностях выполнялись поперечные ребра, которые являлись ограничителями и упорами для обеспечения стабильного прилегания сиденья к ободу унитаза, а крышки — к верхней поверхности сиденья. Теперь повсеместно на сиденьях и на крышках устанавливаются эластичные амортизаторы, не менее четырех на каждом изделии.

Если крышка или сиденье выполнены для увеличения прочности более толстостенными, то у них увеличен вес. Поэтому, если они свободно опускаются на унитаз, то падают с сильным стуком. Чтобы этого не происходило, сиденья и крышки снабжаются устройствами для плавного их опускания без стука. Почему-то эти устройства называются микролифтами. Хотя правильно их следовало бы называть доводчиками или лучше — гидроамортизаторами.

10.4. В последнее время стали появляться сообщения о том, что при спуске воды из чаши унитаза выходят клубы воздуха с паром, в которых содержатся болезнетворные микроорганизмы. Они попадают в дыхательные пути и провоцируют дальнейшую диарею. Поэтому в последних заводских описаниях по пользованию унитазами рекомендуется сначала закрыть крышку, а затем — спустить воду. Ясно, что внутренняя поверхность крышки, как и чаша унитаза требует периодической антибактериальной обработки.

С чашей унитаза это сделать проще. Крышка же, вместе с сиденьем прикрепленная болтами к ободу унитаза, затрудняет их чистку, а также части обода унитаза в месте крепления сиденья и крышки. Эту проблему начали решать, создавая конструкции креплений, позволяющие быстро и просто снимать крышку и сиденье с обода унитаза.
