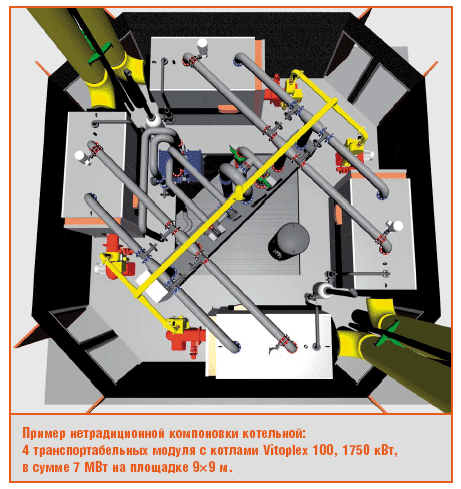

Особенность Vitodesk 3.0 в том, что здесь проектирование с самого начала ведется в трехмерном пространстве на основе реалистичных и интеллектуальных моделей всего оснащения котельной: помещения, оборудование, арматура, трубопроводы и т.д. Проект начинается с создания виртуальной котельной в масштабе 1:1. Отсюда все привлекательные свойства Vitodesk 3.0 — проектировщик наконец-то получает реальную возможность проверить свои компоновочные идеи не умозрительно, но буквально своими руками, «монтируя» виртуальную котельную, одновременно наглядно и всесторонне контролируя все происходящие изменения. Причем это он может делать быстро, точно и в комфортном окружении. Работа с третьим измерением при помощи Vitodesk 3.0 резко ускоряет процесс поиска оптимальных компоновок (разумеется, если есть их идеи). Лишь наглядно убедившись в оптимальности и правильности найденного компоновочного решения, а затем, убедив в этом других заинтересованных лиц, проектировщик переходит к выпуску традиционной проектной документации: двумерных чертежей с необходимыми видами, проекциями и сечениями, размерами, составлению спецификаций, позиционных перечней и т.п., оперируя при этом всей мощью платформы AutoCAD и современных компьютерных возможностей. Делается это на основе единой полноразмерной модели, так что любые последующие изменения в ней очень просто, а во многом и автоматически отслеживаются во всей технической документации проекта. Такая технология проектирования позволяет уже на начальной стадии обеспечить непривычно детализированный уровень проработки, сократить сроки, повысить корректность проекта и одновременно радикально расширяет возможности презентации найденных проектных решений. Почему же такой подход, несмотря на очевидные преимущества, широчайшее распространение и прекрасное освоение российскими инженерами платформы AutoCAD, не стал еще основным в работе проектировщиков-теплотехников? Тому есть много причин, вот некоторые из них: Сроки. Котельное оборудование и арматура, как правило, имеют сложную пространственную конфигурацию с большим числом подключений, зонами обслуживания и т.д. Для создания реалистичной трехмерной, а тем более интеллектуальной, модели такого оборудования требуется очень высокая квалификация и довольно много рабочего времени. Кроме того, зачастую даже трудно собрать для конкретного изделия достаточно и равноценно детализированные данные о форме, размерах и параметрах подключений, межосевых расстояниях, пространственной ориентации и т.п. Поэтому на практике процесс создания достаточно реалистичной, пусть и не интеллектуальной модели изделия, например, горелки, затягивается на три-четыре рабочих дня. Для выполнения такой работы у проектировщика никогда нет ни времени, ни возможностей. А поскольку каждая котельная всегда уникальна как по своему решению, так и по составу оборудования, создавать модельную базу самому для каждой — занятие безнадежное, а впрок — очень дорогое и бессмысленное. Программная среда. Проектировщик-теплотехник, даже будучи опытным пользователем платформы AutoCAD, обычно испытывает серьезные затруднения при попытке работать с третьим измерением. Ведь даже прокладка обычного трубопровода требует виртуозного жонглирования координатными и объектными фильтрами, выполнения умопомрачительных операций с системами координат и их преобразованиями, владения всеми вариантами объектной привязки и т.п. Далеко не всякий способен долго выдержать подобный стресс, не говоря уже о скорости приближения к конечному результату. Для выполнения подобных действий, совершенно рутинных в проектной практике, необходим специализированный инструментарий, создание, поддержка и совершенствование которого уже немыслимы без привлечения профессионалов-программистов. Компьютер. При переходе к трехмерному моделированию обычно на порядок возрастают требования к ресурсам компьютера (процессор, память, видеокарта и т.д.). И если трехмерные модели не будут должным образом продуманы и структурированы, а инструментарий оперирования такими объектами недостаточно оптимизирован, требования, например, только к памяти очень быстро возрастают до 128 Мбайт и более. Любому пользователю AutoCAD ясно, что при таких запросах даже современный компьютер скоро «падает на колени», реакция системы резко замедляется, а вместе с ней тает готовность проектировщика продолжать «плавание» в подобных условиях. А ведь именно эти затруднения полностью или в значительной степени снимает программный комплекс Vitodesk 3. 0. Уже на данной фазе своего развития Vitodesk предлагает проектировщику обширнейшую базу точных трехмерных моделей реальных продуктов: котлов, насосов, арматуры и т.д., как конкретных изготовителей, так и нейтральных продуктов. При этом учтены даже такие подробности, как «фирменные» окраска и логотипы. (В случае моделей котлов — это относится к продукции только фирмы Viessmann.) Проектировщику не нужно даже задумываться о присоединительных размерах, габаритах, условных давлениях и т.д. Система сама в нужных случаях подскажет ему, поправит или предложит варианты. Какой из штуцеров котла является подающим, каковы ДУ и РУ его присоединительного фланца, проектировщику сообщается, как только он подведет к нему указатель. Если проектировщик пожелает проложить трубопровод, то последний будет немедленно параметризован по фланцу, с которого начинается, и автоматически внесен в базу данных проекта. Проектировщик здесь может сосредоточиться на главном в компоновке — размещении оборудования и прокладке коммуникаций между ними. Система автоматически отслеживает всю логику подключений и переходов, трубопроводы и фитинги уже не являются плодом фантазии или некоторого приближения, а точно соответствуют нормативной базе, да еще с учетом толщины теплоизоляции, межтрубных расстояний, удаленности от стен, потолка, перекрытий и т.д. А после того как виртуальная котельная скомпонована, «созрела» в ходе многочисленных итерационных корректировок, ее можно в полном объеме и автоматически проконтролировать на предмет коллизий трубопроводов — ошибочных пересечений или неподключенных окончаний. В результате, после приобретения некоторого навыка, трехмерная виртуальная котельная создается много быстрее, чем при проектировании в двумерном режиме, и при этом абсолютно точно, с учетом сварных зазоров и толщины межфланцевых прокладок, соответствует ее будущему реальному воплощению. Vitodesk 3.0 предъявляет следующие требования к аппаратному и программному обеспечению рабочего места проектировщика: o процессор — Pentium III (Pentium IV); o ОЗУ — не менее 256 Мбайт (1 Гбайт); o дисплей — начиная с SVGA (минимум 1024х768 точек); o 4-скоростной CD-ROM, мышь; o устройство вывода — плоттер, принтер; o операционная система Microsoft Windows 2000/XP Professional; o AutoCAD — версия 2002/2004 или ADT 3.3 или ADT 2004. При первом запуске AutoCAD, после инсталляции Vitodesk, рабочее окно выглядит примерно так: Отсюда даже внешне ясно, что проектировщик получает достаточно широкий набор опций, каждая из которых требует более детального рассмотрения. Это мы предполагаем сделать во второй части статьи, а ниже хотели бы предложить читателям пару примеров проектных решений котельных, которые выиграли в жесткой конкурсной борьбе в России в 2003 г. только потому, что были выполнены по технологии Vitodesk. Можно сказать, что заказчик был покорен глубиной, точностью и наглядностью представления работы, а это была только стадия предпроектной проработки. Рисунки: ~2~
