Приточно-вытяжные установки с утилизатором тепла. Обзор рынка и гид по подбору

Системы вентиляции с утилизацией тепла вытяжного воздуха стали практически обязательным решением в современных проектах. А ещё совсем недавно экономить на подогреве приточного воздуха было совсем не обязательно. И к тому же приточная система без утилизатора тепла обходилась значительно дешевле. Поэтому условных 20 лет назад приточно-вытяжные системы с утилизатором считались роскошью в условиях России. Сегодня, несмотря на относительную дешевизну тепловой энергии, редко можно встретить приточную установку без утилизатора тепла вытяжного воздуха.

Объяснить это можно, во‑первых, снижением цены рекуператоров, в результате чего их срок окупаемости стал намного меньше. Во‑вторых, нормативными требованиями, которые прямо рекомендуют рассматривать утилизацию теплоты вытяжного воздуха при проектировании систем вентиляции. В‑третьих, утилизация тепла снижает пики потребления тепловой энергии, что удачно ложится на фактическую изношенность сетей и ограничения по мощности в больших городах.

Начнём рассмотрение этого вопроса с конкретных типов и конструкций утилизаторов тепла.

I. Пластинчатые утилизаторы тепла вытяжного воздуха

Пластинчатый рекуператор — это теплообменник с пакетами тонких пластин, по которым раздельно проходят приточный и вытяжной воздух, обмениваясь теплом без смешивания потоков.

Рекуператор состоит из кассеты (пакет пластин), собранной из десятков или сотен тонких листов алюминия, пластика или целлюлозы, формирующих чередующиеся каналы для приточного и вытяжного воздуха. Пластины герметично соединены по периметру, потоки воздуха разделены стенками теплообменника и не могут напрямую смешиваться; тепло передаётся через материал пластины за счёт теплопроводности. Вся кассета устанавливается в корпус приточно-вытяжной установки с обводными каналами, дренажом конденсата и при необходимости системой байпаса и защиты от обмерзания (рис. 1).

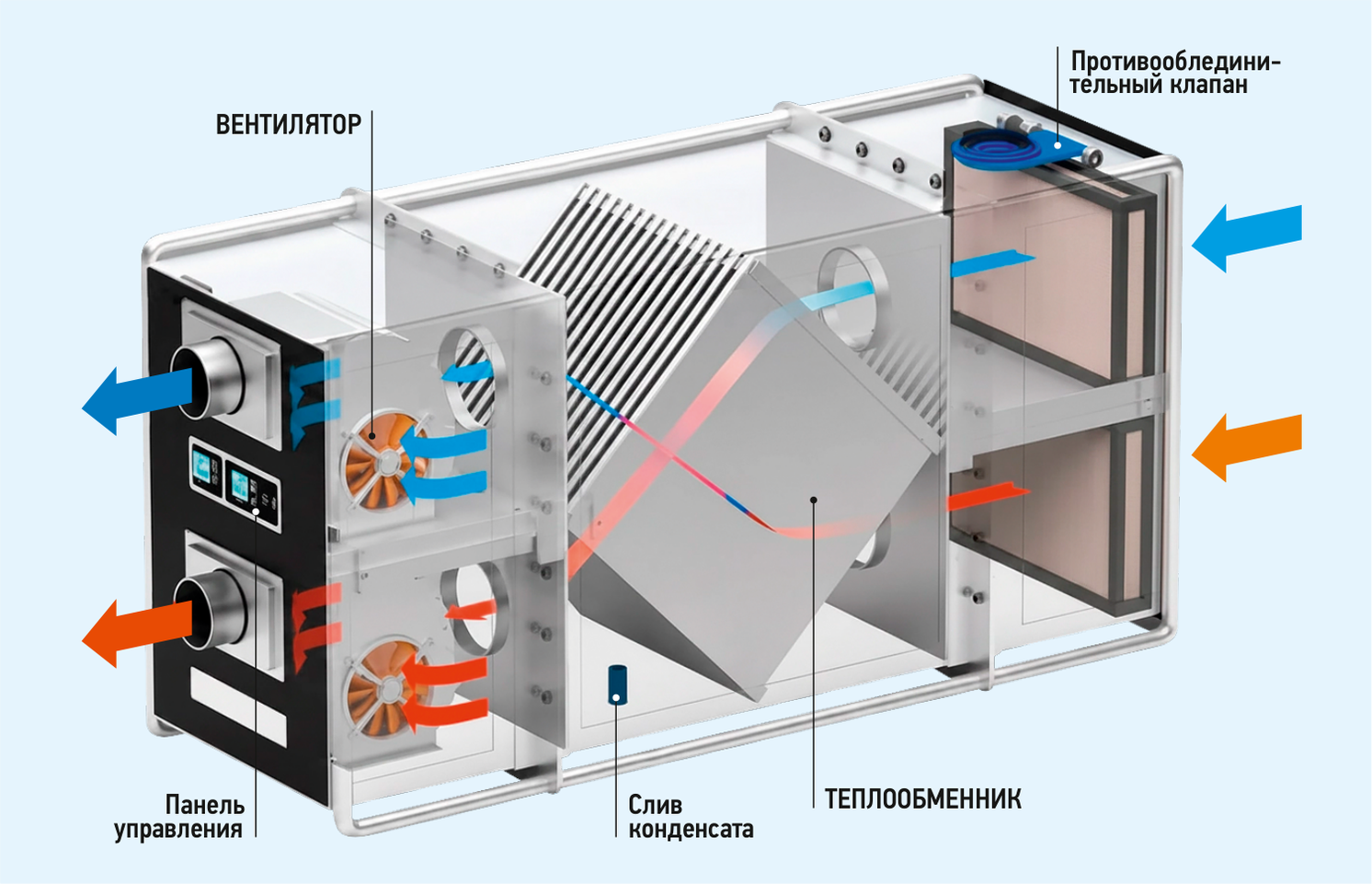

Рис. 1. Схема приточно-вытяжной установки с пластинчатым перекрёстным рекуператором

Основные типы пластин и кассет

Алюминиевые пластины: наиболее простое и недорогое решение, устойчивое к температуре и коррозии при нормальных условиях, но с более низким КПД по сравнению с полимерными и целлюлозными пластинами.

Пластиковые (полимерные) пластины: обеспечивают более высокий коэффициент теплопередачи и, как правило, больший КПД по сравнению с алюминием, при этом обладают хорошей коррозионной стойкостью.

Кассеты одинарные и двойные: двойная кассета (два пакета пластин последовательно) даёт заметно более высокий КПД, но увеличивает гидравлическое сопротивление и габариты.

Пластинчатый рекуператор работает по перекрёстной или противоточной схеме: вытяжной тёплый воздух проходит по одним каналам, приточный холодный — по соседним, и за счёт разности температур и теплопроводности материала происходит нагрев приточного воздуха.

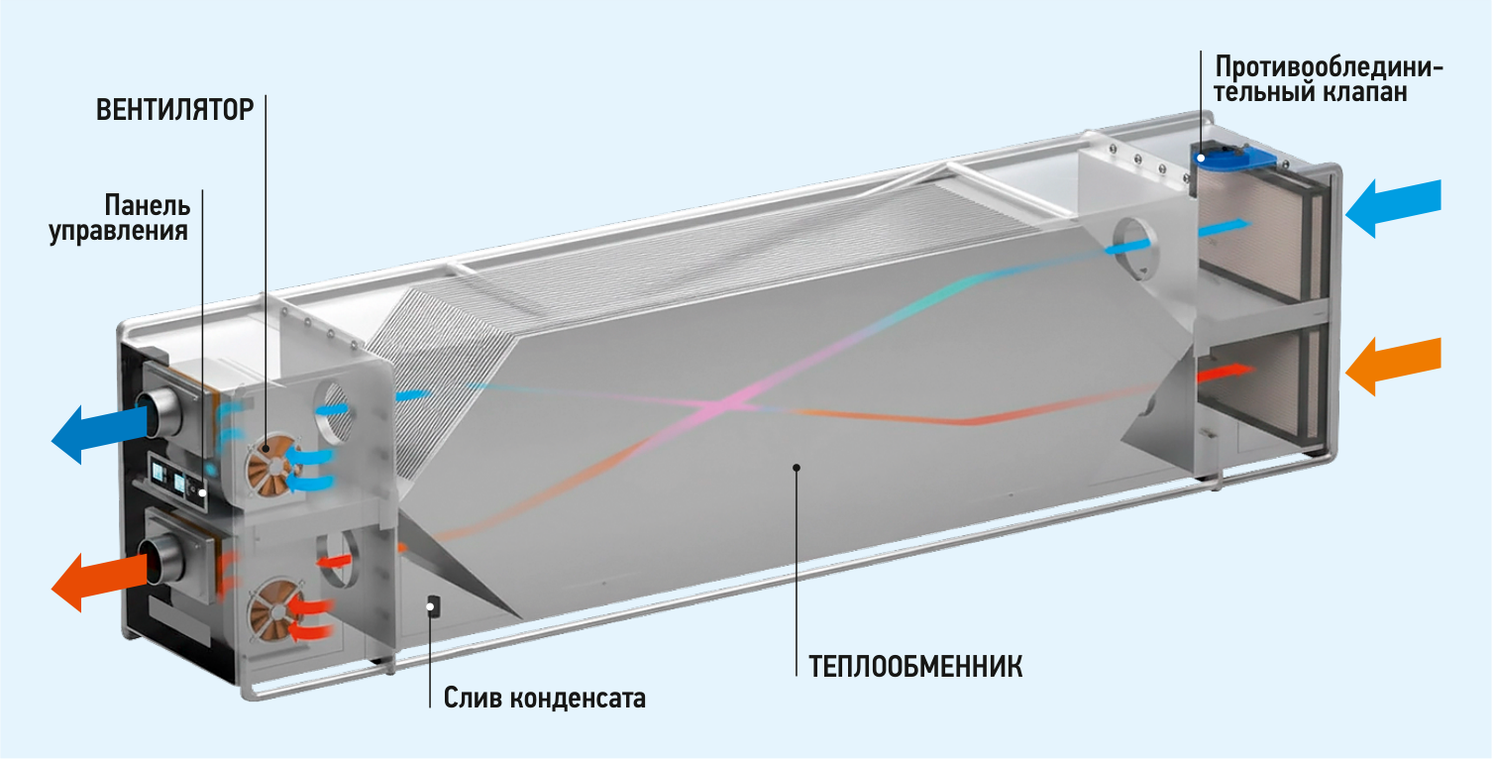

Рис. 2. Противоточный пластинчатый рекуператор

Для современных противоточных пластинчатых рекуператоров (рис. 2) в вентиляционных установках типичный коэффициент полезного действия по теплу существенно выше, чем у систем с промежуточным теплоносителем, благодаря отсутствию лишних звеньев (насосы, трубопроводы, второй теплообменник и т.п.). Противоточные пластинчатые рекуператоры позволяют добиться на практике очень высокой эффективности — до 90 % при частичной загрузке приточно-вытяжной установки.

При малых и средних расходах воздуха пластинчатые кассеты показывают наиболее стабильную эффективность и простоту применения в жилых и коммерческих зданиях.

К недостаткам пластинчатых утилизаторов обычно относят обмерзание: при минусовых температурах и высокой влажности вытяжного воздуха на холодных участках пластин образуется конденсат, который может переходить в лёд, ухудшая проход воздуха и снижая эффективность; поэтому предусматриваются дренаж, подогрев, байпас или ступенчатое управление вентилятором.

Однако достоинства пластинчатых утилизаторов значительно перекрывают их недостатки:

• простая конструкция и отсутствие подвижных частей;
• низкий уровень шума;
• высокий КПД по теплу;
• отсутствие энергопотребления на сам рекуператор;
• простота монтажа и эксплуатации;
• отсутствие перетоков загрязнённого воздуха из вытяжного канала, как в роторных регенераторах.

Простая конструкция и отсутствие подвижных частей: кассета представляет собой только пакет пластин в корпусе, нет вращающихся элементов или насосов, что повышает надёжность и снижает требования к обслуживанию.

Низкий уровень шума: поскольку рекуператор не имеет движущихся частей, шум определяется только вентиляторами установки, а сам теплообменник не добавляет значимого акустического фона.

Высокий КПД по теплу: пластинчатые решения демонстрируют более высокие показатели полезного использования тепла по сравнению с системами с промежуточным теплоносителем, где часть энергии теряется в контуре теплоносителя и насосном оборудовании.

Отсутствие энергопотребления на сам рекуператор: дополнительная электроэнергия требуется только вентилятору, в отличие от схем с теплоносителем, где нужны насосы, клапаны и др. аппаратура.

Простота монтажа и эксплуатации: кассетный блок легко интегрируется в компактную приточно-вытяжную установку, при этом обслуживание сводится к контролю чистоты каналов и дренажа.

Отсутствие перетоков загрязнённого воздуха из вытяжного канала, как в роторных регенераторах.

II. Роторные утилизаторы тепла вытяжного воздуха

Роторный утилизатор — это вращающийся барабан-теплообменник, который последовательно проходит через потоки вытяжного и приточного воздуха, аккумулируя и отдавая тепло и влагу (рис. 3).

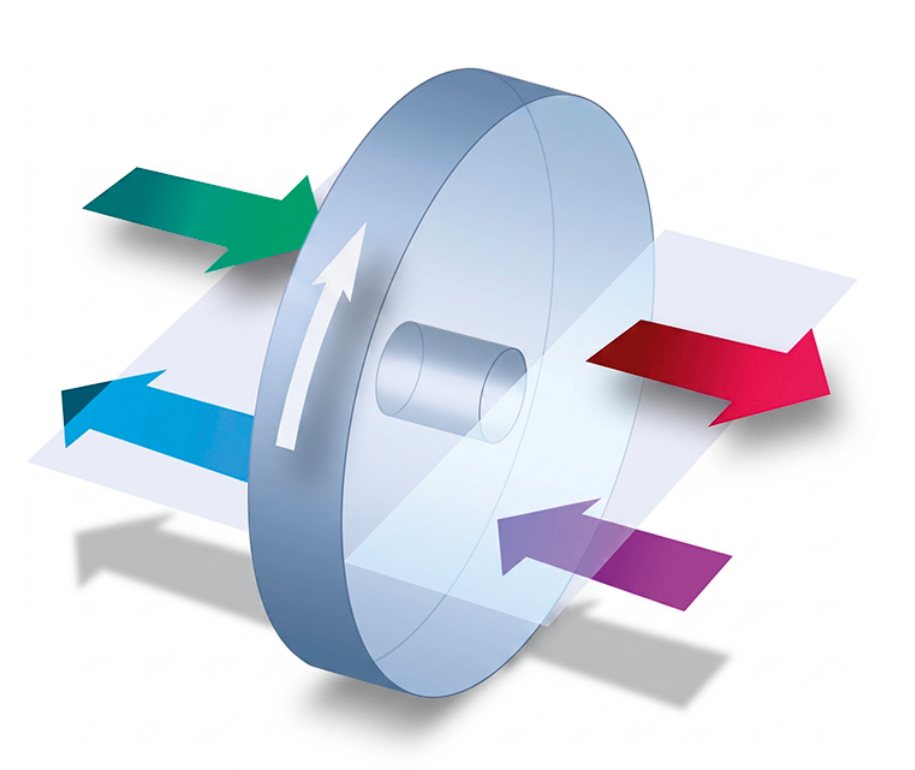

Рис. 3. Роторный регенеративный теплообменник

Следует дать чёткую терминологию теплообмена. Существуют понятия «рекуперативные» и «регенеративные теплообменники». Рекуперативный теплообменник передаёт тепло непрерывно через разделяющую стенку между двумя потоками, а регенеративный — попеременно через насадку/матрицу, которая то нагревается от горячего потока, то отдаёт тепло холодному. Как пример, пластинчатый теплообменник на рис. 1 является классическим рекуператором, передавая непрерывно тепловую энергию вытяжного воздуха к приточному. А вот вращающийся теплообменник на рис. 3 — это уже регенератор. На практике часто встречается ошибочная терминология («роторный рекуператор»). Это принципиально неверно.

Конструкция роторных утилизаторов

Основной элемент — цилиндрический ротор (барабан), набранный из гофрированного или профилированного металлического/гигроскопичного материала (алюминий, сталь, специальные сплавы) с продольными каналами для прохода воздуха. Ротор установлен в корпусе вентиляционной установки так, что его сектор в каждый момент времени «работает» либо на вытяжку, либо на приток; по сечению секторы совпадают с каналами приточного и вытяжного воздуха. Ротор приводится во вращение электрическим мотором через ремённую или прямую передачу, скорость вращения регулируется автоматикой и влияет на степень рекуперации.

По используемым материалам различают: стандартный (тепловой) ротор, который выполнен из металла с высокой теплопроводностью, обеспечивает передачу в основном чувствительного (температурного) тепла, влагообмен минимален. Или энтальпийный (влагообменный) ротор: изготовлен из гигроскопичных материалов или покрыт специальными слоями, способными аккумулировать влагу из вытяжного воздуха и отдавать её приточному; используется для поддержания комфортной влажности в зимний период.

Также различают «глубину» (толщину) ротора: более глубокий ротор даёт больший КПД, но повышает сопротивление и массу агрегата.

Принцип работы основан на циклическом нагреве и охлаждении ротора: вытяжной тёплый воздух проходит через часть ротора, нагревает его материал и частично отдаёт влагу; затем тот же сектор, повернувшись, попадает в поток приточного холодного воздуха и отдаёт ему накопленное тепло и влагу. При работе на охлаждение (летом) процесс обратный: ротор отбирает холод у приточного воздуха и передаёт его вытяжному, снижая нагрузку на холодильную машину.

Практически достижимая степень возврата тепла для современных роторных регенераторов составляет порядка 75–85 %, а у топовых моделей — 75–88 % в оптимальных режимах.

В корпусе предусматривают продувочные сектора и уплотнения для снижения перетока воздуха между потоками, а также систему регулирования скорости ротора и иногда байпасный канал.

Преимущества роторных регенераторов

• эффективный тепло‑ и влагообмен;
• высокая энергоэффективность;
• устойчивость к низким температурам, то есть меньшая склонность к обмерзанию.

Эффективный тепло‑ и влагообмен: роторные регенераторы передают не только тепло, но и влагу (в энтальпийном исполнении), поддерживая более комфортный микроклимат при холодной наружной температуре.

Высокая энергоэффективность: благодаря постоянному контакту ротора с обоими потоками и возможности оптимизации скорости вращения достигается высокий КПД, экономия энергии на отопление и охлаждение может доходить до 80 %.

Устойчивость к низким температурам: меньшая склонность к обмерзанию делает роторные решения особенно выгодными для холодного климата и объектов, где пластинчатый рекуператор зимой регулярно «выпадает» из работы.

Для крупных коммерческих и общественных зданий роторные регенераторы часто рассматриваются как базовое решение именно благодаря сочетанию высокой эффективности и устойчивости к морозам.

Недостатки и ограничения

• риск перекрёстного загрязнения;
• наличие подвижных частей;
• более высокий уровень шума.

Риск перекрёстного загрязнения: из‑за конструктивных зазоров и особенностей секционирования ротора технически невозможно полностью исключить небольшое смешивание потоков; запахи, дым, загрязнения могут частично вернуться с приточным воздухом, что критично для помещений с высокими санитарными требованиями.

Наличие подвижных частей: двигатель, подшипники, уплотнения и сам вращающийся барабан усложняют конструкцию, увеличивают вероятность поломок и требуют регулярного обслуживания (контроль ремней, смазка, балансировка).

Более высокий уровень шума: вращение ротора и работа привода могут создавать дополнительный шум и вибрации, что нужно учитывать при размещении оборудования.

В объектах типа операционных, чистых комнат, некоторых пищевых производств роторные теплообменники часто не допускаются или применяются только с особыми мерами по продувке и разделению потоков.

С инженерной точки зрения, «ротор» — инструмент для объектов с приоритетом энергоэффективности и комфортного микроклимата в холодном климате, тогда как «пластина» — решение для максимально чистого разделения потоков с чуть меньшим КПД и более простой механикой.

Существуют также более экзотичные утилизаторы тепла вытяжного воздуха.

III. Энтальпийный (мембранный) рекуператор

Разновидность пластинчатого, но с пластинами из специальной полимерной мембраны, которая пропускает молекулы водяного пара, задерживая при этом частицы и запахи (рис. 4). За счёт этого он переносит не только явное тепло (КПД 65–75 %), но и влагу, а по полной энтальпии одинарная кассета даёт 70–82 %. Это принципиально важная особенность для России: у мембраны теплопроводность в сотни раз ниже, чем у алюминия, поэтому обмерзания практически нет вплоть до –30…–25 °C без всякого преднагрева. Именно способность работать в мороз без циклов разморозки делает энтальпийные рекуператоры очень перспективными для нашего климата.

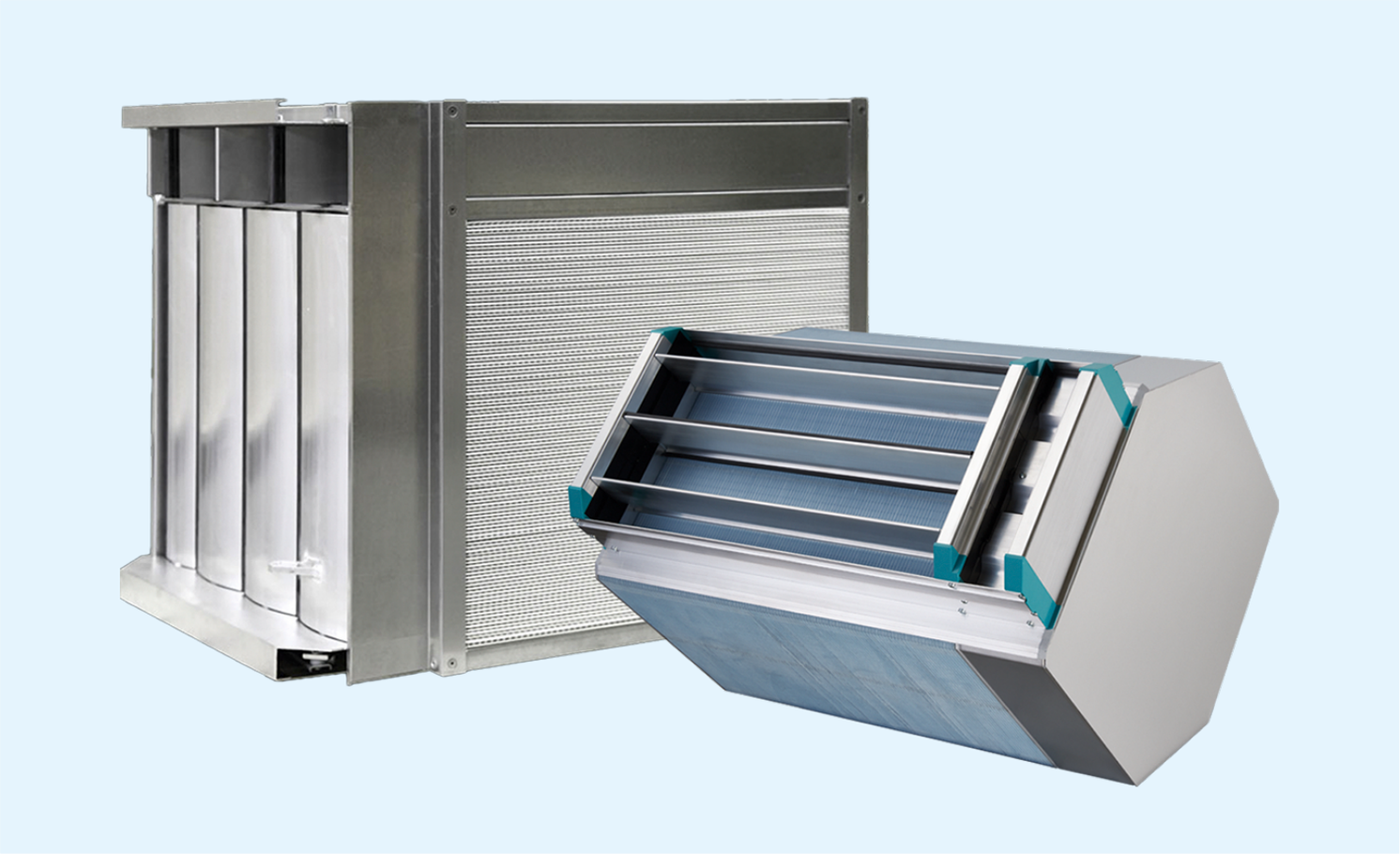

Рис. 4. Энтальпийные мембранные рекуператоры

IV. Гликолевый рекуператор (с промежуточным теплоносителем)

По сути, это два раздельных водяных теплообменника (один в вытяжке, другой в притоке), связанных замкнутым контуром с раствором гликоля, который перекачивается насосом (рис. 5). Потоки воздуха физически разнесены, перетекание равно нулю, обмерзания нет (антифриз). Но КПД самый скромный — 45–65 %, и появляется дополнительный расход электроэнергии на насос (15–25 %). Зато это единственное решение, когда приток и вытяжка находятся далеко друг от друга и свести их воздуховоды в одном агрегате физически невозможно.

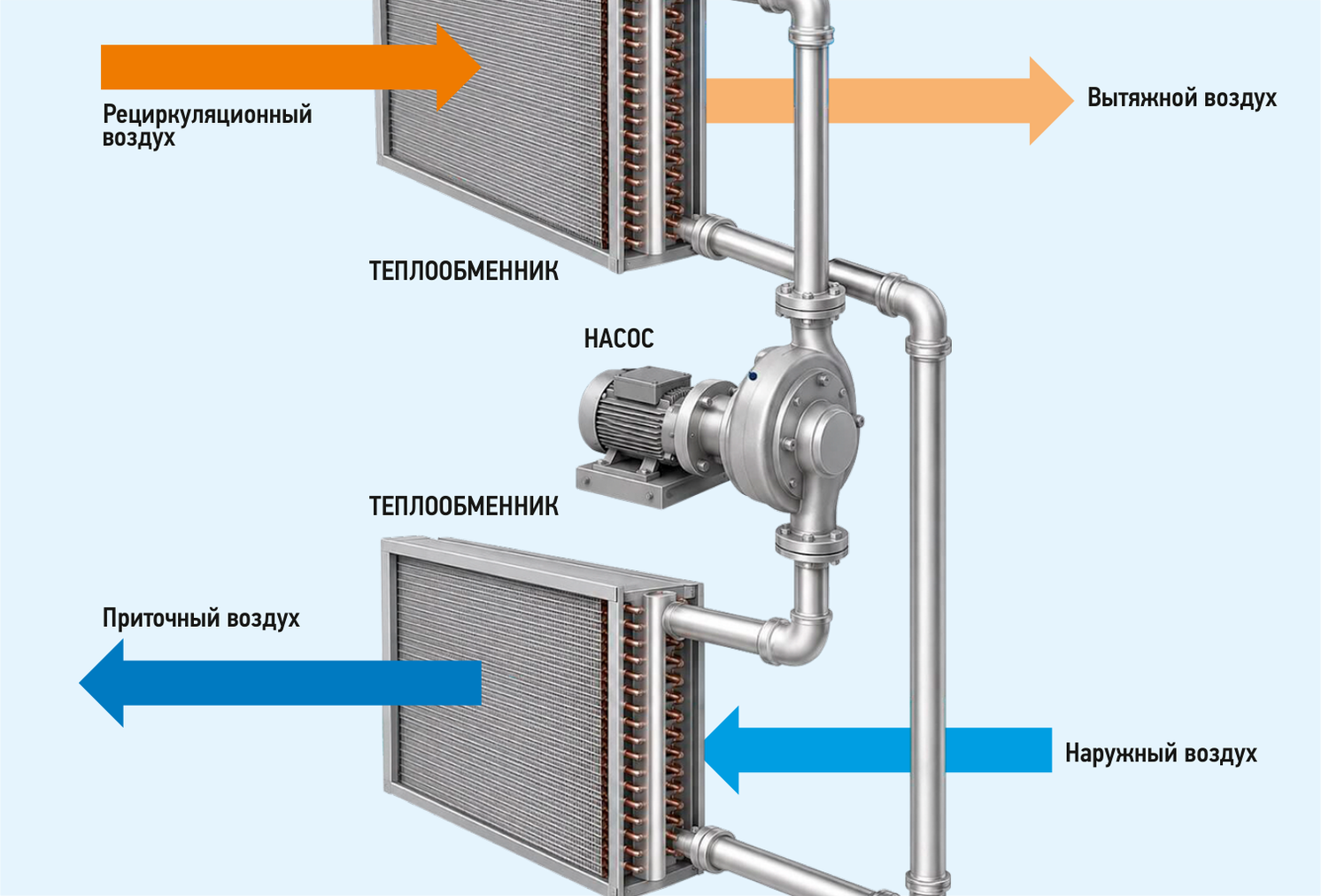

Рис. 5. Гликолевый рекуператор (с промежуточным теплоносителем)

V. Реверсивные регенераторы тепла

Реверсивные регенераторы — это однотрубные вентиляционные устройства, где тепло и влага аккумулируются в стационарном регенераторе (обычно керамическом), а вентилятор периодически меняет направление потока, последовательно работая на вытяжку и приток (рис. 6).

Устройство имеет один канал через стену и внутри — массивный регенератор (чаще керамический блок) с высокой теплоёмкостью и развитой поверхностью. Работа идёт циклами:

• фаза вытяжки — из помещения тёплый загрязнённый воздух проходит через регенератор, нагревает и частично увлажняет его;
• фаза притока — вентилятор меняет направление, наружный холодный воздух проходит через уже нагретый и увлажнённый регенератор и забирает тепло и влагу, подогреваясь до близкой к комнатной температуре.

Типичные устройства работают в реверсивном режиме с длительностью цикла 60–80 секунд на каждую фазу (например, 70 секунд вытяжка + 70 секунд приток).

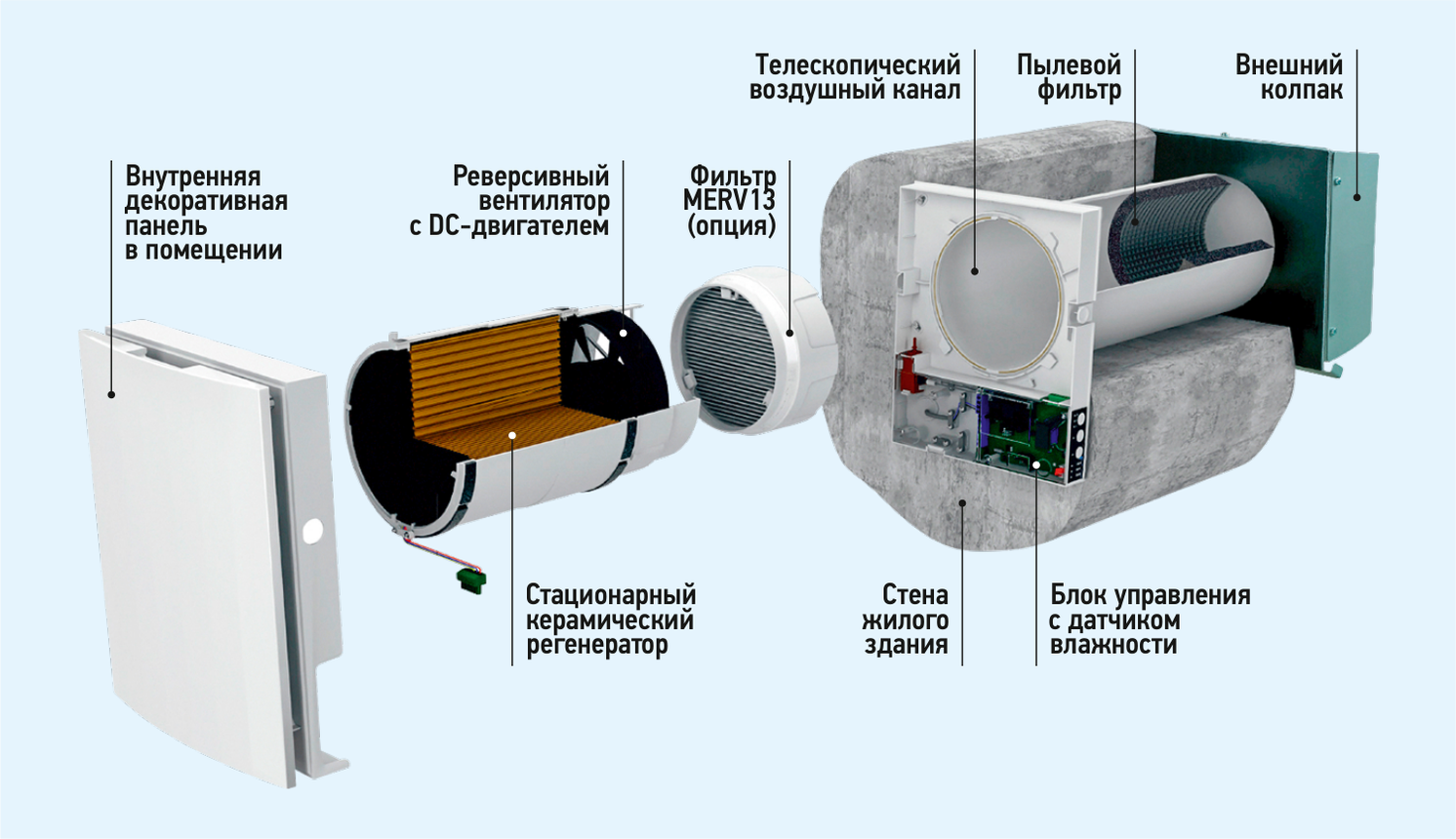

Рис. 6. Конструкция реверсивного регенератора тепла

Основные узлы реверсивного регенератора тепла:

• осевой вентилятор с реверсивным ЕС‑двигателем, способным менять направление вращения;
• керамический регенератор (теплоаккумулятор) в телескопическом канале через стену;
• наружная и внутренняя решётки, фильтры приточного и вытяжного воздуха, клапаны/жалюзи (часто с автоматическим закрытием при остановке).

Керамический регенератор выполняет сразу две функции — аккумулирует тепло и часть влаги, благодаря чему устройство работает как энтальпийный регенератор. За счёт высокой теплоёмкости и развитой поверхности регенератора КПД по теплу у современных реверсивных устройств достигает 85 % в режиме регенерации. Высокий КПД связан с тем, что весь вытяжной поток проходит через один и тот же массивный регенератор, который успевает сильно прогреться/охладиться за фазу вытяжки. И не надо забывать, что высокий процент регенерации достигается только при низкой скорости вентилятора.

Ключевая специфическая особенность эксплуатации таких систем — чередование направлений потока: в помещении поочерёдно создаётся небольшой вытяжной и приточный расход, а средний баланс воздуха за цикл близок к нулю (при одном приборе). Поэтому для более равномерного воздухообмена в комнатах часто ставят два реверсивных регенератора, работающих в противофазе: когда один в вытяжке, второй в притоке, и наоборот, что стабилизирует давление и расход.

Кроме режима регенерации тепла, устройства также могут работать как постоянный приток или вытяжка (без регенерации), используемый летом или при специфических условиях.

Преимущества реверсивных регенераторов

• высокая эффективность при компактной конструкции;
• полноценная утилизация влаги;
• простая установка, низкий шум.

Высокая эффективность при компактной конструкции: КПД до 85 % для малых расходов воздуха, при очень низкой мощности вентилятора (3–5 Вт).

Полноценная утилизация влаги: керамический регенератор аккумулирует влагу вытяжного воздуха и отдаёт её приточному, что уменьшает пересушивание помещений зимой без отдельного увлажнителя.

Простая установка: устройство встраивается в одну стену, не требует разводки воздуховодов, подходит для дооснащения квартир и комнат.

Низкий шум: благодаря малому расходу и качественным ЕС‑моторам уровень шума может быть 11–20 дБ(А), что приемлемо для спален.

Для энергоэффективной точечной вентиляции в существующем жилье — это почти идеальный формат: минимум строительных работ, высокое использование тепла и влаги.

Недостатки и ограничения реверсивных регенераторов

• пульсирующий характер воздухообмена;
• ограниченный расход;
• санитарные ограничения;
• неизбежное частичное смешивание.

Пульсирующий характер воздухообмена: воздух в помещении движется «рывками» — то вытяжка, то приток; при одиночном приборе это даёт неравномерный воздухообмен и небольшие колебания давления.

Ограниченный расход: из‑за одноканальной схемы и тихих вентиляторов типичные расходные диапазоны невелики (до 50 м³/ч в режиме постоянного притока/вытяжки, и ниже — в режиме регенерации), поэтому для больших помещений нужно несколько устройств.

Санитарные ограничения: регенератор может аккумулировать не только тепло и влагу, но и запахи/часть летучих загрязнений; важны фильтры и правильный выбор помещений (нежелательно ставить такие устройства в сильно загрязнённых производственных зонах или рядом с источниками запахов).

Зависимость от неизбежного частичного смешивания: хотя потоки формально разделены во времени, регенератор физически контактирует с обоими потоками, и часть загрязнений/запахов может переходить в приток через поверхность материала.

Сводные характеристики реверсивных регенераторов представлены в табл. 1.

Табл. 1. Сравнительные характеристики основных типов рекуператоров

Классификация приточно-вытяжных установок с рекуперацией тепла

Прежде чем подбирать конкретную модель, полезно понимать, в какой «системе координат» мы находимся. Классифицировать ПВУ с рекуперацией удобно по трём признакам.

По области применения:

1. Бытовые установки для квартир, коттеджей и небольших офисов — с расходами обычно от 100 до 1000 м³/ч.
2. Малые коммерческие — офисы, кафе, магазины, детские сады, с расходами от нескольких сотен до нескольких тысяч кубических метров в час.
3. Промышленные системы — производственные и складские здания, торговые центры, с расходами от тысяч до десятков тысяч м³/ч (серийные линейки доходят до 130 тыс. м³/ч).

По компоновке:

1. Настенные компактные — децентрализованные рекуператоры, монтируемые в наружную стену помещения, обслуживающие одну комнату без воздуховодов.
2. Подвесные — размещаются под потолком, за подшивным потолком или в коридоре, наиболее популярный тип для квартир и коттеджей.
3. Напольные — для технических помещений, вентиляционных камер.
4. Крышные (руфтопы) — устанавливаются на кровле, характерны для торговых и производственных зданий.

По функциональности:

1. Только рекуперация — базовый вариант, без активной обработки воздуха.
2. С догревом/охлаждением — со встроенным электрическим или водяным нагревателем, а также с секцией охлаждения (фреоновой или водяной) для летнего режима.
3. С увлажнением — для объектов с жёсткими требованиями к влажности (музеи, производства, отдельные категории общественных зданий).

Ключевые параметры приточных установок с рекуператором

После того, как мы разобрались с вариантами конструкции утилизаторов, зафиксируем набор параметров, которые важны для их подбора. Именно они должны фигурировать в паспорте изделия и в коммерческом предложении.

1. КПД рекуперации η. Для жилых объектов оптимальным считается диапазон 80–85 % на противоточных пластинчатых теплообменниках. Важно понимать разницу между температурным КПД (только по теплу) и энтальпийным (по теплу и влаге).
2. Расход воздуха L [м³/ч]: сколько воздуха установка подаёт и удаляет. Базовый параметр, от которого пляшет весь подбор. Также необходимо понимать, что нам важен как максимальный расход воздуха (днём в коттедже собрались несколько семей на какое-либо мероприятие), так и минимальный (ночной режим). Чем ниже расход воздуха, тем выше эффективность рекуперации. Поэтому нет ничего страшного, если установка подобрана с запасом и работает в основном на средней и низкой скорости вентилятора.
3. Класс фильтрации. С 2018 года действует стандарт ISO 16890, который классифицирует фильтры по группам ISO Coarse, ISO ePM10, ISO ePM2.5 и ISO ePM1 в зависимости от того, частицы какого размера они улавливают. Прежние обозначения (G4, M5, F7, F9) соотносятся с новыми примерно так: G4 → ISO Coarse, M5/M6 → ISO ePM10, F7 → ISO ePM2.5/ePM1, F9 → ISO ePM1. Для новых бизнес-центров стандартом де‑факто стали фильтры класса F7 и выше.
4. Уровень шума, дБ(А). Критичный параметр для жилья и офисов. Для бытовых установок ориентируются на паспортные значения — как правило, порядка 25–45 дБ(А), для гостевых зон нормируют уровень шума от вентиляции. Чем выше скорость вентилятора, тем выше уровень шума. Соответственно опять рекомендация — подбирать приточную установку с небольшим запасом. Чтобы её основная эксплуатация приходилась на среднюю скорость днём и низкую скорость ночью. Также критично устанавливать шумоглушители, как минимум на стороне подачи приточного воздуха в помещение, поскольку именно там поступает основной шум от вентилятора.

Обзор российского рынка вентиляционных систем с утилизаторами тепла

В России рынок развивается по траектории, во многом определённой событиями 2022 года. По данным «РБК», в структуре импорта ПВУ в 2023 году абсолютным лидером по стране-поставщику стал Китай — более 83 %.

Уход с рынка европейских и части азиатских брендов запустили волну импортозамещения. Динамика вентиляционного рынка России за последние годы такова: после провала около 10 % в 2022 году последовало восстановление примерно на 15 % в 2023‑м и рост выпуска около 20 % в 2024 году. Доля отечественных производителей в сегменте ПВУ выросла примерно на 17 %, а доля энергоэффективных установок с рекуперацией — более чем на 21 %. Дополнительный драйвер локализации — старение установленного парка оборудования 2005–2011 годов: при сроке службы 15–20 лет объём подлежащей замене базы превышает 40 %. В 2026 году, например, в Новосибирске запущено серийное производство пластинчатых перекрёстноточных рекуператоров с локализацией более 90 %.

Расширение линейки установок с EC-вентиляторами и интеграция в системы диспетчеризации и «умного дома» — общий тренд. Прирост сегмента ПВУ с диспетчеризацией и IoT‑модулями (Modbus/BACnet) в РФ оценивается в 23–29 %.

Сегмент бытовых и малых объектов

Это самый массовый и самый быстрорастущий сегмент, поэтому остановимся на нём подробнее.

Популярные решения здесь — настенные компактные рекуператоры (для одной комнаты, без воздуховодов) и небольшие подвесные ПВУ для квартир и коттеджей. По данным российских обзоров, наиболее востребованы установки производительностью 50–400 м³/ч; для отдельных домов часто берут 300–800 м³/ч. КПД для жилых объектов оптимален в диапазоне 80–85 % на противоточных пластинчатых теплообменниках.

Типичные сценарии применения ПВУ с утилизаторами тепла:

1. Реновация квартир. При капитальном ремонте квартиры устанавливают подвесную ПВУ на лоджии или коридоре с разводкой воздуховодов по комнатам, либо ставят несколько настенных рекуператоров.
2. Малоэтажное жильё. Коттеджи и таунхаусы — здесь ПВУ с рекуперацией часто интегрируют с общей системой отопления и «умного дома».
3. Офисы open-space средней площади. Небольшая коммерческая установка на несколько тысяч м³/ч с фильтрацией F7 и управлением по концентрации углекислого газа (CO₂).

Сегмент коммерческих и промышленных установок

Для офисных, торговых и производственных зданий типичны установки в компоновке подвесных, напольных или крышных блоков с расходами от нескольких тысяч до десятков тысяч м³/ч. Серийные линейки центральных ПВУ доходят до 130 тыс. м³/ч, а роторные регенераторы оптимальны как раз для больших объёмов — от 5000 до 100 тыс. м³/ч.

Требования к автоматизации здесь принципиально выше, чем в быту. Установка должна не просто поддерживать заданную температуру приточного воздуха, но и интегрироваться с системами отопления и охлаждения здания, с диспетчеризацией по протоколам Modbus или BACnet. Востребованы гибридные решения — рекуператор в связке с тепловым насосом, с управлением через «умный дом» по Modbus RTU и BACnet MS/TP.

Отдельного внимания требуют вопросы эксплуатации. Для крупной установки критичны:

1. Доступ к обслуживанию. Установку надо разместить так, чтобы к фильтрам, теплообменнику и вентиляторам был свободный доступ для сервиса.
2. Фильтры. На коммерческих объектах фильтры расходуются быстрее и стоят дороже — это статья эксплуатационных затрат, которую надо закладывать заранее.
3. Ресурс вентиляторов и требования к сервису. Для промышленных установок важен регламент технического обслуживания и наличие сервисной организации.

Не забудем и про пожарную безопасность: по СП 7.13130.2013 помещения вентиляционных камер категорируются, транзитные воздуховоды нормируются по огнестойкости (EI 30 / EI 60 / EI 150), предусматриваются противопожарные клапаны. Для встроенных в жилые и общественные здания установок это обязательная часть проекта.

Выводы

Системы приточно-вытяжной вентиляции с рекуперацией тепла являются уже стандартным решением для новых проектов офисных или торговых объектов.

Кроме того, в жилых квартирах или домах тоже наметилась тенденция к механической вентиляции, что неизбежно приводит к необходимости утилизации тепла вытяжного воздуха и снижению общей нагрузки на системы энергоснабжения. Наиболее часто применяемые сегодня утилизаторы тепла: пластинчатые и роторные. По своим характеристикам пластинчатые утилизаторы больше подходят для компактных установок с небольшим количеством приточного воздуха (до 2000 м³/ч).

Роторные регенераторы чаще применяются для приточно-вытяжных систем средней и большой производительности, от нескольких тысяч до десятков тысяч кубических метров.
