Чугун представляет собой многокомпонентный сплав на основе железа и углерода. Он широко используется в промышленности при изготовлении оборудования. Свойства чугуна были подробно рассмотрены в материале [1]. Для отопительных целей из чугуна изготавливают преимущественно первичные теплообменники в напольных котлах и радиаторы отопления. Теплообменники отопительных котлов, изготовленные из чугуна, отличаются хорошей теплоаккумулирующей способностью и большой тепловой инерционностью, высокой коррозийной стойкостью. С точки зрения особенностей чугуна (хорошие литейные свойства, низкая свариваемость, отсутствие упругости, значительный вес) оптимальной конструкцией чугунного теплообменника является секционная.

Для изготовления теплообменников обычно используют серый чугун, в котором углерод присутствует в виде пластинчатого графита. Производители стараются разработать собственный рецепт сплава и собственную геометрию секции, позволяющую наиболее полно передать тепло уходящих газов.

Ассортимент газовых чугунных отопительных котлов за последние годы претерпел серьезные изменения. В первую очередь это касается базовой комплектации, в которую теперь все чаще входят расширительный бак, циркуляционный насос и даже емкостной водонагреватель с полной обвязкой. Не редкость также и модели с закрытой камерой сгорания, которые прежде встречались лишь в настенных стальных моделях отопительного оборудования.

Рассмотрим представленные на российском рынке разновидности чугунных отопительных котлов, их особенности и диапазон применения.
Floor standing cast iron gas boilers. 11/2011. Фото 1

Alphatherm
Газовые чугунные котлы серии Delta представлены на российском рынке в диапазоне от 14 до 125 кВт. Высококачественный секционный чугунный теплообменник обладает большим запасом прочности, в результате допустимая разница температур между подающей и обратной линией может достигать 45 °C. Встроенная горелка из нержавеющей стали обеспечивает стабильную работу даже при пониженном давлении газа. Электророзжиг с ионизационным контролем пламени и встроенная погодозависимая автоматика обеспечивают экономию энергии.

Модели с индексом «B» оснащены встроенным бойлером косвенного нагрева емкостью 100 л с двухслойным эмалевым покрытием и магниевым анодом для защиты от коррозии и дополнительным патрубком контура рециркуляции. В этих котлах также присутствует насос для ГВС. Безопасность котла обеспечивается аварийным термостатом, термостатом дымовых газов, автоматикой контроля пламени. Для защиты бойлера от избыточного давления в системе предусмотрен аварийный клапан на 6 бар.

В котлах Delta заложены функции самодиагностики, выбега насоса, «антилегионелла», защита от замерзания системы отопления и ГВС, антицикличность.
Floor standing cast iron gas boilers. 11/2011. Фото 2

Ariston
Ariston предлагает котлы атмосферные газовые напольные котлы Unobloc с чугунным теплообменником, надежные и долговечные, адаптированные к российским условиям давления газа без потери мощности, высокопроизводительные, простые в эксплуатации и техническом обслуживании. Широкий модельный ряд с диапазоном мощностей от 24 до 64 кВт позволяет выбрать подходящее котельное оборудование для любой ситуации.

Чугунный теплообменник, стойкий к коррозии и термическим напряжениям, поставляется в собранном виде. Специальная кристаллическая структура серого чугуна обеспечивает однородность тепловых потоков и увеличивает срок службы котла. Атмосферная горелка снабжена электронным розжигом и ионизационным контролем пламени.

В котлах мощностью 24 и 31 кВт в комплект поставки входят циркуляционный насос, расширительный бак, предохранительный клапан, реле минимального давления. Встроенным стабилизатором тяги оснащены котлы до 45 кВт, для моделей 55 и 64 кВт предусмотрен внешний стабилизатор тяги.

Современный дизайн и минимальные габаритные размеры позволят легко разместить котел в любом интерьере. Термоблоки могут комбинироваться с водонагревателями косвенного нагрева BS1S и BS2S емкостью от 150 до 500 л для обеспечения горячего водоснабжения. Котлы могут быть соединены в каскад до двух термоблоков.
Floor standing cast iron gas boilers. 11/2011. Фото 3

Baxi

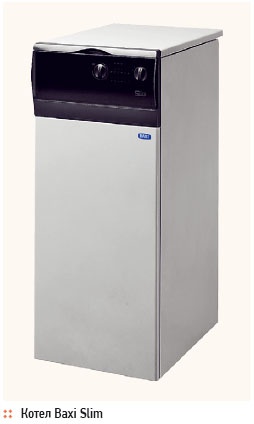

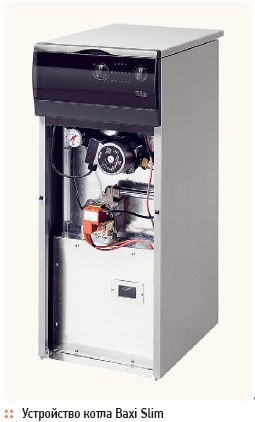

Модели напольных чугунных котлов Slim от Baxi получили свое название изза минимальных габаритных размеров (ширина всего 35 см), которая позволят найти для них место в любом помещении. В ассортименте производителя присутствуют модели с атмосферной и с надувной горелкой. Диапазон мощностей варьируется от 15 до 62 кВт. Во время работы котла осуществляется непрерывная электронная модуляция пламени как в режиме отопления, так и в режиме ГВС.Горелка снабжена плавным электронным зажиганием. Котлы Slim адаптированы к российским условиям, они устойчиво работают при понижении входного давления природного газа до 5 мбар. В двухконтурных моделях в комплект поставки входит емкостной бойлер для горячего водоснабжения и отдельный насос ГВС, к одноконтурным водонагреватель может подсоединяться дополнительно. Все модели, кроме котлов с индексом «iN», оборудованы высокоскоростным циркуляционным насосом с автоматическим воздухоотводчиком и манометром.

В котлах предусмотрено два диапазона регулирования температуры в системе отопления: 30–85 °C и 30–45 °C (режим «теплый пол») и встроенная погодозависимая автоматика. Отдельно может поставляться устройство дистанционного управления с климатическим регулятором и программируемый таймер. Котел осуществляет регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС (для моделей со встроенным или отдельным бойлером).

Производитель уделяет большое внимание безопасности. Котлы Slim оснащены электронной системой самодиагностики, ионизационным контролем пламени, защитным термостатом от перегрева воды в первичном теплообменнике, датчиком тяги для контроля за безопасным удалением продуктов сгорания (пневмореле для моделей с закрытой камерой сгорания, термостат для моделей с открытой камерой), системой защиты от блокировки насоса, которая активируется автоматически каждые 24 часа, предохранительным клапаном в контуре отопления на 3 бар (кроме моделей iN) и в контуре ГВС на 8 бар (модели со встроенным бойлером), системой защиты от замерзания в контуре отопления и бойлере.

Для котельных побольше производитель предлагает высокоэффективные газовые котлы Slim HP с атмосферной горелкой и диапазоном мощности от 83 до 116 кВт. Секционный теплообменник из высоко-пластинчатого эвтектического чугуна с профильными ребрами имеет большую поверхность теплообмена и отличные аэродинамические свойства. Следует отметить уникальную систему сборки теплообменника на двух гидравлических коллекторах. Благодаря изоляции из стекловолокна, размещенной под кожухом, потери тепла минимальны. Котлы адаптированы к российским условиям — устойчиво работают при понижении входного давления газа до 7 мбар. Котлы оснащены двухступенчатой горелкой из нержавеющей стали с плавным электронным розжигом и использованием вспомогательной запальной горелки.

Система управления котлом включает в себя регулирование и автоматическое поддержание заданной температуры в контуре отопления, а также возможность установки погодо-зависимой и каскадной автоматики (поставляется отдельно). Термоблок оснащен термостатом для управления двухступенчатой горелкой и термометром. Система безопасности предусматривает световую индикацию перегрева котла и погасания пламени, ионизационный контроль пламени, защитный термостат от перегрева воды в первичном теплообменнике, датчик тяги для контроля за безопасным удалением продуктов сгорания.
Floor standing cast iron gas boilers. 11/2011. Фото 4
Floor standing cast iron gas boilers. 11/2011. Фото 5

Biasi
Итальянский производитель предлагает российскому потребителю две серии чугунных котлов — Kappa и B…R.

Серия Kappa представлена пятью вариантами комплектации. Модели Kappa R снабжены атмосферной газовой горелкой и открытой камерой сгорания, модели Kappa RPV оснащены дополнительно циркуляционным насосом и расширительным баком, у котлов Kappa RPVS имеются закрытая камера сгорания, насос и расширительный бак. Существуют также две разновидности котлов этой серии, совмещенных с емкостным водонагревателем. Это модификации Kappa BO (с открытой камерой сгорания) и Kappa BOS (с закрытой камерой сгорания). Все котлы Kappa комплектуются эффективной теплоизоляцией, теплообменником собственного производства из чугунных элементов марки EN GJL 200, имеющих инновационную форму и высокий КПД.

Все котлы имеют возможность подсоединения емкостного водонагревателя и работы в каскаде до четырех котлов (с дополнительной автоматикой). Панель управления включает в себя следующие элементы регулировки и индикации: главный выключатель, предохранительный термостат, термостат отопительного контура, индикаторы блокировки горелки и предохранительного термостата, термометр и манометр. Газовая горелка может быть перенастроена на работу со сжиженным газом и имеет электронный розжиг.

Модели с насосом оснащены предохранительным клапаном, а также автоматическим воздухоотводчиком.

Котлы с бойлером при необходимости могут работать только на отопление с отключением функции ГВС, что позволяет экономить топливо и снижать эксплуатационные расходы. В стандартную комплектацию такого котла входит также насос ГВС. Панель управления этих термоблоков термометр и терморегулятор для контура ГВС.

Чугунные котлы B…R представлены двумя сериями. Отличительной особенностью этих моделей является отсутствие горелки в стандартной комплектации. Термоблоки предназначены для работы с газовыми или жидко-топливными вентиляторными горелками. Котел B…R изготовлен из чугунных элементов марки EN GJL 200, стойкого к низкотемпературной коррозии. Три хода дымовых газов в теплообменнике обеспечивает высокую эффективность и оптимальный теплосъем. Панель управления содержит главный выключатель, термостат контура отопления, термометр, индикатор блокировки горелки и состояния котла. Котлы способны работать в каскаде до четырех котлов.

Модели B40 R могут поставляться в разобранном виде для облегчения монтажа в крышных котельных и котельных с небольшими дверными проемами. Удобный доступ к камере сгорания для обслуживания котла без демонтажа горелки обеспечивает дополнительное преимущество. Все котлы могут работать в бойлером косвенного нагрева.
Floor standing cast iron gas boilers. 11/2011. Фото 6

Buderus

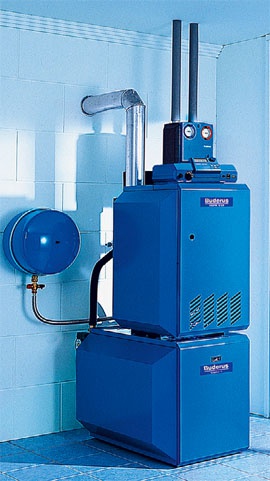

Низкотемпературные отопительные котлы Logano со встроенной атмосферной газовой горелкой представлены в четырех модификацией с общим диапазоном мощностей от 20 до 375 кВт. В котлах используется технология Thermostream, обеспечивающая надежную работу без смесительного насоса и регулирования температуры обратной линии. Она заключается в смешивании внутри котла холодной воды из обратной линии с нагретым теплоносителем. В результате у котлов отсутствует обязательное требование к минимальной температуре котловой воды.

Камера сгорания обладает небольшой тепловой нагрузкой, отвод дымовых газов осуществляется по трехходовому принципу. Все важные компоненты термоблока, а именно отопительный котел, горелка и система управления, подобраны с учетом максимальной адаптации друг к другу (исполнение Unit). Это позволяет котлу работать более надежно и эффективно, снизить уровень шума и эмиссию вредных веществ, повысить уровень комфорта для потребителя. Ко всем котлам Logano могут быть подключены емкостные водонагреватели Logalux и различные системы управления из программы производителя.

Диапазон допустимых мощностей для котлов Logano, не имеющих в стандартной комплектации горелки, еще более широк: от 17 до 1200 кВт. Такие термоблоки могут быть дополнены как газовой, так и жидко-топливной вентиляторной горелкой, отвечающей требованиям DIN EN 267 или DIN EN 676 или со знаком CE.

Чугунные газовые котлы Buderus оснащаются (в стандартной комплектации или под заказ) простой и интуитивно понятной автоматикой, где регулирующие функции согласуются с гидравлическими особенностями системы. Возможно расширение комплектации всех систем управления дополнительными модулями. Котловые блоки, обладающие большой массой, могут поставляться в разобранном виде отдельными секциями с целью облегчения транспортировки.
Floor standing cast iron gas boilers. 11/2011. Фото 7

De Dietrich

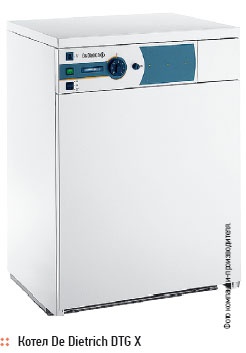

При создании серии чугунных газовых котлов DTG с атмосферной горелкой De Dietrich использовал свои новейшие разработки. Теплообменник изготавливается из литого эвтектического чугуна с клиньями, расположенными на поверхности особым образом. Они помогают увеличить поверхность теплообмена и добиться высоких значений КПД (более 90 %). Усиленная теплоизоляция эффективно уменьшает потери тепла в окружающую среду.

Встроенная горелка зажигается при помощи запальной горелки без постоянного пилотного пламени посредством электророзжига. Программный блок обеспечивает управление и контроль розжига и работы горелки. Котлы оснащены электромеханической панелью управления с термостатом котла. Диапазон мощности термоблоков DTG варьируется от 23 до 54 кВт.

Производитель предлагает большой ассортимент котлов данной серии в комбинации с емкостными водонагревателями в едином корпусе либо просто в сходном дизайне. Это может быть бойлер емкостью 110 или 130 л под единой обшивкой, бойлер 150 л, размещаемый рядом с котлом, или модель аналогичной емкости для установки под котлом.

Котлы серии GT, которые поставляются без горелки и подходят для работы с жидким и газообразным топливом, также изготавливают из сверхпрочного эвтектического чугуна. Это позволяет ему работать при низких модулируемых температурах, до 30 °С в подающей линии, без всякого риска для срока службы, а также достигать полного охлаждения между двумя периодами нагрева. Котлы экономичны, они обладают повышенным КРД до 94 %. Для всех моделей предлагается две панели управления на выбор, позволяющие управлять работой одноступенчатой горелки: базовая «В» и Diematic 3D, для моделей GT 226 и GT 228 существует автоматика B2 для управления работой двухступенчатой горелки и панель D+AD 217 — для управления работой двухступенчатой или модулирующей горелки и программирования одного смесительного контура. Все панели управления изначально содержат приоритет ГВС и могут управлять водонагревателем с анодом Titan Activ System.

Термоблоки GT, как и оборудование предыдущей серии, могут поставляться в комплекте с емкостным водонагревателем. В этом случае потребитель получает «котельную под ключ», поскольку комплект поставки включает в себя также все необходимые элементы обвязки контура ГВС.
Floor standing cast iron gas boilers. 11/2011. Фото 8

Domusa
Серия Ecogas объединяет одноконтурные напольные газовые котлы с чугунным теплообменником и атмосферной газовой горелкой. Теплообменник газового котла выполнен из высококачественного чугуна, обладающего повышенной устойчивостью к низкотемпературной коррозии, что позволяет значительно увеличить срок эксплуатации котла.

Атмосферная горелка из нержавеющей стали с низким содержанием в дымовых газах NOX обеспечивает быстрое и равномерное распределение газа и сохраняет стабильные условия горения во всем диапазоне мощности котла. Устойчивый розжиг и стабильная работа без снижения мощности гарантируется при давлении газа 11,5 мбар. В газовом котле предусмотрена электронная система зажигания, позволяющая легко и бесшумно разжигать основную горелку и существенно экономить расход газа.

Газовый напольный котел оборудован устройством ионизационного контроля пламени, сливным краном, датчиком температуры теплоносителя, автоматическим газовым клапаном.

На панели управления расположены термометр, манометр, термостаты безопасности, регулятор системы отопления и водоснабжения, световые индикаторы режимов работы, общий выключатель.

По желанию заказчика котел может быть оснащен устройством центрального регулирования и программируемым таймером.

Domusa Ecogas V — чугунные газовые котлы с закрытой камерой сгорания, объединяющие одноконтурные (K) и двухконтурные модели (DX). Они обладают небольшими размерами и строгими линиями, благодаря чему любой из них может быть установлен даже в самом небольшом помещении, например, в кухне. Кроме того, все они уже оснащены стандартной панелью управления, в которой реализован приоритетный режим нагрева бойлера. Стандартную панель можно дооснастить электронным программатором, с которым котел станет погодозависимым, программируемым и получит возможность управления двумя контурами со смесителем.

Котел оснащен системой безопасности, куда входят предельный котловой термостат (срабатывает при достижении температуры теплоносителя 110 °C), электрод ионизации — детектор наличия пламени горелки, термостат контроля отходящих газов. Эти элементы блокируют работу котла в случае его сбоя и прекращают подачу газа. Возобновление работы производится соответствующими кнопками на панели управления.

В газовом котле предусмотрена электронная система зажигания, позволяющая легко и бесшумно разжигать основную горелку и существенно экономить расход газа.
Floor standing cast iron gas boilers. 11/2011. Фото 9

Electrolux
Серия чугунных отопительных котлов FSB включает одно и двухконтурные модели с естественным отводом продуктов сгорания. Внедрение современных технологий гарантирует долгий срок службы котельного оборудования и экономичную работу. Секционный чугунный теплообменник, изготовленный с применением технологии Drop Stop, гарантирует надежную эксплуатацию на протяжении 25 лет. Подобные показатели достигаются за счет термостойких силиконовых прокладок, принимающих на себя гидроудары и не допускающих геометрической деформации вследствие разницы температур теплоносителя.

Технология Nano Flame, используемая при производстве атмосферной горелки, обеспечивает выполнение сразу нескольких функций: стабильный розжиг даже при низком давлении газа (от 3,5 мбар), повышение износостойкости самой горелки за счет предотвращения «оседания» пламени на раструбы и, как следствие, прогара.

Встроенная система автоматического погодозависимого управления External Temperature Control призвана осуществлять автоматическое поддержание заданной температуры в помещении, основываясь на данных уличного термодатчика. За счет подобной оптимизации работы котла достигается больший комфорт по отоплению и экономия газа до 25 %. Система NoFreez обеспечивает защиту системы от замерзания. В случае снижения температуры теплоносителя (котла) ниже 8 °C автоматически включается горелка и циркуляционный насос. Нагрев происходит до тех пор, пока температура теплоносителя не поднимется до 38 °C. Функция Autorestart, которой оснащены котлы серии FSB, отвечает за корректную работу котла в момент прерывания и возобновления электропитания. Так, в момент отключения электроэнергии котел сразу же отключается. А при возобновлении подачи электропитания котел автоматически включается, плата управления мгновенно тестирует все подключенные датчики и элементы защиты котла. При необходимости произойдет включение циркуляционных насосов и горелки, а котел выйдет на ранее установленный режим.

Модели Mpi имеют в стандартном оснащении циркуляционный насос, группу безопасности и закрытый расширительный бак контура отопления. Отличительная особенность котлов серии P является их полная энергонезависимость. Первичный розжиг происходит в ручном режиме посредством пьезокнопки, а дальнейшая работа котла происходит в автономном режиме.

Котлы серии Mi/HW снабжены встроенным 100литровым бойлером с двойным эмалевым покрытием и функциями Hot Water Priority (перевод котла в режим приоритета ГВС при понижении температуры в бойлере) и Antilegionella (автоматический нагрев бойлера до 65 °C не менее одного раза в неделю для предотвращения появления в контуре ГВС вредных бактерий), группой безопасности бойлера и циркуляционным насосом ГВС. Модели Mpi/HW оснащены, помимо бойлера, двумя циркуляционными насосами (на отопление и ГВС), группами безопасности (на отопление и ГВС) и расширительным баком контура отопления.
Floor standing cast iron gas boilers. 11/2011. Фото 10

Ferroli
Производитель предлагает на российском рынке три модели котлов с чугунным теплообменником, которые подходят для эксплуатации с природным газом.

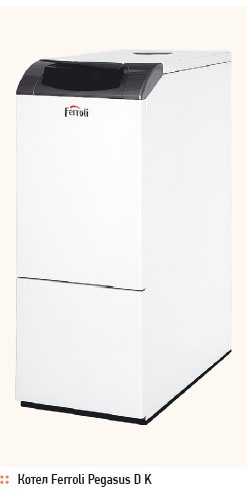

Серия Pegasus объединяет напольные термоблоки мощностью от 19 до 289 кВт. Геометрия топки и дымовых каналов обеспечивает тихую и эффективную работу, а сам чугунный теплообменник покрыт слоем теплоизоляции из минеральной ваты, экранированной алюминиевый фольгой.

Котлы оснащены инжекционной горелкой из нержавеющей стали AISI 304. Электрический розжиг производится без запальника, присутствует система контроля горения на базе ионизационного электрода. Тепловая мощность котла регулируется двухуровневым термостатом. Котел снабжен системой контроля температуры и защитой от перегрева. Предусмотрена также возможность объединения в каскадную систему при помощи электронного блока каскадного регулирования.

Для управления по комнатной температуре термоблок может быть дополнен комнатным программатором Oscar и устройством дистанционного управления Romeo. Любой котел Pegasus допускает возможность подключения внешнего накопительного бойлера BF. Модификации котлов Pegasus D K оснащены встроенным емкостным водонагревателем 130 л с обвязкой. Для эксплуатации с надувной горелкой Ferroli предлагает серии Atlas и GN. Конструкция трехходовой топки чугунного теплообменника аналогична моделям Pegasus, специальная геометрия секций котла и малый объем воды обеспечивают высокий уровень теплообмена и низкую тепловую инерцию. В котлах предусмотрена система контроля температуры и термостат защиты от перегрева. Котлы Atlas D и Atlas D K имеют большой мультифункциональный ЖК-дисплей с подсветкой для установки параметров работы системы.

Модели Atlas D K оборудованы емкостным водонагревателем 100–130 л для обеспечения ГВС, к другим моделям бойлер поставляется опционально. При необходимости котлы могут быть дополнены комнатным программатором Oscar и устройством дистанционного управления Romeo, а также объединены в каскадную систему при помощи электронного блока каскадного регулирования.
Floor standing cast iron gas boilers. 11/2011. Фото 11

Sime
В ассортименте производителя присутствуют котлы со встроенной атмосферной горелкой серий RX CE IONO (22–61 кВт), RMG MK II (70–108 кВт), RS MK II (129–279 кВт). Высококачественный чугунный теплообменник гарантирует длительный срок службы. Котлы оснащены инжекционной газовой горелкой из нержавеющей стали с электромагнитным клапаном, котельными термостатами (регулировочным и аварийным), предохранителем обратной тяги, газовой автоматикой Honeywell (Германия) или SIT (Италия), ионизационным контролем пламени. Котлы могут стабильно работать при низком давлении газа (до 7 мбар).

Серия двухконтурных газовых котлов Bitherm применяется для отопления и горячего водоснабжения жилых и промышленных помещений малых объемов. В комплект поставки дополнительно входит емкостной водонагреватель, термостат контура горячего водоснабжения, циркуляционные насосы (на отопление и на нагрев бойлера), регуляторы температуры теплоносителя и горячей воды, переключатель зима/лето, термометр и манометр, расширительный бак на 8–10 л, сбросной клапан. Бойлеры имеют высококачественное стеклокерамическое покрытие и магниевый анод. Котлы имеют приоритет по производству горячей воды.

Модели CE IONO предусматривают систему естественного дымоудаления, модели BF требуют принудительного отвода продуктов сгорания.

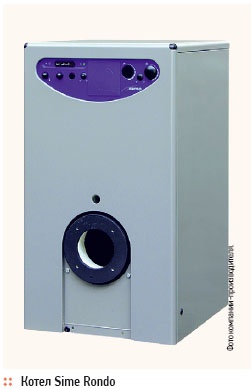

Котлы Sime Rondo мощностью от 23,5 до 57,5 кВт не имеют встроенной горелки и должны быть доукомплектованы ей отдельно в соответствии с рекомендациями производителя.
Floor standing cast iron gas boilers. 11/2011. Фото 12

Vaillant
Серия atmoVIT VK INT объединяет одноступенчатые низкотемпературные котлы с чугунным секционным блоком теплообменника и атмосферной инжекционной горелкой без вентилятора для режима эксплуатации с изменяющейся температурой котла, оснащенной теплоотводящими керамическими стержнями и автоматическим регулятором давления газа. Термоблок может использоваться в качестве теплогенератора в установках, обеспечивающих отопление и приготовления горячей воды (емкостной водонагревателем поставляется отдельно).

В котлах имеется электронная система розжига и контроля за наличием пламени, электронная DIA-система диагностики, настройки и поиска неисправностей, встроенный электронный датчик температуры котла, электронный датчик опрокидывания тяги. Термоблоки этой серии отличаются высоким средним за отопительный период КПД (до 92 %) и низким уровнем выбросов NOX (< 150 мг/кВт⋅ч). Штекерная система электрических соединений Pro E обеспечивает удобство и простоту монтажа. Встроенная панель управления оборудована регуляторами температуры подающей линии и температуры водонагревателя, возможно подключение к котлу любых аналоговых регуляторов Vaillant в специально предусмотренное отверстие.

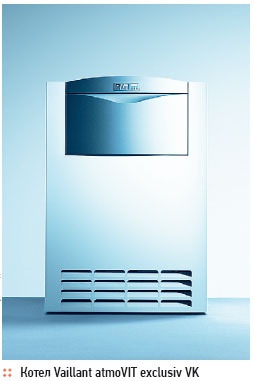

Сходными характеристиками обладают термоблоки серии atmoVIT exclusiv VK и atmoCRAFT VK. Принципиальное отличие котлов этой модификации заключается в наличии двухступенчатой горелки с теплоотводящими керамическими стержнями и автоматическим регулятором давления газа. В комплекте поставке имеется дроссель отходящих газов с т.н. «лямбда-управлением» и согласованием количества воздуха для горения на первой и второй ступенях. Благодаря этому обеспечивается низкий уровень эмиссии NOX (менее 60 мг/кВт⋅ч для atmoVIT exclusiv и менее 60 мг/кВт⋅ч для atmoCRAFT VK). В термоблоках предусмотрено встроенное управление водонагревателем с системой солнечных коллекторов. В котлах atmoCRAFT VK электронный датчик опрокидывания тяги не входит в комплект поставки и заказывается как принадлежность. Розжиг двухступенчатой горелки производится от пилотного пламени.

Для работы со встраиваемой вентиляторной горелкой на жидком или газообразном топливе со штекером по DIN 4791 Vaillant предлагает серию iroVIT VKО, низкотемпературные трехходовые котлы с фиксированной минимальной температурой 38 °C. Котлы поставляются в комплекте с быстромонтируемой облицовкой и шумоизолирующим кожухом.

К котлу возможно подключение любых аналоговых регуляторов, на передней панели выделено специальное место для встраивания регуляторов VRC 410 S и VRC 420 S.
Floor standing cast iron gas boilers. 11/2011. Фото 13

Viadrus

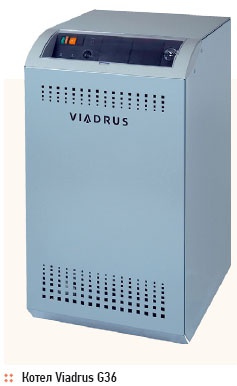

Газовый напольный энергонезависимый секционный котел серии G36 с открытой камерой сгорания предназначен для работы в системе отопления с естественной и принудительной циркуляцией теплоносителя.

Важной отличительной особенностью котлов Viadrus является отсутствие необходимости подключения к электросети, что чрезвычайно удобно для российских условий эксплуатации. Диапазон мощности варьируется от 17 до 49 кВт.

Стальной корпус котла окрашен в серебристый цвет напылением эпоксидного порошка. Секции теплообменника котла изготовлены из серого чугуна с пластинчатым графитом, что значительно повышает устойчивость чугуна к термодинамическим колебаниям. Высокая прочность котла обеспечивается благодаря применению качественных материалов и проведению гидравлических испытаний на прочность чугунных элементов. Эффективность работы котла достигается за счет уникальной геометрии чугунного теплообменника с оребренной поверхностью, нержавеющей горелки и хорошей изоляции корпуса котла слоем минеральной ваты.

Котлы G36 оснащены горелкой из нержавеющей стали, работающей на природном газе и адаптированной для работы при низком давлении газа. Поставка котла осуществляется в собранном виде.
Floor standing cast iron gas boilers. 11/2011. Фото 14

Viessmann
Серия Vitogas 100 мощностью 29–140 кВт объединяет экономичные и компактные котлы с атмосферной газовой горелкой, предназначенные для систем отопления и горячего водоснабжения (при подключении дополнительного емкостного водонагревателя).

Горелка предварительного смешения, выполненная из нержавеющей стали, обеспечивает минимальные выбросы вредных веществ. Высокая эксплуатационная надежность и долгий срок службы обеспечивается благодаря теплообменным поверхностям из эвтектического серого чугуна с чешуйчатым графитом и низкой теплонапряженности котлового блока. Котел отвечает высоким экологическим требованиям «Голубой ангел» (Blue Angel), использование погодозависимой автоматики поддерживает низкий уровень энергопотребления.

В комплект поставки котла входит стержневая горелка из нержавеющей стали с частичным предварительным смешиванием и возможностью дооборудования системой Renox для снижения содержания NOX. Высокая надежность воспламенения и бесшумный старт котла обеспечиваются системой поджига периодического действия. В зависимости от потребности котловой блок может поставляться в цельном исполнении или в виде отдельных сегментов (от 72 кВт). В комплекте поставки идет также реле контроля давления газа для автоматического включения после сбоя в подаче газа.

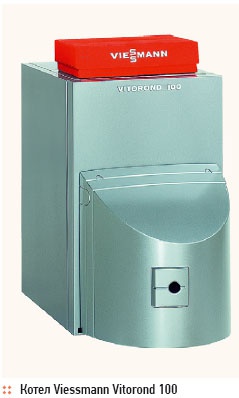

В ассортименте производителя присутствуют еще одна серия чугунных котлов Vitorond 200 сегментной конструкции. Это низкотемпературные чугунные водогрейные котлы для жидкого и газообразного топлива мощностью от 125 до 1080 кВт с режимом программируемой теплогенерации.

Производитель оснастил котлы этой серии рядом своих перспективных разработок, улучшающих эксплуатационные характеристики и обеспечивающих надежную работу оборудования в течение всего срока службы.
Floor standing cast iron gas boilers. 11/2011. Фото 15

Конфигурация камеры сгорания адаптирована под геометрию факела горелки и обеспечивает максимальную полноту сгорания топлива. Трехходовая конструкция газоходов котла гарантирует минимальное выделение окислов азота. Теплообменная поверхность Eutectoplex повышает эксплуатационную надежность и срок службы котла. Гомогенная кристаллическая структура серого эвтектического чугуна обеспечивает однородность тепловых потоков и низкий уровень температурных напряжений. Интегрированная пусковая система ThermControl для гидравлической стыковки котла с системой позволяет отказаться от подмешивающего насоса и комплекта подмешивающих устройств.

Простой и быстрый монтаж обеспечивается благодаря системе Fastfi x — системе двойных пазов с эластичным уплотнением, обеспечивающих надежную герметизацию на стороне топочных газов. Сегментная конструкция котла и низкая масса транспортируемых сегментов позволяет производить монтаж в труднодоступных местах.

Экономичная и надежная работа отопительной установки гарантируется благодаря системе цифрового программного управления Vitotronic. Выполненная в едином стандарте телекоммуникационная шина LON позволяет полностью интегрировать отопительную установку в единую систему диспетчерского управления. Возможен дистанционный контроль за работой отопительной установки через Интернет с помощью системы TeleControl с Vitocom и Vitodata, а также управлением с помощью шкафа управления Vitocontrol. При подключении к котлу газоводяного теплообменника Vitotrans 300 утилизируется теплота конденсации, и коэффициент полезного действия возрастает еще на 12 %.
Floor standing cast iron gas boilers. 11/2011. Фото 16
