Новинки FAR 2011-го года

(0) (14950)
Опубликовано в журнале СОК №12 | 2011

Всю свою продукцию завод FAR Rubinetterie S.p.A. производит только из оригинальных европейских комплектующих высочайшего качества, что позволяет гарантированно эксплуатировать ее без каких-либо проблем и серьезного обслуживания в течение длительного времени. Но все же, главный аргумент в пользу арматуры FAR — это максимальное соответствие качества и стоимости продукции.

Рис. 1. Коллектор MultiFAR (код 3878) с белыми защитными колпачками

Рис. 1. Коллектор MultiFAR (код 3878) с белыми защитными колпачками

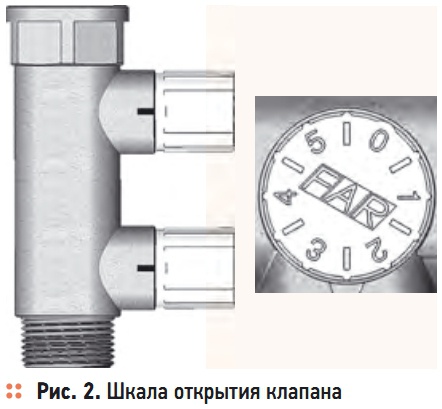

Рис. 2. Шкала открытия клапана

Рис. 2. Шкала открытия клапана

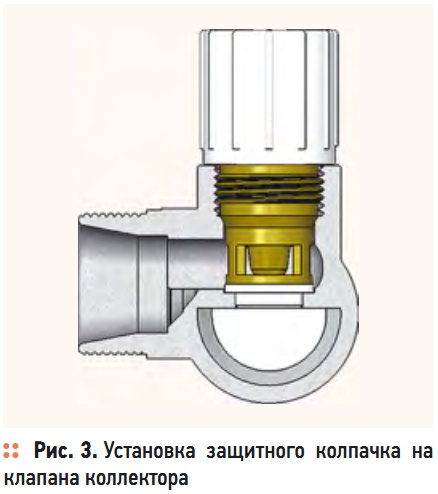

Рис. 3. Установка  защитного  колпачка  на клапана коллектора

Рис. 3. Установка защитного колпачка на клапана коллектора

Рис. 4. Клапан  запорно-балансировочного коллектора

Рис. 4. Клапан запорно-балансировочного коллектора

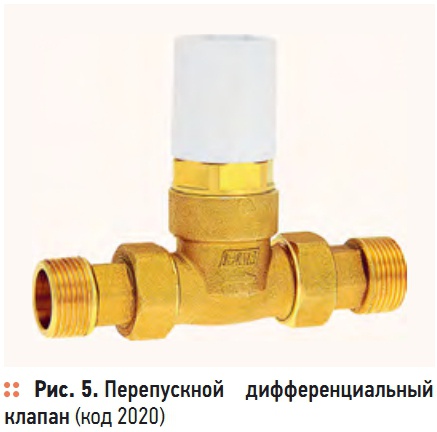

Рис. 5. Перепускной  дифференциальный клапан (код 2020)

Рис. 5. Перепускной дифференциальный клапан (код 2020)

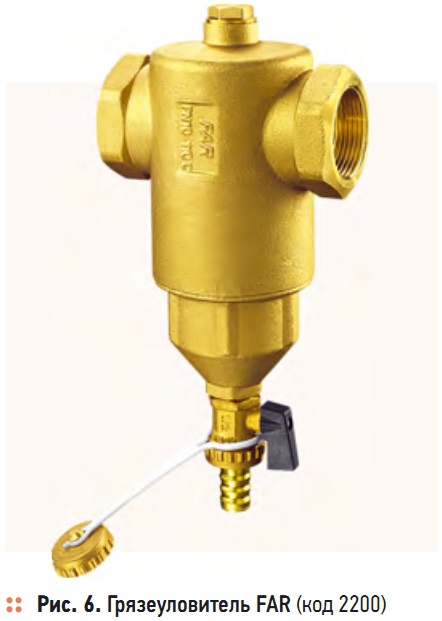

Рис. 6. Грязеуловитель FAR (код 2200)

Рис. 6. Грязеуловитель FAR (код 2200)

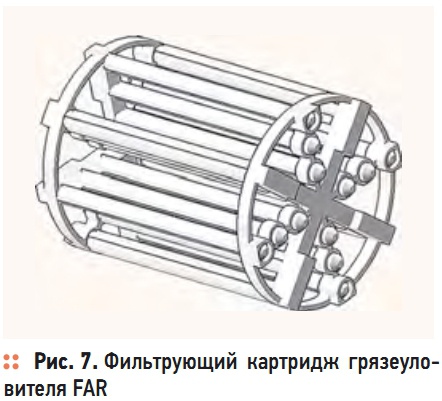

Рис. 7. Фильтрующий  картридж  грязеуловителя FAR

Рис. 7. Фильтрующий картридж грязеуловителя FAR

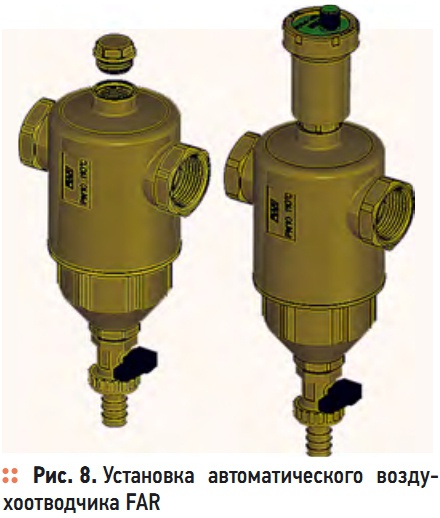

Рис. 8. Установка  автоматического  воздухоотводчика FAR

Рис. 8. Установка автоматического воздухоотводчика FAR

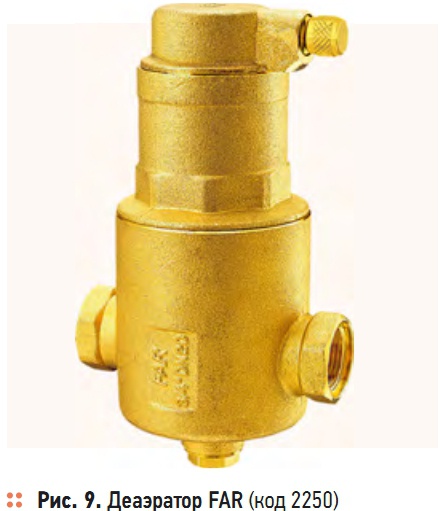

Рис. 9. Деаэратор FAR (код 2250)

Рис. 9. Деаэратор FAR (код 2250)

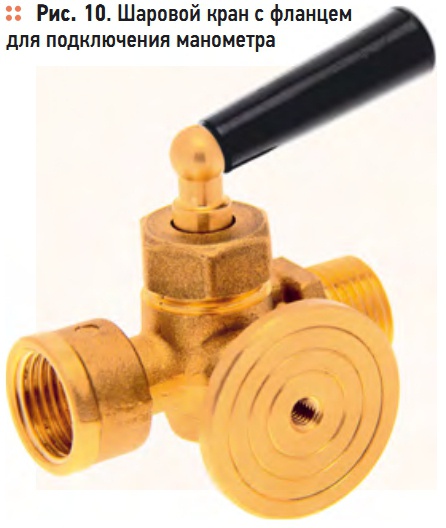

Рис. 10. Шаровой кран с фланцем для подключения манометра

Рис. 10. Шаровой кран с фланцем для подключения манометра

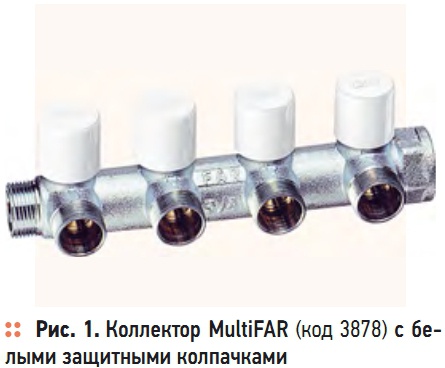

Коллекторы MultiFAR. Коллекторы с защитными белыми колпачками — это новая модификация коллектора со встроенными балансирующими вентилями с возможностью полного перекрытия потока (рис. 1). Регулирующая ручка модифицированного коллектора снабжена шкалой поворотов открытия клапана, что позволяет визуально контролировать положение клапана. Степень открытия определяется по риске на коллекторе, которая совпадает с каким-либо значением на шкале ручки.

Вентили вращаются на 360° между позициями «0» (полностью закрытый) и «5.5» (полностью открытый) — рис. 2. Ручку можно вращать вручную, без дополнительных инструментов, что упрощает регулировку. При вращении ручка не перемещается в вертикальной плоскости, поэтому габаритные размеры коллектора остаются неизменными, что позволяет установить и регулировать коллектор даже в ограниченном пространстве. После настройки клапанов можно установить защитный колпачок, который защитит от возможных несанкционированных воздействий (рис. 3).

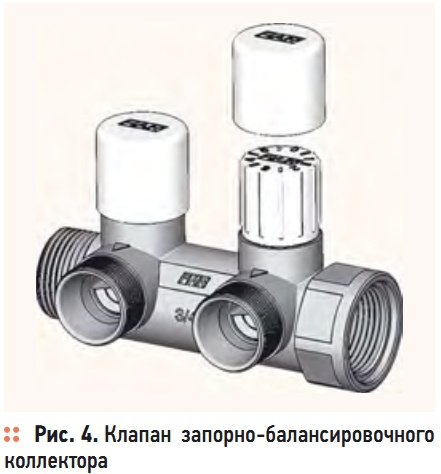

Измененный вид золотника вентиля имеет классическую форму балансировочного вентиля с хорошо обтекаемыми конфигурациями, которые препятствуют шумообразованию и возникновению кавитации (рис. 4). Вентиль позволяет произвести плавную и точную балансировку контуров. Коллекторы можно ставить в систему водоснабжения или отопления (на подающую и обратную линии).

Перепускной дифференциальный клапан. Перепускной клапан предназначен для использования в системах с неравномерным потреблением воды — с целью перепуска излишек через обратную магистраль снова в котел (рис. 5). Рециркуляционный поток увеличивается пропорционально повышению давления, т.е. в соответствие с уменьшением водоразбора в приборах. Перепускные клапаны идеально подходят для систем с термостатическими вентилями, т.к. их автоматическое закрытие приводит к повышению давления в системе.

С помощью перепускных клапанов давление в системе остается постоянным, что позволяет избежать шумов в системе. Перепускной клапан открывается при увеличении давления в системе и сбрасывает излишки в обратную магистраль. Перепускной клапан устанавливается после насоса в вертикальном или горизонтальном положении (по направлению потока), между подающей и обратной магистралью. Калибровочную шкалу можно увидеть на ручке, сняв колпачок вентиля.

Для настройки дифференциального давления переверните защитный колпачок и используйте шестигранник на нем для поворота ручки. Поворот ручки позволяется регулировать силу сжатия калибровочной пружины, которая воздействует на затвор.

Грязеуловитель FAR. Грязеуловитель устанавливается в систему для отделения частиц песка и ржавчины из рабочей среды (рис. 6). Использование грязеуловителя необходимо для нормальной работы всех компонентов системы. Шлам может быть причиной возникновения раннего износа и повреждений насосов и клапанов. Кроме этого, может произойти засорение теплообменников, трубопроводов и отопительных приборов, что приведет к уменьшению теплоотдачи.

Форма корпуса грязеуловителя спроектирована таким образом, чтобы обеспечить максимально возможное замедление скорости для эффективного отделения пузырьков воздуха и взвешенных частиц грязи. В грязеуловителе FAR размещен специально разработанный и запатентованный фильтрующий картридж (рис. 7). Вертикальные составляющие картриджа расположены таким образом, чтобы обеспечить эффективное отделение из потока жидкости взвешенных частиц и пузырьков воздуха.

Многогранная поверхность вертикальных стрежней картриджа позволяет задерживать мелкие частички и отводить их по желобкам стрежней в нижнюю часть корпуса. Отделение частиц происходит в результате столкновения со стержнями, но не в результате фильтрации, при котором фильтр с течением времени засорятся. Скапливаемая грязь может быть отведена также и в процессе эксплуатации основной системы через сливной кран, расположенный в нижней части корпуса. Для автоматического отведения воздуха можно установить воздухоотводчик в верхней части корпуса, отвинтив расположенную сверху заглушку (рис. 8).

Деаэратор FAR. Деаэратор нужен для постоянного удаления микропузырьков, содержащихся в гидравлических системах отопления и охлаждения, во избежание кавитации (рис. 9). Микропузырьки постоянно образуются в котле на поверхности, отделяющей воду от камеры сгорания, в области крыльчатки насоса и у седла регулирующего вентиля. Использование деаэрированной рабочей среды позволяет оборудованию работать бесшумно в оптимальных условиях.

Также минимизируются внутренние механические повреждения и коррозия. Деаэратор удаляет как большие воздушные пробки, так и газы в виде тысяч микропузырьков. Согласно закону Генри количество удаляемого воздуха увеличивается с увеличением температуры и снижением давления. Специальная конструкция воздушной камеры позволяет частицам грязи не попадать в вентиляционный клапан, а большой объем воздушной камеры предотвращает значительные колебания давления.

Деаэратор должен быть установлен в самом горячем месте системы. В системе центрального отопления это точка на выходе из котла, в системе охлаждения — точка перед чиллером. Именно в этих местах высвобождаются микропузырьки. Их возникновение основывается на растворимости газов в воде. Растворимость снижается при повышении температуры. При снижении давления растворимость также снижается в соответствии с законом Генри.

Шаровой кран с фланцем для подключения манометра. Трехходовой шаровой кран предназначен для присоединения рабочего манометра к магистрали с рабочей средой и проверки показаний рабочего манометра с помощью контрольного манометра (рис. 10). Благодаря фланцу возможна проверка манометра на месте, без его снятия. Рабочая температура на воду до 90 °C. Рабочее давление на воду до 10 бар. Возможно применение на другие жидкости и газы.
