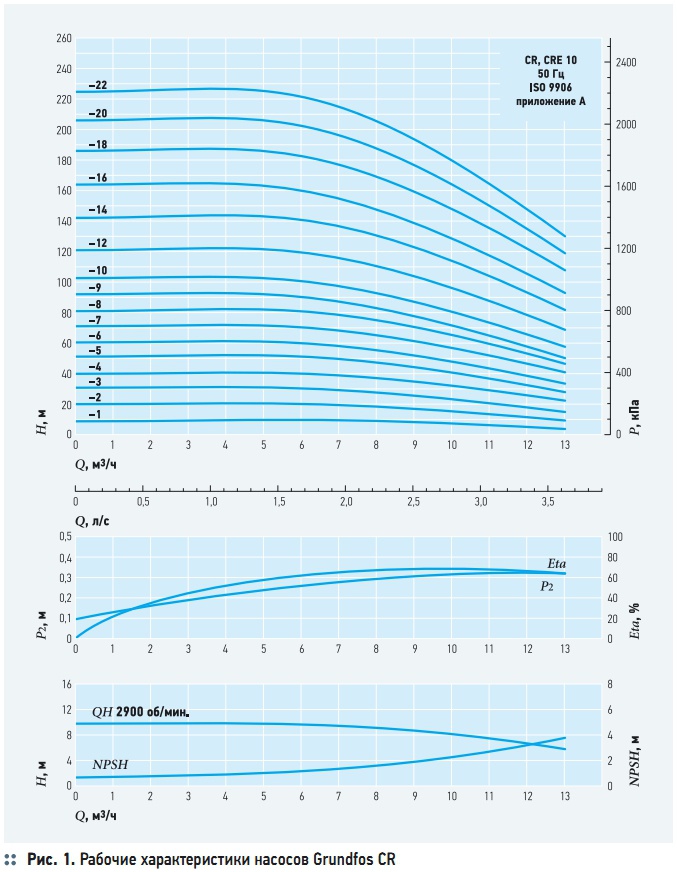

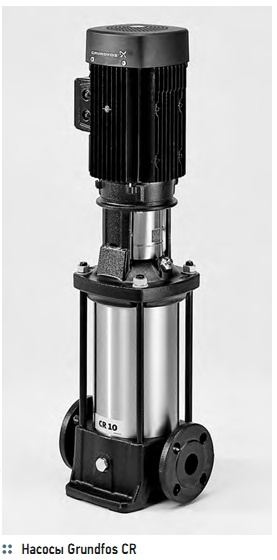

Известно, что для возникновения спонтанного взрыва необходимо сочетание трех обстоятельств: наличия горючего (газа, тонкодисперсных взвесей и т.д.), кислорода (атмосферного или иного происхождения) и источника воспламенения (открытого огня, искрящего электрооборудования и т.д.). Наиболее очевидным решением является снижение роли третьей из перечисленных составляющих. Ведь сегодня существует электрооборудование, конструкция которого исключает возможность искрения. Современные требования по взрывобезопасности Действия, направленные на обеспечение взрывобезопасности, регулируются рядом нормативных актов, в которых даются исчерпывающие рекомендации по организации работы на взрывоопасных производствах. Основные российские нормативные акты:❏ ПБ 09170–97 «Общие правила взрывобезопасности на взрыво- и пожароопасных производствах химической, нефтехимической и нефтеперерабатывающей промышленности», определяющие перечень и порядок действий по обеспечению безопасной работы; ❏ НПБ 105–03 «Категорирование производственных помещений и наружных установок по взрывопожарной и пожарной опасности», позволяющие четко обозначить сферу применения различных приборов и устройств в соответствии с категориями сооружений; ❏ ГОСТ 12.1.010–76 «Взрывобезопасность. Общие требования»; ❏ ГОСТ Р 51330.11–99 «Электрооборудование взрывозащищенное», классифицирующий виды и возможности подобного оборудования, в соответствии с назначением и размещением; ❏ ПУЭ «Правила устройства электроустановок» (глава, которая описывает взрывоопасные зоны), где перечислены конкретные меры по использованию электрооборудования. Говоря о европейских нормативных актах, необходимо обратиться к единому документу АТЕХ (сокращение от ATmospheres EXplosibles — взрывоопасные смеси газов). Это основной европейский стандарт взрывозащищенного оборудования, принятый с 01.07.2003 г. в соответствии с директивой Европейского Союза 94/9/EC. Требования АТЕХ, естественно, распространяются на все электрическое оборудование, механизмы и защитные средства, которые применяются в потенциально взрывоопасной атмосфере, причем как на поверхности земли, так и при подземных работах. На сегодняшний день именно АТЕХ стал одним из самых строгих из международных стандартов по взрывозащите. В частности, по сравнению с предыдущими европейскими нормами, существенно ужесточен ряд положений. Например, предусматриваются ограничения емкостных параметров электросхемы, оговариваются новые требования к электростатической защите и т.д. Необходимо отметить, что в последнее время все оборудование, которое устанавливается на новые или реконструируемые объекты нефтепереработки в России, как правило, соответствует требованиям и отечественных норм, и АТЕХ. Особенно явно эта тенденция проявляется в случае участия в проектах иностранных инвесторов. Опыт применения Например, по такому принципу было выбрано насосное оборудование для первого в России завода масел компании Shell, расположенного близ города Торжок Тверской области. Комплекс производительностью 200 млн литров (около 180 тыс. тонн) в год станет одним из крупнейших в структуре корпорации. Запуск завода планируется на конец 2010 — начало 2011 гг., а стоимость проекта превысит $ 100 млн. В настоящее время идет монтаж оборудования и инженерных систем. На данном предприятии современные насосы установлены практически на всех производственных участках. В частности, они обеспечивают системы водоснабжения, теплоснабжения и пожаротушения. А агрегаты во взрывозащищенном исполнении будут применяться также для перекачивания дизельного топлива. На этом этапе предусмотрены модели Grundfos типа СR 16 EFAVHQQV ATEX II 2G EEXD IIB T4 мощностью 0,37 кВт. Согласно маркировке эти насосы имеют электродвигатель сертифицированный по АТЕХ (об этом говорит символика II 2G EEXD IIB T4 в маркировке) и специально предназначен для использования в химической и нефтеперерабатывающей индустрии. Всего на завод было поставлено двадцать единиц насосного оборудования для разных целей. Среди них консольно-моноблочные насосы серии NB, применяемые в системах отопления, вертикальные многоступенчатые насосы серии CR (пожаротушение, водоснабжение и водоподготовка) и энергоэффективные станции повышения давления Hydro Multi. Все насосное оборудование, как во взрывозащищенном, так и в стандартном исполнении, управляется при помощи местных щитов управления и будет включено в единую диспетчерскую сеть. Подобная же политика — использование сертифицированного взрывозащитного насосного оборудования — применялась при строительстве стартовой очереди Новошахтинского завода нефтепродуктов (НЗНП) в Ростовской области. Следует отметить, что это первый крупный нефтеперерабатывающий завод в постсоветской России. По данным ГК «Юг Руси», которая осуществляет этот проект, общий объем инвестиций в производство (вторая очередь будет введена в строй до 2016 г., а третья — до 2020 г.) — 125 млрд рублей. Первая очередь Новошахтинского НЗНП, в которую было вложено 15 млрд рублей, является предприятием полного цикла переработки и включает в себя атмосферно-вакуумную перегонную установку для сырой нефти, резервуары для хранения сырца (общий объем — 80 тыс. м3), парк светлых нефтепродуктов (50 тыс. м3) и парк темных нефтепродуктов (75 тыс. м3). Кроме того, на предприятии разместились объекты обеспечительной инфраструктуры, железнодорожные эстакады, аккредитованная заводская лаборатория и причальный комплекс терминала нефтепродуктов на реке Дон с годовой мощностью перевалки 10 млн тонн нефтепродуктов. Проектная мощность первой очереди составляет 2,5 млн тонн нефти в год, причем 10 % производимого дизельного топлива будет использоваться в деятельности агропредприятий и судовых компаний, входящих в ГК «Южная Русь».Учитывая категорию опасности нефтеперерабатывающего производства, при его строительстве особые требования изначально предъявлялись ко всему техническому оснащению завода. Компания «Донводсервис», разрабатывавшая инженерные решения для НЗНП, сразу ориентировалась на наиболее современное оборудование, соответствующее как российским, так и жестким европейским нормам. В частности, в системах водоподготовки и водоснабжения установлены современные многоступенчатые центробежные насосы Grundfos типа СR в взрывозащищенном исполнении ATEX. Насосы СR взрывозащищенной серии ATEX СR 1004 мощностью 1,5 кВт имеют производительность 10 м3/ч, напор — 32 м (рис. 1). Кроме того, на Новошахтинском заводе нефтепродуктов применены и другие модификации насосов, в частности — консольно-моноблочные высокопроизводительные модели серий NB и NK, а также цифровая дозирующая установка на узле водоподготовки. Работа всего насосного оборудования автоматизирована с помощью шкафов управления собственного производства ООО «Донводсервис» с применением преобразователей частоты и элементной базы концерна «АВВ». Комплектация систем водоподготовки, водоснабжения и дозирования оборудована импортной запорно-регулирующей арматурой. За время эксплуатации все агрегаты и системы работают без сбоев, в соответствии с заданными параметрами. Следует также отметить, что благодаря использованию частотного регулирования повысилась энергоэффективность комплекса водоподготовки. Обеспечение безопасности на столь сложных и несущих потенциальную угрозу взрыва предприятиях, как нефтеперерабатывающие заводы, было и остается насущной задачей. В ее решении нет мелочей, поэтому применение оборудования, полностью соответствующего самым жестким нормативам, может стать залогом долгой и беспроблемной работы таких объектов.
