nanoCAD ВК 3.1. Навстречу пользователю

(0) (3554)
Опубликовано в журнале СОК №2 | 2014

Компания «Нанософт» объявила о выходе очередной версии программного продукта nanoCAD ВК, которая работает на новой платформе nanoCAD 5.0

Фото 1. 3D-вид, переключенный из 2D-вида

Фото 1. 3D-вид, переключенный из 2D-вида

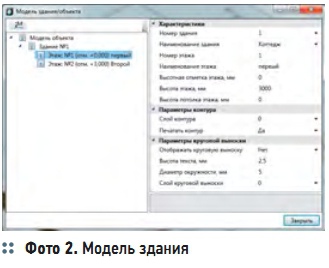

Фото 2. Модель здания

Фото 2. Модель здания

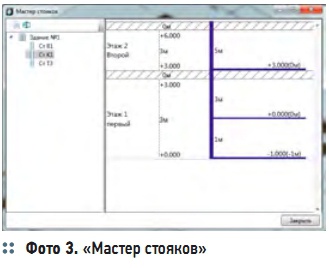

Фото 3. «Мастер стояков»

Фото 3. «Мастер стояков»

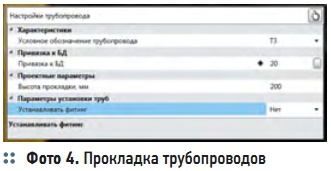

Фото 4. Прокладка трубопроводов

Фото 4. Прокладка трубопроводов

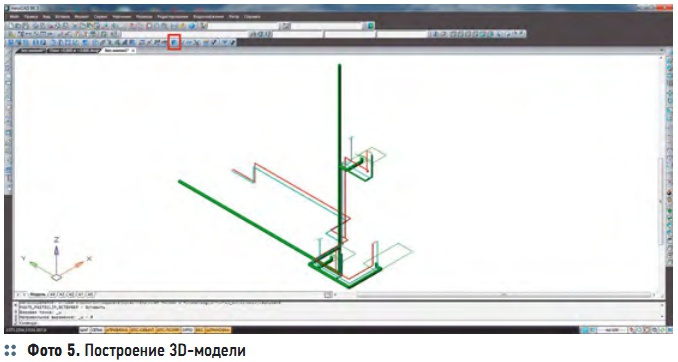

Фото 5. Построение 3D-модели

Фото 5. Построение 3D-модели

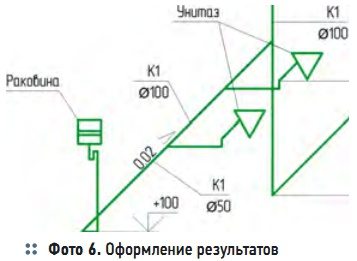

Фото 6. Оформление результатов

Фото 6. Оформление результатов

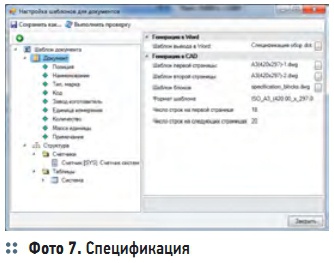

Фото 7. Спецификация

Фото 7. Спецификация

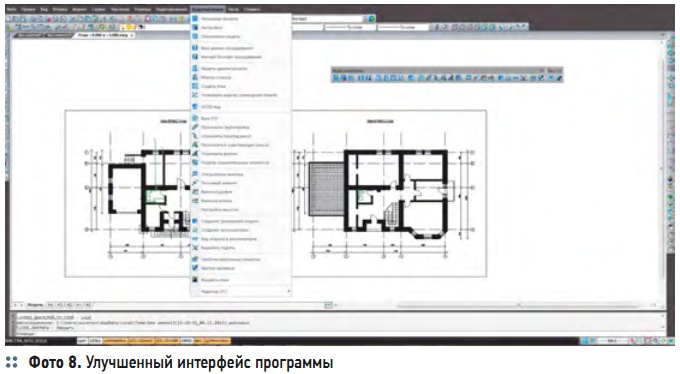

Фото 8. Улучшенный интерфейс программы

Фото 8. Улучшенный интерфейс программы

В конце 2012 года вышла nanoCAD ВК 2.4. Прошел год, который был очень продуктивен как для разработчиков программы, так и для инженеров, которые работали с ней. В программу было внесено большое количество изменений. Высказанные пользователями пожелания, замечания и идеи помогли сделать работу с программой более удобной и приятной. Было решено изменить отдельные концептуальные приемы работы, которые становились причиной сложностей и неудобств.

Были доработаны многие механизмы и средства хранения данных. Также благодаря пользователям были выявлены моменты в проектировании, в которых программа не могла помочь проектировщику в расчетах. Эти проблемы в новой версии решены. Все те изменения, что были сделаны, позволяют рассматривать новую версию как новое, третье поколение продукта или даже как новый продукт. Так что же было сделано? Давайте рассмотрим самые важные изменения, которые могут помочь инженеру в его работе.

Переключение 2D/3D-вида

Мы не раз слышали от пользователей, что при проектировании в 2D-чертежах трудно отследить правильность построенной 3D-системы, и инженеру приходится тратить дополнительно время на исправление недочетов. Для большего удобства работы инженера появился инструмент, который позволяет в любой момент просмотреть проектируемую систему в 3D-виде на каждом плане, и вовремя исправить неточность, если она возникла (фото 1).

Модель здания, «Мастер стояков» и настройка планов из одного чертежа

В nanoCAD ВК 3.1 появилась возможность работы с проектом здания из любого чертежа. Многие пользователи отмечали, что если работать с планами в разных чертежах, то можно забыть внести изменения в одну из планировок. Сейчас, со вводом модели здания, эта проблема решена. Мы можем посмотреть и здание целиком, и любой его этаж. При этом каждый этаж может быть отредактирован и по высоте этажа, и по высоте потолка этажа (фото 2).

В «Мастере стояков» отображаются все стояки в проекте. Эта функция позволяет отследить все отводы от стояка и их высоты, а также с какой высоты и на каком этаже начинается и заканчивается стояк. При выполнении больших проектов, которые содержат десятки этажей и стояков, этот функционал упрощает понимание здания и системы. Обеспечивается также и дополнительный контроль по проекту (фото 3).

Прокладка трубопроводов

Изменена технология работы с системами трубопроводов и их трассировкой. Теперь есть возможность изменить параметры непосредственно при прокладке трубопровода. В любой момент можно изменить систему или трубопровод, высоту прокладки и диаметр. При изменении высоты программа автоматически расставляет высотные переходы, что позволяет экономить время при проектировании (фото 4).

Построение 3D-модели

После получения поэтажных планов мы можем создать 3D-модель и просмотреть ее с любого ракурса. Что это нам дает? Во-первых, мы избегаем возможного несовпадения (смещения) стояков на разных этажах. Во-вторых, 3D-модель можно сохранить в формате DWG и подгрузить ее в стороннюю программу, где наряду с другими 3D-моделями, полученными от инженеров смежных специальностей, проверить сборную модель на коллизии.

В-третьих, модель можно использовать в презентационных материалах. Но главное, конечно, это наглядность. Инженер может посмотреть, что он спроектировал. Оценить работоспособность системы, ее функциональность и удобство в обслуживании (фото 5).

Убраны типовые этажи и подсистемы

Проанализировав проекты и пожелания пользователей, мы пришли к выводу, что большинство инженеров не пользуется типовыми этажами и подсистемами, и что после ввода модели здания они стали неактуальны.

Построение аксонометрии

В ранних версиях программы инженеру на первых стадиях проектирования приходилось тщательно анализировать систему и принимать решение о загруженности будущей аксонометрической схемы, чтобы понять, будут ли системы В1 и Т3 отображаться вместе или по отдельности. Это происходило из-за того, что процесс отрисовки систем был разный. Если происходили изменения системы во время проекта, то для проектировщика это создавало дополнительные трудности.

Сейчас эта проблема устранена. Инженеру не приходится задумываться о загруженности и читаемости аксонометрической схемы. Теперь можно получить обе системы как в одном чертеже, так и по отдельности, не прилагая для этого усилий.

Оформление

Многое было сделано для улучшения оформительского функционала программы. Главное достижение — это автоматическое получение высотных отметок на аксонометрической схеме, что обеспечивает экономию времени в процессе проектирования и возможность выявления ошибок, связанных с высотой. Также по просьбе наших пользователей были добавлены новые выноски, что делает оформление более удобным. Мы стараемся плотно работать с нашими пользователями и все высказанные ими пожелания как можно быстрее реализовывать в программе (фото 6).

Спецификация

Например, пользователи хотели сами настраивать или подключать уже готовые шаблоны спецификаций. В новой версии такая возможность появилась. Также пользователь может создать свой документ, который выводится в форматы MS Offi ce и OpenOffi ce (фото 7).

Новый дизайн главной панели

Обновлен дизайн главной панели — иконки стали более наглядными и понятными (фото 8). Базы данных

Все базы данных

nanoCAD ВК доступны для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не надо обладать навыками программирования, достаточно уметь работать в простейшем табличном редакторе. Мы стараемся идти навстречу пожеланиям наших пользователей, помогать, а иногда и брать на себя часть работы по пополнению баз данных.

Пример — совместная работа над проектами, где срочно требовалась база данных трубопроводов по ГОСТ 10704–91 и 550–75 и др. Эту работу мы взяли на себя и в кратчайшие сроки предоставили нашим пользователям такие базы. Сегодня база данных элементов содержит более 5000 различных изделий популярных в России производителей: Nanoplast, Rehau, Uponor, ООО «Броен-АДЛ» и др.

И, наконец, самое главное. Никто не любит покупать кота в мешке, перед покупкой хочется самому опробовать функционал программы. Оценочную версию nanoCAD ВК (как, впрочем, и любой из программ линейки nanoCAD) можно скачать с сайта компании «Нанософт» по ссылке http://nanocad.ru. Функционал такой версии программы ничем не отличается от функционала коммерческой версии.

ЗАО «Нанософт»

Тел. + 7 (495) 645-86-26

www.nanocad.ru
