Несомненно, на ответственных объектах (как и на любых других) должны использоваться противопожарные системы, способные в наикратчайший срок локализовать очаг возгорания на большой площади без негативных последствий для людей, находящихся в зоне пожара.

На строительном рынке объектов жилищного и общественного назначения всё бóльшую популярность набирает автоматическая система пожаротушения тонкораспыленной водой (ТРВ). Принцип пожаротушения ТРВ на сегодняшний день признан наиболее эффективным способом поверхностной локализации пожаров классов А (твёрдые вещества — дерево, пластик, резина, текстиль) и В (жидкие вещества — нефтепродукты, бензин, спирт и пр.), а также электрооборудования напряжением до 1000 В.

Особенно эффективным является применение систем пожаротушения ТРВ на ранних стадиях обнаружения очага пожара, в замкнутых пространствах и помещениях, а также на объектах, не допускающих избыточного пролива воды, затопление которой можно рассматривать как вторичный ущерб от пожара.

Согласно нормам и правилам проектирования автоматических систем пожаротушения (СП 5.13130.2009), тонкораспыленная вода представляет собой мелкодисперсный водяной поток, а точнее туман со средним размером капель 150 мкм и даже меньше. Вода под высоким давлением, свыше 80 бар, распыляется специальными форсунками, образуя мелкодисперсный туман, который абсолютно безопасен для людей и окружающей среды.

Как известно, огонь возникает благодаря трём компонентам: горючее вещество, кислород и источник воспламенения. При попадании в область возгорания вода вскипает, а при кипении происходит отбор тепла из зоны горения. Чем меньше размер капель воды, тем больше суммарная площадь поверхности капель, тем эффективнее поглощение тепла из зоны горения. Этот мелкодисперсный туман под действием высокого давления обладает высокой кинетической энергией направленной среды, блокирует и рассеивает излучаемую пламенем теплоту. Таким образом локализуется источник воспламенения. Далее вода при взаимодействии с огнём преобразуется в пар, имеющий свойства инертного газа, который препятствует газообмену продуктов горения с кислородом, тем самым резко снижая его концентрацию в зоне горения. Без кислорода огонь затухает.

В этом заключается основное преимущество систем пожаротушения тонкораспыленной водой по сравнению с классическими спринклерными и порошковыми системами, направленными на локализацию одного из факторов возникновения огня.

Преимущества принципа пожаротушения ТРВ

1. Тушение можно начинать до начала эвакуации людей.

2. Эффективное дымоподавление.

3. Низкий расход воды (в пять-десять раз по сравнению с традиционными системами пожаротушения).

4. Меньшее количество форсунок, труб и фитингов необходимо для покрытия того же пространства, что и для спринклерной системы.

5. Сокращение расходов на приобретение и хранение ёмкостей с водой (промежуточные ёмкости).

6. Распылённая вода более равномерно охлаждает сильно нагретые металлические поверхности несущих конструкций, что исключает их локальную деформацию, потерю устойчивости и разрушение.

7. Низкая электрическая проводимость тонкораспыленной воды является основным фактором при выборе систем пожаротушения на электроустановках, находящихся под напряжением.

Лучшие решения Danfoss для пожаротушения ТРВ

Качество насосного оборудования, запорной и регулирующей арматуры и прочих компонентов зависит прежде всего от производителя. Международный концерн Danfoss производит насосы и клапаны высокого давления для разработки и производства систем пожаротушения ТРВ, которые соответствуют самым строгим мировым стандартам качества. Это оборудование подходит как для коммерческого, так и промышленного применения. Благодаря многолетнему опыту и уникальным технологиям, Danfoss предлагает лучшие решения для систем пожаротушения.

Надёжные решения Danfoss для эффективного пожаротушения тонкораспыленной водой. 7/2020. Фото 1

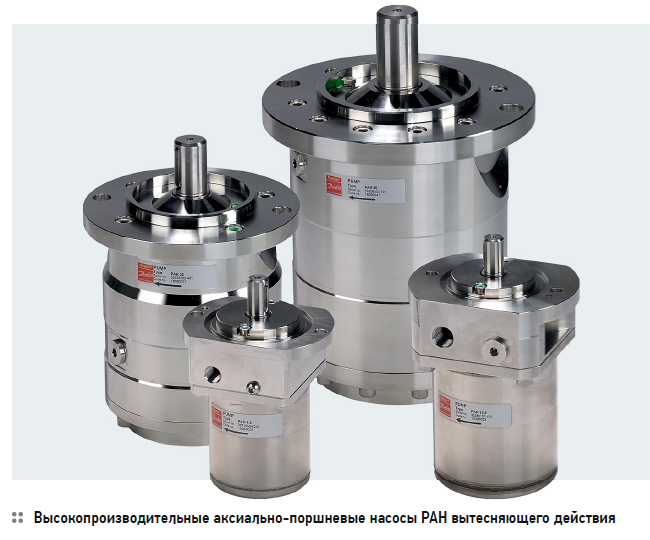

Высокопроизводительные насосы серии PAH

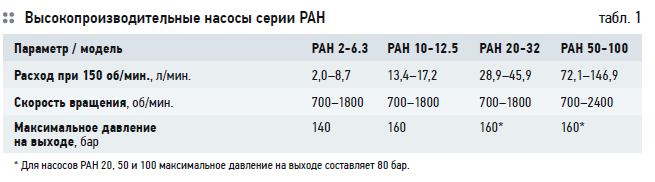

Аксиально-поршневые насосы PAH вытесняющего действия перемещают постоянное количество воды в каждом цикле (табл. 1). Расход рабочей среды пропорционален количеству оборотов вала насоса (частоте вращения), что обеспечивает непрерывную подачу рабочей жидкости насоса со значительно сниженными пульсациями.

Надёжные решения Danfoss для эффективного пожаротушения тонкораспыленной водой. 7/2020. Фото 2

Экономичный расход

В отличие от центробежных насосов, насосы высокого давления серии PAH обеспечивают такой же расход при заданной скорости, независимо от давления нагнетания, и могут использоваться как для поддержания постоянного давления (на подпитку системы), так и в качестве основных насосов для фактического пожаротушения.

Долгосрочность и простое техническое обслуживание

Все детали, входящие в состав насосов, рассчитаны на долгий срок службы с постоянно высокой производительностью и минимальным объёмом необходимого технического обслуживания. Конструктивно эти насосы являются самосмазывающимися и не требуют использования смазочных материалов. Водная среда в рабочей полости насоса обеспечивает достаточный уровень поверхностного скольжения подвижных деталей насоса, поршней и наклонной шайбы.

Эффективные проектные характеристики и конструкция из нержавеющей стали Super Duplex гарантируют долгосрочность использования изделия. При соблюдении технических условий эксплуатации компании Danfoss предполагаемый интервал между циклами технического обслуживания составляет до 8000 ч (!), что для систем пожаротушения является целой вечностью.

Снижение энергозатрат

Благодаря весьма экономичному исполнению насосы серии РАН потребляют меньше энергии по сравнению с сопоставимыми по характеристикам альтернативами. Насосы могут поставляться во взрывозащищённом исполнении по стандарту ATEX для категории 2, зоны 1 или категории 3, зоны 2.

Надёжные решения Danfoss для эффективного пожаротушения тонкораспыленной водой. 7/2020. Фото 3

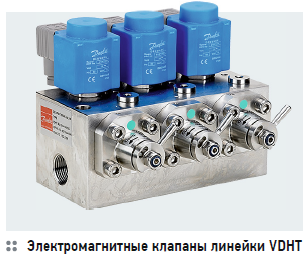

Электромагнитные клапаны серии VDHT

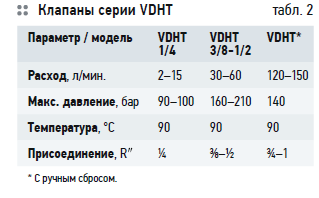

Электромагнитные клапаны линейки VDHT (табл. 2) используются в качестве секционных клапанов для управления потоком воды в системах пожаротушения. Клапаны электрически автоматизированы при включении/выключении, но при необходимости имеют функцию ручного сброса.

Надёжные решения Danfoss для эффективного пожаротушения тонкораспыленной водой. 7/2020. Фото 4

Сертификат Российского морского регистра судоходства (РМРС)

Насосы и клапаны Danfoss по запросу могут быть сертифицированы для морского применения.

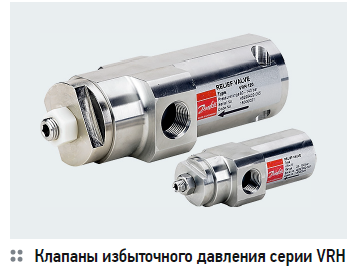

Клапаны избыточного давления серии VRH

Для поддержания заданного значения давления и отведения избыточного объё- ма среды из системы концерн Danfoss предлагает линейку клапанов избыточного давления серии VRH из нержавеющей стали AISI 304. Также эти клапаны выполняют функцию защиты компонентов системы пожаротушения от перегрузки и бросков давления.

Надёжные решения Danfoss для эффективного пожаротушения тонкораспыленной водой. 7/2020. Фото 5

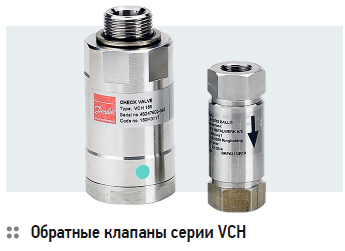

Обратные клапаны серии VCH

Обратные клапаны серии VCH предназначены для пропускания рабочей среды в одном направлении и предотвращения её движения в противоход.

Надёжные решения Danfoss для эффективного пожаротушения тонкораспыленной водой. 7/2020. Фото 6

Реализованные проекты на базе компонентов Danfoss в РФ и Европе

Насосы Danfoss серии PAH и клапаны VDHT, VRH и VCH установлены в большом количестве систем пожаротушения ТРВ, реализованных по всему миру. Например, низкие эксплуатационные расходы и длительные интервалы обслуживания были решающими для заказчика объекта, когда в 2019 году отель Alsik в городе Сондерборг (Дания) выбрал систему пожаротушения ТРВ. Система прошла все регламентные испытания с максимальной оценкой, выданной противопожарной службой Королевства Дания. Сердцем системы являются восемь насосов PAH 80, которые в любой момент обеспечат подачу воды под давлением 120 бар для эффективной борьбы с возгоранием в любой точке из 19 этажей, 190 комнат и на общей площади 24,5 тыс. м².

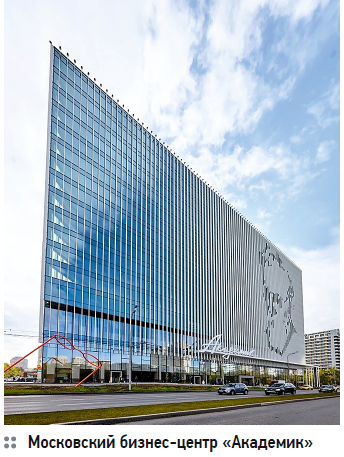

Бизнес-центр «Академик», г. Москва

В России концерн Danfoss плотно сотрудничает с компанией Fogstream, являющейся резидентом «Сколково» и несомненным лидером в области инновационных технологий. Компания имеет большой опыт в проектировании и производстве систем АУП ТРВ, а также оказании комплексных услуг по монтажу и сервисному обслуживанию реализованных объектов.

В настоящее время завершена реализация проекта системы пожаротушения ТРВ Fogstream в бизнес-центре «Академик» (адрес: г. Москва, проспект Вернадского, д. 41) с применением насосов серии PAH и клапанов высокого давления концерна Danfoss. Успешно проведены приёмные испытания и система сдана в эксплуатацию. Результат внедрения — уменьшение расхода воды в 12 раз, уменьшение объёма резервуаров в 38 раз, увеличение высоты потолков на 0,2 м. Экономические показатели внедрения — уменьшение CAPEX на 11%, уменьшение OPEX на 8%. Общий экономический эффект — 12 млн руб. В 2019 году данный объект был награждён архитектурной премией города Москвы за лучшее архитектурноградостроительное решение объекта многофункционального назначения.

Надёжные решения Danfoss для эффективного пожаротушения тонкораспыленной водой. 7/2020. Фото 7

Бизнес-центр «Невская Ратуша», г. Cанкт-Петербург

Ещё один объект компании Fogstream — бизнес-центр «Невская Ратуша» (адрес: г. Санкт-Петербург, Дегтярный переулок, д. 11б). Подготовлен проект системы пожаротушения тонкораспыленной водой с учётом технологических и конструктивных особенностей объекта. Результатом явилось уменьшение расхода воды в девять раз, уменьшение объёма резервуаров в 30 раз, увеличение высоты потолков на 0,2 м. Экономические показатели внедрения: уменьшение CAPEX на 15%, уменьшение OPEX на 9%. Общий экономический эффект составил 46 млн руб. В настоящее время также ведётся проектная работа по другим объектам, расположенКлапаны избыточного давления серии VRH ным в Москве и Краснодарском крае.
