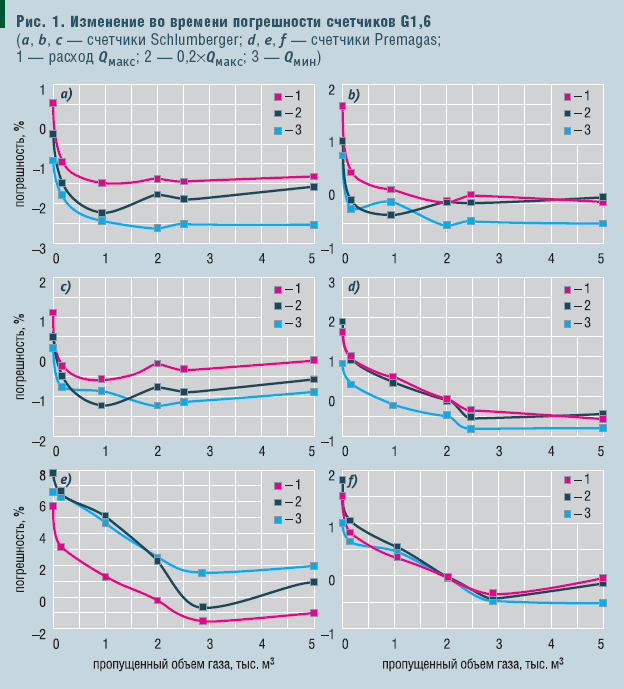

Для учета газа в быту широко применяются небольшие мембранные счетчики газа. Счетчики размера G1,6 (реже G2,5) используются для учета газа, идущего на приготовление пищи. Счетчики G2,5 чаще используются, если газ дополнительно расходуется на подогрев воды. Счетчики G4–G6 используются для учета газа, идущего на отопление индивидуальных домов. В Литве установлено свыше полумиллиона мембранных счетчиков, в основном производства фирм Premagas (Словакия) и Schlumbergеr (Франция). Их массовая поверка вызывает немалые технико-экономические проблемы. Затраты на поверку могут превысить возможные издержки в связи с неучтенным из-за снижения метрологических характеристик счетчика количеством газа. В ряде стран Европы бытовые счетчики газа вообще не поверяются в течение всего срока эксплуатации. В Литве в настоящее время межповеро-чный период составляет 12 лет, т.е. меньше, чем во многих европейских странах. Важно выяснить, насколько это метрологически и экономически обосновано. Такой анализ возможен на основании технико-экономических расчетов и на основании результатов ресурсных испытаний и оценки изменения метрологических характеристик счетчиков в зависимости от пропущенного количества газа или времени работы. Ниже приведены некоторые результаты таких испытаний. Программа, метод и средства испытаний Испытывались ранее неиспользовавшиеся, но длительное время (от 6 до 10 лет) хранившиеся на складе счетчики фирм Premagas и Schlumberger, размеры, количества и срок хранения которых приведены в табл. 1. Программа испытаний составлена на основе полученных от Литовской национальной газовой компании «Лиетувос дуйос» данных о средних количествах газа, учитываемых мембранными счетчиками за 20 лет работы. Эти данные представлены в табл. 2. Программа испытаний включала ряд чередующихся продувок (в соответствии с [1] — при расходе Qмакс) и калибровок счетчиков вплоть до достижения указанных в табл. 2 значений пропущенных через счетчики объемов воздуха. С целью выяснить, как сохраняются после длительного хранения и восстанавливаются после начала эксплуатации метрологические характеристики счетчиков, производились их начальная калибровка и следующая за ней после 48-часовой продувки. Далее продолжительность продувок между двумя калибровками увеличивалась до 1000 ч. Продувка осуществлялась на специальном стенде с тремя линиями для счетчиков разных размеров. Счетчики разных размеров соединялись параллельно, одинакового — последовательно. Была обеспечена возможность раздельной регулировки расхода для счетчиков разных размеров. Во время продувки контролировались основные параметры потока. Калибровка проводилась на эталонной колокольной установке [2], пределы измерения Qмин = 0,005 м3/ч, Qмакс = 16 м3/ч, наименьшая неопределенность измерения объема воздуха ±0,13 %, в трех точках — при расходах Qмин; 0,2?Qмакс; Qмакс. Результаты испытаний и их анализ Результаты испытаний представлены в виде зависимостей погрешности счетчиков при каждом из трех расходов калибровки от пропущенного объема воздуха — на рис. 1 для счетчиков G1,6 и на рис. 2 — для счетчиков G2,5 и G6. Наблюдаются 2 стадии изменения погрешности счетчиков в процессе испытаний: 1 — стабилизация погрешности; 2 — ее изменение по случайным причинам. Стабилизация связана как с восстановлением формы мембраны после деформации в процессе длительного хранения, так и с начальной притиркой движущихся частей счетчиков. Деформация мембраны вызывает уменьшение измерительного объема счетчика и соответственно изменение погрешности в положительном направлении до 8% (см. рис. 1, e). В процессе продувки форма мембраны и измерительный объем восстанавливаются, и погрешность возвращается в направлении первоначального (до начала хранения) значения, в отрицательную сторону. В первые 48 ч продувки скорость восстановления погрешности наибольшая и составляет (0,02–0,05)%/ч. При дальнейшей продувке изменение погрешности в отрицательном направлении продолжается, однако со все уменьшающейся скоростью — до 0,0005–0,002 %/ч. Приблизительное время стабилизации — 300–700 ч для счетчиков Schlumberger и 1000–2000 ч для счетчиков Premagas, в зависимости от степени деформации мембраны. После завершения стабилизации погрешность счетчиков слабо и нерегулярно колеблется в силу случайных причин или практически не меняется. После пропуска через счетчики объемов воздуха, соответствующих 20 годам работы, погрешность счетчиков остается в установленных НТД допустимых пределах. Указанный характер изменения погрешности наблюдался для всех испытанных счетчиков, за исключением одного счетчика G6 Schlumberger (рис. 2, f). Погрешность этого счетчика во времени изменяется противоположным образом в сравнении с остальными счетчиками. Наиболее вероятная причина этого — необратимая деформация мембраны при хранении счетчика. Аналогичные результаты испытаний небольших мембранных счетчиков газа получены в институте IGNIG (Польша) [3]. Выводы 1. В процессе длительного хранения измерительный объем счетчиков уменьшается из-за деформации мембраны, в связи с чем погрешность изменяется в положительном направлении. После продувки счетчика в течение некоторого времени при максимальном расходе погрешность возвращается в направлении первоначального значения (в отрицательную сторону). 2. После завершения стадии стабилизации погрешность счетчиков слабо и нерегулярно колеблется в силу случайных причин или практически не меняется. 3. После пропуска через счетчики объемов воздуха, соответствующих 20 годам работы, погрешность счетчиков остается в установленных НТД допустимых пределах.


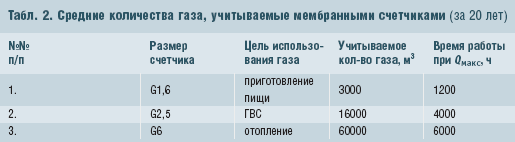

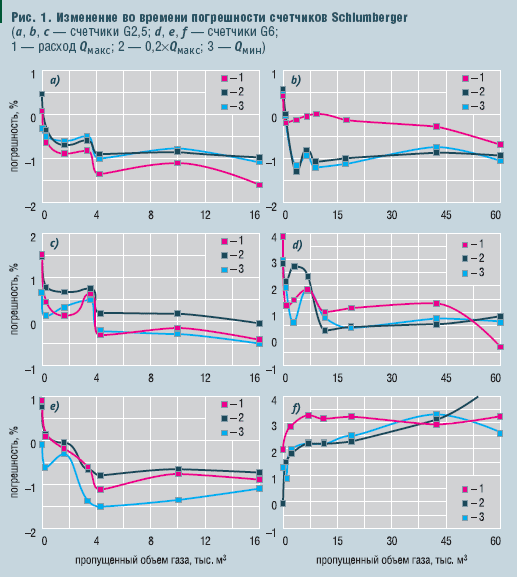

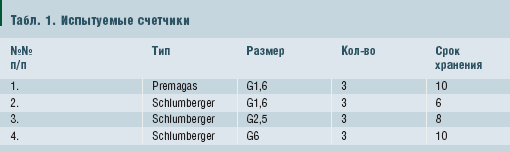

Литература 1. Европейский стандарт En 1359 «Счетчики газа. Мембранные счетчики газа». 2. А. Станкявичюс, Ю. Тонконогий, А. Пядишюс. Государственный эталон объема и расхода воздуха. Колокольная установка. ISSN 1392–1233 Matavimai, 2002, Nr. 3 (23). 3. T. Вагнер-Сташевска, А. Фронски, Я. Яворски. Проблемы измерения газа в быту. Материалы конференции Top-Gaz 2001. — Рогув, Польша, ноябрь 2001. РИСУНКИ: 1~1~; 2~2~; ТАБЛИЦЫ: 1~3~; 2~4~;
