Разборку креплений траншей следует производить снизу по мере обратной засыпки водопровода грунтом с одновременным его уплотнением, количество одновременно удаляемых досок по высоте в плотных грунтах не должно превышать трёх, а в сыпучих или неустойчивых — одной, а сквозные стойки каждый раз отпиливать на ширину снимаемой доски. Вертикальное и шпунтовое крепление следует извлекать из земли после засыпки траншеи с водопроводом. При снятии креплений следует соблюдать особую осторожность для предотвращения обвала грунта в верхней части траншеи и образования пустот под ТИ из ВЧШГ либо сбоку от них.

В случае невозможности использовать для прокладки водопровода выемок с вертикальными стенками, следует разрабатывать траншеи и котлованы с откосами. Ширина траншеи поверху определяется, как правило, крутизной её откосов. Глубина траншеи зависит от глубины заложения труб, которая во всех случаях должна быть на 0,5 м больше расчётной глубины промерзания грунта.

Продольный уклон траншеи должен соответствовать проектному уклону водопровода, трасса которого должна быть, как правило, параллельной поверхности земли (с целью уменьшения объёмов земляных работ).

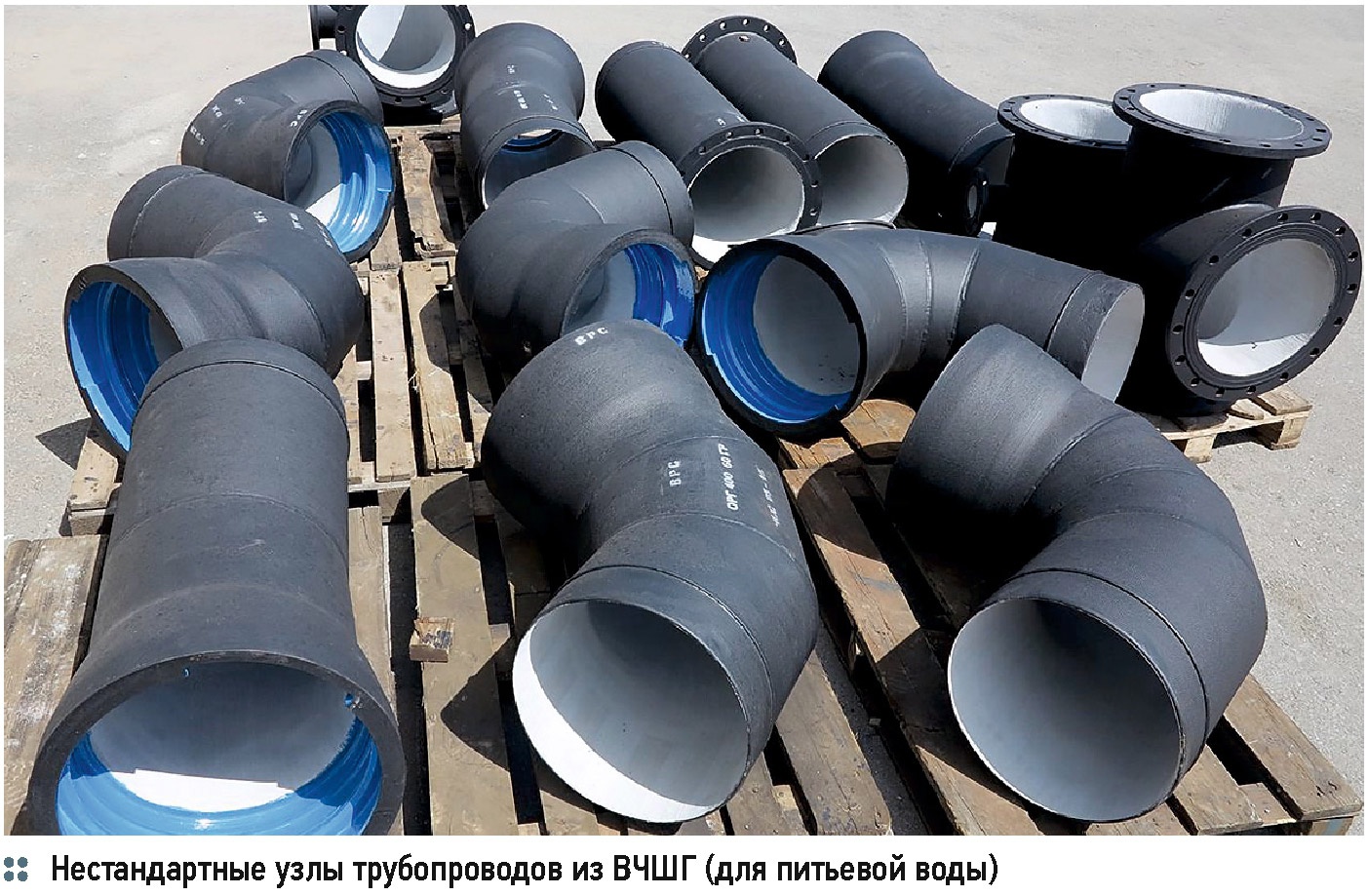

К устройству кольцевых водопроводов из ВЧШГ . 4/2016. Фото 1

Ширина траншеи поверху определяется, как правило, крутизной её откосов. Глубина траншеи зависит от глубины заложения труб, которая во всех случаях должна быть на 0,5 м больше расчётной глубины промерзания грунта

Устойчивость боковых стенок траншей и котлованов следует обеспечивать срезкой грунта с боковых стенок с соблюдением допустимой крутизны откосов, которая, как правило, должна быть не меньше угла естественного откоса для местного грунта (табл. 23), а при напластовании различных видов грунтов (кроме растительного) крутизну откоса для всех пластов — принимать по более слабому грунту.

Для выемок глубиной более 5 м крутизну откосов следует устанавливать расчётом, с учётом угла внутреннего трения s, удельного сцепления грунта c и нагрузки на берме откоса. При средних значениях s и c значения крутизны откосов выемок следует принимать с учётом влажности грунтов — непереувлажнённых (табл. 24) и обводнённых (табл. 25).

При рытье траншей для укладки трубопроводов и котлованов для размещения камер переключения (колодцев) грунт рекомендуется выбрасывать на бровку в отвал либо в кузов самосвала сразу на вывоз. Глубину и ширину выемок по верху следует принимать из ППР.

Перед укладкой водопровода из ВЧШГ следует производить специальную подготовку дна траншеи с обеспечением уклона в сторону предполагаемого спуска воды ≥ 0,005 и с доведением до проектной отметки: при естественном основании — ровной срезкой грунта с профилированием на угол (по проекту); при искусственном — насыпкой песка, гравия, щебёнки с утрамбовкой слоями 100-150 мм, бетонированием (монолитным, сборным), установкой свай — по проекту.

Насыпной слой грунта не рекомендуется укладывать на замерзшее дно траншеи. Если на дне траншеи имеется снег или лёд, его удаляют непосредственно перед отсыпкой выравнивающего слоя из талого грунта (песка). Если монтаж трубопроводов производится в холодное время года, нужны соответствующие меры по защите дна траншеи от промерзания, чтобы под уложенными ТИ не осталось промерзшего твёрдого грунта.

Грунт насыпать на дно траншеи и выше, в зоны, расположенные вокруг трубопровода из ВЧШГ, рекомендуется по возможности с бровки вручную либо экскаватором-планировщиком.

В общих случаях (если иное не указано в ППР) следует своевременно и технологически последовательно производить засыпку траншеи с водопроводом из ВЧШГ: насыпать песок (мягкий грунт) на дно траншеи с уплотнением до степени 86-90 %; подсыпать песок (мягкий талый грунт) под трубу на высоту 15-20 °% наружного диаметра, подбивать его и «штопать» до степени уплотнения не ниже 0,86; засыпать пазухи траншеи до верха труб с уплотнением до степени не ниже 0,9; присыпать трубы грунтом на высоту 0,8 ± 0,1 м; укладывать такой же грунт в приямки вокруг стыков с уплотнением не ниже степени 0,86; насыпать защитный слой над трубопроводом толщиной 0,25-0,3 м c последующим тщательным разравниванием; окончательно (до поверхности земли) засыпать траншею местным грунтом с уплотнением до степени 0,98-1,0 (под будущую дорогу) или 0,92 (в др. местах).

Деревянные прокладки (в виде брусков и досок), которые использовались для выравнивания трубопроводов по проекту, необходимо удалять из траншеи перед засыпкой грунтом пазух с тем, чтобы исключить воздействие на ТИ из ВЧШГ локальных нагрузок, могущих вызвать их преждевременное разрушение.

При засыпке пазух траншеи и устройстве защитного грунтового слоя над водопроводом из ВЧШГ раструбные соединения следует оставлять незасыпанными до проведения предварительных испытаний на герметичность; по завершении предварительных испытаний выполняется засыпка приямков и соединений с уплотнением грунта до проектной степени.

При отсыпке грунта необходимо внимательно следить за тем, чтобы уложенный водопровод не смещался из проектного положения. Для этого следует одновременно заполнять грунтом обе пазухи траншеи.

К устройству кольцевых водопроводов из ВЧШГ . 4/2016. Фото 2

При засыпке пазух траншеи и устройстве защитного грунтового слоя над водопроводом из ВЧШГ раструбные соединения следует оставлять незасыпанными до проведения предварительных испытаний на герметичность

Грунт в пазухах траншеи с водопроводом из ВЧШГ следует уплотнять трамбовками ИЭ-4505 или аналогичного типа за несколько проходов поверх одного и того же слоя (для глинистого и песчаного грунтов для достижения степени уплотнения 0,93 требуется один проход; за два прохода грунт уплотняется до степени 0,95 и за три — до 0,96 и т.д.).

Засыпку траншеи поверх защитного слоя до 700 мм над водопроводом из ВЧШГ следует производить грунтом, не содержащим твёрдых включении обломков строительных деталей и т.п. размерами более 0,1 от наружного диаметра труб, но не более 100 мм.

Окончательную засыпку траншеи с водопроводом из ВЧШГ следует производить экскаватором-планировщиком с уплотнением до степени по проекту после завершения предварительных гидравлических испытаний. В засыпаемом грунте, в том числе местном, не должно содержаться твёрдых включений крупнее 200 мм (щебня, камней, кирпичей, строительного мусора) и органических включений. Для уплотнения до проектной степени допускается к использованию любые механизмы, в том числе навесное оборудование к строительным машинам.

Засыпку грунтом траншеи с водопроводом из ВЧШГ следует производить в строгом соответствии с ППР и ПОС.

Засыпку траншей грунтом следует осуществлять примерно в одно и то же время с укладкой водопровода, установкой камер переключения / колодцев, проведением их испытаний с оформлением акта и получением разрешения на проведение обратной засыпки. Зимой перед засыпкой водопровода из ВЧШГ грунтом траншею следует тщательно очищать от снега. При засыпке грунтом траншеи с использованием экскаватора-планировщика или бульдозера следует не допускать сдвига водопровода и повреждений ТИ и их соединений.

В зимний и весенний периоды засыпку нижней части траншеи с водопроводом из ВЧШГ на высоту до горизонтального диаметра следует производить немедленно после их укладки исключительно талым грунтом с тщательным уплотнением пазух. Засыпка нижней части траншей должна производиться одновременно с двух сторон уложенных труб слоями (толщиной 0,2-0,3 м), односторонняя засыпка может сдвинуть трубопровод с проектного положения.

Для уплотнения грунта под низом труб и их соединений рекомендуется применять ручные деревянные / пневматические (электрифицированные) трамбовки.

Подбивку пазух между дном траншеи и водопроводом из ВЧШГ следует производить ручными инструментами, а послойное уплотнение грунта засыпки вокруг трубопровода — электротрамбовками (например, при толщине отсыпаемого слоя 25 см электротрамбовкой типа ИЭ-4502А), а также различного вида виброплитами.

Засыпать неглубокие траншеи с водопроводом из ВЧШГ следует, осторожно сбрасывая грунт сверху и сбоку, в угол, чтобы удар приходился непосредственно на стенки траншеи.

Засыпку верхней части траншеи с водопроводом из ВЧШГ при расположении её в пределах автомобильных переездов, имеющих дорожное покрытие, следует производить талым грунтом для предотвращения последующих осадок дорожного покрытия. Использовать мёрзлый грунт допускается в количестве не более 15 % от общего объёма только при засыпке верхней части траншеи с водопроводом из ВЧШГ, проходящей по незамощённым проездам. Засыпку траншей с водопроводом из ВЧШГ под замощёнными уличными проездами следует производить послойно с тщательным уплотнением грунта по проекту с тем, чтобы предотвратить возможные последующие просадки дорожного покрытия.

При засыпке траншеи с водопроводом из ВЧШГ, имеющими уклон более 20°, необходимо предварительно производить укрепительные работы против сползания грунта и размыва его ливневыми водами.

Засыпку траншей с водопроводом из ВЧШГ, пролегающих вдоль строений, заборов, зелёных насаждений, следует производить вручную с послойным уплотнением грунта.

Участки траншей с водопроводом из ВЧШГ, пересекающих существующие или проектируемые дороги следует засыпать на всю глубину песком и уплотнять до степени не ниже 0,98.

Для послойного уплотнения грунтов обратных засыпок в траншеях с водопроводом из ВЧШГ следует использовать: для несвязных грунтов — вибрирование и вибротрамбование; для малосвязных грунтов — укатку, трамбование, вибротрамбование, вибрирование и для связных грунтов — укатку, трамбование, вибротрамбование и их комбинации.

К устройству кольцевых водопроводов из ВЧШГ . 4/2016. Фото 3

Подбивку пазух между дном траншеи и водопроводом из ВЧШГ следует производить ручными инструментами, а послойное уплотнение грунта засыпки вокруг трубопровода — электротрамбовками и различными виброплитами

Уплотнение верхних слоёв засыпки траншей с водопроводом из ВЧШГ на глубине 1,0—1,2 м от поверхности земли следует производить катками с массой 1,5-10 т (ДУ-57М, -47Б, -64, -99 и др.).

При отрицательной температуре воздуха грунты обратных засыпок в траншеях с водопроводом из ВЧШГ следует уплотнять до степени не ниже 0,98.

В стеснённых условиях, в местах извлечений элементов шпунтовых ограждений уплотнение грунтов следует производить с применением специальных уплотняющих средств статического, виброударного или ударного действия, позволяющих получить на всю глубину траншеи с водопроводом из ВЧШГ степень уплотнения не ниже 0,98.

Под дорогами траншеи с водопроводом из ВЧШГ следует засыпать песком с уплотнением. Верхний уровень траншеи (30-40 см) следует засыпать щебёночной смесью заводского приготовления с уплотнением до около 100 °% самоходными катками.

Траншеи с водопроводом из ВЧШГ на участках пересечения с существующими дорогами и другими территориями, имеющими дорожное покрытие, следует засыпать на всю глубину песчаным галечниковым грунтом, отсевом щебня или другими аналогичными малосжимаемыми (модуль деформации не менее 20 МПа) местными материалами, не обладающими цементирующими свойствами, с уплотнением не ниже 0,98. Исключением являются выемки, разрабатываемые в просадочных грунтах II типа.

На участках пересечения действующими подземными коммуникациями (трубопроводами, кабелями и др.) траншей с водопроводом из ВЧШГ (в пределах их глубины) следует производить подсыпку под действующие коммуникации немёрзлым песком или другим мало сжимаемым (модуль деформации не менее 20 МПа) грунтом по всему поперечному сечению траншеи на высоту до половины диаметра пересекаемого трубопровода (кабеля) или его защитной оболочки с послойным уплотнением грунта. Размер подсыпки вдоль траншеи по верху должен быть на 0,5 м больше с каждой стороны пересекаемого трубопровода (кабеля) или его защитной оболочки, а откосы подсыпки должны быть не круче 1:1.

Узкие траншеи с водопроводом из ВЧШГ, где невозможно обеспечить уплотнение грунта до проектной плотности имеющимися средствами (за исключением выполняемых в просадочных грунтах II типа), следует засыпать малосжимаемыми (модуль деформации не менее 20 МПа) грунтами с проливкой водой.

Траншеи с водопроводом из ВЧШГ на участках с грунтами II типа по просадочности, в том числе на пересечениях с действующими коммуникациями, а также под дорогами с покрытиями усовершенствованного типа, следует засыпать глинистыми грунтами с послойным уплотнением; использование дренирующих грунтов не допускается.

В траншеях, предназначенных для водопроводов из ВЧШГ на участках с набухающими грунтами, следует применять ненабухающий грунт по всей ширине пазух, а набухающим грунтом засыпать только верхнюю зону траншей.

Грунт засыпки траншей с водопроводом из ВЧШГ следует уплотнять до проектной степени за три-четыре прохода по каждому слою так, чтобы не допустить повреждения покрытий на ТИ.

При планировке поверхности по трассе водопроводом из ВЧШГ для обеспечения равномерного уплотнения отсыпанный грунт (с оптимальной влажностью) следует разравнивать бульдозерами, а затем уплотнять катками участками (захватками), размеры которых должны исключать высыхание (в жаркую погоду) или переувлажнение (при осадках) грунта, могущих последовать при чрезмерном фронте работ. Сухие грунты следует увлажнять, а переувлажненные — осушать.

При уплотнении грунта в пазухах оборудование следует располагать от стенок труб на расстоянии, равном толщине уплотняемого слоя грунта с тем, чтобы избежать ударных нагрузок на стенки ТИ из ВЧШГ, так как это может повредить их наружное / внутреннее покрытие.

Сборку водопроводом из ВЧШГ следует производить с максимально возможным использованием индустриальных методов: собирать на поверхности земли плети (длиной равной расстоянию между смежными камерами переключения) и секции (из трёх-четырёх труб) для линейных частей сети с последующей их укладкой на дно траншеи и сборкой монтажных стыков: готовить в каком-либо удобном месте укрупнённые узлы (из фасонных соединительных частей, задвижек и катушек) с последующим размещением их в камерах переключения и сборкой с участками линейных частей сети; использовать мерные отрезки и патрубки из ВЧШГ, подготовленные в заводских условиях.

Резку мерных отрезков (патрубков) из ВЧШГ на объекте следует производить болгаркой с корундовым диском (резка фасонных соединительных частей из ВЧШГ запрещается). На торце трубы после резки необходимо снимать фаску. Остающиеся после резки куски труб следует максимально использовать в дальнейшем в дело.

При сборке труб из ВЧШГ между собой (с фасонными соединительными частями) следует тщательно центрировать ТИ и обеспечивать равномерную по всей окружности ширину раструбного зазора с визуальным контролем либо с использованием клинового шаблона — отклонения расположения резинового уплотнителя в раструбе (от торца) — не должны превышать 0,1—1,0 мм для малых и больших диаметров ТИ, соответственно.

Сборку ТИ раструбами с использованием РУМ следует производить в следующей технологической последовательности: при отсутствии заводских меток, размечать метки (9-12 см от торца в зависимости от вида соединения) на гладких (втулочных) концах ТИ, размещать РУМ в пазах раструбов, наносить смазку на внутреннюю поверхность РУМ и на наружную поверхность гладких (втулочных) концов на длину 50-60 мм от торца, задвигать гладкий (втулочный) конец одного ТИ в раструб другого ТИ без перекосов до метки (вначале вручную и затем с использованием натяжных приспособлений любых конструкций, в том числе строительных машин — экскаваторов, бульдозеров и др., при условии не допущения повреждений ТИ). Гладкие (втулочные) концы не должна доходить до внутренней полки раструбов на 10-25 мм в зависимости от диаметра, что необходимо для обеспечения сохранности раструбов на случай поворота в них состыкованных ТИ.

Сборку водопровода из ВЧШГ следует производить при температуре наружного воздуха не ниже -25 °C — РУМ перед размещением в раструбе должны подвергаться специальному нагреву до температуры до 65-70 °С с последующим хранением в термосах либо другим способом, обеспечивающим для них нормальную температуру (около 20 °C).

Непосредственно перед сборкой водопроводов из ВЧШГ следует производить ВКК контроль качества всех труб, фасонных соединительных частей, РУМ и материалов — тщательный визуальный осмотр и сравнение с эталонными образцами, соответствие их качества нормативным требованиям, указанным в сопроводительной документации. Особое внимание следует уделять проверке состояния гладких (втулочных) концов и раструбов ТИ, а также состоянию РУМ.

Сборку водопроводом из отдельных труб можно производить: на дне траншеи, над траншеей (на лежнях либо на весу), на бровке траншеи и в отдалении от места прокладки. Для каждого конкретного случая следует разрабатывать технологические карты с указанием технологических схем укладки трубопроводов в траншеи и используемых средств малой механизации, а также машин, оборудования и оснастки.

Сборку ТИ из ВЧШГ с РУМ следует производить в таком технологическом порядке: конец трубы снаружи и раструб изнутри очищают от грязи и масел; в раструб вставляют РУМ так, чтобы уплотняющий «язычок» был направлен в сторону, противоположную направлению последующего ввода в него гладкого конца ТИ; смазывают РУМ внутри, наружную поверхность гладкого (втулочного) конца и фаску (в качестве смазки можно использовать раствор хозяйственного мыла с добавлением в него технического глицерина, силиконовую смазку. Нельзя применять жиро- и маслосодержащие смазки, так как это может привести в дальнейшем к повреждению РУМ и потери водонепроницаемости стыка); вдвигают гладкий (втулочный) конец одного ТИ в раструб другого ТИ (либо два ТИ вдвигают в муфту с двух её сторон) до метки на гладком (втулочном) конце.

Необходимо использовать для сборки водопроводов ТИ из ВЧШГ только тогда, когда их внутренние поверхности не загрязнены засохшей краской, солидолом, тавотом и т.п. и внутри них не находятся посторонние предметы; ТИ, РУМ и стопоры в местах, которые будут элементами соединений, должны быть практически абсолютно чистыми, а в отдельных случаях даже промытыми мыльными растворами.

Стыковку соединений ТИ из ВЧШГ с раструбами и РУМ следует производить вручную (диаметры до 100 мм), с применением рычагов (до 150 мм), натяжных приспособлений (до 300 мм), тросиковых лебёдок (одной — диаметры до 600 мм, двух-четырёх по бокам труб — большего диаметра), ковшей экскаваторов и ножей бульдозеров.

К устройству кольцевых водопроводов из ВЧШГ . 4/2016. Фото 4

Для сборки ТИ из ВЧШГ нельзя использовать ударные нагрузки (от отбойных молотков, кувалд и т.п.), так как такая сборка не только мало эффективна из-за демпфирования резинового кольца в соединении, но и от чрезмерных ударных нагрузок ТИ могут приобрести недопустимые дефекты.

В местах расположения тройников и на поворотах водопроводов из ВЧШГ, смонтированных с использованием раструбных соединений с РУМ, не воспринимающих осевое нагружение, необходимо устанавливать упоры (укрепительные блоки) с соответствующей опорой на прочный грунт на для компенсации сил осевого гидравлического давления.

Работы по укладке водопроводов из ВЧШГ следует производить с учётом требований Свода Правил 129.13330.2011 (то етсь СНиП 3.05.04-85*) и в соответствии с проектами водопроводной сети, организации строительства (ПОС) и производства работ (ППР). Предприятия, производящие строительство должны иметь лицензию на право прокладки таких трубопроводов.

Укладка водопровода из ВЧШГ должна производиться с максимальным использованием индустриальных методов, связанных с подготовкой концов ТИ к соединению и укрупнённых узлов в камеры переключения, рабочими-трубоукладчиками, прошедшими специальное обучение и получившими право на выполнение таких работ.

Для каждого конкретного случая укладки водопроводов из ВЧШГ следует разрабатывать технологические карты (ТК) с указанием технологических схем укладки труб в траншеи и используемых средств малой механизации, а также машин, оборудования и оснастки.

Работы по укладке водопроводов из ВЧШГ рекомендуется производить, начиная с подготовки основания под ТИ на дне траншеи, прочность грунта которого не должна быть меньше 0,1 МПа, с обеспечением проектного уклона: при естественном основании ровной срезкой грунта с профилированием на угол (по проекту); при искусственном основании — насыпкой песка, гравия, щебня с утрамбовкой слоями толщиной 1015 см до проектной степени уплотнения, бетонированием (монолитным, сборным), установкой свайных опор.

В основаниях не должно находиться камней, кирпича и других твёрдых предметов; их необходимо обязательно удалять из траншеи, а не отодвигать в стороны от уложенного трубопровода; образующиеся углубления необходимо сразу же засыпать песком и уплотнять до степени, установленной в ППР для оснований. Перед укладкой и в процессе укладки водопровода из ВЧШГ следует контролировать в обязательном порядке устойчивость и целостность стенок траншеи, качество и надёжность используемого крепежа, особенно при нахождении в траншее рабочего персонала.

Укладывать в траншею отдельные ТИ из ВЧШГ, трубные секции и плети следует плавно и без рывков способами, исключающими удары их о твёрдые предметы, стенки (крепления, при их наличие) и дно траншеи, вручную или с помощью соответствующих их массе СММ и грузоподъёмных механизмов.

ТИ из ВЧШГ при укладке на основание следует располагать сразу же в проектное положение; раструбы всех ТИ (при сборке россыпью) и раструбы монтажных стыков (при сборке трубных секций) располагались над приямками (опирание ТИ из ВЧШГ на жёсткие прокладки с целью выравнивания и сборки возможно только при условии их последующего изымания из-под ТИ и удаления из траншеи); края трубных плетей, длина которых равняется длине расстояния между смежными камерами переключения (колодцами), размещались бы в их стенках. Допускается располагать их временно, с целью центрирования раструбов и гладких (втулочных) концов, на жёстких подкладках (деревянных брусках и т.п.), только при условии их обязательного изъятия из-под трубопровода в процессе его последующей засыпки грунтом.

К устройству кольцевых водопроводов из ВЧШГ . 4/2016. Фото 5

Укладывать в траншею отдельные ТИ из ВЧШГ, трубные секции и плети следует плавно и без рывков способами, исключающими удары их о твёрдые предметы, стенки и дно траншеи, вручную или с помощью соответствующих СММ и грузоподъёмных механизмов

ТИ должны располагаться раструбами против течения и так, чтобы они находились над разработанными заранее на дне траншеи приямками для обеспечения надлежащих условий для качественной и производительной сборки раструбных соединений. Приямки при этом должны быть, как правило, симметричными относительно продольной оси трубопровода и позволяли бы осуществить впоследствии качественное введение гладкого (втулочного) конца одного ТИ в раструб другого.

Водопроводы из ВЧШГ, уложенные на дно траншеи, спланированное с расчётным уклоном, следует выровнять в одну линию и закрепить присыпкой тела труб грунтом (стыки следует оставлять неприсыпанными с тем, чтобы наблюдать их при проведении предварительных гидравлических испытаний). Отклонение их от проектного положения не должно быть меньше принятой линии уклона (приблизительно на 0,05) по вертикали и превышать диаметра в обе стороны по горизонтали (контролировать визуально).

Монтаж водопроводов из ВЧШГ должен сопровождаться своевременным производством контроля качества: входного (ВКК), который осуществляют мастер или прораб, операционного (ОКК), который реализует мастер или прораб, и приёмочного (ПКК), котрый осуществляют работники службы качества, мастер (прораб) и представители технадзора заказчика, с тем чтобы смонтированный водопровод из ВЧШГ мог было бы в дальнейшем надёжно эксплуатироваться. Результаты контроля должны отражаться в журналах по производству работ и в соответствующих актах.

Дефектные изделия подлежат возврату либо ремонту с учётом рекомендаций завода-изготовителя, и с согласия проектной и эксплуатирующей организаций: дефекты монтажа подлежат переделке.

Продолжение следует.
