В Grundfos CUE имеется встроенный ПИД-регулятор, обеспечивающий ту же функциональность и пользовательский интерфейс, как и у хорошо знакомых Е-насосов Grundfos (насосы с установленным на электродвигателе преобразователем частоты).

Energy efficient pump control systems Grundfos CUE. 11/2012. Фото 1

Grundfos CUE дает целый ряд преимуществ для конечного потребителя:

  • превращает любой стандартный насос мощностью до 250 кВт в умный и энергоэффективный Е-насос от Grundfos;
  • применяет разные алгоритмы управления по каждому типу насосов;
  • может работать по схеме «рабочий/ резервный» в паре с другим CUE без внешнего шкафа управления;
  • имеет интерфейс RS-485 для внешнего управления и мониторинга.

Функции

Интуитивно понятная процедура ввода в эксплуатацию

Благодаря встроенному гиду первоначальной настройки и отсутствию функций, не относящихся к насосному оборудованию, ввод в эксплуатацию преобразователя частоты Grundfos CUE занимает не более двух минут. После первого включения монтажнику достаточно выбрать тип насоса и ввести несколько основных параметров электродвигателя, все остальные настройки CUE выполнит автоматически.

Energy efficient pump control systems Grundfos CUE. 11/2012. Фото 2

Продуманныи пользовательский интерфейс

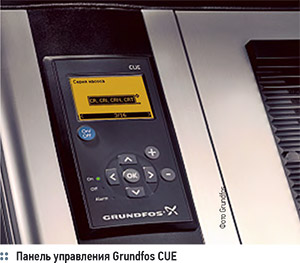

Преобразователи частоты Grundfos CUE имеют удобную панель управления с графическим дисплеем и минимальным количеством кнопок. Панель напоминает хорошо известный пульт дистанционного управления Grundfos R100 используемый с Е-насосами Grundfos.

Проверка направления вращения

Во время выполнения первоначальных настроек CUE автоматически проверяет и устанавливает правильное направление вращения без необходимости изменения кабельных подключений.

Контролируемые параметры по нашему выбору

За счет встроенного ПИД-регулятора, обеспечивается управление системой по замкнутому контуру для поддержания необходимого параметра на установленном значении.

Регулируемые параметры

  • Пропорциональный перепад давления — перепад давления на насосе уменьшается при снижении расхода и увеличивается при его повышении.
  • Постоянный перепад давления — перепад давления поддерживается постоянным, независимо от расхода.
  • Постоянное давление — давление поддерживается постоянным, независимо от расхода.
  • Постоянный уровень — уровень жидкости поддерживается постоянным, независимо от расхода.
  • Постоянный расход — расход поддерживается постоянным, независимо от напора.
  • Постоянная температура — температура жидкости поддерживается постоянной, независимо от расхода.
  • Другая постоянная величина — любая другая величина поддерживается постоянной.

Energy efficient pump control systems Grundfos CUE. 11/2012. Фото 3

Широкая программа оборудования

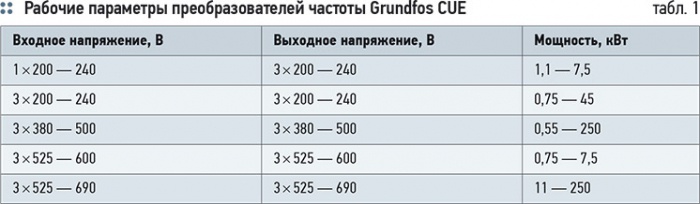

Все разнообразие рабочих характеристик систем управления насосами Grundfos CUE представлено в табл. 1.

Принадлежности

Для преобразователей частоты Grundfos CUE доступен большой перечень принадлежностей, включающий выходные фильтры для двигателей, модули расширения аналоговых входов, модули передачи данных, датчики и т.д.
