Защита людей от поражения электрическим током, а также от пожаров, к которым может привести нарушение изоляции электропроводки, обеспечивается применением устройства защитного отключения (УЗО). Степень опасности зависит от многих параметров: напряжения, величины и времени воздействия тока на организм и так далее.

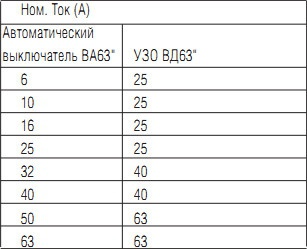

Таблица выбора УЗО ВД63 для автоматических выключателей ВА63 по номинальному току:
УЗО выбирается по двум параметрам: чувствительность (номинальный отключающий дифференциальный ток) и номинальный ток.
Для защиты человека от поражения током мы предлагаем УЗО ВД63 гаммы “Домовой” чувствительностью 30 мА. Для защиты от возникновения пожара из-за износа или повреждения изоляции служат УЗО чувствительностью 30 мА (для простых схем) и 100 или 300 мА (для каскадных сложных схем) .
Номинальный ток нагрузки УЗО (ВД63) должен быть выше или равен току устройства защиты. Например, если прибор защищен автоматическим выключателем ВА63 с номинальным током 16 А, то следует использовать УЗО ВД63 с номинальным током 25 А и выше.
Устройства, составляющие построенную Вами схему, необходимо куда-то установить (“спрятать”). Гамма “Домовой” включает в себя пластиковые корпуса щитов, обеспечивающие высокую безопасность пользователя и идеально вписывающиеся в интерьер вашей квартиры или дома.
Корпуса щитов гаммы “Домовой” изготовлены из самозатухающего пластика, который не проводит электрический ток, что выгодно отличает их от металлических щитов. Конструкция корпуса исключает доступ к токоведущим частям.
Для оснащения щитов гаммы “Домовой” применяются следующие комплектующие: корпус щита без дверцы, дверца, клеммные шины, врезной замок. В комплект корпуса щита включены DIN-рейки. Корпуса щитов гаммы “Домовой” предлагаются в навесном и встраиваемом исполнениях. Навесные корпуса монтируются на стену, встраиваемые – в стенную нишу. К корпусу можно подобрать прозрачную и матовую дверцу.
Навесные корпуса распределительных щитов гаммы “Домовой”
ГОСТ Р 51321.3-2000 (МЭК 439-3-94) Функции и применение Пластиковые корпуса распределительных щитов гаммы “Домовой” предназначены для установки электрооборудования, представленного в данном каталоге. Характеристики
- степень защиты: IP40;
- рабочая температура: от -15°С до 60°С;
- цветовой код: RAL7035;
- количество модулей: 8-36;
- ном. ток: 63 А.
Комплектация Дверцы и клеммники поставляются в соответствии со спецификацией заказчика.
Встраиваемые корпуса распределительных щитов гаммы “Домовой”
ГОСТ Р 51321.3-2000 (МЭК 439-3-94)
Функции и применение Пластиковые корпуса распределительных щитов гаммы “Домовой” предназначены для установки электрооборудования, представленного в данном каталоге. Характеристики
- степень защиты: IP40;
- рабочая температура: от -15°С до 60°С;
- цветовой код: RAL7035;
- количество модулей: 8-36;
- ном. ток: 63 А.
Комплектация Дверцы и клеммники поставляются в соответствии со спецификацией заказчика.
Пример схемы квартирного группового распределительного щита в соответствии с ГОСТ Р 51628-2000
Приведем пример комплектации стандартной квартиры на базе оборудования гаммы “Домовой” (см. схему). На вводе в квартиру устанавливается УЗО ВД63 с дифференциальным током 30 мА последовательно с автоматическим выключателем ВА63 или дифференциальный автоматический выключатель АД63. Всего могут быть несколько групп потребителей. В данном случае это группы освещения и розеток, защищенных двумя автоматическими выключателями ВА63 с номинальным током 16 А, и электрическая плита, которую защищает автоматический выключатель с номинальным током 25 А. Иногда в отдельную группу выделяется стиральная машина или кондиционер. В этом случае устанавливается автоматический выключатель ВА63 с номинальным током 16 А.
- – Пластиковый корпус щита
- – Соединительные элементы нулевых рабочих проводников
- – Соединительный элемент зажимов нулевых защитных проводников, а также проводника уравнивания потенциалов
- – Соединительный элемент входных выводов защитных аппаратов групповых цепей
- – Выключатель дифференциального тока
- – Автоматические выключатели
- – Линии групповых цепей
