Ложные срабатывания реле перепада давления в системах вентиляции: диагностика уставки срабатывания, гистерезиса и схемы подключения

Практический алгоритм настройки прессостатов на примере серий RGP “DPS” и “DPS-PRO”

Главный принцип. При нестабильном сигнале не следует начинать с замены прессостата. Сначала проверяют всю измерительную цепочку: объект — точки отбора — трубки — прибор — электрический контакт — алгоритм контроллера.

1. Почему простой сигнал может становиться нестабильным

Механический прессостат сравнивает давление на штуцере высокого давления P1 «+» с давлением на штуцере низкого давления P2 «−». Контакт переключается, когда разность давлений достигает установленной регулировочным колесиком уставки срабатывания. В установившемся режиме такая схема выглядит простой, но вентиляционная система редко работает в одной расчетной точке.

При частотном регулировании меняется создаваемый вентилятором перепад давления, воздушные заслонки формируют переходные процессы, фильтры постепенно увеличивают сопротивление, а вблизи рабочего колеса и поворотов воздуховода возникают пульсации. Поэтому один и тот же прибор может устойчиво работать на номинальном режиме, но формировать ложные сигналы при пуске, на малой скорости, при переходных процессах или просто с течением времени.

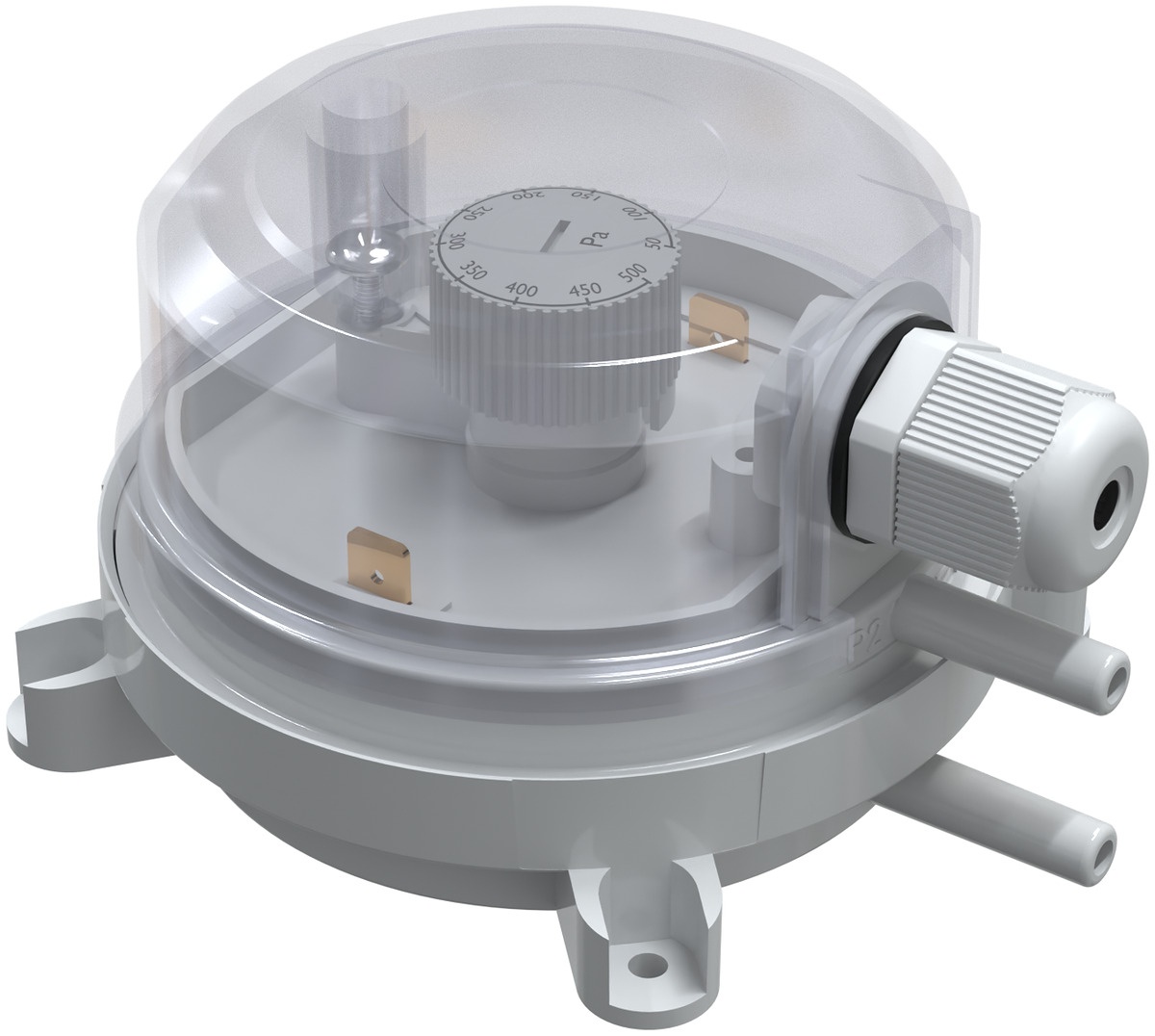

Рис. 1. Датчик-реле перепада давления RGP DPS

Таблица 1. Диагностические признаки и первые действия

2. Диагностика по слоям: от функции до входа ПЛК

Чтобы не менять исправный прибор и не маскировать ошибку программной задержкой, проверку выполняют в фиксированной последовательности.

1. Имитировать контролируемое событие. Прессостат должен подтвердить работу вентилятора, достижение предельного сопротивления фильтра, рост сопротивления рекуператора либо наличие разрежения или подпора.
2. Зафиксировать требуемую логику сигнала. Необходимо заранее определить, какое состояние контакта считается нормой при остановленной или работающей вентиляционной установке, а также какие действия будут предприняты автоматикой при обрыве кабеля.
3. Измерить фактический перепад давления. Для фильтра проверяют чистое состояние обязательно при расчетном (паспортном) расходе, для вентилятора проверяют минимальный устойчивый и номинальный режимы, для рекуператора тестируется штатное сопротивление при заданном расходе.
4. Проверить пневматическую часть. Осматривают расположение отборов, длину и уклон трубок, отсутствие петель, конденсата, перегибов и негерметичных соединений.
5. Сопоставить диапазон, уставку и дифференциал. Требуемый порог должен находиться внутри шкалы, а зона возврата (гистерезис) превышать рабочие колебания, не создавая недопустимой задержки.
6. Испытать электрическую цепь. Проверяют COM/NO/NC, дискретный вход, задержку после пуска, возврат контакта и реакцию на обрыв кабеля. Проверку можно провести вручную, проведя имитацию посредством создания давления в одной из трубок (подуть в трубочку).
7. Проверить алгоритм срабатывания в ПЛК, при необходимости внести фильтрацию сигналов (антидребезг в размере 1-5 секунд) для исключения ложных срабатываний.

3. Рабочую уставку определяет объект контроля

Перепад давления рассчитывается как разность давлений между точками отбора Δp = p(P1) − p(P2). Прессостат не передаёт текущее значение Δp в систему автоматизации, а только меняет состояние контакта после достижения установленного порога срабатывания (уставки). Поэтому исходные значения для подбора прессостата берут из проектной и паспортной документации оборудования, а окончательную уставку подтверждают измерением реального перепада давления на объекте.

Фильтр

Для контроля загрязнения исходным ориентиром служит конечный рекомендуемый перепад давления, указанный изготовителем фильтрующего элемента или вентиляционной установки. Назначать уставку срабатывания только по классу фильтра или собственному опыту не рекомендуется: начальное сопротивление зависит от площади, скорости воздуха, конструкции кассеты и компоновки установки. После монтажа измеряют сопротивление чистого фильтра при расчетном расходе.

Вентилятор с частотным приводом

Уставку назначают чуть ниже минимального устойчивого перепада давления на режиме, который автоматика должна считать рабочим (или минимальным для систем с переменным расходом). Если ориентироваться только на номинальную скорость и давление, то при снижении частоты (мощности) работы вентилятора прессостат может сформировать ложный сигнал об остановке или не выдать сигнал о начале работы, в том случае, если вентиляционная система стартует с пониженных оборотов. Задержка контроля сигнала от реле перепада давления со стороны ПЛК на время разгона обычно необходима (рекомендуем от 5 до 15 секунд, фактическое значение лучше всего устанавливать во время ПНР), но она не компенсирует неправильно выбранный порог. Для компактных систем вентиляции с переменным расходом мы рекомендуем применение либо высокоточных прессостатов серии PRO, либо преобразователей перепада давления воздуха серии “DPT”.

Рекуператор

Порог защиты (уставку срабатывания) устанавливают выше штатного сопротивления чистого теплообменника при номинальном расходе. Рост Δp сам по себе не подтверждает обмерзание: сигнал оценивают вместе с температурой, фактическим расходом, положением байпаса и режимом вентилятора. Это позволяет отделить образование льда от кратковременного изменения аэродинамического режима.

Граница применения. Если системе нужно текущее значение Δp, регулирование расхода, архивирование тренда или работа с перепадом в несколько паскалей, требуется преобразователь перепада давления с унифицированным выходным сигналом 0-10В или 4-20mA, а не механический прессостат.

4. Как правильно выбрать диапазон срабатывания прессостата

Для механического реле нежелательно размещать рабочую уставку непосредственно у нижней или верхней границы шкалы. В крайних положениях сильнее проявляются допуск пружины, влияние ориентации корпуса и механический разброс. Положение уставки внутри диапазона важнее формального совпадения верхнего предела.

Например, для порога 250 Па диапазон 50…500 Па рациональнее, чем 100…1000 Па. В первом случае требуемое значение находится ближе к рабочей середине шкалы. При выборе более широкого диапазона запас по верхнему пределу увеличивается, но точность установки малого порога и повторяемость могут ухудшиться.

Если возможны несколько рабочих режимов, диапазон проверяют не только по номинальному значению. В расчет включают минимальный устойчивый перепад, ожидаемую верхнюю границу и величину дифференциала переключения.

5. Гистерезис: точка возврата так же важна, как точка срабатывания

Дифференциал переключения Xd — это разность между перепадом давления, при котором контакт срабатывает, и перепадом давления, при котором он возвращается в исходное состояние: Xd = Δp (срабатывания) − Δp (возврата).

При уставке срабатывания 200 Па и дифференциале 25 Па контакт переключится при росте Δp до 200 Па, а вернётся после снижения примерно до 175 Па. Эта зона нечувствительности предотвращает повторные переключения при небольших колебаниях около порога.

Если рабочие колебания перепада сопоставимы с дифференциалом или превышают его, контакт может многократно переключаться около порога. Дифференциал выбирают по измеренным пульсациям и допустимой точке возврата: он должен обеспечивать устойчивый сигнал, но не создавать чрезмерную задержку возврата. Универсального числового соотношения для всех установок нет, поэтому настройку подтверждают фактическим испытанием.

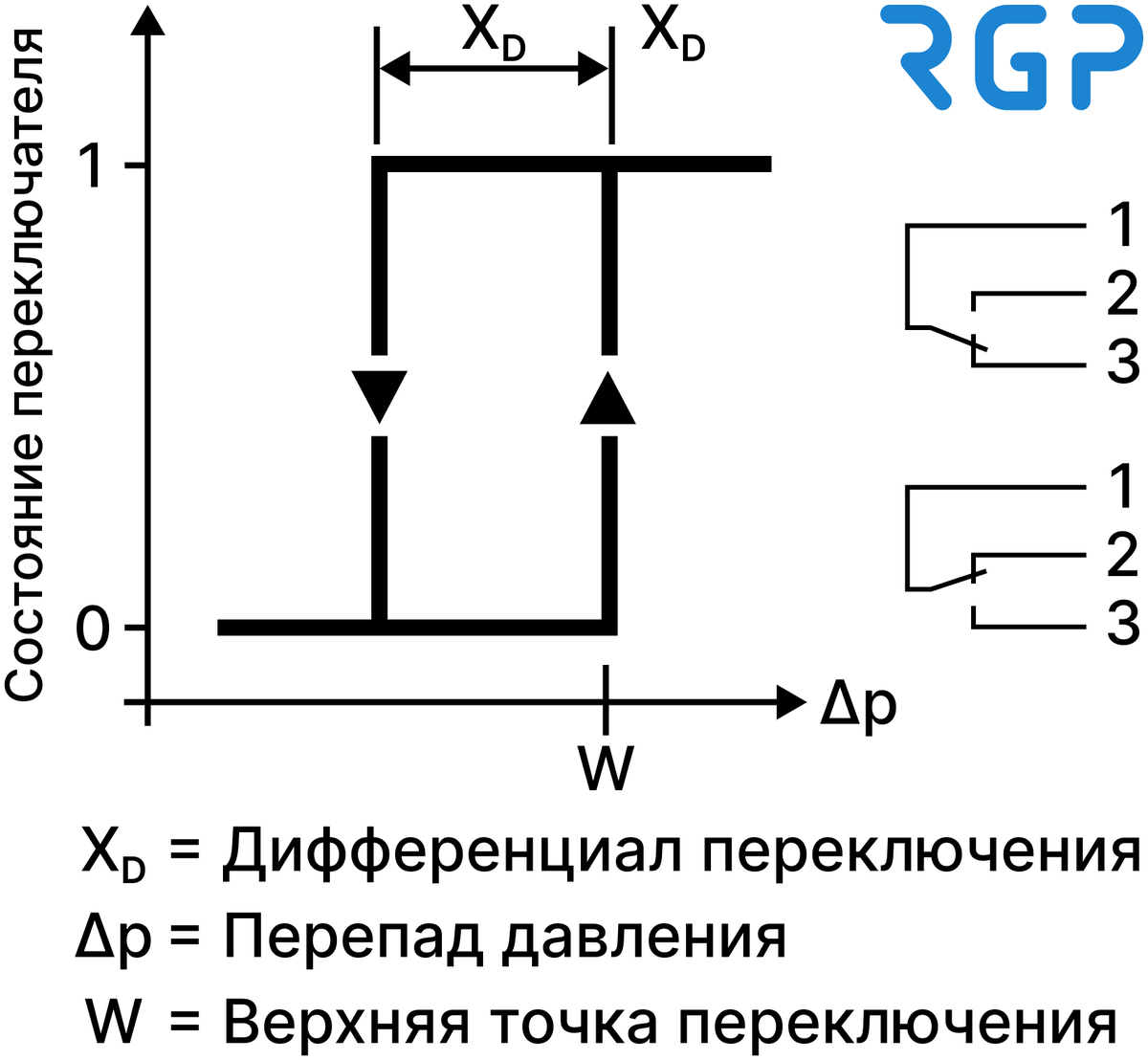

Рис. 2. Дифференциал переключения Xd и состояние перекидного контакта SPDT

Почему программная задержка не заменяет гистерезис

Задержка ПЛК фильтрует короткие изменения во времени, но не меняет физические точки срабатывания и возврата. Если давление долго колеблется внутри узкой зоны переключения, дискретный вход продолжает получать серию сигналов. Корректная настройка объединяет три меры: спокойную точку отбора, достаточный дифференциал и обоснованную временную задержку.

6. Отбор давления и импульсные линии

Ошибку или неверные значения от прессостата в системе вентиляции часто имитирует неправильный отбор давления (неправильно подключение). Для фильтра P1 подключают до фильтрующего элемента, P2 — после него. Для контроля вентилятора P1 соединяют со стороной нагнетания, а P2 со стороной всасывания. Для рекуператора P1 располагают до теплообменника, а P2 после него.

Точки отбора размещают вне зон интенсивной закрутки, локальной струи, воздействия заслонки, резкого поворота или сужения. Трубки прокладывают максимально коротко, без петель и провисаний, с уклоном для отвода конденсата. Исполнение IP65 повышает защиту корпуса от пыли и воды, но не заменяет защиту от прямых осадков и не предотвращает образование или замерзание конденсата в трубках.

Что делать в случае отсутствия показаний или неверной логике работы системы управления:

1. Проверить, что P1 подключён к зоне более высокого давления, а P2 к зоне более низкого.
2. Отсоединить и продуть трубки, затем восстановить подключение и герметичность.
3. Проверить работу контактной группы, имитируя срабатывание прессостата.
4. Сравнить сигнал в штатной точке отбора и при подключении к внешнему источнику давления.
5. При нестандартном, в том числе горизонтальном, монтаже учесть поправку по руководству к конкретному исполнению и обязательно проверить фактический порог.
6.

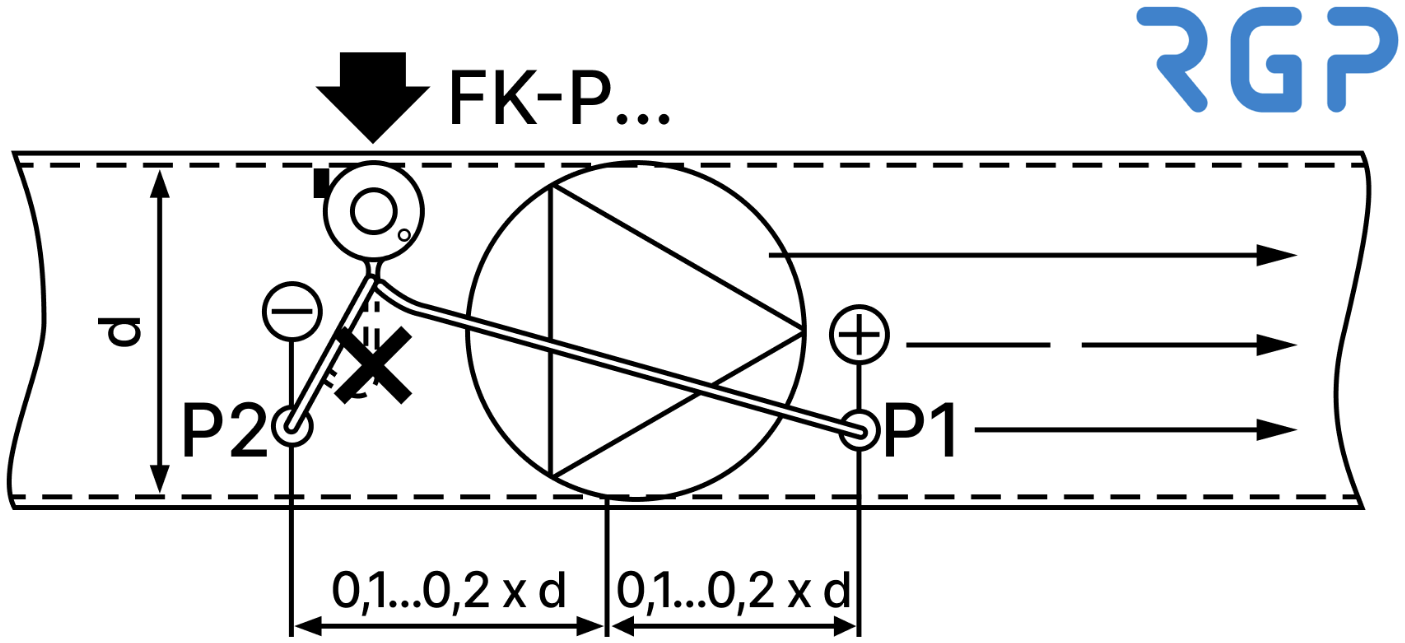

Рис. 3. Расположение точек отбора P1 и P2 относительно вентилятора

7. Электрический контакт и логика автоматики

Выход механического прессостата это перекидной сухой контакт SPDT. Для RGP серий “DPS” и “DPS-PRO” заявлена допустимая нагрузка 1,5А для активной и 0,3А для индуктивной нагрузки при напряжении 230В AC. Обычно контакт подключают к дискретному входу контроллера или к промежуточному реле. Двигатель, нагреватель и другую силовую нагрузку не подключают без проверки тока и категории коммутации; как правило, для такой цепи используют промежуточное реле или контактор.

Нормально замкнутая цепь позволяет реализовать отказобезопасную логику: обрыв кабеля воспринимается как потеря нормального состояния. Однако выбор NO или NC должен соответствовать функции сигнала и алгоритму шкафа. При пусконаладке проверяют не только переключение контакта от давления, но и реакцию системы на обрыв цепи.

Для вентилятора с плавным пуском в ПЛК предусматривают задержку контроля, соответствующую фактическому времени разгона конкретной установки. Если задержка становится единственным способом устранения дребезга, необходимо вернуться к проверке точек отбора и дифференциала.

8. Типовой протокол пуско-наладочных работ

Таблица 2. Минимальный объём проверки реле перепада давления на объекте

9. Когда выбирать прессостаты серии “DPS”, а когда “DPS-PRO”

Серия “DPS” подходит для типовых задач в сухих помещениях и венткамерах, когда режим устойчив, фиксированный дифференциал достаточен, а уставка уверенно находится внутри одного из рабочих диапазонов. Для серии “DPS” производятся прессостаты в типовых диапазонах 20–200, 50–500 и 100–1000 Па.

Серия “DPS-PRO” целесообразна при частотном регулировании, выраженных пульсациях, наружном монтаже под защитой, повышенных требованиях к IP и необходимости согласовать гистерезис с объектом контроля. Для серии производятся реле перепада давления в расширенной номенклатуре диапазонов 20–200, 30–300, 40–400, 50–500, 100–1000, 150–1500, 200–2000, 250–2500 и 500–5000 Па.

Правило выбора серии. IP65 сам по себе не решает задачу устойчивого сигнала. Для нестабильных режимов принципиально важна возможность настроить дифференциал и проверить его по реальным пульсациям.

10. Короткие ответы на частые вопросы от инженеров

Почему контакт дребезжит, хотя уставка выбрана правильно? Чаще всего амплитуда пульсаций больше дифференциала либо отбор расположен в турбулентной зоне. Проверять нужно одновременно давление и физическое место отбора.

Можно ли устранить ложные сигналы только задержкой ПЛК? Задержка полезна для разгона и коротких переходных процессов, но не исправляет неправильно выбранный гистерезис или нестабильную пневматическую линию.

Что измерять для вентилятора с частотным приводом? Перепад на минимальной частоте, при которой установка должна считаться работающей, и на номинальном режиме. Уставку нельзя назначать только по номинальной точке.

Почему после замены фильтра контакт не возвращается в исходное состояние? Следует проверить фактическую точку возврата, состояние трубок и дифференциал. Новый фильтр сам по себе не гарантирует, что Δp снизился ниже порога возврата, так как причина могла быть в другом.

Когда вместо прессостата нужен преобразователь? Когда требуется непрерывное значение Δp, регулирование, тренд, несколько порогов или точная работа с малыми перепадами.

Заключение

Устойчивость сигнала реле перепада давления определяется не одной уставкой на шкале. Надёжная работа возникает только тогда, когда согласованы реальный режим установки, место отбора давления, диапазон, гистерезис, монтажная ориентация и логика контроллера. Диагностика по слоям позволяет отличить неисправность прибора от аэродинамической или алгоритмической причины и сократить количество ложных замен.

Для стандартных устойчивых режимов применима базовая серия RGP DPS. DPS-PRO предназначена для задач, где необходимы расширенные диапазоны, IP65 и настройка дифференциала под фактические пульсации. В обоих случаях окончательное решение принимают после измерения на объекте и проверки полного цикла «срабатывание — возврат — реакция автоматики».

О производителе. RGP DPS и DPS-PRO производит ООО «Завод РГП» в Санкт-Петербурге. Параметры конкретного артикула сверяют по паспорту.
