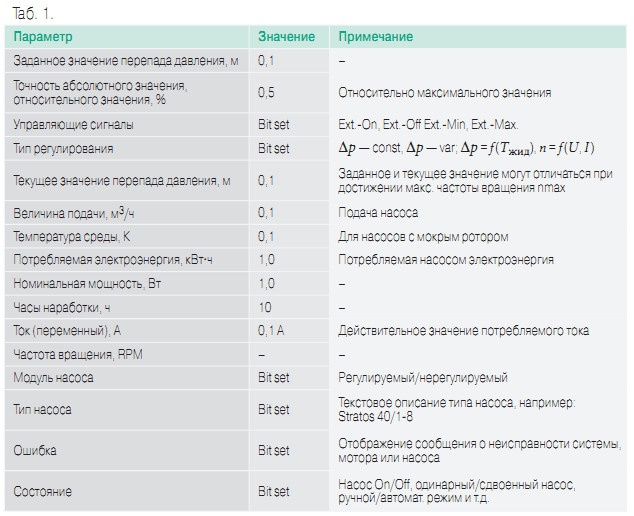

Табл. 1.
Одной из основных задач насоса является поддержание заданных значений (напор, давление, подача и т.д.). Электронный модуль насоса осуществляет контроль частоты вращения и изменяет ее согласно текущим требованиям системы. Это позволяет достигать существенной экономии электроэнергии при работе насоса с неполной нагрузкой или при использовании экономичного ночного режима работы. Для обеспечения доступа к информации через интернет по наземным каналам или посредством мобильной связи в «интеллектуальных» насосах реализован специальный интерфейс.
Как устроен доступ по сети
Насосы Wilo, оснащенные электронными модулями связи (IF modul PLR), удаленно контролируются и управляются при помощи специальных устройств — сигнальных модемов. Управление осуществляется независимо от местоположения оператора посредством мобильных сетей GSM/GPRS, телефонных каналов связи 56 Кбит/с и Ethernet-сетей. Со стороны насоса реализован простой в использовании стандартный интерфейс PLR.
Функциональность сигнальных модемов Wilo
Отправка уведомлений
Информация о параметрах и сбоях системы или неисправностях насоса может быть отправлена по SMS, факсу или e-mail любому количеству адресатов. Отправка уведомления может происходить по наступлению заранее установленного события (например, по таймеру или при изменении контролируемого параметра) и содержать текущие значения (см. табл. 1).
Длина факсимильного или электронного сообщения не ограничена. В сигнальных модемах предусмотрен механизм подтверждения получения сообщения адресатом, например, сервис-инженером. Это гарантирует доставку важной информации. Если основной сервис-центр в данный момент времени недоступен, уведомление будет последовательно отправляться по заранее определенному списку адресатов до тех пор, пока кто-либо из них не подтвердит получение, сбросив тем самым индикатор вызвавшего рассылку события и остановив дальнейшую рассылку.
Таким образом, посредством программного обеспечения можно создавать цепочки адресатов с соответствующими приоритетами (с поддержкой планировщика событий).
Пример.
В холодную воскресную ночь происходит сбой в работе насоса в помещении школы. Сообщение о неисправности немедленно отправляется на мобильный телефон сервис-инженера «А». В то же самое время на компьютер школьной администрации поступает электронное сообщение о неисправности в системе отопления. Если сервисинженер «А» не может подтвердить получение сообщения за определенное время, оно адресуется сервис-инженеру «Б» и одновременно отправляется по электронной почте производителю насоса. Утром в школе все исправно.
Удаленное управление
Текущие значения всех управляющих параметров, перечисленных в табл. 1, можно узнать и при необходимости удаленно изменить при помощи команды по SMS или e-mail. После выполнения каждой команды предусмотрено получение подтверждения. Сигнальный модем позволяет запрограммировать до 100 текстовых управляющих команд с шестью параметрами каждая. Это обеспечивает возможность контроля состояния насоса и управления им без использования компьютера.
Пример.
Несколькими нажатиями клавиш на мобильном телефоне или компьютере нужные насосы могут быть отключены и вновь включены позднее.
Удаленный контроль и хранение данных
При помощи сигнального модема Wilo по телефонному каналу или по сети GSM можно удаленно поддерживать до 255 насосов: осуществлять настройку и анализировать данные о функционировании оборудования. Защита от несанкционированного удаленного доступа осуществляется посредством проверки имени пользователя и пароля, либо Caller ID. Все попытки удаленного соединения регистрируются.
Сигнальные модемы поддерживают хранение журналов значений выбранных параметров, перечисленных в табл. 1, в энергонезависимой флэш-памяти. Размер буфера с циклической перезаписью регулируется от 2 до 66 МБ. Каждой записи в журнале соответствует временная метка. Сигнальный модем может отправить сохраненный журнал по SMS, факсу или e-mail при заполнении буфера памяти или при наступлении заданного события. При этом журнал упаковывается в формат XML или отправляется в простом совместимом с MS Excel формате CSV.
Встроенный Web-сервер
Благодаря встроенному в сигнальный модем Web-серверу просматривать сохраненную в журналах информацию и управлятьнасосом или насосной установкой можно при помощи мыши посредством стандартного браузера с любого компьютера, подключенного к интернету, или непосредственно от сигнального модема по dial-up соединению. Для этого в сигнальном модеме размещены специальные HTML-страницы.
Интеграция вWeb-портал
Для управления произвольным количеством насосов и насосных систем можно использовать SQL-СУБД. В этом случае все данные из журналов систематически загружаются в базу данных для последующего просмотра и анализа. Доступ к работе с базой данных предоставляется исключительно авторизованным пользователям. Подобная система свободно адаптируется под конкретные требования заказчика и поддерживает интеграцию в решения сторонних разработчиков.
Технические особенности сигнальных модемов Wilo
Сигнальный модем поставляется готовым к установке, в корпусе шириной 88 мм, для монтажа на DIN-рейку и имеет встроенные интерфейсы RS-232 и RS-485. Для питания устройства требуется 24 В DC. Если в распределительном шкафу отсутствует источник постоянного тока, предусмотрено использование небольшого блока питания на 230 В, обеспечивающего требуемое выходное напряжение (10–30 В DC). В сигнальном модеме используется мощный 32-битный RISC-процессор.
Стандартный объем установленной памяти— 2 МБ, возможно расширение до 66 МБ. Интерфейс RS-232 используется для настройки устройства и загрузки нового программного обеспечения на месте установки. Шина RS-485 предназначена для мониторинга и управления группой насосов посредством интерфейса PLR. Пять светодиодных (LED) индикаторов сигнализируют о готовности устройства к работе, процессе обработки данных и наличии потока данных между устройством и внешним устройством.
Для взаимодействия с внешним миром возможна установка модулей GSM/GPRS, 56 Кбит/с модема, ISDN-модема и адаптера Ethernet. В зависимости от качества радиосигнала на месте установки для GSM-модема предусмотрена альтернатива: небольшая антенна непосредственно на устройстве, либо внешняя антенна. Максимально допустимая температура окружающей среды составляет 50°C.
Модули расширения DigiCon и DigiCon-A
При подключении более четырех одинарных или сдвоенных насосов к сигнальному модему используются модули расширения DigiCon и DigiCon-A. К каждому модулю DigiCon через PLR-интерфейс возможно подключать до четырех насосов. Модуль DigiCon позволяет независимо для каждого насоса задавать основные параметры работы (режим работы, рабочую точку и т.п.) и задать для них установочные значения (в процентах). К одному модему можно подключить до 64 модулей.
Интерфейс RS485
Если сигнальный модем не используется или установлена превосходящая его по функциональности автоматизированная система управления зданием (АСУЗ), насосы подключаются к модулям DigiCon, которые интегрируются в существующую АСУЗ посредством шины RS-485. Основу данной конфигурации по-прежнему составляет протокол PLR, т.к. шина RS485 допускает наличие единственного активного устройства-передатчика, одновременное использование сигнального модема и СУЗ невозможно и не нужно.
Подключение насосов к системам управления, использующим протоколы другого типа (такие как Profibus, Modbus, BACNet), осуществляется при помощи шлюзов RS-485 или Ethernet-модемов.
Модули DigiCon-A
В приборах управления часто используются стандартные сигналы управления насосами 0–10 В, 0–20 мА. С помощью этого аналогового сигнала передается значение рабочей точки, а при помощи дискретных сигналов передаются логические команды. Если информация считывается через RS-485 (сигнальным модемом или АСУЗ), а насосы управляются от внешнего прибора управления, то можно к каждому DigiCon подключать два прибора ручного управления DigiCon-A (рис. 2). Дискретные сигналы для управления четырьмя параллельно подключенными насосами.
Пример.
Необходимо осуществлять удаленный контроль восьми насосов через сигнальный модем. При этом управление насосами производится существующим контроллером PLC в распределительном шкафу через беспотенциальные контакты и аналогового управляющего сигнала 0-10 В. В этом случае потребуются два модуля DigiCon с двумя модулями DigiCon-A каждый.
Подключение к сигнальному модему осуществляется через интерфейс RS-485. При такой схеме управление насосами осуществляется от прибора управления, а данные по состоянию системы и рабочих параметрах передаются сигнальным модемом через GSM в центральный аналитический прибор или пульт диспетчера.
Заключение
С появлением сигнальных модемов в версии GSM, modem и Ethernet все насосы Wilo с электронным управлением становятся полноправными участниками современных глобальных телекоммуникаций и распределенной обработки данных. Сети сотовой связи позволяют осуществлять удаленный контроль работы насосов и получать сигналы о неисправностях из любой точки мира. Использование протокола PLR обеспечивает полную совместимость всех существующих и будущих электронных насосов Wilo.
Установка модулей расширения DigiCon и DigiCon-A позволяет создавать индивидуальные решения в зависимости от числа насосов, типа управления и иных локальных требований. Использование модулей DigiCon-A позволяет управлять насосами в составе стандартных систем управления, имеющих аналоговые и дискретные управляющие сигналы.
