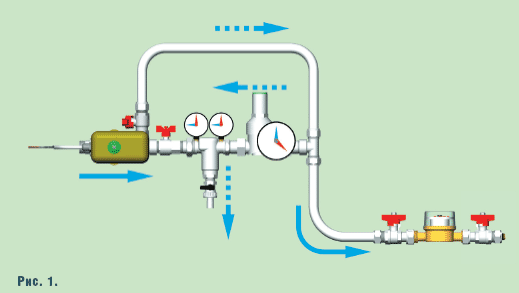

Ассортимент монтажных принадлежностей FAR включает практически все, что может потребоваться для сборки систем отопления, холодного и горячего водоснабжения. Это терморегулирующие и электротермические головки; распределительные коллекторы: простые, ручного и автоматического управления; разнообразные соединительные элементы трубопроводов, редукторы, фильтры, воздухоотводчики, манометры, термометры и т.п. Коллекция вентилей охватывает всевозможные варианты для любых отопительных приборов и всех типов труб: стальных, медных, пластиковых, и металлопластиковых. Итак, какие уникальные технические решения можно реализовать при помощи FAR? Для создания независимых трубопроводных систем применяется зональная арматура FAR. На рис. 1 представлена схема комплектации вводного участка водоснабжения модулем, включающим моторизованный двухходовой зонный вентиль ZonaFAR, фильтр с большой площадью фильтрующей сетки и редуктор давления «после себя». Модуль также может содержать счетчик потребления воды. Условный проход модуля ввода составляет от 1/2″до 11/4″. Зонный вентиль ZonaFAR состоит из полнопроходного шарового крана и сервопривода. По сигналу управления шаровой затвор крана занимает или полностью открытое или полностью закрытое положение. Время поворота составляет 8,20 или 40 с. Напряжение питания сервопривода может составлять 220 B или 24 В. Сервопривод содержит двигатель с редуктором, релейные контакты, а также специальные дополнительные контакты, на которые подается фаза в определенном положении шарового затвора, что позволяет подключать дополнительное электрооборудование: циркуляционный насос, бойлер, вентилятор и т.д. Один из примеров возможного использования сервопривода — в качестве запорного вентиля, что позволяет, например, в гостиничных номерах, отключить воду в номере при случайно забытом открытом кране. В этом случае сервопривод устанавливается на ввод водопровода сразу после водомерного узла и соединяется с пультом дистанционного управления. В случае повреждения труб или водоразборной арматуры, можно отключить всю внутреннюю систему водопроводаи защитить здание от возможного ущерба. Сервопривод может быть подключен как к системе отопления, так и к системе водоснабжения. Фильтр FAR предназначен для очистки воды на входе от механических примесей: песка, окалины и других мелких осколков. В раздачу водных трубопроводов перед приборами-потребителями питьевой воды можно установить также фильтр FilroFAR со встроенным обратным клапаном, что позволяет сохранить герметичность трубопровода во время выемке сетки для ревизии. Для обеспечения безопасной работы джакузи, душевых кабин, стиральных машин и других сложных технических приборов рекомендуется установка в систему редуктора давления. Идеальное решение для равномерной раздачи воды после участка ввода — недавно разработанные FAR латунные хромированные коллекторы больших размеров START (рис. 2). Уcловный проход коллекторов — до 2″, размер отводов до 1″— обеспечивает необходимую пропускную способность с минимальной потерей напора. Отводы снабжены регулирующими вентилями. Используя отдельные модули коллекторов, можно собрать общий коллектор с расстояниями между отводами 100 и 200 мм, что позволяет устанавливать водосчетчики или зонные шаровые краны. Рациональная организация периферии сантехнической системы раздачи воды перед ее поступлением непосредственно по потребителям осуществляется с помощью другой новой разработки FAR: сборного регулируемого параллельного коллектора (рис. 3). Каждый из блоков коллектора, пропуская воду через сквозные левый и правый вертикальные каналы, имеет только от одного из них выход на левый и правый боковые регулируемые отводы. Ручки регулирующих вентилей снабжены цветными вкладышами для холодной воды синими, для горячей — красными. В дополнительные оконца вкладышей можно поместить информацию о питаемом при помощи этого вентиля сантехническом приборе, например, биде, ванной и т.п. Сборный параллельный коллектор может использоваться в системах водоснабжения и, благодаря запорным вентилям, установленным на каждом ответвлении, позволяют устанавливать или заменять сантехнику, без отключения или опорожнения всей системы. Параллельные коллекторы компактны и удобно вписываются в стандартные коллекторные коробки, широко представленные в ассортименте FAR. Разводку трубопроводов непосредственно по сантехническим приборам можно организовать при помощи системы AcquaFAR. Это набор оригинальных настенных переходников для различных типов труб. Под металлопластиковые, пластиковые и медные трубы монтируется специальный адаптер в виде двойного конуса с двумя кольцевыми уплотнениями и накидной гайкой с метрической резьбой 24�. Такое решение гарантирует исключительно надежное соединение с корпусом потребителя (настенного переходника, вентиля и т.д.). Разнообразие настенных переходников FAR позволяет выбрать наиболее удобный вариант для любого типа подключения приборов: последовательного, параллельного и т.д. Они легко и точно координируются по стене и крепятся при помощи пластиковых пластин с посадочными выборками. Для систем горячего водоснабжения FAR предлагает целый ряд специальных устройств, подробнее остановимся на одном из них. Термостатический смеситель TermoFAR незаменим в системах водоснабжения с особыми требованиями к температуре горячей воды, где неожиданные скачки температуры недопустимы, например, в детских санузлах или душевых бассейна. Принцип работы TermoFAR (рис. 4) следующий. На один боковой отвод термосмесителя подается холодная вода, на другой — горячая. Из центрального отвода выходит смешанный поток, температура которого не превышает установленного уровня. Управление осуществляется заслонкой, перекрывающей подачу горячей воды под действием термостатического датчика, омываемого выходящим смешанным потоком. Размеры TermoFAR — 1/2”, 3/4”, 1”; температура регулирования смеси — 30–70°С. Арматура для систем горячего и холодного водоснабжения и отопления производится итальянским заводом FAR Rubinetterie S.p.A. уже на протяжении 30 лет. За это время в исключительной надежности, универсальности и эстетике продукции FAR убедились многие российские компании не только в Москве, но и в регионах России: Екатеринбурге, Новосибирске, Тюмени, Самаре и многих других городах. На всю трубопроводную арматуру FAR Rubinetterie S.p.A., которую на территории России и СНГ представляет компания «Терморос», установлен 3-летний гарантийный срок эксплуатации. Завод FAR Rubinetterie S.p.A. является членом Ассоциации Итальянских Производителей и имеет сертификат AVR, подтверждающий производство всех комплектующих арматуры FAR исключительно на территории Италии. Весь ассортимент FAR сертифицирован в Системе ГОСТ. Арматура FAR введена в базы данных наиболее известных комплексов автоматического проектирования POTOK (TEPLOOV), HYDRO (КП ИНЖ-ТВ) и др. В следующем номере мы представим технические достижения FAR для систем напольного и радиаторного отопления. ФОТОГРАФИИ: 1~1~; 2~2~; 3~3~;
