Труба без проблем

В системе водяного напольного отопления используют отрезки труб (греющие контуры), которые укладывают в виде змеевиков в конструкцию пола и подключают к подающему и обратному коллекторам. После установки труба становится недоступной для обслуживания, для её ремонта требуется демонтаж напольного покрытия и разрушение пола.

Много проблем возникает с некачественными металлопластиковыми трубами — в результате старения у них разрушается клеевой слой, и внутренний «рукав» такой трубы уменьшается в диаметре, из-за чего система начинает работать некорректно. Выявить и устранить такую неисправность обычно очень непросто.

Инженеры Giacomini рекомендуют использовать в системах водяного напольного отопления только качественные полимерные трубы, соответствующие требованиям российских и европейских норм, например, трубу из сшитого полиэтилена с антикислородным барьером Giacomini GIACOTHERM PE-X.

Расчётный срок службы полимерной трубы GIACOTHERM сопоставим с расчётным сроком службы здания, в котором она установлена. Труба GIACOTHERM не склонна к зарастанию изнутри кальциевыми отложениями. Уровень диффузии кислорода через стенки трубы минимизирован благодаря специальному слою, что способствует защите элементов системы напольного отопления, контактирующих с теплоносителем, от коррозии.

Труба GIACOTHERM PE-X очень гибкая (на этапе её производства в исходный материал вводят пластификатор, снижающий модуль упругости готовой трубы). А также производитель поставляет в Россию широкую гамму фитингов — на все случаи жизни.

Стяжка — сухая или мокрая?

Современным трендом в системах напольного отопления является вопрос облегчения и уменьшения высоты стяжки, решение которого позволяет значительно сократить расход строительного материала, уменьшить нагрузку на перекрытие, снизить высоту пола, который должен быть выполнен для системы напольного отопления.

На прочных основаниях и перекрытиях греющие контуры из полимерных труб, как правило, монтируются «мокрым» способом — их заливают цементно-песчаным раствором. До заделки раствором труба должна быть установлена в проектном положении и зафиксирована на промежуточной стяжке, слое теплоизоляционного материала или непосредственно на старом напольном покрытии (в зданиях, подвергающихся реконструкции).

При этом типичными ошибками монтажников являются фиксация полимерных труб крепёжными элементами с острыми кромками, перетяжка трубы проволокой при фиксации к арматурной сетке, хождение по трубе в обуви с твёрдой подошвой и другие воздействия на трубу, как при её укладке, так и при заделке раствором, в результате которых в процессе эксплуатации труба может дать течь.

Для укладки и надёжной фиксации полимерной трубы в проектном положении, при минимизации высоты стяжки (не более 25 мм), инженеры Giacomini разработали и запатентовали специальные панели SPIDER высотой всего 22 мм, которые изготавливают из полипропилена PP-R повышенной прочности.

При использовании панелей SPIDER труба укладывается в их пазы, после чего вероятность её повреждения из-за неосторожных действий монтажников резко снижается, более того, по панелям с трубой можно свободно ходить. При заливке цементом панели SPIDER укрепляют стяжку, выполняя роль армирующей сетки.

В деревянных домах с их «слабыми» перекрытиями нет возможности выполнить стяжку даже небольшой высоты. В этом случае греющие контуры чаще укладывают «сухим» способом.

Главное требование к компонентам для укладки напольного отопления «сухим» способом — они должны быть лёгкими, прочными и простыми при монтаже. При этом труба должна надёжно фиксироваться в проектном положении. Иначе при интенсивной эксплуатации помещения постоянные механические воздействия на греющий контур могут привести к его разгерметизации.

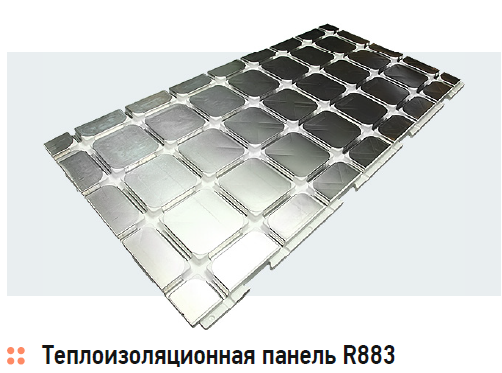

Для укладки греющего контура «сухим» способом компания Giacomini предлагает прочные перфорированные теплоизоляционные панели R883, алюминиевые планки K802P с желобками для укладки труб, листы K805P из оцинкованной стали для укладки экранирующего слоя на пароизоляцию из полиэтилена, установленную поверх греющего контура, и другие элементы.

Гидравлический комплект

С целью упрощения проектирования и монтажа системы напольного отопления Giacomini рекомендует использовать готовые решения — комплекты арматуры и предварительно собранные узлы системы напольного отопления.

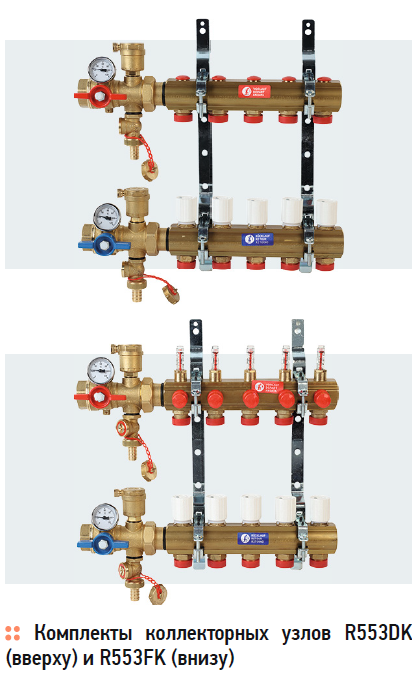

Для случаев, когда подготовка теплоносителя для систем напольного отопления осуществляется среднетемпературным или низкотемпературным тепловым насосом, или же в котельной предусмотрен смесительный узел для подачи в систему теплоносителя с температурой 45–50°C, компания Giacomini предлагает коллекторные узлы R553D, R553F, а также наборы R553DK и R553FK для ручного или автоматического управления контурами напольного отопления (от двух до 12 контуров).

Коллекторный узел R553D собран на монтажных кронштейнах. Он включает в себя: подающий коллектор с отсечными балансировочными клапанами для предварительной настройки системы, обратный коллектор с регулирующими вентилями для ручной или автоматической (при установке сервоприводов) регулировки системы «тёплый пол», монтажные кронштейны. В версии R553F дополнительно предусмотрены расходомеры.

Если по результатам расчёта система напольного отопления не может компенсировать теплопотери помещений, в комнатах помимо греющих низкотемпературных контуров устанавливают отопительные приборы. В такой комбинированной системе первичный контур, к которому подключаются отопительные приборы, как правило, высокотемпературный, а вторичный, питающий греющие контуры водяной напольной системы отопления, — низкотемпературный.

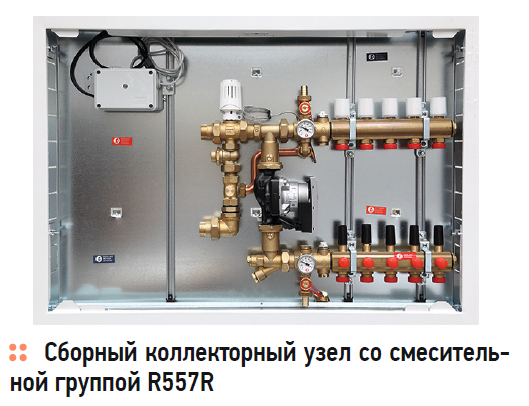

При отсутствии источника теплоты с необходимыми для напольного отопления параметрами или смесительного узла в котельной насосно-смесительный узел часто предусматривается в составе общего коллекторного узла напольного и радиаторного отопления. В ассортименте компании Giacomini имеется комбинированный коллекторный узел напольного и радиаторного отопления, предварительно собранный в металлическом шкафу, — тип R557R. Узел применяется для автоматического управления контурами напольного отопления и контурами высокотемпературного радиаторного отопления, с возможностью компенсации температуры наружного воздуха и интерфейсом для удалённого доступа.

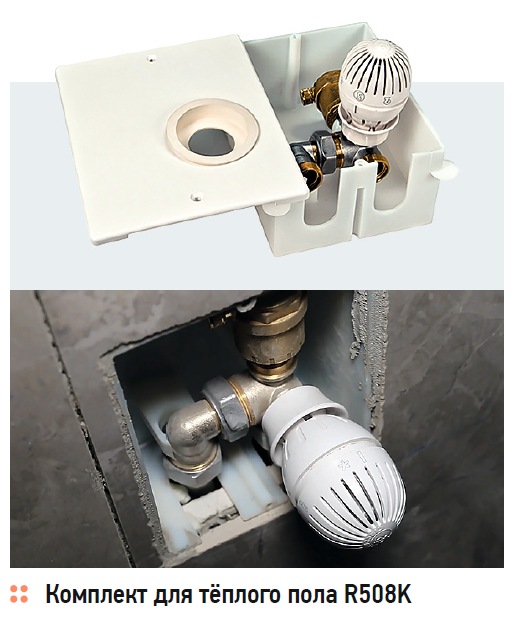

Также у Giacomini есть готовые технические решения и для более простых задач, например, когда требуется подключение греющего контура санузла или небольшой кухни к уже существующей системе отопления квартиры или коттеджа. Такую возможность предоставляет комплект регулирующей арматуры R508K в монтажной коробке с фитингами под трубу 16×2,0 для установки в стену.
