Итальянский производитель Giacomini решает эти задачи в комплексе. Основная идея — предложить несколько комплектных решений, призванных уменьшить стоимость системы «тёплый пол», упростить её проектирование и монтаж и в конечном счёте сделать комфортное и энергоэффективное напольное отопление доступным широкому кругу потребителей в России.
Бюджетный тёплый пол

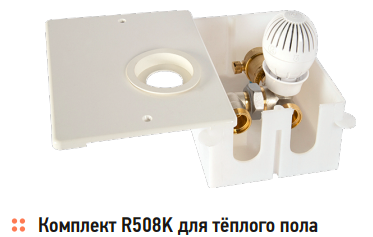

Комплект Giacomini R508K позволяет управлять одним контуром тёплого пола, подключив его к уже существующей системе отопления дома. Данное устройство позволяет регулировать контур напольного отопления по температуре воздуха и идеально подходит для системы «тёплый пол» небольшой площади, например, в ванной комнате или отдельных помещениях вашего дома.
В комплект входят комбинированный термостатический клапан, термостатическая головка, автоматический воздухоотводный клапан, комплект фитингов для подключения к трубе тёплого пола и короб с крышкой для установки узла в стену. Стоимость комплекта R508K для тёплого пола делает его доступным любому потребителю.
Сборные коллекторы

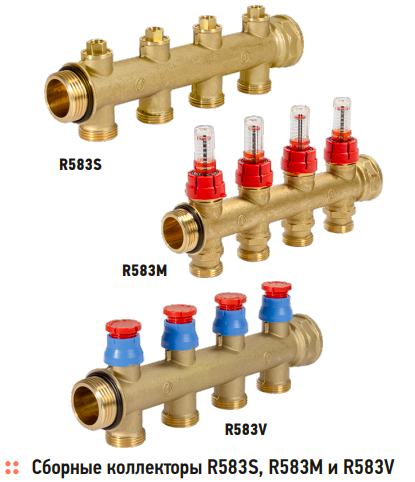

Это модульное решение, удобное в монтаже, с возможностью быстро собрать коллекторный узел на любое число отводов, и доступное по цене. В коллекторах
Giacomini серии R583 реализована концепция монтажа «без инструментов, без подмотки» за счёт смонтированного на корпусе уплотнения и синхронизированной резьбы на блоках-корпусах.
Это сборные коллекторы для систем отопления, размером 1ʺ, которые также выпускаются блоками на два, три и четыре отвода. Модель сборного коллектора R583S снабжена отсечными балансировочными клапанами для регулировки шестигранным ключом. Модель R583V имеет регулировочные вентили с пластиковой рукояткой, которая может быть снята для установки сервопривода автоматического управления клапаном. R583M — коллектор со встроенным расходомером.
Комплекты коллекторов для тёплого пола

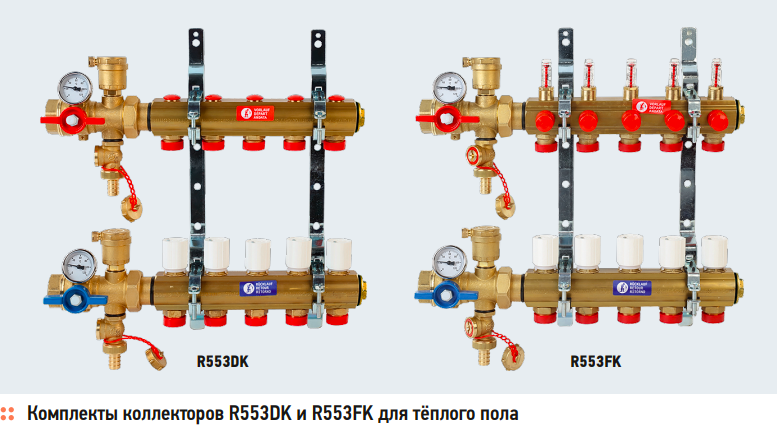

Основная часть водяного тёплого пола — модуль распределения и регулирования, выполненный на базе коллекторных гребёнок с регулирующими клапанами. Удобно и экономично, когда вся арматура поставляется в комплекте, и то же самое относится к коллекторным узлам. Giacomini производит комплекты коллекторов для тёплого пола — R553DK и R553FK, предварительно собранные на монтажных кронштейнах; они включают подающий коллектор, оборудованный балансировочными запорными клапанами и расходомерами (только R553FK), и обратный коллектор с регулирующими клапанами, на которые могут быть установлены электротермические приводы. Коллекторы комплектуются удобными многофункциональными клапанами R269T, с помощью которых пользователь может перекрыть поток теплоносителя; в состав этих клапанов входят термометры для контроля температуры, дренажные краны для заполнения или опорожнения системы и воздухоотводчики.
Смесительные узлы
Для приготовления теплоносителя низкой температуры в местах размещения распределительных коллекторов применяются насосно-смесительные узлы.

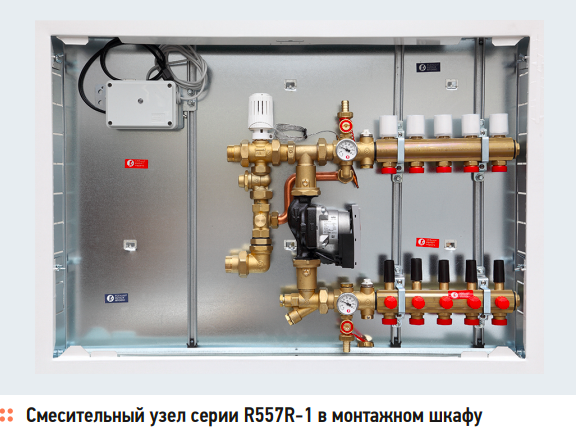

Узлы серии R557R-1 обладают широким диапазоном регулировок, как первичного контура (подключения к системе), так и вторичного (контура тёплого пола).
В состав узла входят трёхходовой разделяющий клапан, снабжённый термостатической головкой с выносным датчиком, два байпаса для регулирования первичного и вторичного контуров системы, термометры на обратной и подающей линиях вторичного контура, арматура для заполнения и слива системы, воздухоотводные клапаны.

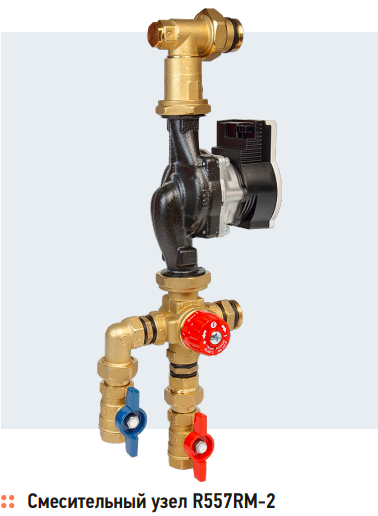

Узлы R557RK и R557RM-2 — упрощённые смесительные узлы со смесительным термостатическим клапаном прямого действия, преимущество которых — доступная цена. Все узлы подразумевают возможность установки циркуляционных насосов различного типа и с разной монтажной высотой.
Для применения со смесительными узлами R557R-1 Giacomini выпускает предварительно собранные комплекты R553K, состоящие из коллекторов подачи и «обратки», установленных на кронштейнах, и двух пробок для этих коллекторов.
Коллекторные узлы для высоко- и низкотемпературного отопления
В России в зонах с холодными зимами, дополнительно к системе напольного отопления, должны использоваться радиаторы, чтобы исключить обмерзание окон. Для организации смешанной системы (с использованием радиаторов) идеально подходят коллекторные модули R557R-2, включающие в себя коллекторы низкой температуры для тёплого пола, на базе насосно-смесительного узла с термостатическим регулированием, с возможностью установки коллекторов высокой температуры для радиаторов.

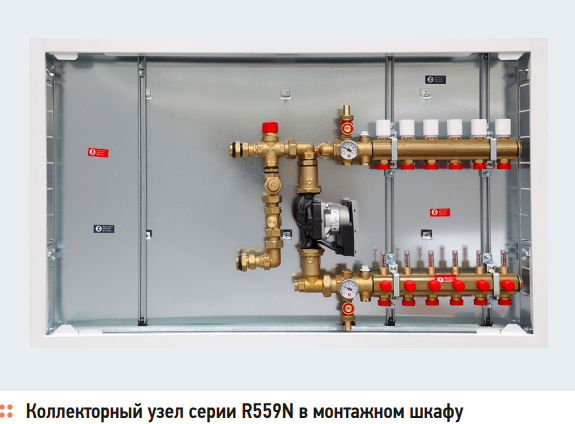

Наиболее «продвинутым» комплектом являются коллекторные узлы R559N. Входящий в их состав трёхходовой смесительный клапан позволяет установить управляющий сервопривод с подключением к микропроцессорному блоку управления. Данное решение позволяет реализовать систему отопления с использованием погодозависимой автоматики, современных комнатных термостатов с сенсорным управлением и возможностью дистанционного управления при помощи мобильного телефона или через интернет. Коллекторные узлы R559N поставляются в сборе в металлическом шкафу и служат идеальной базой для создания системы отопления «умного дома».
Наборы компонентов для структуры тёплого пола
Выпуская полностью все компоненты для систем тёплого пола, компания Giacomini предлагает также несколько решений для строительства собственно тёплого пола — несущей структуры, образующей «греющую панель» на полу жилища. Выбор решения зависит от условий, в которых применяется напольное отопление.

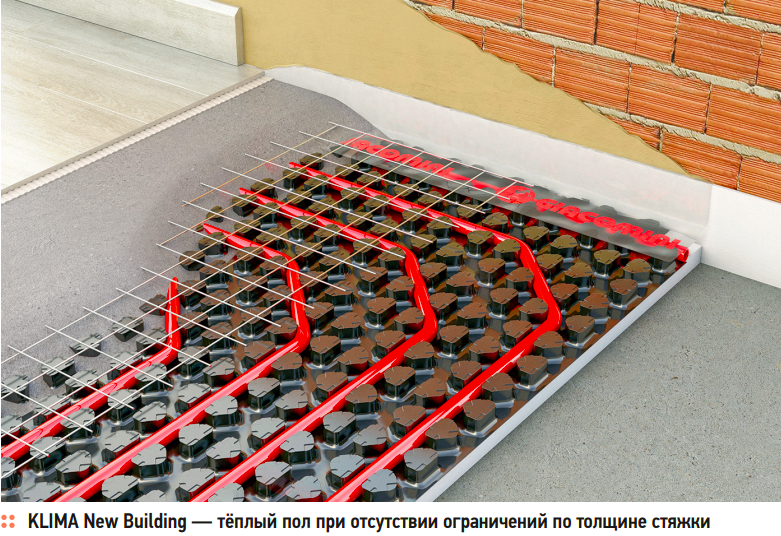

KLIMA New Building — система тёплого пола, предназначенная для новых зданий или ситуаций, когда нет ограничений по толщине стяжки. Такая система собирается на базе формованных изолирующих панелей R979 и R979N, предназначенных для быстрой и лёгкой фиксации трубы без использования зажимов. Такие панели и тёплый пол на их основе обладают великолепными характеристиками в плане термической и акустической изоляции, а также гидроизоляции.

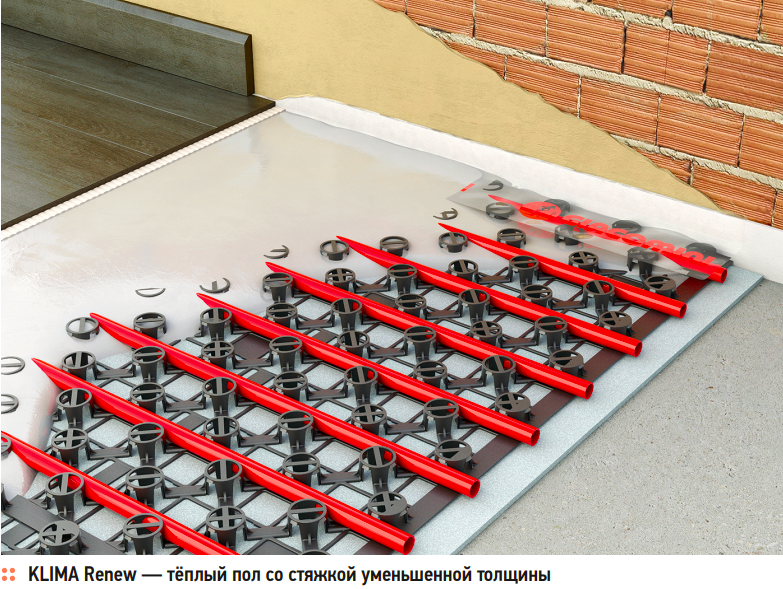

KLIMA Renew спроектирована с учётом растущей потребности в устройстве систем «тёплый пол» с уменьшенной толщиной — это идеальное решение для реконструкции. Система использует запатентованные трёхмерные полимерные панели Spider, в которых укладывают трубы диаметром 16–18 мм. Как альтернативное решение предлагаются панели с полибутиленовыми трубами диаметром 12 мм, закрываемые самонивелирующейся стяжкой. Все системы KLIMA Renew гарантируют чрезвычайно низкую тепловую инерцию и минимальную, от 25 мм, толщину тёплого пола.

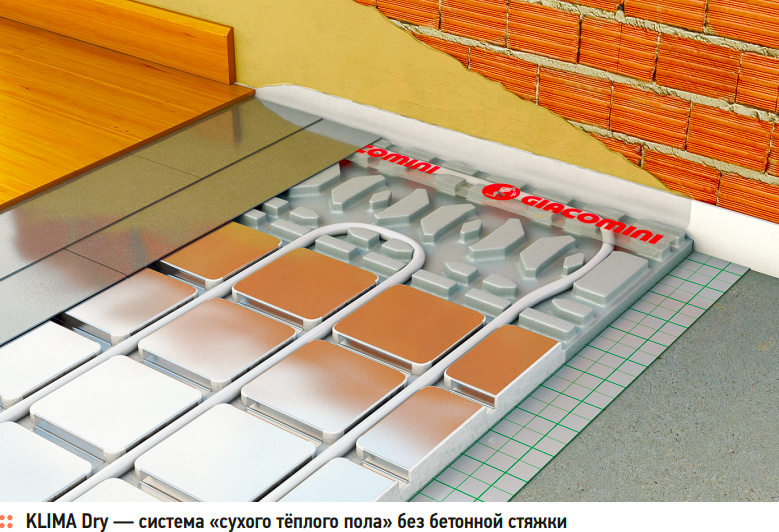

KLIMA Dry — это система так называемого «сухого тёплого пола», предназначенного для ситуаций, когда невозможно организовать тяжёлую бетонную стяжку, например, в деревянном домостроении.
Основой системы являются панели R883 из вспененного полистирола с алюминиевым диффузионным слоем, который усиливает теплообмен между трубами (в этом случае производитель рекомендует металлопластиковые трубы Giacomini R999) и поверхностью. Опорная поверхность обеспечивает установку двойного слоя из оцинкованных стальных листов, способствующих равномерному распределению механических нагрузок.
