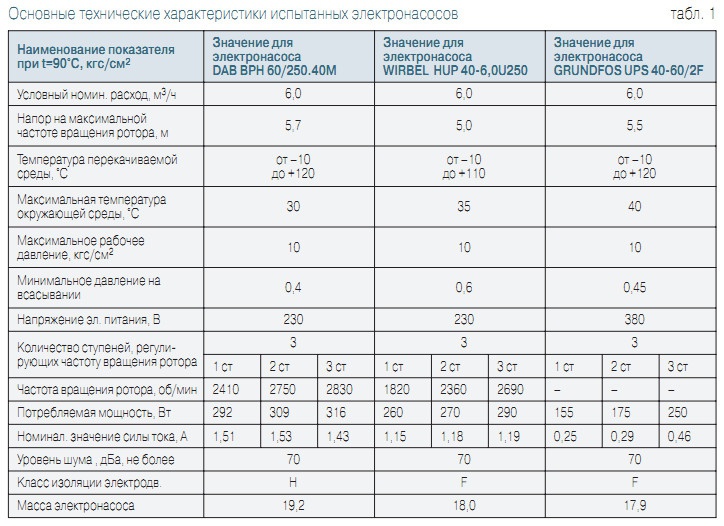

С целью проверки и сравнения потребительских качеств импортных электронасосов для указанных целей были проведены испытания электронасосов DAB модели ВРН 60/250.40М (Италия); WIRBEL — HUP 40-6,0 U250 (Германия) и GRUNDFOS— UPS 40-60/2F (Дания). Основными задачами испытаний были проверка и подтверждение соответствия параметров, показателей качества и характеристик электронасосов в условиях эксплуатации в отечественных условиях требованиям документации на их поставку. Испытания включали определение напорных и энергетических характеристик электронасосов, а также исследование износа основных элементов насосов в процессе их эксплуатации. Рабочей средой при испытаниях была вода по ГОСТ 2874–82, температурой 20 и 85°С. Отклонения напряжения и частоты питающей электросети при проведении испытаний соответствовали ГОСТ 13109–87. Все средства измерений, обеспечивающие проведение испытаний были поверены в установленном порядке и имели действующие клейма. Погрешности измерения контролируемых параметров соответствовали ГОСТ 6134–87.В табл. 1 приведены основные технические характеристики испытанных электронасосов. Электронасосы практически идентичны и выполнены в виде моноблочной конструкции, включающей электродвигатель и гидравлическую часть. Ротор электродвигателя вращался в среде перекачиваемой жидкости. Статор отделен от рабочей среды перегородкой («рубашкой») из хромоникелевой стали. Вал ротора выполнен из хромоникелевой стали, вращается в графитовых подшипниках скольжения, которые смазываются и охлаждаются перекачиваемой средой. Рабочие колеса электронасосов WIRBEL HUP 40-6,0 U250 и GRUNDFOS UPS 40-60/2F выполнены из хромоникелевой стали (сварная конструкция из штампованных деталей). Рабочее колесо электронасоса DAB ВРН 60/250.40М изготовлено из технополимера. Программа испытаний включала следующие основные разделы: ? обкатку; ? параметрические испытания на холодной и горячей воде; ? виброшумовые испытания; ? испытания в переходных режимах; ? ревизию электронасосов после первого этапа испытаний; ? испытания на надежность; ? параметрические и виброшумовые испытания; ? ревизию электронасосов после второго этапа испытаний. Все испытываемые электронасосы имеют три угловые скорости вращения ротора (см. табл. 1).Поскольку наиболее нагруженной является работа при максимальной угловой скорости, то все испытания проводились при наибольшей частоте вращения ротора. В табл. 2 приведены основные показатели работы электронасосов при условной номинальной подаче (6 м3/ч) холодной воды. Результаты испытаний напорных и энергетических характеристик электронасосов в интервале подач от 1 до 7 м3/ч приведены в работе [1]. Гидравлические характеристики, полученные при испытаниях на воде с температурой 20°С,несколько отличаются от величины, указанной в документации поставщика. При условном номинальном расходе Q=6м3/ч полученные при испытаниях значения напоров были менее заявленных: ? для электронасоса DAB ВРН 60/250.40М — на 0,5 м ст.ж. (на 8,8%) ниже; ? для электронасоса Wirbel HUP 40-6,0 U250 — на 0,6 м ст.ж. (на 12%) ниже; ? для электронасоса GRUNDFOS UPS 40-60/2F— на 0,75 м ст.ж. (13,6%) ниже. Изменения вибрационных характеристик производились в районе переднего радиально-упорного и заднего радиального подшипника при работе электронасосов на максимальной скорости вращения, температуре воды 85°С и подаче несколько превышающей условно номинальную 6 м3/ч. В результате проведенных измерений определены среднеквадратичные значения виброскорости Vi (мм/с) при частоте вращения ротора в трех взаимоперпендикулярных направлениях (см. табл. 3).Измерения уровня шума испытываемых электронасосов производились при помощи шумомера типа 2215 с микрофоном 4165. Уровень звука L (дБа) определялся согласно ГОСТ Р51402–99.Измеренный уровень звука у всех трех испытываемых электронасосов не превысил 60 дБа, что соответствует предъявленной документации (70 дБа). Проведенные измерения сопротивления изоляции обмоток электродвигателя в холодном и нагретом состояниях, а также измерение температуры обмотки в нагретом состоянии [1], подтвердили соответствие этих параметров. Полученные напорные и энергетические характеристики электронасосов на горячей воде при температуре –87°С и отклонениях напряжения питания электродвигателей от номинального: ? Uном – 20%= 170 В и Uном+ 10%= 250 В— для электронасосов DAB ВРН 60/250.40М и WIRBEL HUP 40-6,0 U250; ? Uном– 10%= 340 В и Uном+ 10%= 420 В— для электронасоса GRUNDFOS UPS 40-60/2F представлены в работе [1] и соответствуют предъявляемым требованиям. Испытания на надежность электронасосов при длительной работе в течении 500 ч проводились в режиме максимальной подачи (в условиях стенда) при температуре перекачиваемой среды 85–89°С и давлении на всасывании не менее 2,0 кгс/см2. В табл. 4 приведены результаты замеров параметров в процессе этих испытаний. В ходе испытаний было проведено две ревизии узлов трибосопряжений (радиально-упорного и радиального подшипников) испытываемых электронасосов: первая— после проведения обкатки и параметрических испытаний (при общей наработке около 5 ч); вторая— после проведения испытаний на надежность в течении 500 ч. Результаты ревизии представлены в работе [1]. Выводы 1. Полученные при проведении испытаний результаты, в основном, соответствуют заявленным характеристикам. Электронасосы пригодны для использования в работе по прямому назначению в отечественных сетях. 2. По результатам ревизии отмечен повышенный износ вкладыша радиального подшипника электронасоса GRUNDFOS UPS 40-60/2F по сравнению с двумя другими испытываемыми моделями. 3. Рабочее колесо электронасоса DАВ ВРН 60/250.40М, изготовленное из технополимера, закрепляется на валу при помощи горячей посадки, что усложняет проведение демонтажно-монтажных операций при ремонте насоса. 4. В составе документации, поставляемой с указанными электронасосами для отечественных потребителей должна обязательно отражаться информация об изделии согласно ГОСТ 2.601–95.


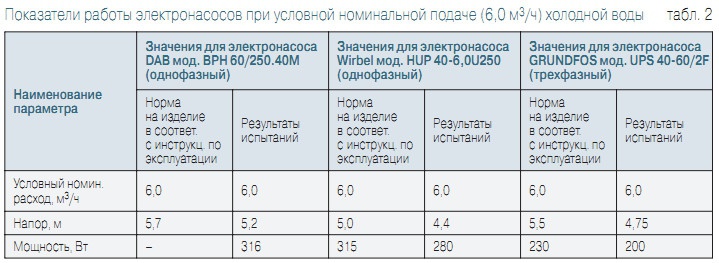

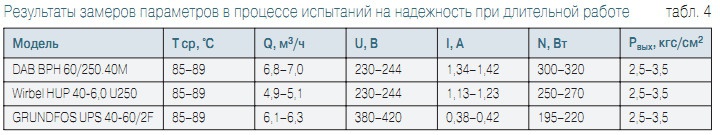

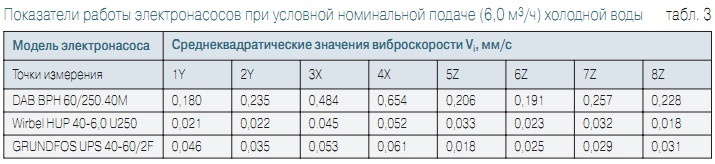

1. Сравнительные испытания электронасосов с «мокрым ротором» для перекачивания рабочих жидкостей системах отопления и кондиционирования. Отчет по НИР.НГТУ 51 стр. инв. №61ФТФ-06. Н.Новгород. 2006 г.
