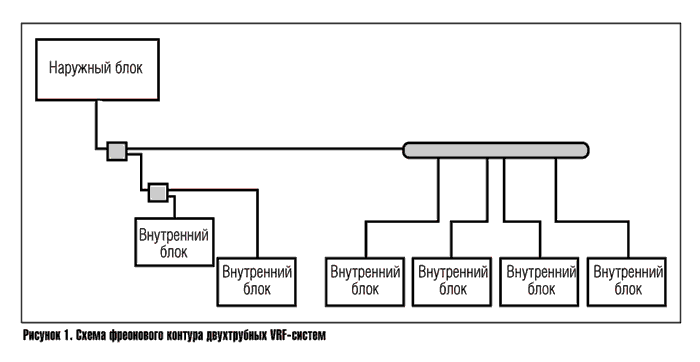

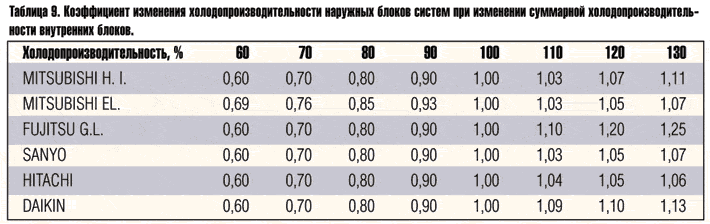

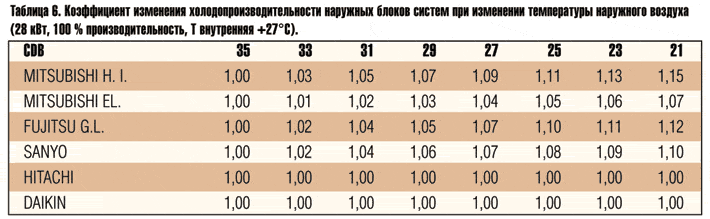

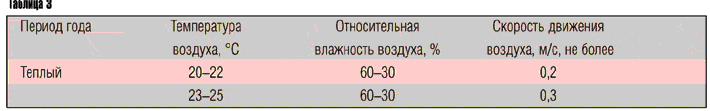

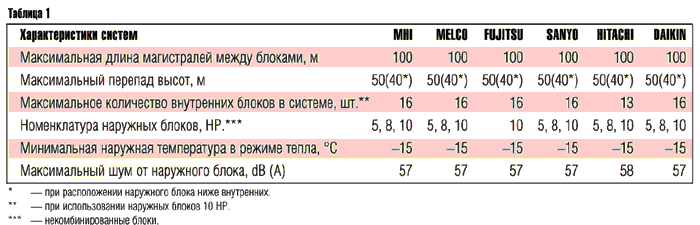

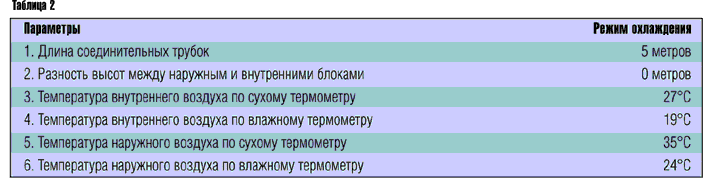

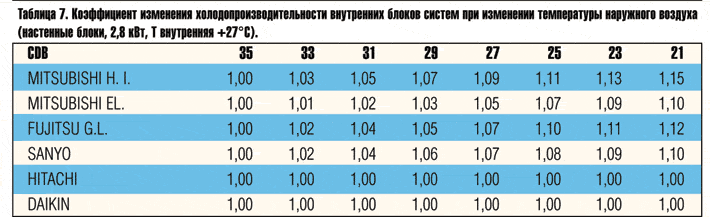

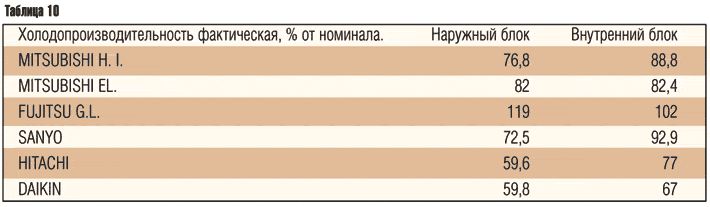

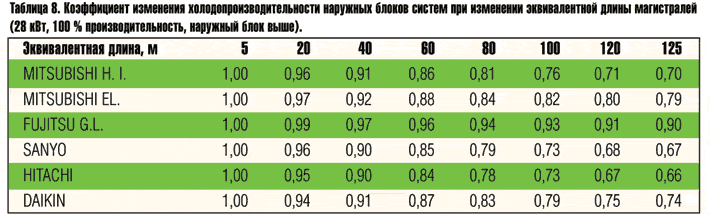

Учитывая опыт предшественников, автор настоящей статьи поставил перед собой более узкую задачу. Здесь рассмотрены особенности работы на холод только мультизональных (VRF) двухтрубных систем кондиционирования MITSUBISHI Heavy Industries (KXJ), DAIKIN (VRV-K), MITSUBISHI ELECTRIC (CITI MULTI-Y), HITACHI (SET FREE FS3), FUJITSU GENERAL LIMITED (VRF), SANYO (ECO-Multi) в условиях эксплуатации, отличных от номинальных. Сравнение производится по данным технических каталогов фирм производителей. Описание систем Рассматриваемые системы относятся к VRF — системам кондиционирования. Блоки могут включаться и работать независимо друг от друга, но только в одном режиме — охлаждения или обогрева. Схема систем показана на рис.1~1~. Для регулировки мощности в зависимости от текущей нагрузки внутренние блоки содержат электронный терморегулирующий клапан, позволяющий регулировать расход хладагента через блок. Компрессоры наружных блоков меняют производительность в зависимости от потребления холода. Управление системами производится с индивидуальных и центральных пультов, позволяющих контролировать и задавать режим работы, как для всей системы, так и для отдельных блоков. Номинальные характеристики систем практически одинаковы (Таблица 1~2~), отчего возникает иллюзия технической идентичности данных кондиционеров. Особенности работы систем. В технических каталогах и рекламных проспектах обычно приводится так называемая номинальная мощность кондиционеров, которая определяется при определенных стандартных условиях. Стандартные условия испытания кондиционеров — Таблица 2~3~. Фактические условия эксплуатации кондиционеров значительно отличаются от стандартных параметров. Поэтому реальная мощность кондиционеров существенно отличается от номинальной мощности. При вычислении фактической мощности кондиционеров, определяют поправки на следующие факторы: 1. Поправка на температуру внутреннего воздуха. Оптимальные параметры внутреннего воздуха, принимаемые при расчетах систем кондиционирования воздуха для теплого периода года (СниП 2.04.05-91*, Приложение 5) приведены в таблице 3~4~. Как видно из таблицы 3, российские нормативные параметры внутреннего воздуха отличаются от номинальных параметров, установленных для испытания кондиционеров. Очевидно, что производительность систем при изменившихся расчетных параметрах изменится. При расчетах учитывают изменение производительности наружного и внутреннего блоков (таблицы 4 ~5~и 5~6~). При одинаковых параметрах внутреннего воздуха производительность наружных блоков кондиционеров FUJITSU самая высокая (93%). У наружных блоков DAIKIN — самая низкая (67%). Для внутренних блоков лидируют кондиционеры FUJITSU (93%). Последнее место DAIKIN — (67%). 2. Поправка на температуру наружного воздуха Как правило, расчетная температура наружного воздуха (теплый период, параметры Б минус 2°С) в России ниже номинальной. Отсюда изменение характеристик в таблицах 6~7~ и 7~8~. Рассматривая данные таблицы, мы видим, что понижение температуры наружного воздуха приводит к лучшему охлаждению конденсаторов и увеличению производительности системы кондиционирования. Очевидно, что данный процесс положителен и увеличивает возможности систем для наших условий. Максимальная производительность наружных блоков кондиционеров MITSUBISHI H. I. самая высокая (115%). У наружных блоков DAIKIN и HITACHI — самая низкая (100%). Для внутренних блоков лучшие показатели у MITSUBISHI H. I. (115%). Худшие DAIKIN и HITACHI — (100%). 3. Поправка на изменение длины магистралей При расчетах мощности наружного блока вычисляют потери по длине магистралей. При этом используют понятие эквивалентная длина, т.е. такая приведенная длина прямых трубопроводов, потери при которой равны фактической длине с изгибами. Максимальная эквивалентная длина в системах равна 125 метров. При данном сравнении систем наилучшие показатели у FUJITSU (90%). Наихудшие — у HITACHI (66%). 4. Поправка на разность высот между внутренними и наружным блоками Данная поправка незначительна (до 10%) и учитывается совместно с поправкой на эквивалентную длину. У всех систем примерно одинакова. 5. Поправка на соотношение мощностей между внутренними и наружным блоками При увеличении суммарной мощности внутренних блоков увеличивается мощность наружного блока. Численные значения приведены в таблице 9~10~. Наиболее показательны значения при производительности внутренних блоков выше 100%, так как эффект перераспределения нагрузки часто используется на объектах с неравномерными теплоизбытками. Увеличение мощности наружного блока является положительным фактором. Наилучшие показатели у FUJITSU (125%). Наихудшие — у HITACHI (106%). Заключение В качестве заключения приведем пример расчета фактической мощности охлаждения для систем с одинаковыми номинальными параметрами. Характеристики систем Мощность охлаждения наружного блока номинальная — 28,0 кВт. Мощность внутренних блоков суммарная — 36,4 кВт. Эквивалентная длина — 100 метров. Расчетная температура внутреннего воздуха — 20°С. Расчетная температура наружного воздуха (для г. Перми) — 25°С. Проведенное сравнение систем по холодопроизводительности показало, что лидирующее положение занимают кондиционеры FUJITSU (наружные и внутренние блоки). Наихудшие показатели у HITACHI (наружные блоки) и у DAIKIN (внутренние блоки). Различие в фактической производительности «одинаковых» систем более 98%. Холодопроизводительность ~11~
