Опубликовано в журнале СОК №5 | 2012

Сегодня много компаний предлагают оборудование, позволяющее реализовать значительное количество функций. В таком случае потребителю уже не приходится задумываться о совместимости тех или иных компонентов систем и тратить время на их подбор, а он получает готовое решение, которое необходимо только включить в работу.

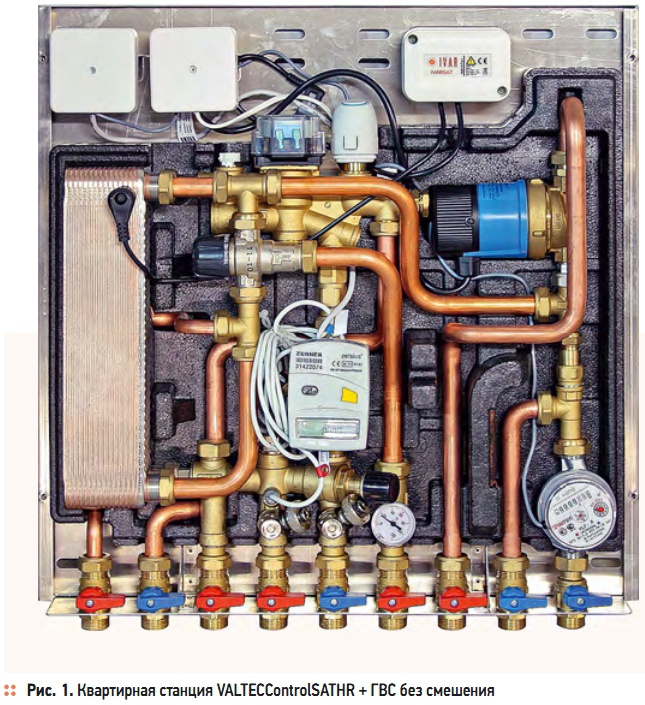

Рис. 1. Квартирная станция VALTECControlSATHR + ГВС без смешения

Рис. 1. Квартирная станция VALTECControlSATHR + ГВС без смешения

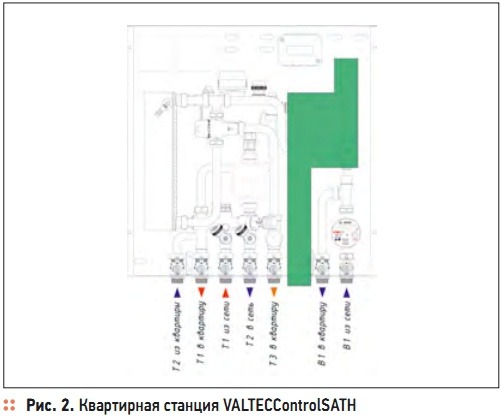

Рис. 2. Квартирная станция VALTECControlSATH

Рис. 2. Квартирная станция VALTECControlSATH

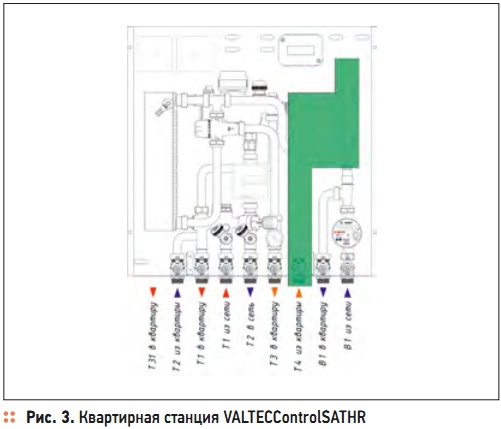

Рис. 3. Квартирная станция VALTECControlSATHR

Рис. 3. Квартирная станция VALTECControlSATHR

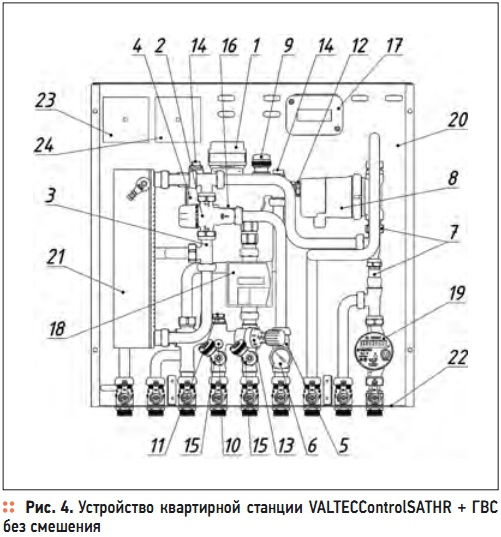

Рис. 4. Устройство квартирной станции VALTECControlSATHR + ГВС без смешения

Рис. 4. Устройство квартирной станции VALTECControlSATHR + ГВС без смешения

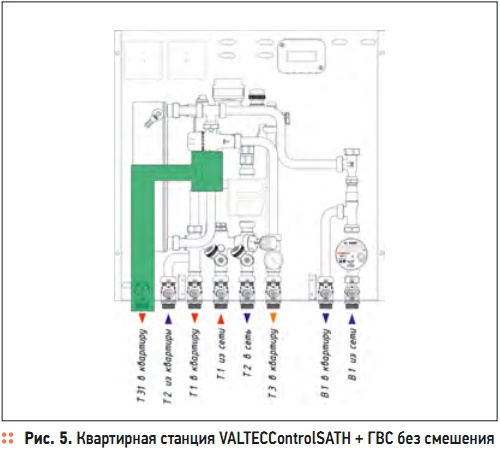

Рис. 5. Квартирная станция VALTECControlSATH + ГВС без смешения

Рис. 5. Квартирная станция VALTECControlSATH + ГВС без смешения

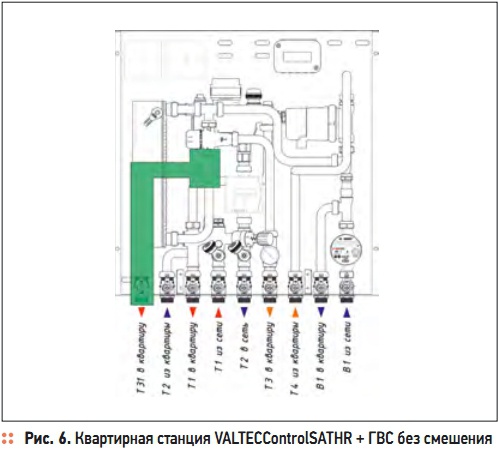

Рис. 6. Квартирная станция VALTECControlSATHR + ГВС без смешения

Рис. 6. Квартирная станция VALTECControlSATHR + ГВС без смешения

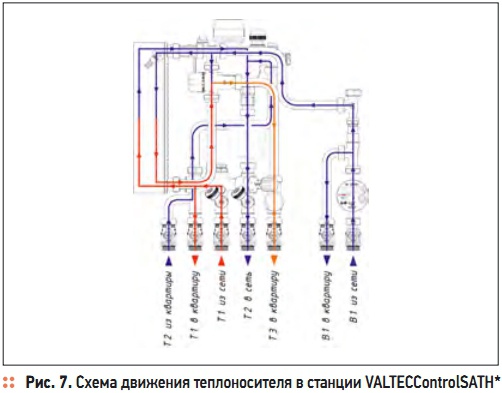

Рис. 7. Схема движения теплоносителя в станции VALTECControlSATH*

Рис. 7. Схема движения теплоносителя в станции VALTECControlSATH*

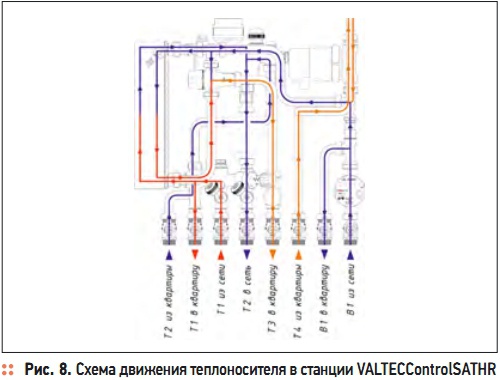

Рис. 8. Схема движения теплоносителя в станции VALTECControlSATHR

Рис. 8. Схема движения теплоносителя в станции VALTECControlSATHR

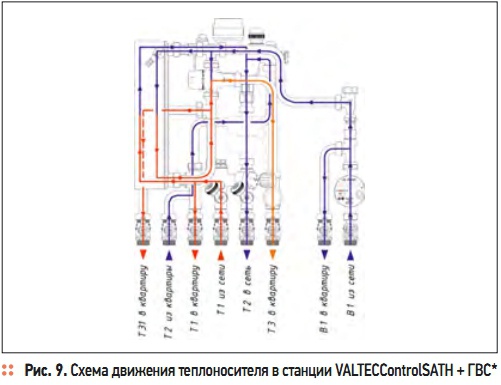

Рис. 9. Схема движения теплоносителя в станции VALTECControlSATH + ГВС*

Рис. 9. Схема движения теплоносителя в станции VALTECControlSATH + ГВС*

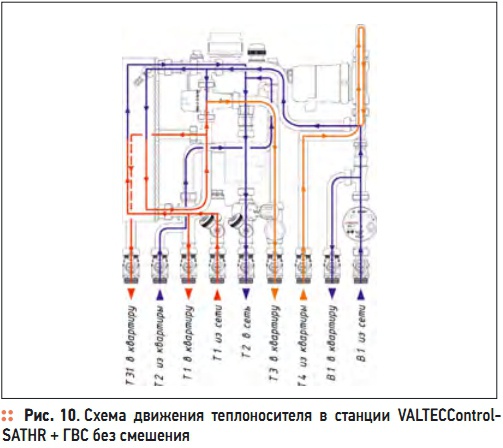

Рис. 10. Схема  движения  теплоносителя  в  станции VALTECControlSATHR + ГВС без смешения

Рис. 10. Схема движения теплоносителя в станции VALTECControlSATHR + ГВС без смешения

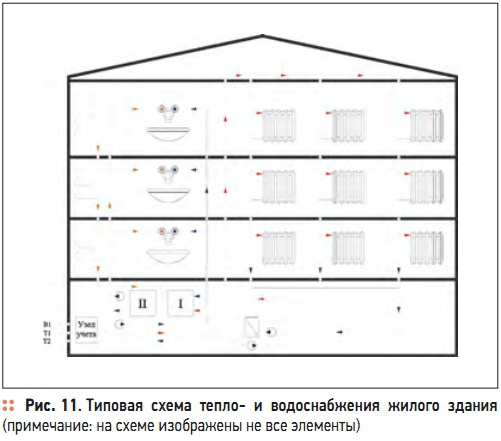

Рис. 11. Типовая  схема  тепло-  и  водоснабжения  жилого  здания

Рис. 11. Типовая схема тепло- и водоснабжения жилого здания

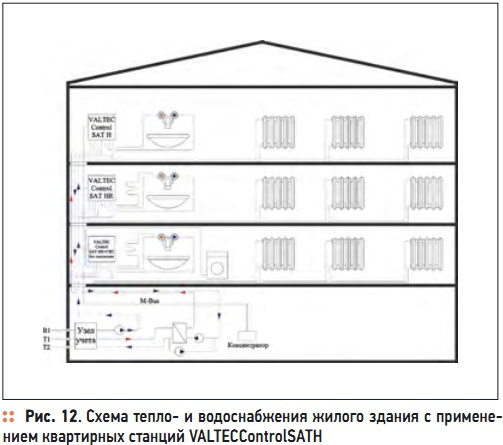

Рис. 12. Схема тепло- и водоснабжения жилого здания с применением квартирных станций VALTECControlSATH

Рис. 12. Схема тепло- и водоснабжения жилого здания с применением квартирных станций VALTECControlSATH

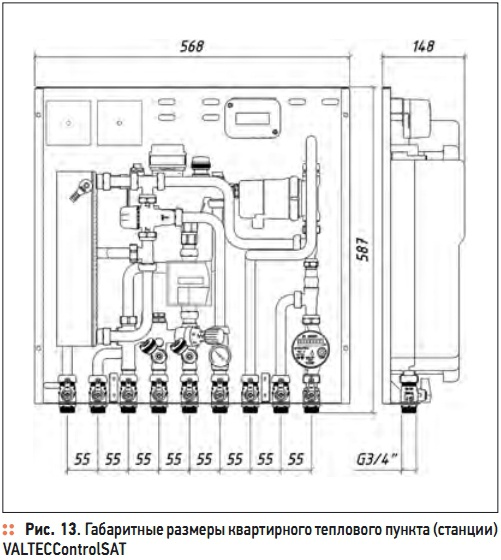

Рис. 13. Габаритные размеры квартирного теплового пункта (станции) VALTECControlSAT

Рис. 13. Габаритные размеры квартирного теплового пункта (станции) VALTECControlSAT

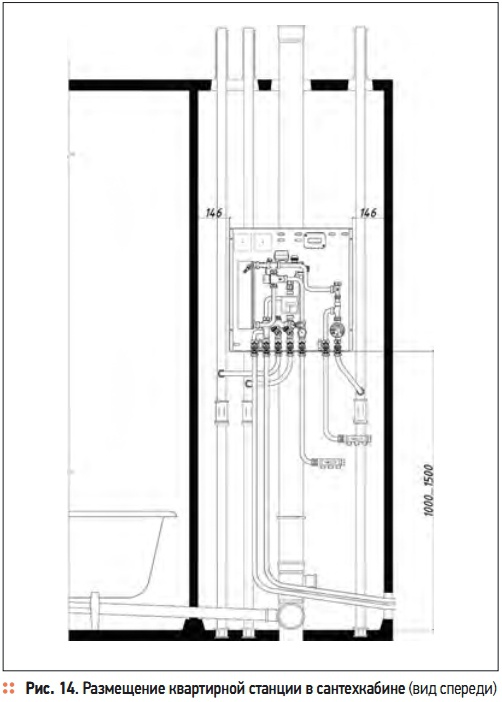

Рис. 14. Размещение квартирной станции в сантехкабине (вид спереди)

Рис. 14. Размещение квартирной станции в сантехкабине (вид спереди)

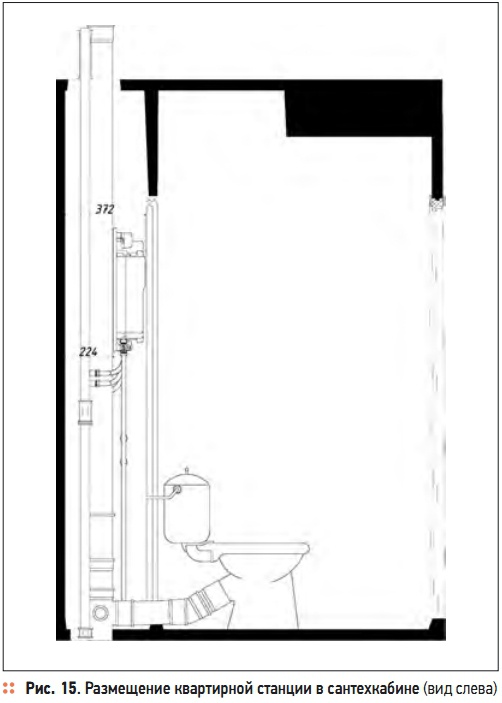

Рис. 15. Размещение квартирной станции в сантехкабине (вид слева)

Рис. 15. Размещение квартирной станции в сантехкабине (вид слева)

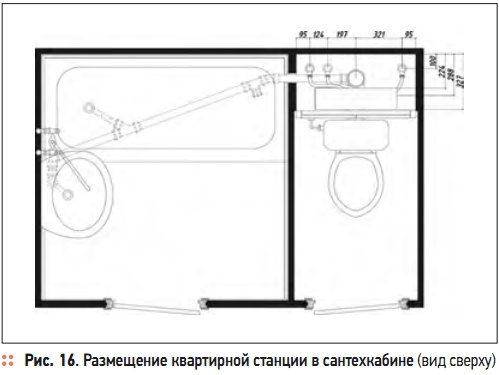

Рис. 16. Размещение квартирной станции в сантехкабине (вид сверху)

Рис. 16. Размещение квартирной станции в сантехкабине (вид сверху)

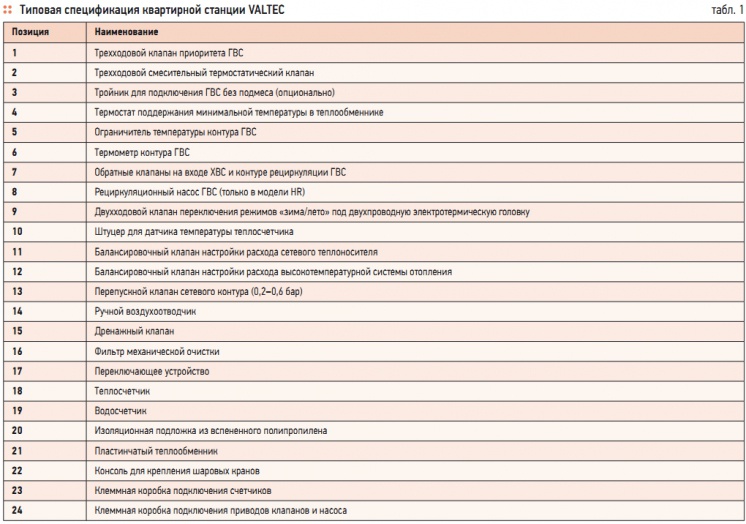

Табл. 1. Типовая спецификация квартирной станции VALTEC

Табл. 1. Типовая спецификация квартирной станции VALTEC

В современном инженерно-техническом мире способы реализации поставленных целей преобладающе носят комплексный характер. Комплексный подход позволяет решать сразу множество задач без потери качества. Сегодня много компаний предлагают оборудование, позволяющее реализовать значительное количество функций. В таком случае потребителю уже не приходится задумываться о совместимости тех или иных компонентов систем и тратить время на их подбор, а он получает готовое решение, которое необходимо только включить в работу.

Например, те же тепловые пункты, если раньше их необходимо было конструировать поэлементно, то сегодня нам нужно лишь знать входные и выходные параметры системы, чтобы выбрать полностью укомплектованный всем необходимым оборудованием тепловой пункт. Такой подход дает ряд преимуществ:

  • заводская готовность системы;
  • простота монтажа;
  • гарантия сразу на все компоненты;
  • компактность.

Это очевидно выгодно и потребителю, и производителю. Ранее мы освещали одно из предложений комплексного оборудования компании VALTEC квартирные станции ValtecControl-Modul и приводили выдержки из законов, стимулирующих и способствующих использованию квартирных станций VALTEC. Они позволяют осуществить учет и настройку оптимальных параметров потребляемых ресурсов в существующем жилом фонде с реконструкцией системы отопления.

Сегодня компания VALTEC предлагает еще одно комплексное решение — квартирные станции ValtecControlSATH/HR. Станция представляет собой индивидуальный квартирный тепловой пункт — это блок-модульный комплекс нового поколения адаптированный к интеграции в автоматизированные системы дистанционной передачи данных учета стандарта M-Bus и обеспечивающий настройку оптимальных параметров потребляемых ресурсов.

Квартирная станция является экономически эффективной системой энергоучета. Учет расходов воды на горячее и холодное водоснабжение, и тепловой энергии на систему отопления и на приготовление ГВС обеспечивается импульсными счетчиками и передается на пульт диспетчера ресурсоснабжающей организации в режиме реального времени с помощью современного стандарта построения систем сбора данных коммерческого учета M-Bus.

Модель H предназначена для высокотемпературной (радиаторной) системы отопления и приготовления воды для ГВС (рис. 2). Модель HR аналогична модели H, но укомплектована трубопроводной обвязкой и насосом для обеспечения рециркуляции ГВС (рис. 3). Приготовление воды на ГВС происходит через пластинчатый теплообменник, который обеспечивает нагрев воды до температуры не менее 60 °C. Поэлементное устройство такой станции показано на рис. 4.

Как видно из данного рисунка, станция оснащена всеми необходимыми элементами для обеспечения комфортного и надежного теплои водоснабжения. В качестве опциональной возможности доступна установка тройника и трубной обвязки для реализации подачи воды ГВС без смешения (рис. 5 и 6). Данная опция удобна в случаях подключения бытовой техники требующей подачу горячей воды, например, стиральные или посудомоечные машины. Происходит это следующим образом:

  • холодная вода на входе в станцию разделяется на два потока, один идет на нужды квартиры в холодной воде, а второй идет в теплообменник для последующего нагрева в нем;
  • перед теплообменником снова происходит разделение потока холодной воды, одна часть идет в теплообменник, а другая отводится в смесительный клапан ГВС;
  • поток холодной воды, проходя через теплообменник, нагревается до расчетной температуры, на выходе из теплообменника поток нагретой воды разделяется на два, один отводится в смесительный клапан ГВС, а второй подается на вышеупомянутую бытовую технику — схемы движения теплоносителя внутри станции показаны на рис. 7–10.

Допустим, каждая квартира оснащается данной станцией и, казалось бы, инженерная система здания усложняется, однако это не так. Для того чтобы наглядно увидеть все достоинства использования данных станций, рассмотрим типовой индивидуальный тепловой пункт многоквартирного жилого здания с закрытой системой ГВС и независимой системой отопления (рис. 11). В нашем примере четыре стояка системы отопления включая главный стояк, один стояк системы ХВС и два стояка (подающий и рециркуляционный) системы ГВС.

В тепловом пункте для приготовления ГВС предусмотрено два водонагревателя (первой и второй ступеней), а также насосное оборудование для обеспечения циркуляции ГВС. Теперь сравним со схемой теплои водоснабжения того же здания, но с применением станций ValtecControlSATH (рис. 12). Из сравнения схем вытекают следующие выводы:

  1. Из здания исчезает целая система трубопроводов ГВС (если необходимо подключение полотенцесушителя, то используются станции HR с рециркуляцией). Для такого объекта уже не требуется проект горячего водоснабжения, сокращаются сроки монтажных работ и объем материала.
  2. Значительно сокращаются число отверстий в конструкциях для прокладки сетей, сроки монтажных работ, и упрощается сам монтаж, т.к. здесь все инженерные сети проходят в одной шахте, а не разбросаны по всему периметру дома.
  3. Свободный выбор типа системы отопления — одно или двухтрубная. Теперь потребитель сам выбирает тип системы отопления в зависимости от своих предпочтений и финансовых возможностей.
  4. Из ИТП исчезают водонагреватели ГВС. Осуществляется экономия на их техническом обслуживании и ремонте. Потребитель имеет возможность пользоваться горячей водой круглый год. Каждый потребитель зависит только от собственного теплообменника и в случае выхода из строя, данная авария никак не повлияет на водопотребление ГВС других жильцов.
  5. Исчезают домовые циркуляционные насосы ГВС. Квартирная станция обеспечивает подачу горячей воды на ГВС только по потребности и поэтому значительная часть электроэнергии, расходуемая ранее на постоянную циркуляцию ГВС, экономится.
  6. Упрощается схема и обслуживание домового ИТП. Квартирная станция имеет размер всего 568 × 587 × 148 мм (рис. 13), что позволяет размещать ее внутри санузла или в любом удобном месте квартиры.

Рассмотрим пример установки станции VALTECControlSATH в типовой сантехкабине (рис. 14–16). Квартирные станции VALTEC в сочетании с поквартирными системам отопления (плинтусными или лучевыми) позволяют очень многое:

  • вести учет потребления энергоресурсов на системы отопления, ГВС, ХВС не только визуальным методом, но и дистанционным с помощью современного стандарта передачи данных M-Bus;
  • осуществлять ручное или автоматическое регулирование теплопроизводительности системы отопления с сохранением тепловой и гидравлической устойчивости системы здания;
  • регулировать температуру ГВС в соответствии с индивидуальными потребностями собственников жилья;
  • производить полное отключение системы отопления в отдельно взятой квартире для устранения аварий или реконструкции системы, не влияя на других потребителей;
  • выбирать предпочитаемый тип системы отопления (радиаторное, теплые полы и т.д.);
  • снизить энергопотребление квартиры и здания в целом; значительно сократить длину трубной разводки — для снабжения здания необходимо всего лишь три магистральных трубопровода (Т1, Т2 и В1);
  • упростить оборудование домового ИТП;
  • снизить затраты на снятие и обработку показаний;
  • сократить время на монтаж и испытания систем отопления на стадии строительства и как следствие ускорить внутриквартирные строительные работы, что в итоге снизит накладные расходы;
  • организовать эффективный процесс сбора и передачи данных коммерческого учета;
  • оплачивать фактически потребленные ресурсы.
