К сожалению, в России такие трубы до сих пор применялись редко, т.к. они поставлялись в основном из-за рубежа в весьма ограниченных объемах [3] и только лишь в последнее время начали изготавливаться отечественными предприятиями из полиэтилена — ЗАО НПО «Стройполимер», ООО «ПолитэкПТК» и «АНД Газтрубпласт» и из полипропилена — ООО «Политрон».Основным сдерживающим фактором широкого применения труб с двухслойными стенками является отсутствие в России каких-либо общегосударственных, да и территориальных тоже, нормативов по проектированию, монтажу, эксплуатации и ремонту трубопроводных сетей, включающих такие трубы. ГУП «НИИ Мосстрой» на основании проведенных научно-исследовательских и опытных работ, включавших теоретические (вопросы гидравлики, прочности, технологии монтажа и т.п.) и экспериментальные (метрология, моменты инерции, кольцевая жесткость и др.) исследования [4], разработал ряд московских и для организации нормативов на применение полимерных труб с двухслойной стенкой. Это технические рекомендации: ТР 168–05 «Технические рекомендации по проектированию, монтажу и эксплуатации дренажей из полиэтиленовых труб с фильтрующей оболочкой» (внутренний диаметр труб 100–250 мм); ТР 169–05 «Технические рекомендации по проектированию и монтажу каналов связи из полиэтиленовых труб с двухслойной стенкой» (внутренний диаметр труб 100 мм); ТР 170–05 «Технические рекомендации на проектирование и строительство сетей водоотведения из безнапорных полиэтиленовых труб с двухслойной стенкой» (внутренний диаметр труб 100–450 мм); ТР 171–05 «Технические рекомендации на проектирование и строительство сетей водоотведения из безнапорных полипропиленовых труб с двухслойной стенкой» (наружные диаметры труб 160–630 мм); «Технический регламент по прокладке в футлярах труб из полипропилена гофрированных с двухслойной стенкой «Прагма» для подземных сетей водоотведения» (наружные диаметры труб 160–630 мм). Применение полимерных труб с двухслойной стенкой теперь в России осуществляется, как нам известно, и с использованием указанных нормативов. В качестве примера рассмотрим использование технических рекомендаций ТР 169–05 [5]. Прокладка каналов связи из ПЭГТ производства ЗАО НПО «Стройполимер» [6] осуществлена в апреле 2006 г. по ул. Максимова (г. Москва) работниками МТК «Телеком» в присутствии представителя МГТС. Согласно требованиям ТР 169– 05 минимально допустимое заглубление каналов из полиэтиленовых труб с двухслойными стенками (гофрированной — наружной и внутренней — гладкой) ПЭГТ диаметром 100 мм от поверхности покрова до верхней трубы (верха блока труб) должно быть не менее 0,4 м — под пешеходной частью улицы и 0,6 м — под проезжей. На пересечениях с водосточными кюветами, канавами и т.п. верхняя труба блока должна быть на 0,5 м ниже дна указанных сооружений. Трасса каналов связи из труб диаметром 100 мм между телефонными колодцами должна быть прямолинейной как в горизонтальной, так и в вертикальной плоскостях. Каналы связи из ПЭГТ диаметром 100 мм в каждом пролете должны иметь уклон 0,003–0,004 от середины в сторону обоих колодцев, чтобы создать сток попавшей воды от середины в колодцы. На местности с приемлемым естественным уклоном каналы могут проходить на одинаковом заглублении по всему пролету, за исключением 10метровых участков, примыкающих к колодцам. На них каналы должны иметь уклон, выводящий их на заданную отметку, учитывающую ввод каналов в проемы в стенках колодцев. Расстояние от поверхности уличного покрытия до верха верхней ПЭГТ на вводе в колодец должно быть не менее 0,75 м — под пешеходной частью улиц и 0,85 м — под проезжей. Ввод ПЭГТ в колодцы следует делать по возможности на одном уровне со стороны входа и выхода, расстояние от верха перекрытия колодцев до поверхности уличного дорожного покрытия должно быть 0,2–0,3 м.Заложение нижнего ряда блока каналов связи из ПЭГТ диаметром 100 мм должно приниматься минимально с учетом числа рядов в блоке и расстояний между рядами по вертикали, а максимально — устанавливаться из условия сохранения трубами круговой формы поперечного сечения с учетом конкретных условий прокладки. Уменьшение вертикального диаметра при действии на них грунтовых, транспортных и других поверхностных нагрузок в период эксплуатации не должно превышать 5 %. Разработку траншеи для укладки каналов связи из ПЭГТ рекомендуется производить с выбросом грунта на одну сторону с тем, чтобы обеспечить раскладку и сборку трубопроводов на другой стороне. Глубина траншеи для укладки ПЭГТ должна учитывать минимально допустимое заглубление верхнего ряда каналов в блоке, число рядов по вертикали, наружный диаметр труб и расстояние между рядами по вертикали. Ширина траншеи также должна учитывать число рядов в блоке по горизонтали, наружный диаметр прокладываемых труб и добавляемые для удобства ведения укладочных работ технологические площадки, шириной 100–120 мм. При монтаже как однорядных, так и многорядных каналов связи из отдельных ПЭГТ рекомендуется придерживаться последовательности выполнения технологических процессов, указанной в табл. 1. Нижние ряды каналов связи из ПЭГТ в ТР рекомендуется укладывать на насыпной слой песка толщиной 90–110 мм. Производить укладку ПЭГТ целесообразнее всего на длине пролета каналов связи между двумя смежными колодцами порядно снизу вверх во всем блоке. При интенсивном уличном движении целесообразно прокладывать трубы на отдельных участках пролета. При отсутствии поперечных пересечений траншеи другими коммуникациями выше намечаемого уровня прокладки каналов связи можно применять технологию прокладки со сборкой ПЭГТ на бровке траншеи сразу на весь пролет с последующим опусканием в траншею. Для предохранения от засорения концы труб необходимо плотно закрывать инвентарными заглушками, входящими в комплект поставки изготовляемых ПЭГТ. При перерывах в работе трубы должны быть также заглушены. При продолжительных перерывах (более суток) траншеи следует защищать от затопления дождевой (талой) водой. Прокладки (деревянные бруски 50?50 мм), иногда используемые для выравнивания нижних рядов каналов связи, должны в обязательном порядке изыматься изпод трубопроводов и удаляться из траншеи. ПЭГТ в каждом ряду, а также промежутки между ними и стенками траншеи следует засыпать песком, гранулометрический состав которого должен удовлетворять требованиям «Руководства по строительству линейных сооружений местных сетей связи», с тщательной утрамбовкой деревянными лопатками («штопками») толщиной 10–15 мм. Трубы верхнего ряда засыпаются слоем песка высотой 100–300 мм, засыпка уплотняется только в пазухах траншеи. Проход ПЭГТ сквозь стенки телефонных колодцев фундаментов зданий рекомендуется выполнять с помощью резинового кольца, размещаемого непосредственно во впадине между гофрами ПЭГТ с последующим расположением его в стенке колодца с цементно-песчаной заделкой полости до кольца изнутри колодца. Засыпать окончательно каналы связи из ПЭГТ грунтом, вынутым при разработке траншеи (котлована), следует только при наличии над ними защитного песчаного слоя толщиной 200–250 мм. Контроль качества прокладки каналов связи из ПЭГТ осуществляют протаскиванием по ним пробного цилиндра диаметром 92 мм. В ТР также приводятся рекомендации по прокладке каналов связи из ПЭГТ блоками по четыре ряда по вертикали и горизонтали. При этом появляется возможность использовать для отдельных технологических процессов комплексную механизацию [7–9].Это и наличие соответствующего норматива [5] позволяет надеяться на то, что, наконец-то, у московских строителей появилась возможность устраивать надежные и эффективные каналы связи из современной трубной продукции отечественного производства [6].Для того чтобы сказать то же самое вообще о российских строителях, необходимо срочно разработать общегосударственные нормативы — это должны быть СП, например, «Свод правил по проектированию, монтажу, эксплуатации и ремонту подземных сетей водоотведения из полимерных труб с двухслойной стенкой диаметром до 1200 мм». Естественно, ГУП «НИИ Мосстрой», специалисты которого являются разработчиками более десятка сводов правил, касающихся применения полимерных труб для устройства как внутренних, так и наружных коммунальных трубопроводов, примет участие в такой работе. Имеется определенный опыт, отражающий использование и других разработанных ГУП «НИИ Мосстрой» нормативов на применение полимерных труб с двухслойными стенками. Рассмотрению получаемого в дальнейшем опыта по применению полимерных труб с двухслойными стенками будут посвящаться последующие публикации.


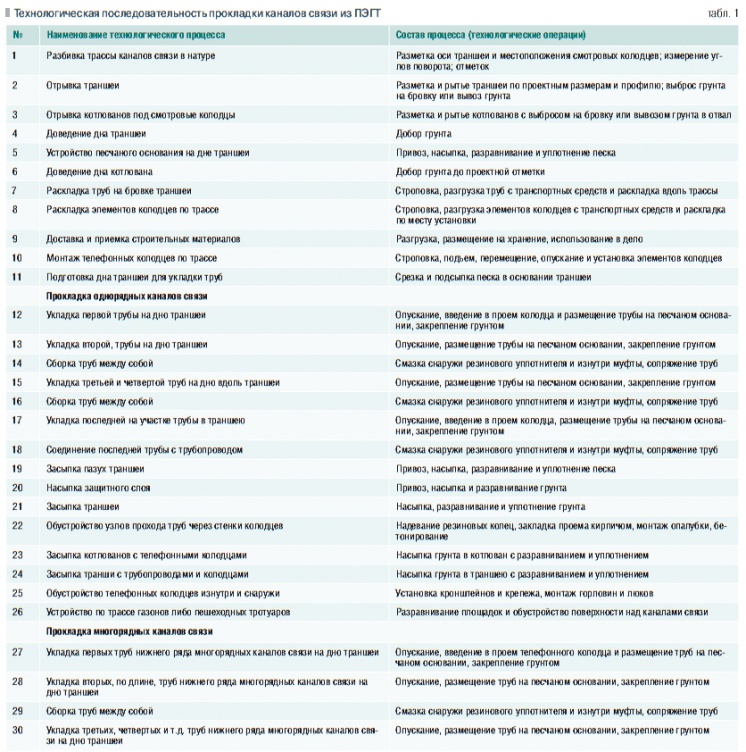

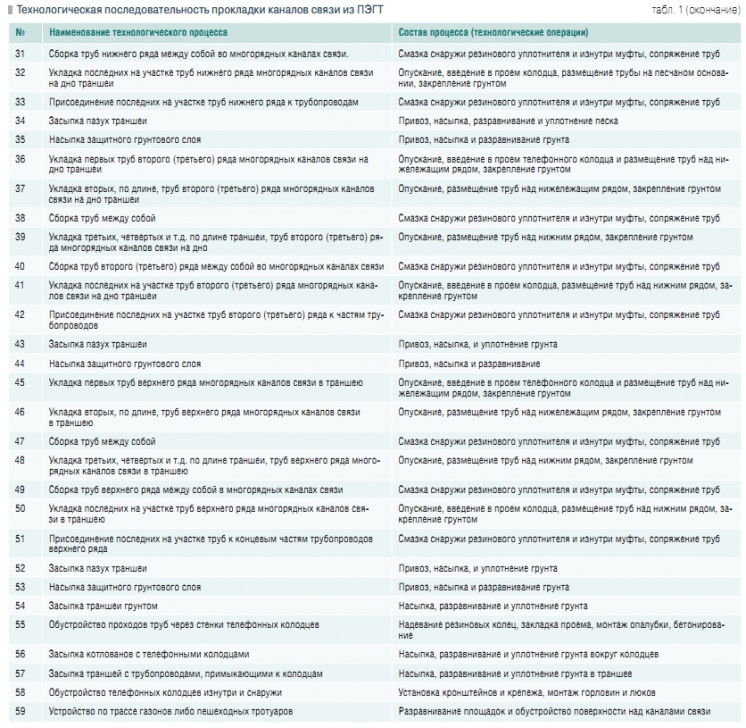

1. Масенко Л.Я. Гофрированные трубы из пластмасс. — М.: Химия, 1989. 2. Двойнис Я. Двухслойные гофрированные трубы из полимерных материалов // Инженерные сети из полимеров. №1(7)/2004, Украина. 3. Трубы Politron K2Kan — новое слово в системах наружной канализации// Сантехника. №4/2005. 4. Сладков А.В., Отставнов А.А. Исследование и разработка технологии прокладки гофрированных полиэтиленовых труб с двухслойной стенкой для подземных инженерных коммуникаций. Сб. научных трудов (к 50летию института) ГУП «НИИ Мосстрой. М.: 2006. 5. Отставнов А.А., Сладков А.В., Устюгов В.А., Устюгова О.В. Каналы связи из полиэтиленовых труб с двухслойными стенками у смежников // Сантехника. №4/2006. 6. ТУ 224802441989945 «Трубы гофрированные из полиэтилена двухслойные для систем кабельной канализации». 7. Отставнов А.А., Нестеров В.П. О новой технологии прокладки внутриквартальных каналов связи из пластмассовых гофрированных труб // Передовой опыт в строительстве Москвы. №5/1989. 8. Отставнов А.А. Прокладка в грунте многорядной кабельной канализации из полиэтиленовых гофрированных труб // Энергетическое строительство. №6/1991. 9. Отставнов А.А. К проблеме комплексной механизации прокладки многорядной телефонной канализации из гибких пластмассовых труб // Передовой опыт в строительстве Москвы. №2/1991.
