Экспериментальное подтверждение зависимостей для теплопотерь через оконные откосы

(0) (10896)
Опубликовано в журнале СОК №8 | 2012

В период с 11 по 15 февраля 2010 г. были проведены натурные исследования теплозащитных свойств стеновых ограждающих конструкций двух типовых зданий прогимназии, расположенных на юго-востоке города Москвы.

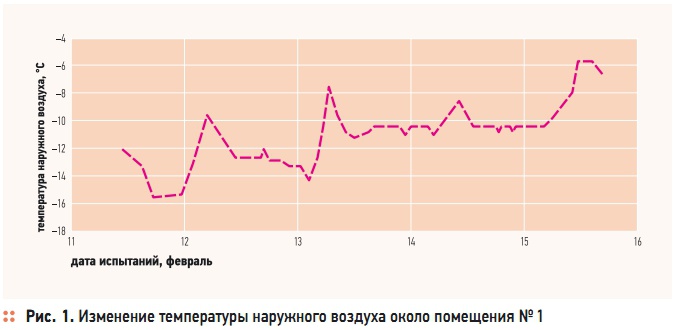

Рис. 1. Изменение температуры наружного воздуха около помещения № 1

Рис. 1. Изменение температуры наружного воздуха около помещения № 1

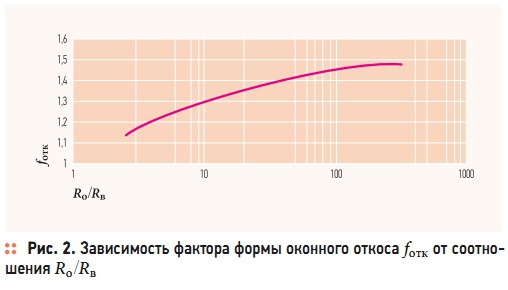

Рис. 2. Зависимость фактора формы оконного откоса fотк от соотношения Rо/Rв

Рис. 2. Зависимость фактора формы оконного откоса fотк от соотношения Rо/Rв

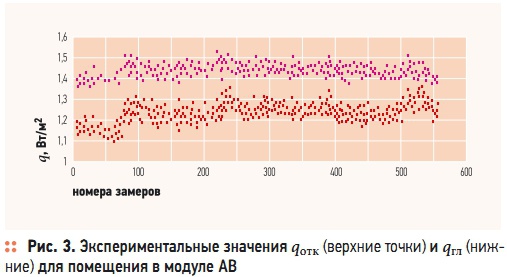

Рис. 3. Экспериментальные значения qотк (верхние точки) и qгл (нижние) для помещения в модуле АВ

Рис. 3. Экспериментальные значения qотк (верхние точки) и qгл (нижние) для помещения в модуле АВ

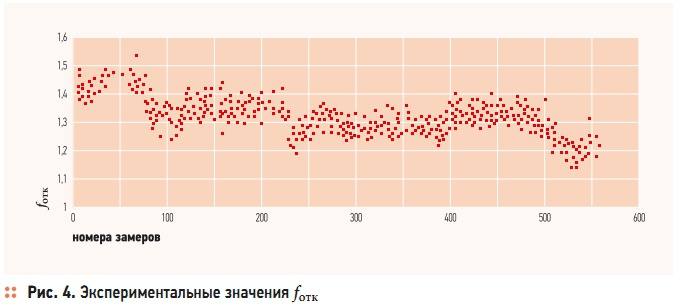

Рис. 4. Экспериментальные значения fотк

Рис. 4. Экспериментальные значения fотк

Целью исследования являлась оценка теплозащитных свойств наружных стен с учетом влияния теплотехнических неоднородностей, таких, как оконные откосы, стыки панелей и т.д. При этом проводились определения температуры на внутренней поверхности стен в зонах влияния теплотехнических неоднородностей для уточнения их влияния на теплозащитные свойства стен. Такая задача в настоящее время является актуальной в связи с пересмотром действующих нормативных документов в области теплозащиты зданий [1].

Одновременно представлялось целесообразным подтверждение имеющихся аналитических зависимостей, описывающих теплопотери через теплотехнические неоднородности ограждений и температуры на их внутренней поверхности [2] для возможности их дальнейшего использования в инженерной практике. Настоящая статья посвящена описанию экспериментального исследования температурного режима оконного откоса и сопоставления результатов с недавно предложенной аналитической зависимостью, описывающей распределение температуры по оконному откосу.

Методика проведения измерений соответствовала ГОСТ 26254 [3]. Для получения наиболее достоверных результатов данные параметры следует определять в условиях, близких к стационарным. С этой целью на фрагментах изучаемых наружных ограждений устанавливались датчики температуры и теплового потока, показания которых записывались в автоматическом режиме. При этом выбор периода измерений осуществлялся в соответствии с условиями проведения исследований с учетом показателей погоды за предшествующие три-пять суток.

При небольших суточных колебаниях температуры наружного воздуха tн возможно получить процесс теплопередачи, близкий к стационарному, что позволяет по результатам замеров оценить теплофизические свойства ограждений. В процессе исследования в качестве средств измерений использовались тепловизионные камеры NEC TN 9100 и NEC San-ei (Япония), электронные измерители плотности тепловых потоков ИТПМГ4.03 «Поток» (завод «Стройприбор», Россия), комплект датчиков температуры «Термохрон» и комплект датчиков температуры и влажности «Гигрохрон» (США), а также анемометр цифровой testo 405-V1 (Германия).

Относительная погрешность измерений данных приборов находится в пределах ± (5–7) %. Измерения проводились в трех тестовых помещениях: помещениях спортивного зала (игровой) и лечебного изолятора на первом этаже, а также помещении № 1 детского сада. Оконные откосы исследовались в помещении № 1. Для анализа результатов измерений использовались показания датчиков № 1 (среднее значение по глади наружной стены) и № 2 (откос).

На рис. 1 приведены данные по изменению значений наружной температуры в период с 11 по 15 февраля 2010 г. Показания приборов записывались через каждые 10 мин., так что всего было сделано 550 замеров. Легко видеть, что отклонение tн здесь, как правило, не превышает 2–3 °С в обе стороны от среднего уровня, что и дает возможность считать теплопередачу стационарной без значительной погрешности.

Рассмотрим экспериментальное подтверждение аналитической зависимости для фактора формы оконного откоса fотк. По определению он равен отношению фактических теплопотерь через двумерный элемент к теплопотерям через такой же по площади участок наружной стены с одномерным температурным полем [4]. В качестве границы двумерного элемента здесь принимают расстояние в два калибра, причем один калибр равен произведению теплопроводности слоя утеплителя λт на величину Rо — приведенного сопротивления наружной стены теплопередаче [м2⋅K/Вт].

Фактор формы может быть использован для расчета величины Rо через Rо.усл — условное сопротивление стены теплопередаче по ее глади вдали от откосов и теплопроводных включений. Одна из зависимостей для fотк была получена в работе [2] с помощью численного решения дифференциального уравнения теплопроводности методом конечных разностей с использованием разработанной автором программы для ЭВМ на языке Fortran.

Графически эта зависимость представлена на рис. 2. В качестве основного параметра здесь используется безразмерное отношение Rо/Rв, где Rв — сопротивление теплообмену на внутренней поверхности стены [м2⋅K/Вт]. Исходя из определения fотк, его фактический уровень можно вычислить по формуле:

где qгл — значение плотности теплового потока q [Вт/м2] для глади наружной стены вдали от откоса; qотк — то же в среднем по откосу в пределах двух калибров от строительного проема. В экспериментах, однако, измерялась не средняя величина qотк, а максимальная qmax — непосредственно у узла примыкания заполнения светопроема (точка 2 на рис. 1). Но на основании анализа температурного поля откоса, полученного в [2], следует, что:

На рис. 3 показаны значения qотк (верхние точки) и qгл (нижние) по результатам обработки замеров в одном из помещений исследуемого здания для периода с 11 по 15 февраля 2010 г., а на рис. 4 — экспериментальный уровень fотк, вычисленный по выражению (1). Статистическая обработка данных, представленных на рис. 4, дает для рассматриваемой конструкции среднее значение fотк, равное 1,329 при среднеквадратичном отклонении ± 0,103, или в относительном выражении ± 7,75 %. Это сопоставимо с погрешностью используемых измерительных приборов. Для сопоставления с теоретической зависимостью, изображенной на рис. 2, следует вычислить фактическое отношение Rо/Rв. Для наружной стены значение Rо, вычисленное с использованием экспериментальных tв, tн и q по формуле:

оказывается равным 0,86 м2⋅К/Вт, а в соответствии с [5] — 0,115 м2⋅К/Вт:

что дает по рис. 2 fотк = 1,28. Таким образом, расхождение экспериментального и теоретического уровня fотк оказывается равным примерно 3,8 %, что даже меньше заявленной инструментальной погрешности и, следовательно, не может быть признано существенным. Именно поэтому полученные в [2] теоретические результаты для fотк достаточно удачно подтверждаются данными измерений и могут быть рекомендованы для использования в инженерной практике.
