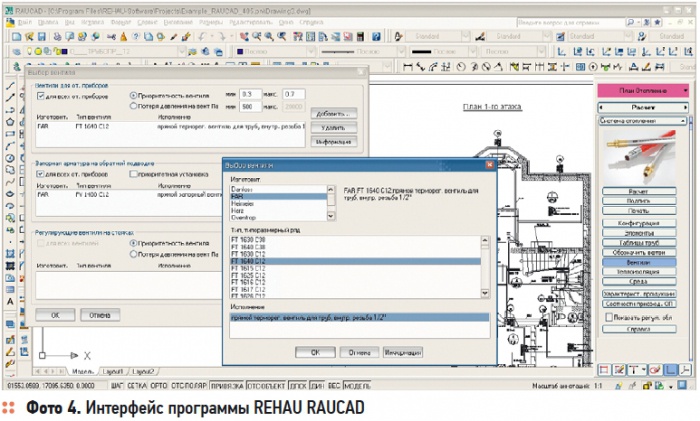

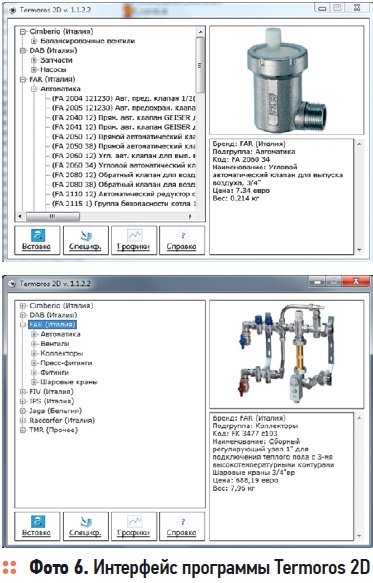

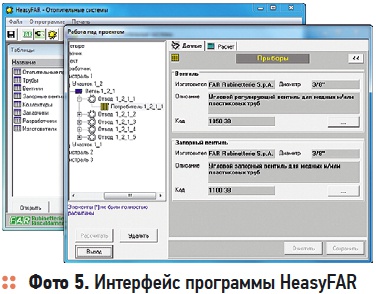

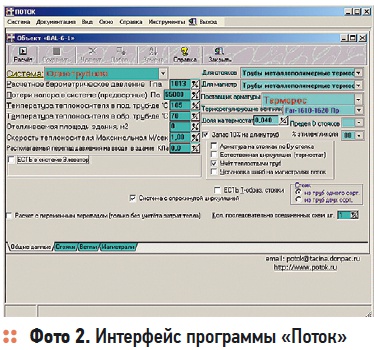

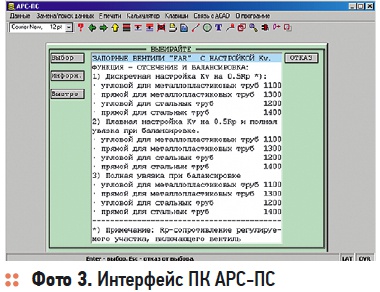

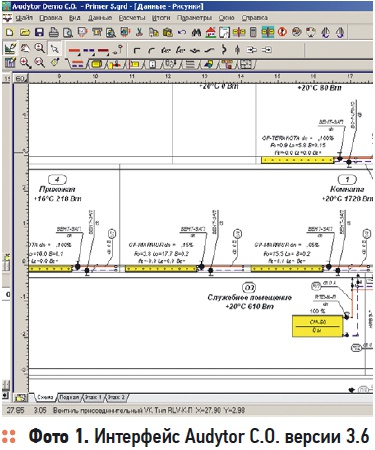

Системы внутреннего теплоснабжения согласно СНиП 4101–2003 «Отопление, вентиляция и кондиционирование» следует проектировать, обеспечивая их гидравлическую устойчивость. Как этого достичь в нормативных документах не предписывается, а в требуемой по ГОСТ 21.602 «Правила выполнения рабочей документации отопления, вентиляции и кондиционирования» проектной документации предоставление материалов расчетов не требуется. Поэтому даже некоторые лицензированные проектные структуры компонуют системы отопления без каких-либо гидравлических расчетов. Используется опыт, зачастую давший далекие от оптимальных решения, аналоги и.т.п. Некоторые маркетологи целевой аудиторией трубопроводной арматуры считают монтажников, которые расчетные гидравлические проработки системы воспринимают как ненужную трату времени и денег. В итоге смонтированные таким образом системы требуют значительных дополнительных работ по гидравлической балансировке, если она вообще бывает возможна для данной системы. Но если проект попадает под действие Главгосэкспертизы, то согласно МДС 1144–99 п. 2.6.3 оцениваются качество и рациональность принятых решений, при этом оценке подлежит гидравлический расчет систем отопления. Эффективным инструментом решения гидравлической увязки проектируемых систем является использование апробированных программных комплексов автоматического проектирования. Делая акцент на профессиональной подход к созданию отопительных систем, компания «Терморос» старается включить трубопроводную арматуру FAR в наиболее распространенные программы проектирования. При этом через свою широкую дилерскую сеть компания систематически проводит мониторинг рынка программных продуктов в различных регионах. Сейчас такие элементы арматуры FAR,как распределительные коллекторы больших диаметров, вентили для отопительных приборов, концовки для пластиковых и металлопластиковых труб включены в версию 3.6 известной программы KAN. Интерфейс этой программы аналогичен для новой разработки фирмы Sancom — программный комплекс Audytor C.O. 3.6 (фото 1). Данный программный комплекс проводит полный гидравлический расчет системы отопления, в рамках которого: подбираются диаметры трубопроводов; определяются гидравлические сопротивления циркуляционных колец; определяются потери давления в системе; анализируется давление в циркуляционных кольцах; обеспечивается соответствующее гидравлическое сопротивление участка с потребителем тепловой энергии; подбираются настройки регулирующей арматуры, устанавливаемые проектировщиком; автоматически учитывается требуемый авторитет термостатических вентилей. Ввод данных и итоги производятся в графическом виде — чертеж развернутой плоской схемы системы отопления с описанием отдельных элементов с возможностью загрузки чертежей AutoCAD (dwgфайлы) и использование их как основы для вычерчивания планов системы отопления. В отличии от программ типа Danfoss, Oventrop и Herz, образованных на той же платформе и ориентированных на арматуру определенных производителей, программа Audytor C.O. универсальна и включает обширные каталоги труб, отопительных приборов и арматуры различных фирм. Универсальность программы имеет большое практическое значение для проектировщика, поскольку позволяет иметь одну отлаженную на все возможные проектные ситуации. К таким универсальным программным комплексам относятся также «Поток» (Teploov, www.potok.ru) и АРС ПС (www.arsps.com.ua), в базы которых входят элементы арматуры FAR. Программа «Поток» является одной из старейших отечественных разработок и имеет многолетний опыт применения и развития. Рассчитываются практически любые отопительные системы, и выдаются все расчетные характеристики системы в табличной форме для внесения на планы и схемы, автоматически формируются паспорта и спецификации оборудования системы (в Word). В программу включены ручные и терморегулирующие двух и четырех-ходовые вентильные узлы FAR для отопительных приборов (фото 2). В программный комплекс АРСПС (фото 3) входит значительная часть ассортимента арматуры FAR. Подбор регулирующей и запорной арматуры, реализованный в АРСПС и описанный на сайте разработчика, отличается строгостью и корректностью, а также полному соответствию требований действующих российских СНиП и СП. Полный ассортимент вентилей FAR для отопительных приборов доступен в программе REHAU RAUCAD (фото 4). Производится отрисовка схем систем отопления в AutoCAD, включая специальные возможности вычерчивания аксонометрий и автоматический расчет систем отопления с подбором диаметров труб, с гидравлической регулировкой и выбором балансировочной регулировки согласно СНиП. База металлопластиковых труб ограничивается продукцией REHAU, диаметры которых не совпадают с широко известными марками, например, CoesKlima Super K. Так, у трубы RAUTITAN имеется в ассортименте труба с наружным диаметром dн = 16,2 мм и внутренним dв = 11 мм, а аналогичного типоразмера труба CoesKlima Super K имеет dн = 16 мм и dв = 12 мм. Гидравлическое сопротивление этих труб на одном погонном метре отличается в (12/11)5 = 1,55, т.е. в полтора раза. Однако эту трудность можно в программе обойти, изменив в соответствующее число раз длину имеющегося в базе трубопровода REHAU. Все вышеупомянутые программы имеют сертификаты соответствия ГОСТ Р.Наиболее полно ассортимент арматуры FAR отражен в программе HeasyFAR, разработанной заводом FAR при участии специалистов «Терморос» (фото 5). Программа является очень удобным средством для расчета гидравлических характеристик всех элементов отопительной системы и подбора под рассчитанные температуры теплоносителя в ветвях типоразмеров отопительных приборов. База программы содержит все виды трубопроводов и типов секционных отопительных приборов различных производителей. Прорисовка отдельных узлов отопительной системы, как правило, делается с использованием условных графических изображений, а большего ГОСТ 21.602 и не требует. Программы проектирования обычно выдают полную спецификацию использованного оборудования, однако, далеко не все проектировщики пользуются полноценными программами проектирования, а условное изображение элементов системы не всегда достаточно для их корректной технологической сборки или размещения в требуемом пространстве, например, в коллекторных шкафах и кожухах конвекторов. В итоге, в случае ручного составления спецификаций при монтаже зачастую возникают серьезные ошибки и нестыковки. Решить эти проблемы помогают графические программы т.н. «монтажного проектирования», где проблемные узлы системы собираются в графической среде из эскизов элементов с реальными геометрическими размерами. Такого рода программа Termoros 2D была создана в компании «Терморос». Вначале она была написана на языке AutoLISP и работала с версиями AutoCAD до версии 2006. В настоящее время программа Termoros 2D создана на платформе Microsoft.NET и может работать с большинством версий и локализаций AutoCAD (фото 6). Программой Termoros 2D реализуется: ? порядка одной тысячи 2Dобъектов: FAR, Jaga, Industrie Pasotti и др.; ? вставка блоков в AutoCAD непосредственно из Termoros 2D; ? расчет и вывод спецификации в формате MS Excel в девятиграфном формате; ? отображение графиков потерь давления для отдельных элементов; ? автоматическое обновление программного обеспечения через интернет; ? возможность добавления собственных объектов. В настоящее время ведется работа по пополнению базы программы программы Termoros 2D всем ассортиментом востребованного и нового оборудования.
