Принятая ровно четыре года назад Кигалийская поправка к Монреальскому протоколу по веществам, разрушающим озоновый слой, вступит в силу в России 1 января 2021 года. Документ предусматривает поэтапное сокращение производства и использования гидрофторуглеродов (фреонов R134a, R404a, R507a и др.), имеющих высокий потенциал глобального потепления. К 2024 году их оборот в РФ должен уменьшиться на 5% по сравнению с нынешними объёмами производства и потребления, к 2028-му — на 35%, к 2033-му — на 70%.

Чтобы достигнуть этих показателей, уже сегодня руководителям предприятий, которые планируют построить или модернизировать собственную котельную, следует обратить внимание на отопительное оборудование, использующее природные хладагенты, в частности диоксид углерода (CO2). Он не только безвреден для окружающей среды, нетоксичен, негорюч и невзрывоопасен, но и обладает очень высокой энергоэффективностью.

Так, коэффициент энергоэффективности воздушного теплового насоса выходной мощностью 80 кВт, в котором применяется транскритический цикл CO2 и который выпускается компанией TICA, одним из ведущих производителей HVAC оборудования в мире, достигает 5. Компактный агрегат может легко заменить собой целую котельную, при этом расходы на его эксплуатацию и техническое обслуживание будут примерно в два раза ниже, чем угольного и газового котлов, и в четыре раза ниже, чем электрокотла аналогичной мощности.

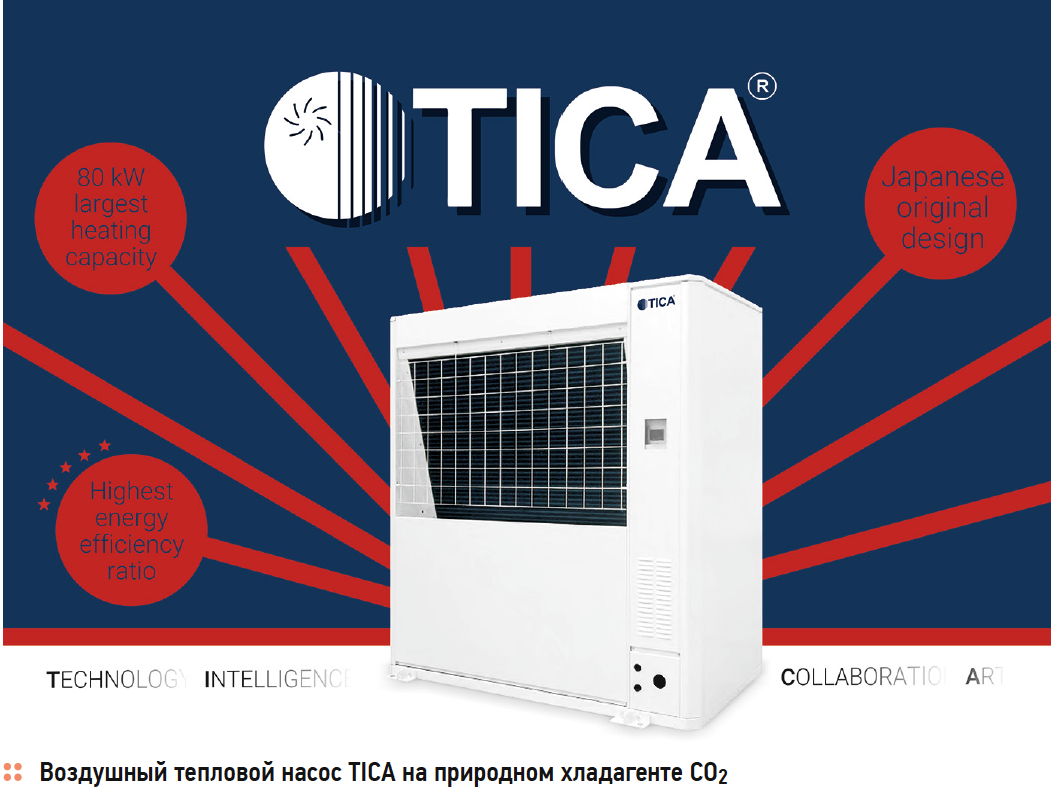

Тепловой насос TICA на природном хладагенте CO2

Компания TICA выпускает высокотемпературный тепловой насос (вида «воздух — вода») на диоксиде углерода по технической лицензии бренда Mayekawa Japan. Данное предприятие является мировым лидером в области разработок и производства компрессоров и иного оборудования на CO2.

Благодаря сотрудничеству двух крупнейших производителей HVAC-оборудования высокотемпературный тепловой насос TICA, выведенный на рынок в нынешнем году, приобрёл полностью оригинальную японскую конструкцию. Производительность устройства, оснащённого инверторным компрессором Mayekawa, была доведена до 80 кВт, а его энергоэффективность — до 5,01 при нагреве воды до 65°C. Более того, специалисты компании предусмотрели возможность нагрева воды до 90°C (COP — 4,55). Как следствие, тепловой насос TICA можно использовать для горячего водоснабжения предприятий пищевой промышленности, супермаркетов и иных объектов розничной торговли, банных комплексов, гостиниц, общежитий и др.

На вход теплового насоса может поступать водопроводная или рециркулирующая вода температурой от 5 до 65°C. Максимальный расход воды составляет 1,98 м³/ч. Таким образом, агрегат может производить до 43–47 тонн горячей воды в сутки. При этом выбросы им углекислого газа в атмосферу снижаются на 62% по сравнению с традиционным мазутным котлом, а энергопотребление — на 75% по отношению к электрокотлу аналогичной мощности. С другими важнейшими характеристиками теплового насоса можно ознакомиться на сайте www.tica.pro.

Чтобы проиллюстрировать высочайшую энергоэффективность тепловых насосов TICA, приведём расчётные показатели теплогенерирующих мощностей предприятия из Восточного Китая, производящего тушки цыплят-бройлеров.

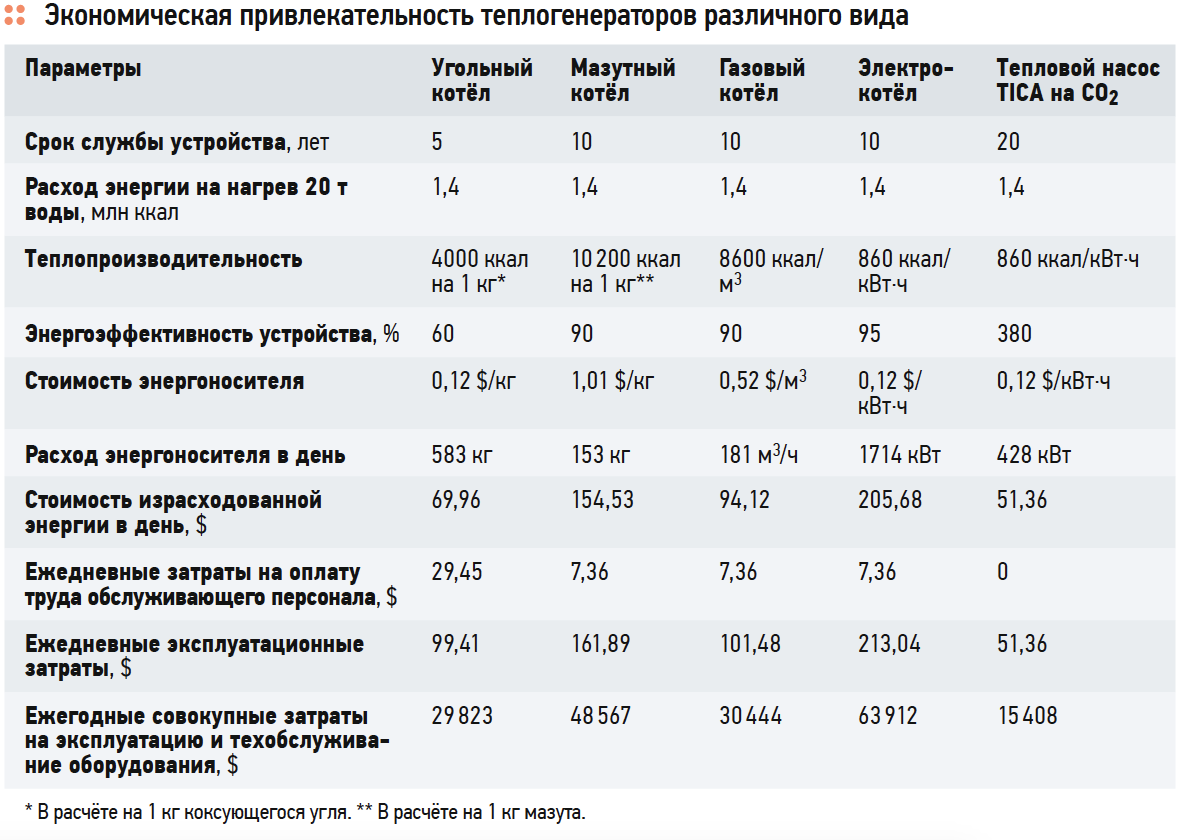

Данная компания ежедневно использует 20 тонн горячей воды температурой до 90°C. На вход подаётся 20-градусная вода, для нагрева которой требуется 1,4 млн килокалорий. Для упрощения расчётов было принято, что водогрейное оборудование используется 300 дней в году. Согласно результатам исследования, ежегодные затраты на эксплуатацию и техобслуживание теплового насоса TICA, работающего на хладагенте CO2, были в 1,9 раза ниже аналогичных показателей угольного и газового котлов. Преимущество выпускаемого компанией TICA устройства над мазутным и электрическим котлами оказалось ещё более ощутимым — в 4,15 и 3,15 раза соответственно (см. табл.).

Тепловые насосы TICA на CO2 и R410a: инновации и классика. 9/2020. Фото 2

Тепловой насос TICA на CO2 характеризуется не только отличной энергоэффективностью, но и высоким уровнем безопасности во время эксплуатации. В отличие от газовых, мазутных и угольных котлов, он невзрывоопасен, вероятность возникновения утечки практически равна нулю. Агрегат не нуждается в особом техническом обслуживании. Все настройки регулируются автоматически в зависимости от температуры окружающей среды и температуры воды, подаваемой на вход теплового насоса. Для его размещения не нужно машинное отделение. Нет необходимости и в монтаже дополнительного оборудования для удаления углеродных остатков, хранения мазута и т. п.

Тепловые насосы TICA на CO2 и R410a: инновации и классика. 9/2020. Фото 3

Все перечисленные преимущества свидетельствуют об отличных перспективах теплогенерирующего оборудования на природном хладагенте CO2. Оно уже активно используется в Китае и США, занимающих первое и второе места по выбросам CO2 в атмосферу, а также в странах Евросоюза. Россия в этом списке расположилась на четвёртом месте.

Чтобы сократить объёмы выбросов двуокиси углерода, жизненно важно перевести предприятия на высокоэффективные и экологически безопасные технологии. Компания TICA готова помочь в этом начинании и предоставить свои лучшие климатические решения и продукты, которые сегодня эксплуатируются более чем в 50 государствах мира.

С полным перечнем выпускаемых компанией TICA изделий можно ознакомиться на сайте www.tica.pro.



Спиральные чиллеры (тепловые насосы) с воздушным охлаждением

Предприятиям, предпочитающим системы центрального отопления на базе одного или нескольких классических чиллеров (тепловых насосов) с воздушным охлаждением, TICA предлагает агрегаты, в которых используется самый популярный современный хладагент R410a, обладающий нулевым потенциалом разрушения озонового слоя.

Новое поколение выпускаемых TICA экологически безопасных спиральных чиллеров (тепловых насосов) серии Х стало результатом более чем 25-летней работы компании в сфере производства HVACоборудования премиум-класса. Данные устройства аккумулировали в себе все передовые технологии, включая систему интеллектуального управления и самодиагностики, позволяющие повысить их производительность и энергоэффективность, расширить рабочий диапазон, а также максимально упростить взаимодействие пользователей с ними.

Тепловые насосы TICA на CO2 и R410a: инновации и классика. 9/2020. Фото 4

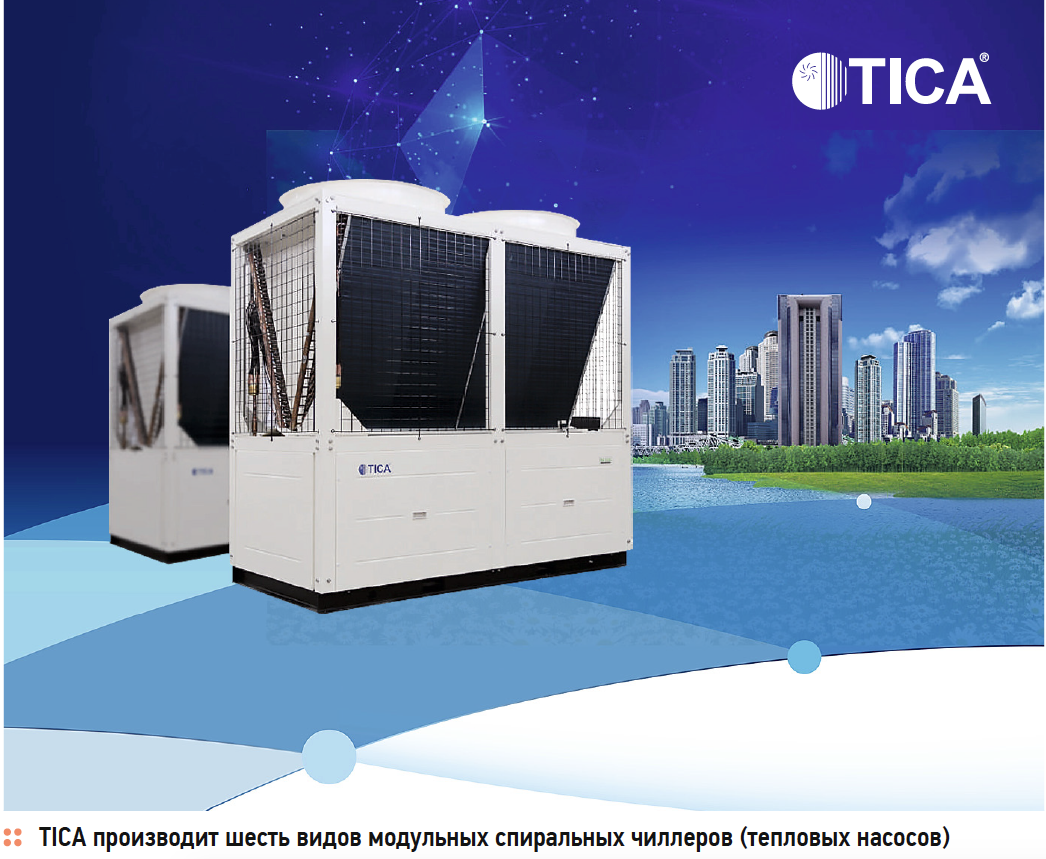

Продуктовый портфель TICA включает шесть видов модульных спиральных чиллеров (тепловых насосов):

1. Стандартные (66–130 кВт). Применяются для создания оптимального микроклимата на малых и средних предприятиях, в супермаркетах, бизнес-центрах и т. п.

2. С рекуперацией тепла. Могут эксплуатироваться в пяти режимах: отопление, охлаждение, рекуперация тепла, тепловой насос (водонагреватель), отопление + тепловой насос (водонагреватель).

3. Четырёхтрубные. Предназначены для обслуживания зданий и сооружений, нуждающихся одновременно и в охлаждённой, и в тёплой воде.

4. С низкотемпературным комплектом. Эффективно отапливают помещения даже при температуре окружающей среды −26°C. Оснащены EVI-компрессорами Emerson Copeland.

5. С зимним комплектом. Предназначены для круглогодичного охлаждения или отопления зданий и сооружений.

6. Большой мощности (165–440 кВт). Применяются для создания комфортного микроклимата на крупных заводах и фабриках, в высотных зданиях, больницах и поликлиниках, отелях, гипермаркетах и др.

TICA выпускает стандартные спиральные чиллеры (тепловые насосы) производительностью 66, 100 и 130 кВт, которые оснащаются двумя герметичными спиральными компрессорами Emerson Copeland. Устройства имеют модульную конструкцию и могут работать как автономно, так и в комбинации с другими спиральными чиллерами. В один блок допускается группировать до 16 базовых модулей. Таким образом, общая производительность системы центрального отопления может варьироваться в пределах от 66 до 2080 кВт.

Тепловые насосы TICA на CO2 и R410a: инновации и классика. 9/2020. Фото 5

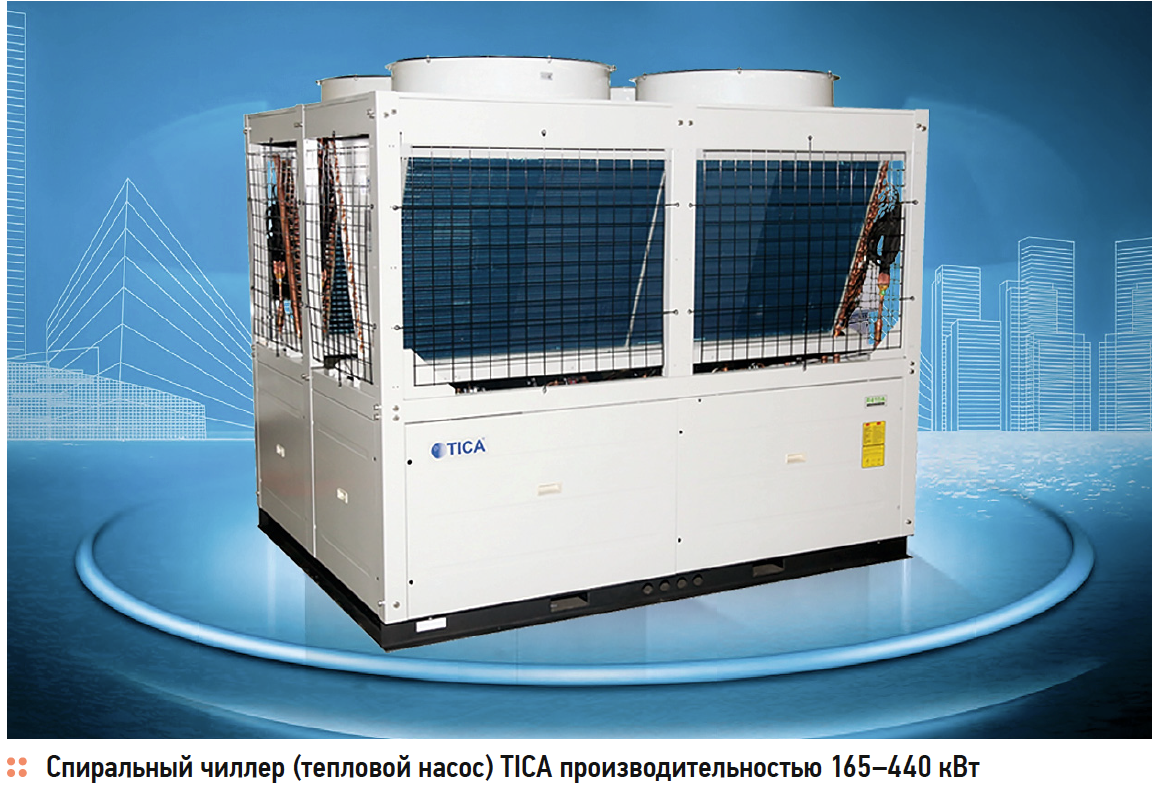

В линейку чиллеров (тепловых насосов) большой мощности входят модели производительностью от 165 до 440 кВт. Они комплектуются четырьмя герметичными спиральными компрессорами Danfoss или Emerson Copeland. В один блок допускается группировать до восьми модулей, следовательно, общая производительность системы может достигать 3,5 МВт.

Классические спиральные чиллеры (тепловые насосы) и чиллеры большой мощности TICA могут эксплуатироваться при температуре окружающей среды от +5 до +48°C (в режиме охлаждения) и от −15 до +48°C (в режиме отопления); с низкотемпературным комплектом — от +5 до +48°C (в режиме охлаждения) и от −26 до +48°C (в режиме отопления); четырёхтрубные — от −15 до +48°C (в обоих режимах); с системой зимнего пуска — от −20 до +48°C (в обоих режимах).

С другими техническими характеристиками перечисленных чиллеров можно ознакомиться на сайте www.tica.pro.

Каким бы ни был выбор потребителя, компания TICA предоставит ему климатическое оборудование только наилучшего качества по самым выгодным ценам на рынке. Комплектующие (компрессоры, шкафы автоматики, электронные расширительные клапаны, вентиляторы и пр.) для изделий TICA поставляют самые известные мировые производители: Mitsubishi Electric, Bitzer, Danfoss и др.

Все устройства, выпускаемые компанией, отличаются превосходной энергоэффективностью, стабильной и надёжной работой, минимальным уровнем шума и вибраций, а также низким энергопотреблением.
