Трудности директора школы были объективными и серьёзными: много лет школа отапливалась углём, трубы проходили прямо по улице. Котельная размещалась в отдельно стоящем здании. Требовалась полная реконструкция системы отопления. Новую котельную планировалось монтировать прямо в здании школы, что требовало дополнительных согласований. Параллельно с решением этого вопроса необходимо было решить и финансовый — найти спонсора для приобретения нового оборудования из Франции и оплаты проекта и монтажа. И всё это — в непростые 1990-е годы. Сейчас мы можем только восхищаться целеустремлённостью и упорством директора, с которым она добивалась лучшего для своих учеников! Все вопросы были успешно решены, и котельная мощностью 200 кВт была запущена в срок!

Теплогенераторы UTM-50 — это модули мощностью по 50 кВт каждый. Из них и собрана по каскадной технологии котельная в школе Яхромы. Такой принцип установки и взаимодействия между собой обеспечивает бесперебойную работу: если один агрегат выходит из строя, остальные автоматически берут его функции на себя, пока устраняется неисправность. Котельную при этом останавливать не нужно — модуль изолируют для проведения ремонта, а другие продолжают работать.

Конструктив этих котлов — адаптация промышленной технологии. Ведь индустриальное оборудование выдерживает колоссальные нагрузки. Так и здесь: для надёжности работы в модулях UTM-50 установлены жаротрубные теплообменники из дезоксидированной меди, вмещающие большой объём воды. Медь обладает лучшей теплопроводностью среди металлов, используемых для изготовления теплообменников. А большая площадь теплообмена способствует снижению теплонапряжённости, что напрямую влияет на ресурс работы оборудования, значительно повышая его.

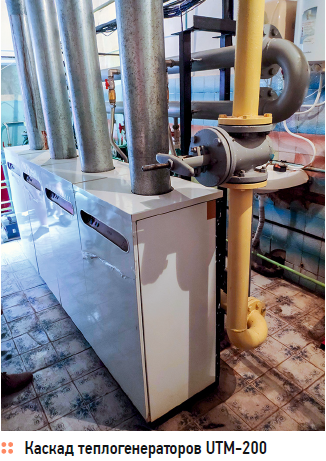

Проекты года. 20 лет работы котельной — это норма. 2/2020. Фото 1

В схеме теплои водоснабжения школы после котлов также установлен пластинчатый теплообменник для того, чтобы уберечь теплогенераторы от попадания шлака, который из-за использования, например, чугунных радиаторов часто попадает в системы отопления. Также тепловые сети и старые системы отопления зачастую требуют подпитки, а вода, как известно, далеко не всегда проходит химическую подготовку — в итоге выпадает осадок, который забивает котёл, и агрегат выходит из строя. Установка пластинчатого теплообменника решает эти проблемы и радикально повышает надёжность теплогенераторов, значительно продлевая им жизнь.

Каждый отдельный модуль UTM-50 имеет собственный контроллер и свою систему диагностики неисправностей: теплогенераторы постоянно проверяют сами себя на предмет работы основных элементов и «докладывают» о своём состоянии главному контроллеру, который управляет всей котельной. Эта же автоматика регулирует мощность системы, запуская минимальное количество агрегатов, необходимых для поддержания оптимального температурного режима в отапливаемом здании.

Таким образом достигается не только экономия газа до 40%, но и уменьшение количества тактований оборудования. А от этого, как известно, зависит срок службы отопительного котла: чем меньше тактований, тем лучше, теплогенератор проработает дольше.

Проекты года. 20 лет работы котельной — это норма. 2/2020. Фото 2

В среднем срок службы стандартного газового котла составляет 5–10 лет, а многие производители и вовсе дают гарантию на основные узлы агрегата — теплообменник, насос, горелку — два года. Оборудование в школе №3 Яхромы не утратило функциональности за 20 лет эксплуатации. За все эти годы обслуживающая организация не сталкивалась с глобальными неисправностями, из серьёзного — только плановая замена отработавшей свой срок автоматики. Даже о капитальном ремонте котлов речь пока не идёт. При хорошем уходе и обслуживании они могут проработать ещё многие годы.

И такое долгожительство котлов является нормой для Frisquet, уверенно заявляющей о 20-летнем сроке службы. Столько же на складах хранятся запасные части для моделей, которые уже сняты с производства. В частности, с 2018 года остановлено производство модульных котельных UTM, которые сейчас работают в Яхроме. Но завод по-прежнему готов снабдить объект любой необходимой запчастью.

Проекты года. 20 лет работы котельной — это норма. 2/2020. Фото 3

Теперь же модульную котельную необходимой мощности (от 57 до 450 кВт) можно собрать на базе обычных бытовых котлов серии Evolution или Condensation. В настройках автоматики нового поколения Eco Radio System Visio уже заложена возможность работы котла в каскаде. Любой бытовой котёл можно назначить ведущим, остальные, соответственно, ведомыми. Таким образом, котлы начнут работать в режиме модульной котельной, передавая информацию «мастеру» о своём состоянии по радиосвязи. Настройки и все параметры котельной сохраняются в памяти ведущего котла и беспроводного термостата. В случае поломки панели управления, все данные автоматически восстанавливаются. Кроме того, благодаря новой автоматике Visio и оборудованию, которым штатно укомплектованы все котлы Frisquet, появляется возможность управления несколькими контурами отопления с регулировками как по внутренней, так и по наружной температуре. Для производства ГВС в котельную могут быть установлены один или несколько бойлеров UPEC ёмкостью 120 л. Присоединение к бойлеру производится при помощи четырёхходового клапана, серийно встроенного в котлы.

Проекты года. 20 лет работы котельной — это норма. 2/2020. Фото 4

Такую котельную в этом году установили в ресторанно-гостиничном комплексе «Дворянское гнездо» на РублёвоУспенском шоссе. Мощность котельной составила 450 кВт. И в следующем году по проекту планируется монтаж второй модульной котельной такой же мощности.

Школа №3 в Яхроме — далеко не единственный объект, который так долго отапливают французские котлы Frisquet. Например, в Подмосковье столько же лет теплогенераторы Frisquet работают в посёлке Фрязево, а также в городах Химки и Одинцово.
