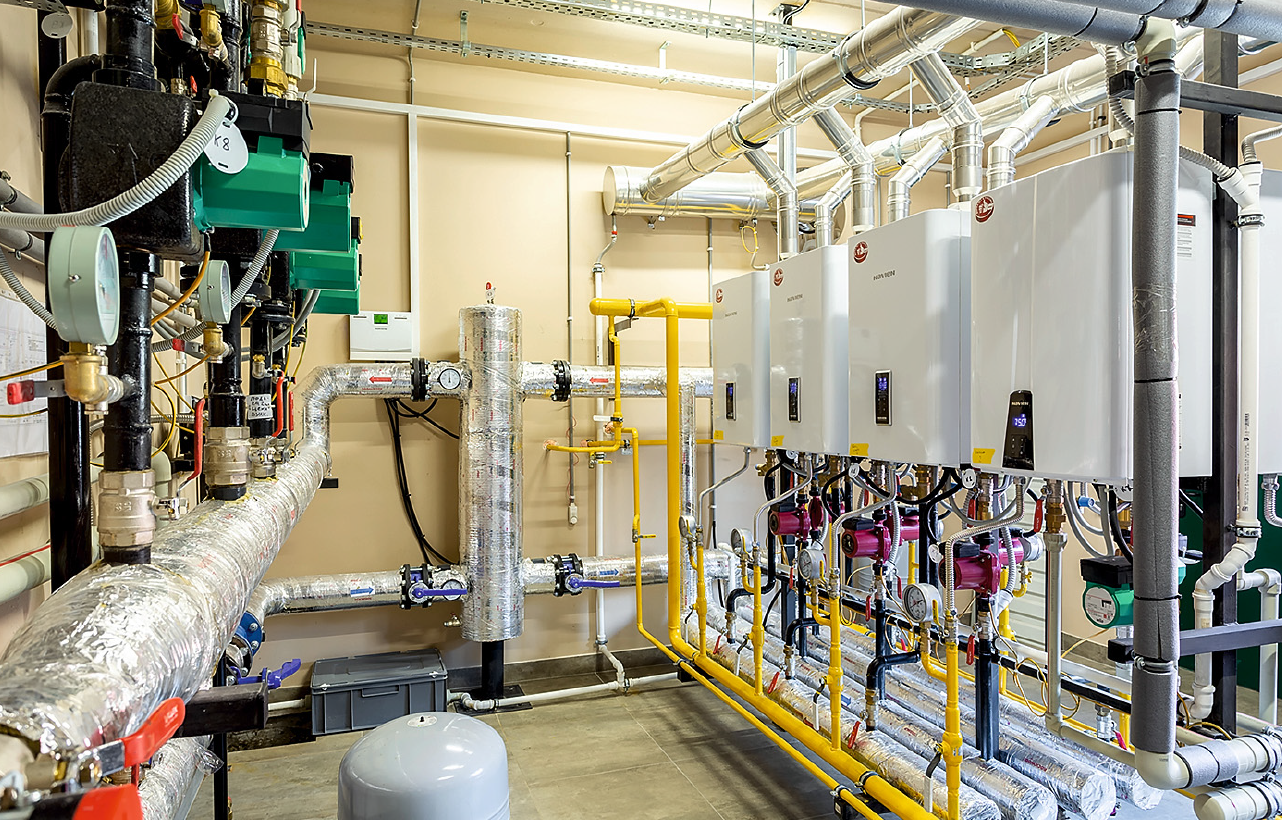

Почему при строительстве индивидуальных источников тепла всё чаще отдаётся предпочтение каскадным котельным?. 2/2020. Фото 1

Данная тенденция часто обусловлена плачевным состоянием существующих тепловых сетей и котельных в большинстве регионов. Как следствие — либо отсутствие технической возможности подключения нового потребителя, либо высокая стоимость тепловой энергии, а также издержки, связанные с износом существующих сетей.

Чаще всего рассматриваются варианты «классической» (блочно-модульной) котельной, крышной котельной, набирающие в последнее время популярность котлы наружного размещения. У каждого из них, очевидно, есть не только свои плюсы и минусы, но и ограничения, которые связаны в том числе и с вступлением в силу нормативных актов: СП 373.1325800.2018 «Источники теплоснабжения автономные. Правила проектирования» и СП 253.1325800.2016 «Инженерные системы высотных зданий». В них вводятся ограничения для крышных котельных не только по весу (не более 1,5–2 кг/ кВт мощности), но и по габаритам.

Успешный опыт разработки и внедрения подобных продуктов генерального партнёра по инжинирингу — компании «Южный котельный завод» — позволяет говорить об эффективности данного направления.

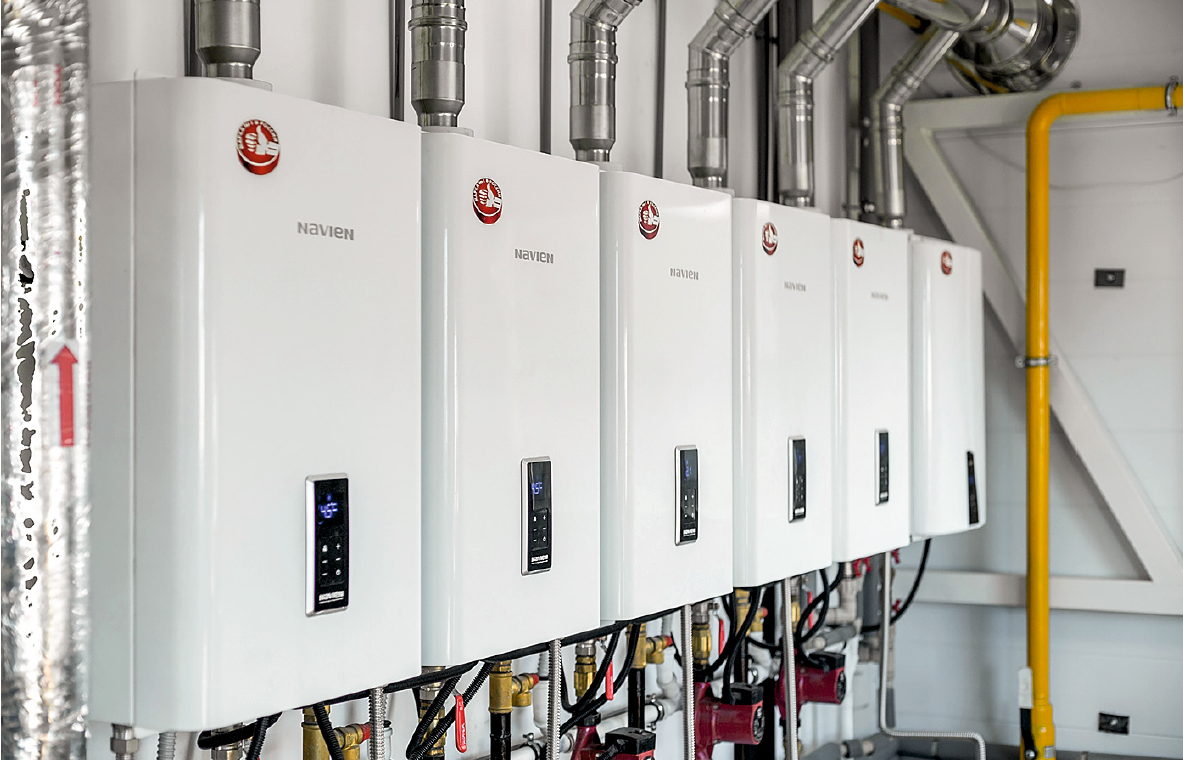

Почему при строительстве индивидуальных источников тепла всё чаще отдаётся предпочтение каскадным котельным?. 2/2020. Фото 2

Александр Ли, эксперт по энергосбережению и системам каскадного управления, коммерческий директор ООО «Южный котельный завод», делится положительным опытом:

— Оптимальным решением исполнения автономного источника тепла, по нашему мнению, становится каскадная котельная установка любого типа размещения: внутреннего, наружного, крышного, встроенного, пристроенного. Применение подобного оборудования решает ряд проблем:

1. Проблема «переходного периода». Она возникает в большинстве регионов, особенно южных, когда температура окружающего воздуха не опускается ниже нуля градусов, а для стальных котлов необходимо поддерживать температуру теплоносителя в обратном трубопроводе не ниже плюс 60 градусов. Каскадная установка на базе котлов NAVIEN в таком режиме, напротив, работает с повышенным коэффициентом полезного действия.

2. Проблема точности регулирования решается за счёт максимально «глубокой» модуляции от пяти-шести киловатт.

3. Проблема надёжности. За счёт каскадной системы при обслуживании одного котла объект заказчика не остаётся без тепла и горячей воды, система работает непрерывно.

4. Проблема завышения общей мощности котельной установки, в том числе для обеспечения необходимого количества тепловой энергии в случае выхода одного котла.

5. Проблема устройства дымовой трубы. Благодаря применению оборудования NAVIEN, соответствующего шестому экологическому классу и обеспечивающего минимальные выбросы CO и NOx, возможна установка газоходов, в том числе пластиковых, минимальной высоты.

Почему при строительстве индивидуальных источников тепла всё чаще отдаётся предпочтение каскадным котельным?. 2/2020. Фото 3

Отметим, что не каждое оборудование будет эффективно работать в каскадных котельных. Приведём основные эффекты от применения каскадной системы NAVIEN с учётом российской специфики.

Для потребителя

Для конечного потребителя это снижение расхода топлива до 30% и издержек на 65%, уменьшение потерь до 90%.

Улучшение технического сервиса

При увеличении потребности нагрева воды или отопления возможна установка дополнительного оборудования (модулей, котлов и водонагревателей) в том же помещении.

Удалённое обслуживание

Управление работой каскадной системы возможно на любом расстоянии посредством программного обеспечения.

Для строительной организации

Экономический эффект

1. Низкая цена оборудования по сравнению с объёмом используемой энергии на объекте заказчика.

2. Благодаря небольшому размеру легко транспортируется и монтируется в здании и экономит пространство.

3. Системы подходят для зданий различного назначения.

Выбор объёма тепла и улучшение санитарии

1. Выбор мощности модулей максимально соизмерим с объёмом тепла, рассчитанным при проектировании объекта.

2. Система ГВС не использует накопители, бойлеры.

Монтаж

1. Время монтажа значительно сокращается при применении готовых модулей каркасного типа.

2. Монтаж выполняется с помощью малого набора инструментов.

3. Использование лёгких ПВХ-систем дымоудаления.

Удобства

1. Каскадная система работает с низким уровнем шума.

2. Применение устройств автоматики для возможности удалённого контроля и регулирования каскадной системы на любом расстоянии.

Особенности конденсационного оборудования NAVIEN

Работа конденсационного оборудования NAVIEN (водонагреватели, котлы) эффективна, в первую очередь, за счёт использования технологии конденсации. Оборудование производится в большом количестве на автоматизированных заводах производителя в Южной Корее, вследствие чего на выходе потребитель получает изделия хорошего качества и по приемлемой цене. Кроме этого, конденсационное оборудование обладает следующими преимуществами:

1. Стадии монтажа просты и не занимают много времени.

2. Оборудование работает самостоятельно и удобно в эксплуатации.

3. Устанавливается в жилых домах, чем доказывается безопасность устройства.

4. Теплообменники сделаны из нержавеющей стали, устойчивой к коррозии.

5. Температура продуктов сгорания ниже +80°C, возможно использование негорючего материала поливинилхлорида (ПВХ) в системе дымоудаления.

6. Система автоматического контроля помогает легко настроить каскадную систему и управлять оборудованием.

Особенности каскадной системы NAVIEN

Каскадная система может сэкономить не только пространство установки оборудования. С помощью функции операционного контроля каскадного менеджера система интеллектуально реагирует на частичную тепловую нагрузку, что в итоге экономит потребителю также и финансовые средства. Кроме этого, каскадная система обладает преимуществами:

1. Повышается удобство управления котлом при помощи дистанционного управления.

2. Регулярно отправляется информация о состоянии работы.

3. Метод нагрева воды в системе ГВС без бойлера улучшает санитарные условия и уменьшает потерю тепла.

4. Благодаря небольшому размеру каскадных модулей легко транспортируется и устанавливается в котельной.

5. При увеличении тепловой нагрузки на объекте легко доукомплектовывается дополнительным оборудованием при необходимости.

6. Экономится пространство, требуемое для монтажа.
