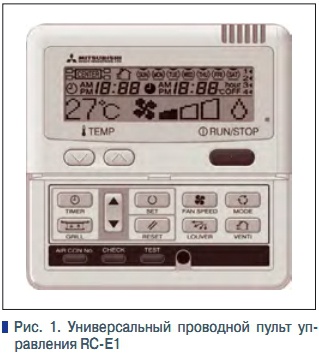

Рис. 1. Универсальный проводной пульт управления RC-E1

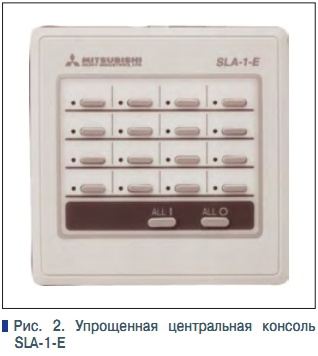

Рис. 2. Упрощенная центральная консоль SLA-1-E

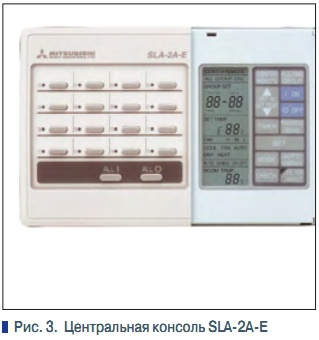

Рис. 3. Центральная консоль SLA-2A-E

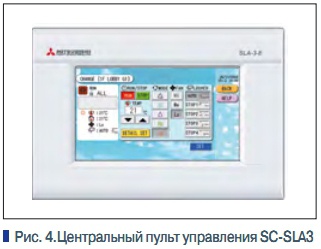

Рис. 4. Центральный пульт управления SC-SLA3

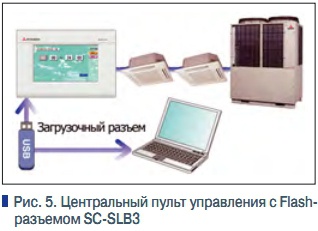

Рис. 5. Центральный пульт управления c Flash- разъемом SC-SLB3

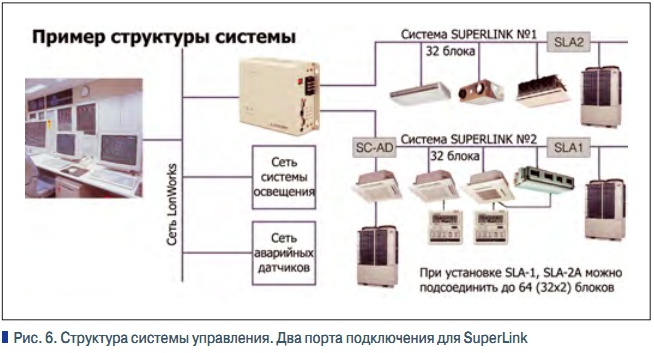

Рис. 6. Cтруктура системы управления. Два порта подключения для SuperLink

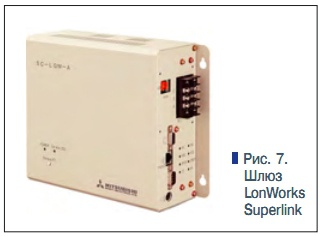

Рис. 7. Шлюз LonWorks Superlink

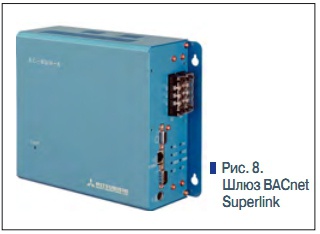

Рис. 8. Шлюз BACnet Superlink

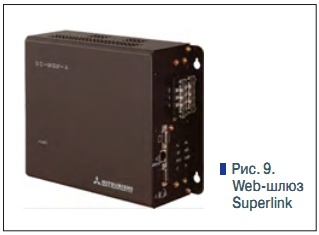

Рис. 9. Web-шлюз Superlink
Как известно, мультизональные системы кондиционирования с переменным расходом хладагента предназначены в первую очередь для нежилых, офисных зданий, включающих в себя множество помещений различной конфигурации и назначения. Разумеется, различны и теплоизбытки в этих помещениях, причем с течением времени они могут изменяться. Поэтому гибкость и разнообразие возможностей по управлению мультизональной системой имеет большое значение.
Кроме того, зачастую возникает необходимость в централизованном управлении, а также интеграции в уже существующую систему управления инженерным оборудованием здания. Японская корпорация Mitsubishi Heavy, выпускающая мультизональные системы КХ4 и KX6, предоставляет широкие возможности в этой области. Основой систем управления КХ4 и KX6 является так называемая шина Superlink. Это двунаправленная универсальная шина передачи данных между элементами VRF системы.
Такими элементами являются внешние и внутренние блоки, различные средства централизованного управления, шлюзы для интеграции системы в уже существующую систему управления зданием по одному из протоколов и т.д. Кроме того, в шину Superlink при помощи специальных адаптеров могут быть включены бытовые и полупромышленные сплит-системы, каждой из которых можно управлять индивидуально. Индивидуальное управление блоками возможно при помощи пультов двух видов:
- Универсальный проводной пульт управления RC-E1 (рис. 1) работает аналогично пультам бытовых кондиционеров. Кроме того, он имеет большой графический ЖК-дисплей, наглядно отображающий информацию о работе системы кондиционирования, а также коды ошибок в случае возникновения неисправности. Пульт управления имеет недельный таймер, который позволяет создавать точные графики включения/выключения кондиционера, свободно комбинируя и компонуя их в определенном временном периоде.
- Набор беспроводного, инфракрасного пульта управления RCD-KIT-HE (или RCN-T-W-E1 для внутренних блоков кассетного типа) состоит из собственно пульта и ИК-приемника, который может быть установлен в любом удобном месте. Пульт функционирует аналогично проводному, но не имеет возможности отображатькоды ошибок в случае неисправности.
Для осуществления централизованного управления внутренними блоками также существует большое количество аксессуаров:
- упрощенная центральная консоль SLA-1-E позволяет управлять 16-ю (рис. 2) внутренними блоками (только включение или выключение). Это удобное решение в случае, если основным способом управления являются индивидуальные пульты, а центральная консоль является дублирующей;
- центральная консоль SLA-2A-E (рис. 3) редоставляет более широкие возможности по управлению внутренними блоками (можно задавать температуру и режим работы индивидуально для каждого блока, объединять блоки в группы и т.д.). Имеется возможность блокировки отдельных функций индивидуальных пультов управления. Консоль снабжена большим ЖК-дисплеем, который служит для отображения информации о работе блоков, а также кодов ошибок в случае возникновения неисправностей;
- центральная консоль SC-SLA3 (SC-SLB3), рис. 4, работает на основе специальной версии Windows CE, снабжена цветным сенсорным (чувствительным к прикосновениям) экраном, который наглядно отображает всю информацию о работе системы и позволяет максимально комфортно управлять ею. Одна из ее версий — SC-SLB3 — дает возможность расчета энергопотребления блоков по специальному алгоритму, исходя из времени работы, мощности блоков и общего энергопотребления системы. Данная консоль может рассчитывать энергопотребление всей системы, отдельных блоков или групп блоков по желанию заказчика. Полученные данные можно сохранить на Flash-носитель (для этого в консоли имеется стандартный разъем USB) и перенести на ПК (рис. 5). Данные сохраняются в формате Excel. В остальном функциональность консоли аналогична SLA2-A-E, т.е. имеются возможности индивидуального управления внутренними блоками, объединения их в группы, устанавки различных таймеров и т.д.
Как уже отмечалось, шина Superlink является основой системы управления КХ4 и связывает между собой элементы системы, т.е. представляет собой внутренний протокол передачи данных. Одной шиной Superlink может быть связано до 48 элементов. В случае использования какой-либо из центральных консолей только 32 это обусловлено ограничениями на скорость передачи данных по шине. В новейшей системе KX6 количество этих элементов будет значительно увеличено.
Для связи шины Superlink с внешними протоколами и устройствами компания Mitsubishi Heavy Industries предлагает целый ряд устройств. Прежде всего, это шлюз SC-WGW-A (или его модификация SC-WGW-B), рис. 7, предназначенный для организации связи шины Superlink и подключенных к ней устройств (напомним, что это могут быть не только блоки мультизональных систем КХ4 и KX6) с персональным компьютером по LОN-протоколу.
Для управления системой установка специального программного обеспечения на компьютер не требуется, достаточно лишь браузера Internet Explorer. Все необходимое программное обеспечение уже встроено в сам шлюз. Оно позволяет управлять отдельными блоками, объединять их в группы, отслеживать параметры их работы, фиксировать неисправности и т.д. Шлюз SC-WGW-B дополнительно имеет функцию расчета энергопотребления с помощью отдельно подключаемых внешних цифровыхсчетчиков.
Данные об энергопотреблении сохраняются в формате Excel и могут быть переданы на ПК. Шлюзы SC-BGW-A и SC-LGW-A (рис. 8, 9) предназначены для организации связи шины Superlink и подключенных к ней устройств с сетями управления инженерным оборудованием здания по протоколам BACNet и LONWorks соответственно. Стандарты BACnet и LONWorks являются на сегодняшний день наиболее распространенными и представляют собой специализированный протокол передачи и обмена данных для автоматизации различного инженерного оборудования зданий и управляющих сетей.
Каждый из шлюзов имеет по два порта для подключения шины Superlink, таким образом, один шлюз может работать с 96 элементами системы (64 в случае использования центральных консолей), рис. 6. К элементам управления системой КХ4 (KX6) можно отнести также разъем стандарта RS-232 на наружных блоках. К этому порту можно при помощи стандартного кабеля подключить ПК и осуществлять мониторинг и диагностику системы.
Для этой цели компанией Mitsubishi Heavy Industries разработано специальное программное обеспечение. Оно позволяет осуществлять контроль всех параметров (около 70) работы системы. Кроме того, в случае возникновения неисправности можно получить запись значений параметров за определенное время до остановки системы, что очень удобно для определения причин неисправности. Таким образом, возможности управления системой КХ4 (KX6) весьма широки и соответствуют максимально широкому списку требований, которые могут предъявляться к системам управления современного здания.
