Сборные основания полов КНАУФ устраиваются из гипсоволокнистых, влагостойких листов (ГВЛВ) и являются быстромонтируемыми конструкциями, которые отвечают требованиям нормативной документации на полы. В общем случае работы по устройству сборного основания пола ведутся в следующем порядке: 1. Разметка уровня пола. 2. Укладка полиэтиленовой пленки (пароизоляции). 3. Крепление кромочной ленты по периметру ограждающих конструкций. 4. Укладка и нивелировка выравнивающего слоя сухой засыпки. 5. Укладка сборного основания пола (стяжки). Теплопроводность элемента стяжки или двух слоев гипсоволокнистых листов составляет 0,22-0,36 Вт/ м² °С. Масса 1 м² основания пола – не более 25 кг. Твердость по Бринеллю – не менее 20 МПа. Devimat™ – тонкий нагревательный кабель, закрепленный на полипропиленовой сетке с клеевой основой (DEVI 7-й год поставляет в Россию), устанавливают в слой плиточной мастики на уже собранное основание пола согласно рекомендациям КНАУФ. Это позволяет направить основной тепловой поток на нагрев напольного покрытия. Установленный devimat™ не увеличивает высоту конструкции и сохраняет структуру пола. При этом проектная высота пола может регулироваться толщиной подстилающего слоя сухой засыпки. В качестве напольных покрытий рекомендуется применять материалы с высокой теплопроводностью (керамическая плитка, природный и искусственный камень, линолеум без утепляющей подосновы и т.п.). Программа продукции нагревательных матов devimat™ включает две линии с удельными мощностями 100 и 150 Вт/м². Применяют два типа нагревательного кабеля С одножильный тип DSVF и двухжильный тип DTVF. Они имеют экранирующую оплетку и фторопластовую внутреннюю изоляцию. Установить секции нагревательных матов можно на площадь от 0,5 до 10 м². Площади больших размеров заполняют несколькими секциями. Выбор оборудования. Нужно определить, какой вид отопления необходим: полное отопление помещения или комфортный подогрев пола. От этого зависят основные параметры системы:

  • установленная удельная мощность Вт/м² ;
  • тип терморегулятора (управление по температуре воздуха либо по температуре пола).

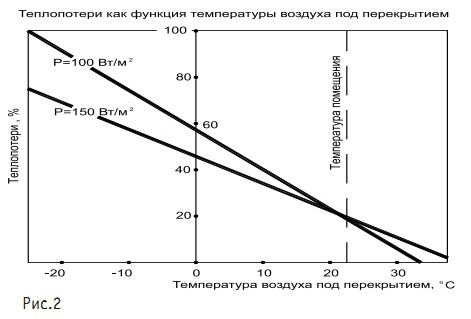

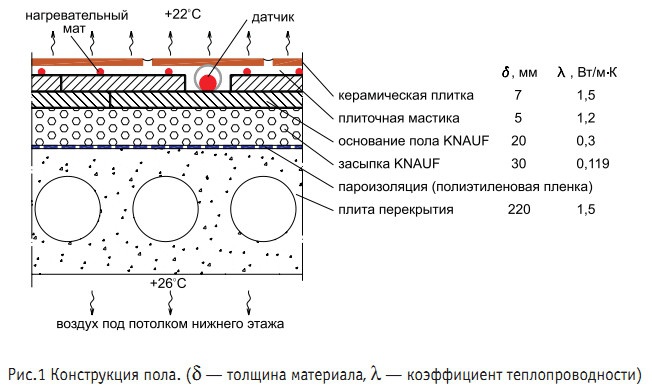

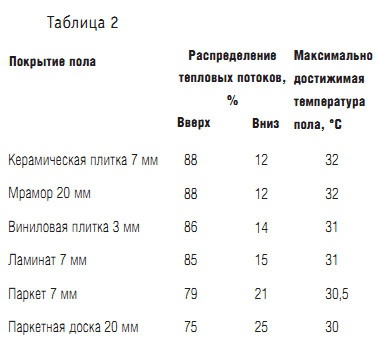

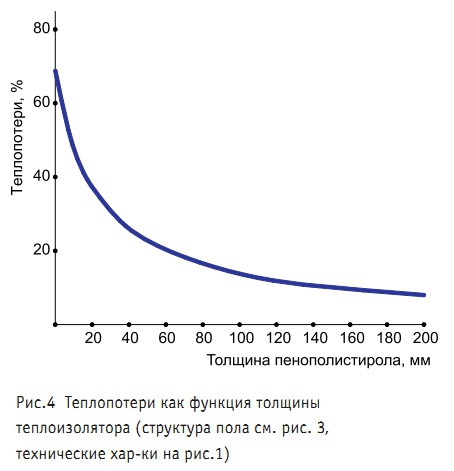

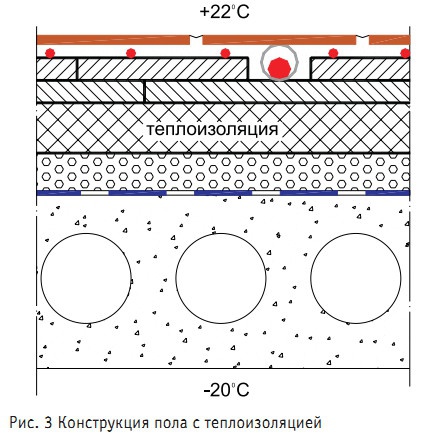

Следует помнить, что с помощью терморегулятора средняя тепловая мощность может быть понижена до необходимого уровня, однако, увеличить ее сверх установленной нельзя. Для конкретных условий тепловой расчет системы отопления должен проводить специалист, однако, полезно рассмотреть некоторые типичные случаи применения системы devimat™. Комфортный подогрев пола в помещении, находящемся над отапливаемым помещением. Требуется минимальная мощность подогрева и минимальная теплоизоляция пола. Рассмотрим рекомендуемую фирмой КНАУФ конструкцию пола с покрытием керамической плиткой и установленной системой devimat™, мощностью 100 Вт/м² (рис. 1). Как показывает моделирование потоков, потери тепла вниз составляют при этом 12%. Полезный тепловой поток вверх, равный 88 Вт/м², обеспечивает перепад между температурой поверхности плитки и температурой комнатного воздуха 9-10°С. Например при стандартной температуре +22°С в жилом помещении максимально достижимая температура пола составит +31...+32°С, что вполне достаточно для теплового комфорта. В этом случае можно обойтись без специальной теплоизоляции. Если в качестве покрытия используются материалы с низкой теплопроводностью, например, паркетная доска, потери тепла вниз возрастут до 25%, а максимальная температура поверхности пола упадет до 30°С. В табл. 2 приведены данные по тепловым потокам и максимальной температуре поверхности пола для некоторых типовых покрытий. При этом остальные параметры соответствуют указанным на рис. 1. Технические характеристики покрытий приблизительные. Более точный расчет должен основываться на данных, представленных производителем покрытия. Тепловое сопротивление покрытия пола над установленным devimatтм с кабелями тип DSVF и тип DTVF не должно превышать 0,125 м²К/Вт! Теплый пол над холодным помещением. Теплопотери сильно возрастают, если под перекрытием находятся холодные помещения или наружный воздух (например, если вы монтируете теплый пол на балконе). График на рис. 2 иллюстрирует эту ситуацию. Если теплопотери превышают 100%, это фактически означает отток тепла из теплого помещения в более холодное, несмотря на наличие нагревательного кабеля. В этом случае необходимо повышать теплоизолирующие свойства перекрытия. Иногда это можно сделать, увеличивая толщину засыпки. Существенно повысить теплоизолирующие свойства можно, используя такие эффективные теплоизоляторы как КНАУФ пенополистирол марки М-25 с l І 0,04. Пример конструкции пола с теплоизоляцией приведен на рис.3. Зависимость величины теплопотерь от толщины теплоизолятора в случае установки подогрева на балконе приведена на рис.4. Параметры системы кабельного обогрева и толщины теплоизоляции пола должны рассматриваться в комплексе. Правильный выбор параметров теплоизоляции и мощности кабельной системы позволит оптимизировать затраты на установку и эксплуатацию системы отопления и получить требуемый тепловой комфорт. Порядок работы по монтажу теплого пола с применением нагревательного мата devimat™ После того как выполнена сборка основания пола согласно рекомендациям КНАУФ, можно приступать к монтажу кабельной системы.

  • В первую очередь, необходимо установить датчик терморегулятора, размещаемый в смежных слоях стяжки из ГВЛВ и плиточной мастики. Датчик с подводящим проводом прокладывают в защитной пластиковой гофротрубке или тонкостенной медной трубке с наружным диаметром не более 12 мм, которая должна доходить до монтажной коробки терморегулятора, расположенного на стене.
  • Штробление стяжки допускается на глубину не более 10 мм с последующим заполнением оставшихся пустот плиточной мастикой.
  • На загрунтованное основание наклеивается devimat™. В местах поворота сетка надрезается со стороны открытой петли так, чтобы не повредить кабель.
  • На разложенный devimat™ наносится плиточный клей (плиточная мастика) и укладывается плитка. После укладки плитки необходимо проверить целостность нагревательной жилы и изоляции нагревательного кабеля.
  • После высыхания клея (см. рекомендации производителя) необходимо установить терморегулятор и произвести электрические соединения.

Согласно СНиП и ПУЭ установку и подключение должен производить квалифицированный электрик. Все операции по монтажу системы отопления достаточно просты. Тем не менее, от того, насколько правильно и аккуратно они выполнены, зависит, будет ли теплый пол безотказно работать многие годы, радуя Вас комфортным теплом. А сегодня специалисты DEVI говорят уже о 80-летнем сроке службы нагревательного кабеля deviflex™.
