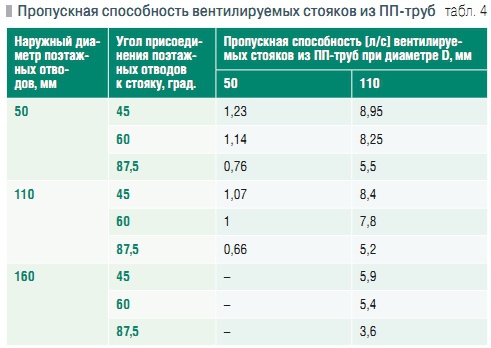

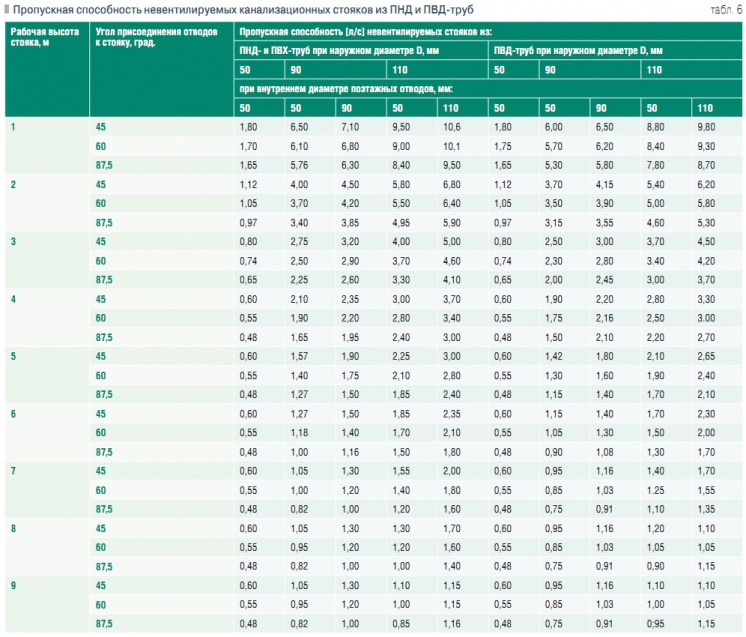

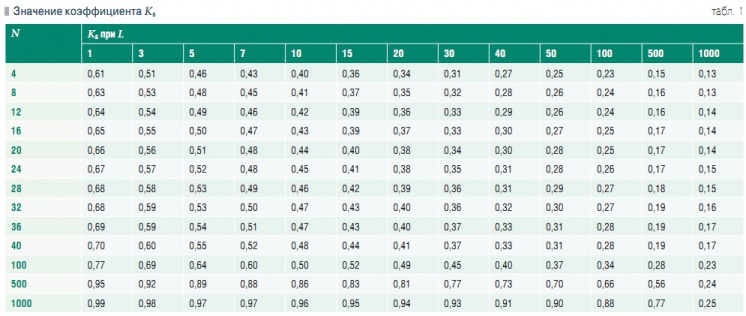

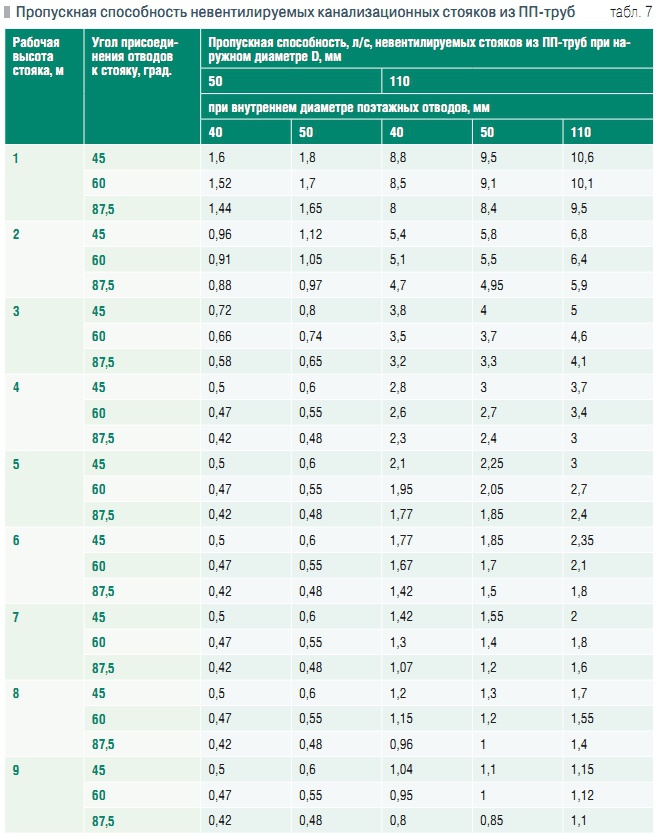

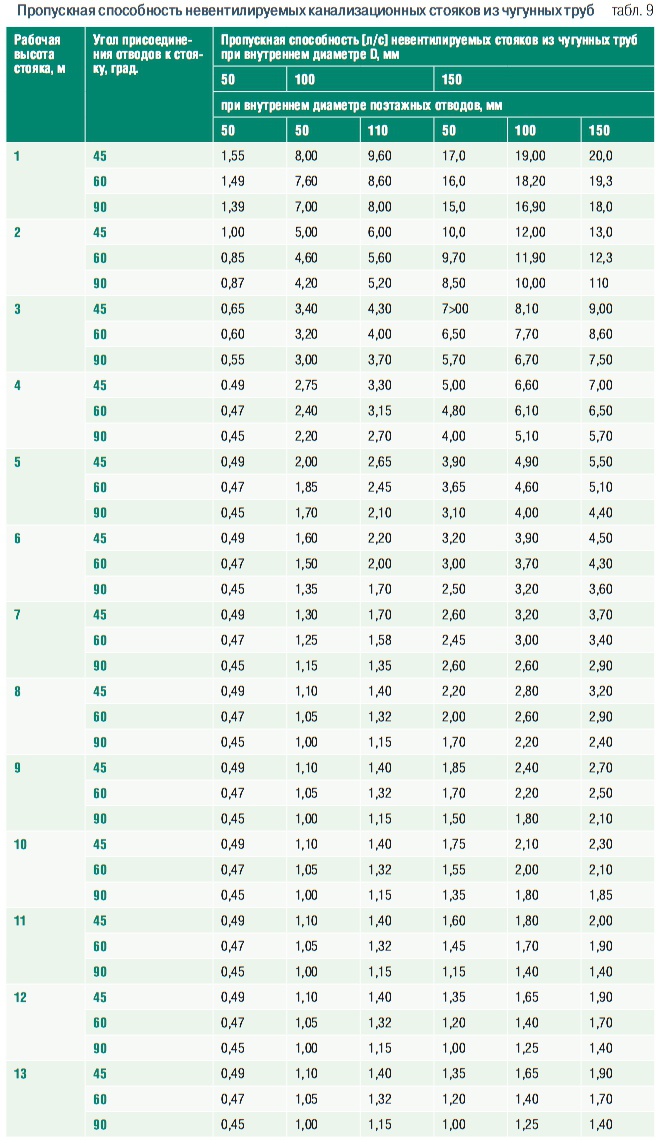

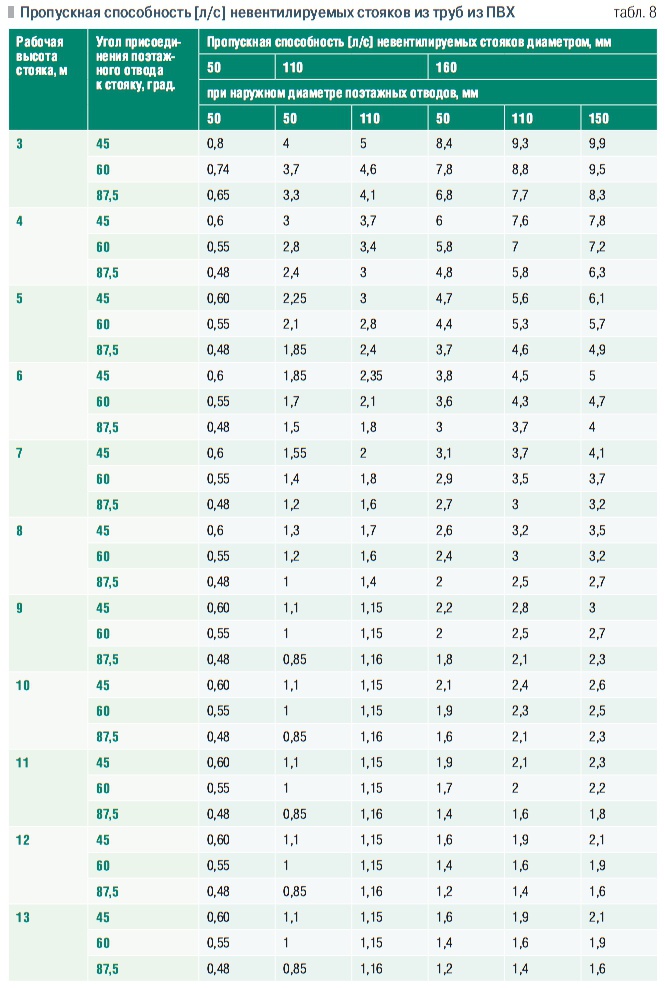

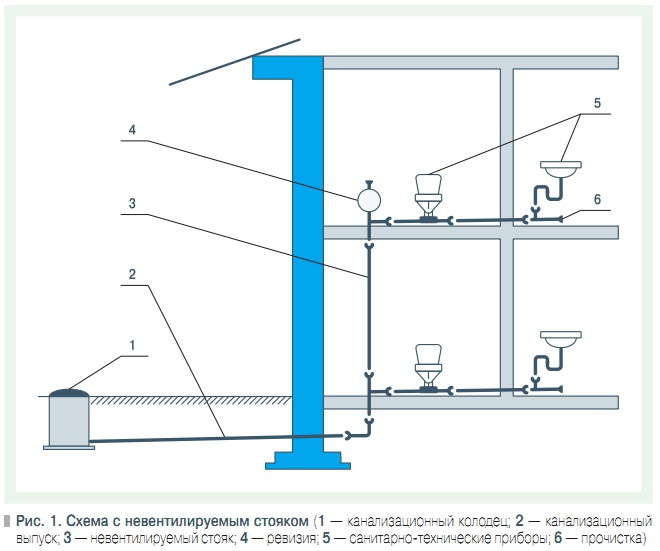

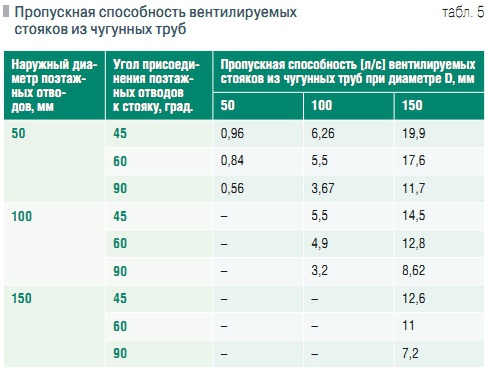

В этой связи перед проектировщиками встает сложная задача. Она связывается с выбором надежных и экономичных труб для устройства внутренней канализации как в малоэтажных, так и в высотных зданиях. Особенно сложно выбрать трубы для устройства вертикальных трубопроводов, ведь имеются трубы и чугунные, и поливинилхлоридные, и полиэтиленовые, и шумопоглощающие. А российского норматива до сих пор нет. Правда, есть наработки [2] по этому вопросу российского (советского) ученого, к.т.н. А.Я. Добромыслова, но, к большому нашему сожалению, самого Александра Яковлевича с нами больше нет. Сейчас совсем нередко, вопреки отечественным подходам [3], некоторыми проектировщиками стали использоваться отдельные положения из зарубежной практики, абсолютно без практической проверки в российских условиях. Остановимся на этом несколько подробнее. В общих случаях выбор труб для вертикальных трубопроводов (канализационных стояков) внутренней канализации зданий сводится к определению требуемых их внутренних диаметров по гидравлическим показателям. Определение указанного параметра производится согласно требованиям СП 40-102–2000 с учетом количества транспортируемых стоков и конструктивного решения узлов сопряжения канализационных стояков с поэтажными отводными трубопроводами с учетом показателей труб из любого материала (полимеров или чугуна), установленных в канализационной системе гидравлических затворов и возможного образования разрежений в стояках при движении по ним стоков. Расчетный расход стоков для стояка ВКЗ (внутренней канализации зданий): qст = qв + qпр, л/с, (1) где qв — расчетный расход воды на участке, л/с; qпр — максимальный секундный расход стоков от прибора с максимальным водоотведением (для жилых зданий — 1,6 л/с от смывного бачка унитаза), л/с. Расчетный расход стоков для горизонтального отводного трубопровода: где Qч — расчетный часовой расход стоков на расчетном участке, м3/ч; Ks — коэффициент осреднения расхода стоков в отводном трубопроводе; qo — расход стоков от прибора с максимальной емкостью (для туалетов, сблокированных с душевыми, в которых имеются ванны qo = 1,1 л/с от ванны емкостью 150– 170 л), л/с. Значение коэффициента Ks следует принимать (табл. 1) в зависимости от числа обслуживаемых санитарных приборов N и длины отводного трубопровода L — от последнего на расчетном участке стояка (прибора) до следующего присоединения стояка (прибора), или же, при отсутствии такого присоединения, до ближайшего канализационного колодца. Допустимая величина разрежений в вентилируемых и невентилируемых канализационных стояках из любых труб не должна превышать 0,9h3, где h3 — высота наименьшего из гидравлических затворов санитарно-технических приборов, мм. Величина разрежений в рассматриваемом вентилируемом канализационном стояке, мм вод. ст.: причем в данной формуле: ? — угол присоединения расчетного отвода к стояку, град.; Dст — внутренний диаметр стояка, м; dотв — внутренний диаметр расчетного поэтажного отвода, м; Lст — рабочая высота стояка, м. Под рабочей высотой канализационного стояка понимается часть стояка, по которой может транспортироваться сточная жидкость, расстояние от точки присоединения наиболее высоко расположенного санитарно-технического прибора (или группы приборов) до нижнего гиба стояка (точки перехода стояка в канализационный выпуск), т.е. участок стояка, по которому могут транспортироваться стоки. При 90Dст > Lст следует принимать 90Dст = Lст. При этом: а в другом случае, когда параметры ? = 90° и Dст = dотв: В качестве расчетного следует считать поэтажный трубопровод, присоединяющий к стояку диктующий санитарно-технический прибор. Диктующий санитарно-технический прибор — это прибор, стоки от которого учитываются при определении расчетного расхода по формулам (1) и (2). Пропускную способность канализационных вентилируемых стояков из различных труб Qвс [л/с] следует принимать с учетом их диаметра, а также следует учитывать диаметры поэтажных отводов (см. табл. 2–5). При этом следует иметь ввиду, что пропускная способность рассчитана для стояков с высотой Lст ? 90Dст и гидравлических затворов высотой 60 мм. При Lст < 90Dст табличные значения пропускной способности стояков следует увеличить в (90Dст/Lст)0,5 раз (Dст — внутренний диаметр стояка). При высоте гидрозатворов 50 мм пропускная способность стояков уменьшается в 1,1 раза. При высоте гидрозатворов 70 мм пропускная способность стояков увеличивается в 1,1 раза. Диаметр канализационного стояка должен быть не менее наибольшего диаметра поэтажных отводов, присоединенных к этому стояку. Вентилируемый стояк из любых труб следует выводить выше кровли здания на 0,15–0,3 м. В зданиях, имеющих эксплуатируемую кровлю, вытяжную часть допускается не устраивать. При этом необходимо обязательно объединять (в пределах чердака, технического этажа, под кровлей здания) не менее четырех канализационных стояков, либо устраивать общую вытяжную часть высотой не менее 3 м. Ее диаметр должен быть равен наибольшему диаметру объединяемых стояков независимо от количества приборов на расчетном участке. Диаметр вытяжной части канализационного стояка следует принимать равным диаметру сточной части стояка. Невентилируемый стояк должен заканчиваться прочисткой (ревизией), устраиваемой в направленном вверх раструбе тройника (крестовины), с помощью которого к стояку присоединяются наиболее высоко расположенные в здании санитарно-технические приборы (рис. 1). Величина разрежения в невентилируемом канализационном стояке: ?p = 0,31Vсм 4,3 мм вод. ст., (6) где Vсм — средняя скорость движения водовоздушной смеси, м/с: где Qэж — эжектирующая способность стоков, т.е. расход воздуха, увлекаемого в стояк движущейся в нем сверху вниз жидкостью, м3/с: где ? — угол присоединения диктующего поэтажного отвода к стояку, град.; ? — площадь живого сечения стояка, м: При проведении приближенных расчетов (с точностью до 15 %) ВКОЗ из любых труб значения Dр и Qв можно принимать по номограммам (рис. 2 и 3). При расчетной высоте гидравлических затворов 70 мм (50 мм) во внутренней канализации с невентилируемыми канализационными стояками из любых труб значения расходов (см. табл. 6–9), подсчитанных для высоты гидрозатворов 60 мм, следует увеличить (уменьшить) на 10 %. На вентилируемом и невентилируемом стояках через каждые три этажа следует устанавливать ревизии. Подбор параметров выпусков внутренней канализации (отводных горизонтальных трубопроводов от вертикальных стояков) из любых труб следует осуществлять путем их гидравлического расчета согласно СП 40-102–2000. При этом величины принятых параметров должны соответствовать условию: где V — средняя скорость движения стоков, м/с; h — заполнение трубопровода, мм; D — расчетный (внутренний) диаметр трубопровода, мм; A — параметр, учитывающий аккумулирующую способность горизонтального самотечного канализационного трубопровода и свойства материала труб — A = 0,5 для полимерных труб и A = 0,6 для труб из других материалов. При этом V ? 0,7 м/с, а наполнение h/D ? 0,3. Если из-за недостаточной величины расхода стоков выполнить условие формулы (10) не представляется возможным, то эти участки отводных трубопроводов следует считать безрасчетными. Их допускается прокладывать с минимальными уклонами, которые не должны быть менее 1/D — приблизительно 0,02 (для диаметра 50 мм), 0,011 (для диаметра 90 мм), 0,01 (для диаметров 100–110 мм) и 0,006 (для диаметра 160 мм). Правильное использование изложенных подходов к выбору труб для вертикальных канализационных трубопроводов должно способствовать успешному решению задач, поставленных президентами России В.В. Путиным и Д.А. Медведевым, и, кроме того, будет достойным памяти нашего коллеги Александра Яковлевича Добромыслова. ? 1. Отставнов А.А. К реализации президентской строительной программы // Сантехника, №1/2006. 2. Добромыслов А.Я. Расчет и конструирование систем канализации зданий. — М.: Стройиздат, 1978. 3. Стандарт организации «СантехНИИпроект» СТО 024947335.2-01–2006. — М., 2006.
