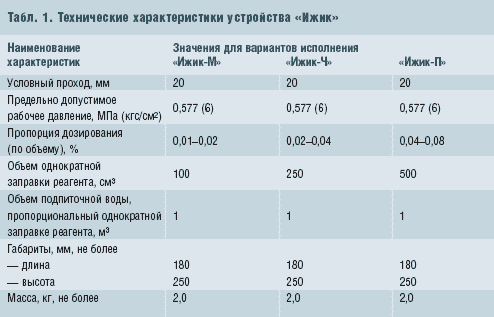

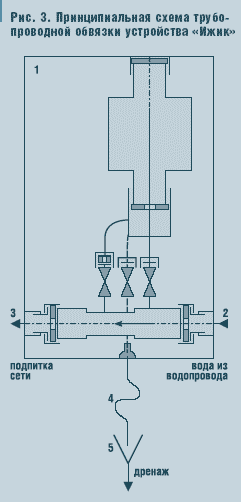

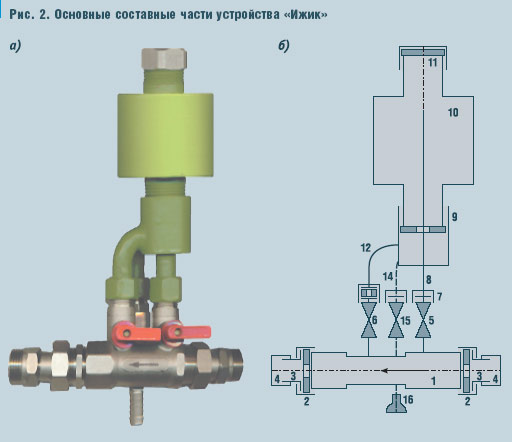

Устройства дозирования жидких реагентов «Ижик» (рис. 1) предназначены для осуществления дозирования жидких реагентов в подпиточную воду локальных закрытых (не имеющих открытого водоразбора) тепловых сетей. Изделия могут использоваться для дозирования ингибиторов коррозии, ингибиторов накипеобразования, реагентов для химического обескислороживания, комплексонов для отмывки теплотехнического оборудования и пр. Отличительные особенности «Ижиков» — компактность, малогабаритность, простота в обслуживании и эксплуатации, надежность. «Ижики» наиболее целесообразно использовать в теплоэнергетических системах с небольшими значениями объема подпитки (до 1 м3/нед.) — котельных малой мощности, отопительных системах коттеджей, загородных домов, лагерей и др. Дозирующие устройства выпускаются в трех исполнениях: «Ижик-М», «Ижик-Ч» и «Ижик-П», технические характеристики которых приведены в табл. 1. Изделия предназначены для эксплуатации в закрытых отапливаемых помещениях в макроклиматических районах с умеренным и холодным климатом. «Ижики» успешно эксплуатируются при значениях рабочего давления в системе, не превышающих 0,577 МПа (6 кгс/см2). Устройства дозирования реагентов «Ижик» компактны: длина — не более 180 мм, высота — не более 250 мм, масса — до 2 кг. Для изготовления «Ижиков» используется нержавеющая сталь, отдельные бронзовые детали изделий хромированы. Интервал допустимых температур реагента в контейнере и подпиточной воды в трубопроводе — от +5 до +95°С. Применяемый для обработки воды реагент может иметь значение рН от 1 до 12. Основные составные части устройства показаны на рис. 2, а. Изделие включает корпус соплового устройства 1 с расположенным внутри него сопловым устройством (трубкой переменного сечения). Корпус соплового устройства соединяется с трубопроводами водоснабжения и подпитки тепловой сети при помощи штуцеров-«американок» 2 с резьбовыми муфтами 3, имеющими наружную трубную резьбу 1/2?. Для возможности монтажа в трубопровод с условным проходом 3/4??изделие комплектуется переходными муфтами 4, имеющими наружную резьбу 3/4?. Сопловое устройство имеет два отвода, присоединенных к различным его сечениям. Эти отводы снабжены шаровыми кранами 5 и 6. Кран 5 соединен с большим сечением соплового устройства. Посредством штуцерного соединения 7 он соединен с плюсовой импульсной трубкой 8. Плюсовая импульсная трубка проходит через коннектор 9 и доходит до верха контейнера 10. Резьбовая горловина контейнера закрыта крышкой 11. К нижней части коннектора 9 присоединена минусовая импульсная трубка 12. Посредством штуцерного соединения 13, внутри которого заключен калиброванный жиклер, она присоединена к крану 6, который соединен с меньшим сечением соплового устройства. К коннектору присоединена также дренажная трубка 14, которая соединена с дренажным краном 15, снабженным штуцером 16 для соединения с гибким дренажным рукавом. Принцип действия изделия иллюстрируется схемой, показанной на рис. 2, б. Поток воды движется по сопловому устройству, установленному в корпусе 1 и имеющему переменное сечение. При этом в соответствии с уравнением Бернулли в большем сечении потока пьезометрическое давление воды больше, чем в меньшем сечении. Перепад давления пропорционален квадрату расхода среды в магистральном потоке и разности обратных биквадратов радиусов меньшего и большего сечений. Этот перепад давления отбирается при помощи двух импульсных трубок, примыкающих при посредстве кранов 5 и 6 к большему и меньшему сечениям соплового устройства. Плюсовая (несущая большее давление) импульсная трубка 8 проходит от крана 6 в верхнюю часть контейнера 10. Минусовая (несущая меньшее давление) импульсная трубка 12 соединяет кран 6 с коннектором 9 и, тем самым, с нижней частью контейнера 10. Таким образом, реагент в контейнере 10 находится под действием перепада давления, возникшего между различными сечениями соплового устройства. Этот перепад давления понуждает реагент истекать по минусовой импульсной трубке в поток воды. Между минусовой импульсной трубкой 12 и краном 6, в корпусе штуцерного соединения 13, установлен калиброванный жиклер. Подача реагента при истечении через жиклер пропорциональна квадратному корню из перепада давления на жиклере. В результате подача жидкого реагента прямо пропорциональна расходу воды в магистральном потоке. Дренажная трубка 14 с краном 15 и штуцером 16 предназначена для выпуска воды, скапливающейся в контейнере 10 по израсходовании реагента. Устройство дозирования устанавливают в разрыв трубопровода подпитки таким образом, чтобы вода, поступающая для подпитки закрытой тепловой сети из системы водоснабжения, проходила через изделие в направлении, указанном стрелкой, и поступала в тепловую сеть. К штуцеру дренажного крана присоединяют гибкий рукав, который подводят к сливу канализационной сети. Принципиальная схема трубопроводной обвязки изделия показана на рис. 3. Для обеспечения необходимой концентрации реагента в системе следует правильно рассчитать количество реагента, заливаемого в резервуар, а в процессе эксплуатации вести учет воды в линии подпитки при помощи счетчика подпитки тепловой сети. Заданная концентрация реагента в тепловой сети определяется водно-химическим режимом тепловой сети, разработка которого должна проводиться специализированной научно-технической организацией. Объем подпиточной воды, по истечении которого производится повторная заправка контейнера реагентом, принимается, как правило, равным 1–2 м3. После прохождения заданного количества воды через трубопровод должно быть достигнуто полное израсходование реагента из резервуара. Полноту израсходования реагента определяют, кратковременно открывая дренажный кран. При этом в жидкости, стекающей из дренажного крана, не должно присутствовать реагента. Освоив выпуск надежных и недорогих устройств «Ижик» для дозирования реагентов, ООО НПЦ «ХИТ» сделало шаг к насыщению российского рынка простым и экономичным оборудованием для водоподготовки. ТАБЛИЦЫ:1~1~; РИСУНКИ:2~2~;3~3~;
