На сегодняшний день наиболее распространёнными потребителями тепловой и электрической энергии в современных административных и общественных зданиях являются системы вентиляции и кондиционирования воздуха. При проектировании современных зданий общественного и административного назначения для снижения энергопотребления в системах вентиляции и кондиционирования воздуха [1, 2] имеет смысл особое предпочтение уделять снижению мощности на стадии получения технических условий и уменьшению эксплуатационных затрат. Сокращение эксплуатационных затрат наиболее важно для собственников объектов или арендаторов. Известно много готовых способов и различных мероприятий — по снижению энергозатрат в системах кондиционирования воздуха [1, 3], но на практике выбор энергоэффективных решений очень сложен.

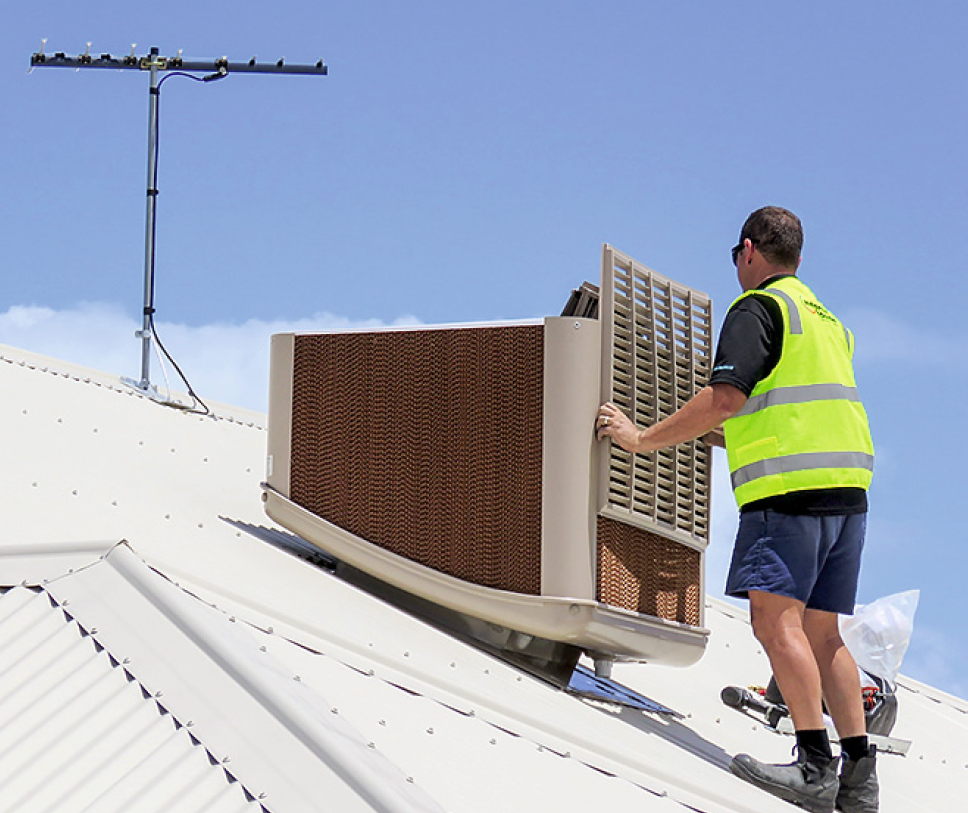

Энергоэффективность в системах кондиционирования воздуха с применением испарительного охлаждения. 8/2018. Фото 1

Одни из многих систем вентиляции и кондиционирования воздуха, которые можно отнести к энергоэффективным системам, — это рассмотренные в данной статье системы кондиционирования воздуха с испарительным охлаждением.

Они применяются в жилых, общественных, производственных помещениях. Процесс испарительного охлаждения в системах кондиционирования обеспечивают форсуночные камеры, плёночные, насадочные и пенные аппараты. Рассматриваемые системы могут иметь прямое, косвенное, а также двухступенчатое испарительное охлаждение.

Из приведённых вариантов наиболее экономичным оборудованием для охлаждения воздуха являются системы с прямым охлаждением. Для них предполагается использование стандартной техники без применения дополнительных источников искусственного холода и холодильного оборудования.

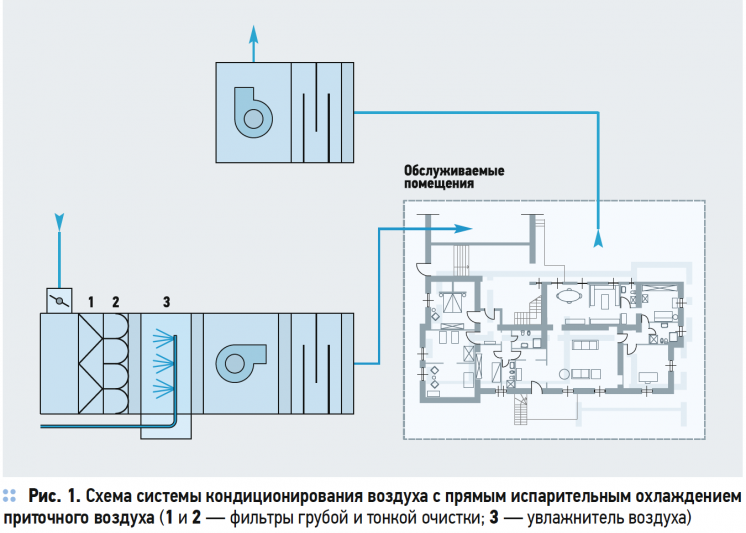

Принципиальная схема системы кондиционирования воздуха с прямым испарительным охлаждением представлена на рис. 1.

Схема системы кондиционирования воздуха с прямым испарительным охлаждением приточного воздуха

К преимуществам таких систем можно отнести минимальные затраты на обслуживание систем при эксплуатации, а также надёжность и конструктивную простоту. Их основные недостатки — невозможность поддержания параметров приточного воздуха, исключение рециркуляции в обслуживаемом помещении и зависимость от внешних климатических условий.

Энергозатраты в таких системах сводятся к перемещению воздуха и рециркуляционной воды в адиабатических увлажнителях, установленных в центральном кондиционере [3, 4]. При использовании адиабатического увлажнения (охлаждения) в центральных кондиционерах требуется использовать воду питьевого качества. Применение таких систем может ограничиваться в климатических зонах с преобладающим сухим климатом.

Областями применения систем кондиционирования воздуха с испарительным охлаждением являются объекты, которые не требуют точного поддержания тепловлажностного режима. Обычно они находятся в ведении предприятий различных отраслей промышленности, где необходим дешёвый способ охлаждения внутреннего воздуха при высокой теплонапряжённости помещений [5].

Следующий вариант экономичного охлаждения воздуха в системах кондиционирования — использование косвенного испарительного охлаждения.

Система с таким охлаждением [6, 7] чаще всего применяется в тех случаях, когда параметры внутреннего воздуха невозможно получить используя прямое испарительное охлаждение, увеличивающее влагосодержание приточного воздуха. В «косвенной» схеме приточный воздух охлаждается в теплообменном аппарате рекуперативного или регенеративного типа, контактирующего со вспомогательным потоком воздуха, охлаждаемым испарительным охлаждением.

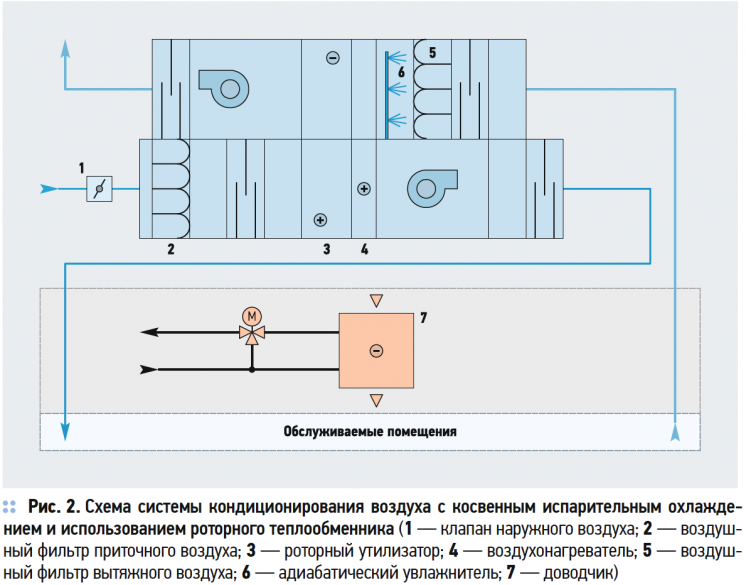

Схема системы кондиционирования воздуха с косвенным испарительным охлажде- нием и использованием роторного теплообменника

Вариант схемы системы кондиционирования воздуха с косвенным испарительным охлаждением и использованием роторного теплообменника представлен на рис. 2. Схема СКВ с косвенным испарительным охлаждением и применением теплообменников рекуперативного типа показана на рис. 3.

Системы кондиционирования воздуха с косвенным испарительным охлаждением применяются, когда требуется подавать приточный воздух без осушения. Требуемые параметры воздушной среды поддерживают местные доводчики, установленные в помещении. Определение расхода приточного воздуха осуществляется в санитарными нормами, либо по воздушному балансу в помещении.

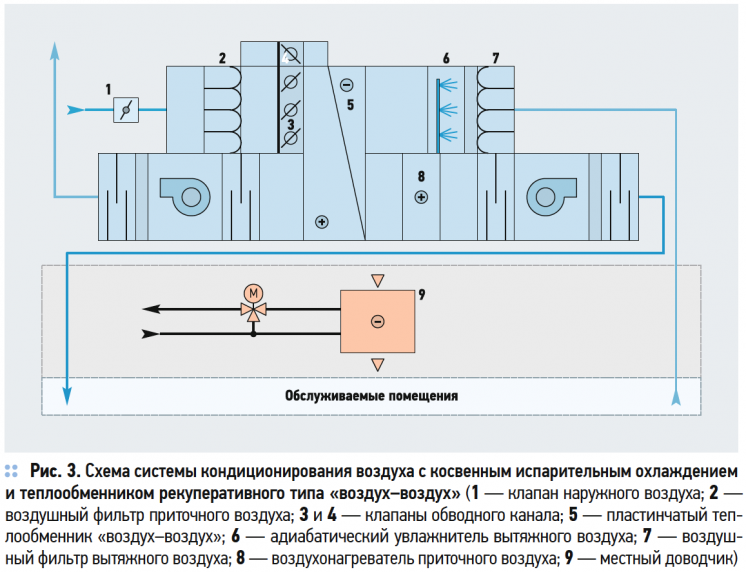

Схема системы кондиционирования воздуха с косвенным испарительным охлаждением и теплообменником рекуперативного типа «воздух–воздух»

В системах кондиционирования воздуха с косвенным испарительным охлаждением в качестве вспомогательного используется либо наружный, либо вытяжной воздух. При наличии местных доводчиков последнему отдаётся предпочтение, так как он повышает энергетическую эффективность процесса. Необходимо отметить, что использование вытяжного воздуха в качестве вспомогательного не допускается при наличии ядовитых, взрывоопасных примесей, а также высокого содержания взвешенных частиц, загрязняющих поверхность теплообмена.

Наружный воздух в качестве вспомогательного потока используется в том случае, когда недопустимо перетекание вытяжного воздуха в приточный через неплотности теплообменника (то есть теплоутилизатора).

Вспомогательный поток воздуха перед подачей на увлажнение очищают в воздушных фильтрах. Схема системы кондиционирования воздуха с регенеративными теплообменниками обладает большей энергетической эффективностью и меньшей стоимостью оборудования.

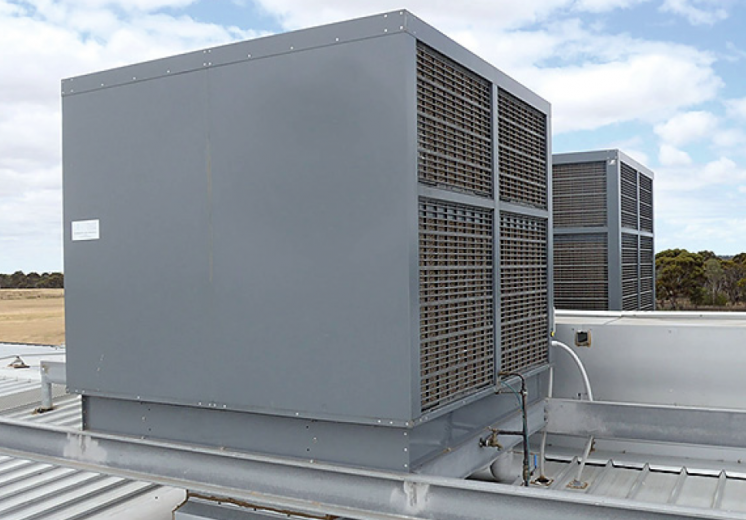

Энергоэффективность в системах кондиционирования воздуха с применением испарительного охлаждения. 8/2018. Фото 2

При проектировании и выборе схем систем кондиционирования воздуха с косвенным испарительным охлаждением требуется учитывать мероприятия по регулированию процессов утилизации теплоты в холодный период года с целью исключения обмерзания теплообменников [8]. Следует предусматривать догрев вытяжного воздуха перед утилизатором, обвод части приточного воздуха в пластинчатом теплообменнике и регулирование частоты вращения в роторном утилизаторе.

Использование данных мероприятий позволит исключить обмерзание теплообменников. Также в расчётах при использовании вытяжного воздуха в качестве вспомогательного потока необходимо проверять систему на работоспособность в холодный период года.

Ещё одна из энергоэффективных систем кондиционирования воздуха — система с двухступенчатым испарительным охлаждением. Охлаждение воздуха в данной схеме предусматривается в два этапа: прямым испарительным и косвенно-испарительным методами.

«Двухступенчатые» системы предусматривают более точную регулировку параметров воздуха при выходе из центрального кондиционера. Такие системы кондициониования воздуха применяются в случаях, когда требуется более глубокое охлаждение приточного воздуха по сравнению с охлаждением в прямом или косвенном испарительном охлаждении.

Охлаждение воздуха в двухступенчатых системах предусматривают в регенеративных, пластинчатых утилизаторах или же в поверхностных теплообменниках промежуточным теплоносителем с помощью вспомогательного потока воздуха — в первой ступени. Охлаждение воздуха в адиабатических увлажнителях — во второй ступени. Основные требования к вспомогательному потоку воздуха, а также к проверке работы СКВ в холодный период года аналогичны применяемым к схемам СКВ с косвенным испарительным охлаждением.

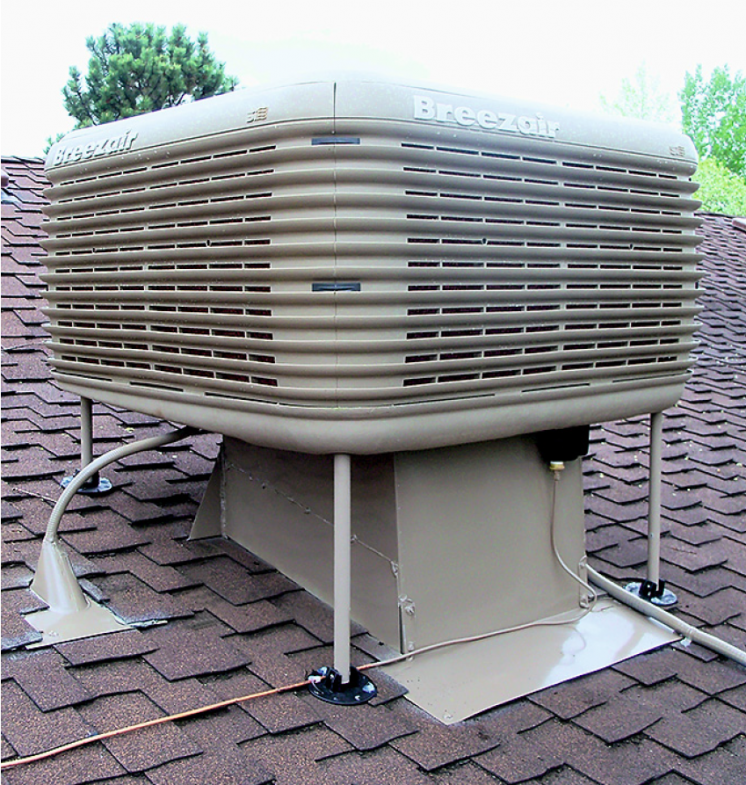

Энергоэффективность в системах кондиционирования воздуха с применением испарительного охлаждения. 8/2018. Фото 3

Применение систем кондиционирования воздуха с испарительным охлаждением позволяет достичь лучших результатов, которые невозможно получить при использовании холодильных машин.

Применение схем СКВ с испарительным, косвенным и двухступенчатым испарительным охлаждением позволяет в некоторых случаях отказаться от использования холодильных машин и искусственного холода, а также значительно снизить холодильную нагрузку.

За счёт использования трёх этих схем часто достигается энергоэффективность обработки воздуха, что очень важно при проектировании современных зданий.

История систем испарительного охлаждения воздуха

На протяжении веков цивилизации находили оригинальные методы борьбы со зноем на своих территориях. Ранняя форма охлаждающей системы — «ловец ветра» — была изобретена много тысяч лет назад в Персии (Иран). Это была система ветряных валов на крыше, которые улавливали ветер, пропускали его через воду и задували охлаждённый воздух во внутренние помещения. Примечательно, что многие из этих зданий также имели дворы с большими запасами воды, поэтому, если не было ветра, то в результате естественного процесса испарения воды горячий воздух, поднимаясь вверх, испарял воду во дворе, после чего уже охлаждённый воздух проходил через здание. В наши дни Иран заменил «ловцов ветра» на испарительные охладители и широко их использует, а иранский рынок за счёт сухого климата достигает оборота в 150 тыс. испарителей в год.

В США испарительный охладитель в XX веке был объектом многочисленных патентов. Многие из них, начиная ещё с 1906 года, предлагали использовать древесную стружку как прокладку, переносящую большое количество воды при контакте с движущимся воздухом и поддерживающую интенсивное испарение. Стандартная конструкция из патента 1945 года включает водяной резервуар (обычно оснащённый поплавковым клапаном для регулировки уровня), насос для циркуляции воды через прокладки из древесных стружек и вентилятор для подачи воздуха через прокладки в жилые помещения. Эта конструкция и материалы остаются основными в технологии испарительных охладителей на юго-западе США. В этом регионе они дополнительно используются для увеличения влажности.

Испарительное охлаждение было распространено в авиационных двигателях 1930-х годов, например, в двигателе для дирижабля Beardmore Tornado. Эта система была использована для уменьшения или полного исключения радиатора, который в ином случае мог бы создать существенное аэродинамическое сопротивление. Внешние приборы испарительного охлаждения устанавливались на некоторые автомобили для охлаждения салона. Зачастую они продавались как дополнительные аксессуары. Использование приборов испарительного охлаждения в автомобилях продолжалось до тех пор, пока не приобрело широкое распространение парокомпрессионное кондиционирование воздуха.

Принцип испарительного охлаждения отличается от того, на котором работают аппараты парокомпрессионного охлаждения, хотя они также требуют испарения (испарение является частью системы). В парокомпрессионном цикле после испарения хладагента внутри испарительного змеевика, охлаждающий газ, сжимается и охлаждается, под давлением конденсируясь в жидкое состояние. В отличие от этого цикла, в испарительном охладителе вода испаряется только один раз. Испарённая вода в охладительном приборе выводится в пространство с охлаждённым воздухом. В градирне испарившаяся вода уносится потоком воздуха.
