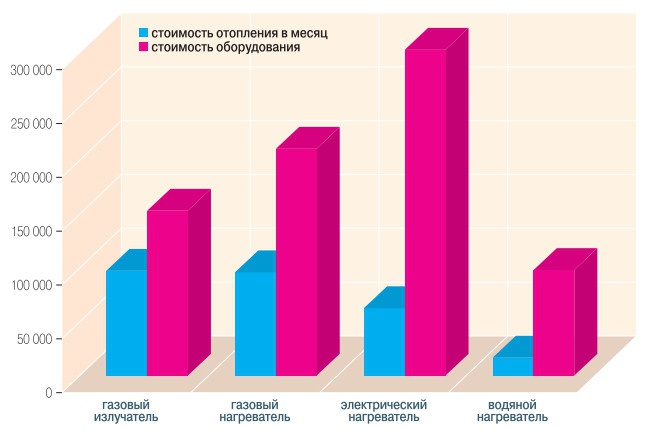

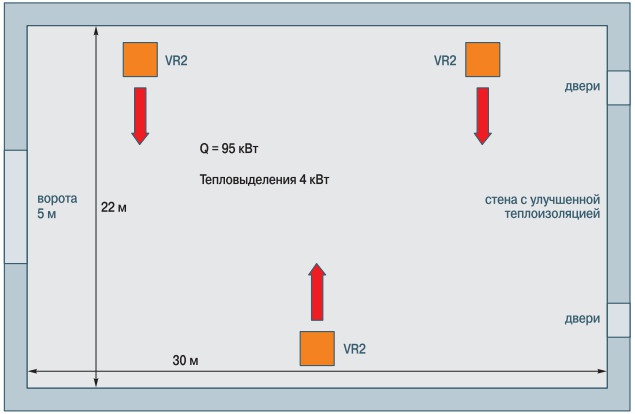

Отопление водяными приборами водой из водогрейного котла Характеристика объекта: ? дxшxв: 30x22x7 м; ? расчетная зимняя температура — –18 °C; ? температура теплоносителя — 70/50 °C; ? температура помещения — 14 °C; ? помещение имеет хорошую изоляцию. Тепловыделения в помещении при трехсменной работе: ? освещение 2 кВт x24 ч = 48 кВт•ч; ? механическое оборудование, выделяющее тепло 1 кВт x24 ч = 24 кВт•ч; ? пятеро работников на легкой работе, 200 Вт/чел, 1 кВт x24 ч = 24 кВт•ч. Тепловыделения в помещении в течении суток в помещении: 96 кВт•ч. Расчетная потребность в тепле для поддержания требуемой температуры в помещении (цехе) с повышенной тепловой изоляцией ограждающих конструкций равна 95 кВт. Оборудование, освещение выделяют тепла 4 кВт•ч. На эту величину подвод тепла на отопление может быть уменьшен. Для отопления данного цеха можно использовать пять аппаратов Volcano VR1, каждый из которых на 4-й скорости вентилятора имеет тепловую мощность 17,9 кВт. Или три аппарата Volcano VR2, имеющих тепловую мощность по 29,8 кВт на 4-й скорости. В этом случае стоимость оборудования с автоматикой составит около 107 276 руб., а стоимость котла на угле — около 74 627 руб. Так как обслуживание оборудования не требует персонала, то стоимость эксплуатации и осмотров стремится к нулю. Система отопления газовыми излучателями (одноступенчатые излучающие трубы) Отопление газовыми излучателями требует длинных излучающих трубшин и протяжки их поперек зала цеха. Каждая труба должна иметь длину около 18,5 м и мощность 30 кВт. Требуется смонтировать три трубы. Край трубы должен быть смонтирован на расстоянии около 7,5 м от края стены. Расстояние между трубами-шинами будет 7,5 м. Общая мощность нагревания — около 90 кВт, это должно покрывать тепловые потребности цеха. Каждая труба-шина потребляет 2,6 кг газа-пропана в час. Три трубы — около 7,8 кг/ч пропана. Недостатком такого отопления является монтаж и обслуживание газовых труб в потолочном пространстве. Далее. Требуется отвод сгоревшего газа и поставка свежего воздуха в помещение для дыхания и сгорания газа. Если это зима, то воздух входит холодным и его надо подогревать. Усложняется система безопасности помещения и работающих в ней людей. Кратность воздухообмена должна быть выше, чем при водяном отоплении, из-за наличия в нем газа. Стоимость оборудования и его обслуживания возрастают. Увеличивается число осмотров газового оборудования, которые осуществляет специализированная фирма. Водяные нагреватели не требуют практически никакого обслуживания. Лишь периодически их нужно обдувать сжатым воздухом. Однако это производится нечасто, т.к. на теплообменниках при постоянной эксплуатации практически не откладывается пыль. Стоимость газовых излучателей нагревателей составляет около 140 тыс. руб. Система отопления электрическими излучателями Такая система, как известно, самая дорогая. Часто мы слышим в рекламе, что электрическое нагревание является «экологически чистым и удобным», т.к. оно не выделяет продуктов сгорания. Это так. Но известно, что для выработки 1 кВт•ч электроэнергии на тепловой электростанции требуется почти 3 кВт•ч тепловой энергии. Это очень значительная величина. При подборе котла для нашего оборудования можно принять КПД 66 % (на твердом топливе!). При этом эмиссия продуктов сгорания будет на треть меньше, чем при выработке 1 кВт•ч электрической энергии. Действительно, что отопление электрической энергией имеет КПД почти 100 %, т.к. все тепло, выделяющееся на нагревателе, идет на отопление. Но стоимость 1 кВт• ч этого тепла будет на 2?3 выше, чем тепла полученного для воды в газовом котле. Применение электрических излучателей для обеспечения 90 кВт мощности отопления требует мощных кабелей. Это увеличивает стоимость инвестиций. Кроме этого питания в помещении имеется система питания освещения и механического оборудования. Все усложняется! Такое потребление электроэнергии может потребовать создания своей подстанции. Все изложенное сразу вычеркивает из списка конкурентов нашего оборудования указанный метод отопления помещения. Если один нагреватель имеет мощность 3 кВт, то их требуется всего 30 шт.! Стоимость огромна. Кроме того, для электрообогрева потребуется подключение трехфазных кабелей на ток 220 А. Стоимость только нагревательных приборов составляет 298,5 тыс. руб. Система обогрева газовыми нагревателями Газовое отопление, как и газовые излучатели, в случае применения сжиженного или природного газа требует создания системы отведения продуктов сгорания топлива (газа) из помещения. Это каналы и газоходы. Воздух для сгорания забирается из самого помещения. Требуется создать при этом систему вентиляции и обеспечения воздухом горелок. В зимний период приход холодного наружного воздуха в помещение вместо ушедшего на сгорание газа создает дополнительную потребность в обогреве из-за снижения температуры внутреннего воздуха. Газовые нагреватели работают по тому же принципу, что и водяные. Они отличаются только видом теплоносителя. Однако газовые нагреватели взрывоопасны и требуют выполнения специальных требований при регистрации, монтаже и эксплуатации. Открытое пламя требует контроля запыленности атмосферы помещения, т.к. возрастает опасность взрыва. Для водяных нагревателей все проще. Запыленность в помещении может только несколько снизить тепловую мощность аппарата. Они монтируются в любой точке помещения. Для газовых нагревателей следует монтировать вентиляторы с электропитанием для подачи воздуха для горения и удаления продуктов сгорания. Это повышает стоимость эксплуатации газовых нагревателей по сравнению с излучающими газовыми нагревателями. Стоимость газовых нагревателей для рассматриваемого случая составляет около 224 тыс. руб. Таким образом, все говорит о преимуществах использования для отопления водяных нагревателей. Стоимость наиболее привлекательна. Водяное отопление не требует сложных монтажных работ, нужны всего три точки для подключения аппаратов. Электропитание для трех аппаратов Volcano требует максимально 9 А, что обеспечивается однофазным питанием. Применение термостата позволяет поддерживать постоянно требуемую температуру воздуха, и это снижает расходы на эксплуатацию отопительной системы. Монтаж трех аппаратов дает возможность равномерно обогревать весь объем помещения. Размещение их на высоте 6 м позволяет использовать аппараты как дестрификаторы. Равномерные температуры в помещении создают ощущение комфорта, а все оборудование и продукция имеют одинаковую температуру. Стоимость аппаратов Volcano вместе с автоматикой составляет около 107 тыс. руб. Суммирование стоимости отопления (руб/кВт•ч): ? Газовые излучатели и газовые теплообменники; 1 кВт•ч тепла при использовании жидкого пропана стоит 3 руб. ? Электрические излучатели; 1 кВт тепла с применением электроэнергии (круглосуточный тариф) стоит 2,16 руб. ? Водяные нагреватели; 1 кВт•ч тепла, выработанного котлом на твердом топливе, стоит 88 коп. Принимая среднемесячное потребление тепла в отопительном периоде на уровне 26 тыс. кВт•ч, можно рассчитать стоимости отопления помещения различными способами. Газовые излучатели потребуют 86,5 тыс. руб., газовые нагреватели — на 392 руб. больше. Электронагреватели потребуют в месяц 56,2 тыс. руб. Водяные нагреватели — 22,9 тыс. руб. плюс стоимость электроэнергии для вращения вентиляторов на 4-й скорости — 392 руб. Итого, применение Volcano потребует 23,2 руб/ мес., а это всего лишь 25 % от стоимости отопления другими рассмотренными способами. Эти стоимости не учитывают расходы на эксплуатацию, т.е. затраты на поддержание оборудования в рабочем состоянии. Для нагревателей это стоимость работ по очистке, обдувке, опорожнению от воздуха, сливу воды. Дополнительно следует учесть расходы на оплату эксплуатации котла на твердом топливе. Для излучателей и газовых нагревателей необходимы расходы на осмотры и сервисыгазового оборудования, очистку газоходов, затраты на доставку газа. Электрическое отопление нуждается в обслуживании трансформаторного блока, периодических осмотрах. Представленный анализ позволяет уверенно утверждать, что самым дешевым и выгодным способом отопления помещения является применение водяных нагревателей. Теперь остается выбрать надежного производителя, с эстетическим дизайном оборудования. Таковым производителем является бесспорно фирма Euroheat, которая предлагает отопительно-вентиляционные аппараты Volcavo VR1 (10–30 кВт) и Volcano VR2 (30–60 кВт).
