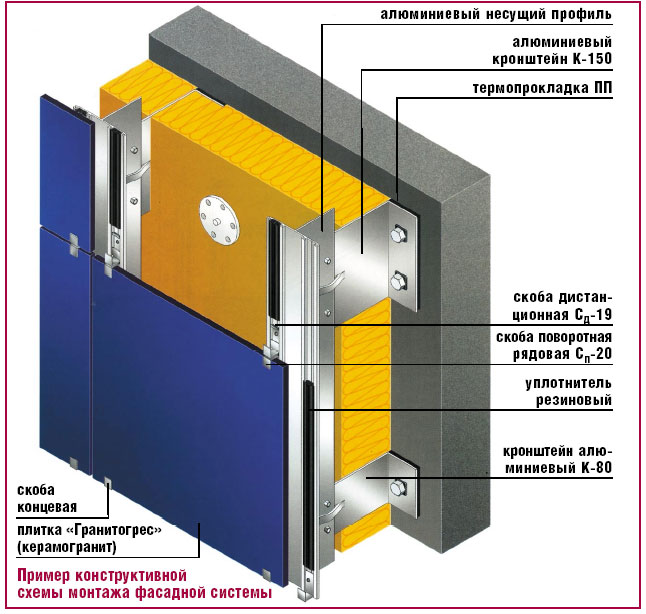

Общие сведения Вентилируемые фасады представляют собой систему защиты здания от неблагоприятных погодных воздействий. Системы вентилируемых фасадов активно применяются при строительстве в регионах с большими годовыми и суточными перепадами температур, высокой влажностью. Система вентилируемого фасада состоит из плитного утеплителя, закрепляемого на поверхности стены с помощью механического крепления, воздушной вентилируемой прослойки и декоративно-защитного слоя, крепящегося по металлическому каркасу к наружным ограждающим конструкциям здания. Вентилируемый фасад сочетает в себе два качества, которые обычно являются взаимоисключающими — не пропуская внутрь стены атмосферные осадки, он в то же время способствует испарению влаги, накапливающейся в стенах здания. Именно эта наиболее важная характеристика вентилируемых фасадов определяет их название. Точка росы В вентилируемых фасадах точка росы «сдвигается» во внешний теплоизоляционный слой, внутренняя часть стены не отсыревает. Эффект камина Защитный экран устраивается так, что, попадающая в промежуток между экраном и стеной, влага автоматически удаляется благодаря естественной вентиляции (каминный эффект — воздух в зазоре между плитами наружной облицовки вентилируемого фасада и плитами теплоизоляции поднимается благодаря разности теплого и холодного воздуха с улицы). Вентиляционный зазор способствует беспрепятственной диффузии водяного пара через стену из помещения в течение всего года, удалению атмосферной и внутренней влаги из стены и утеплителя, что обеспечивает благоприятный климат в помещении, повышение тепловой защиты, долговечность ограждающей конструкции. Типы фасада Вентилируемые фасады могут быть двух типов: с открытым или закрытым швом. Тип фасада с открытым швом для проектировщиков особо интересен, так как представляет собой многослойную конструкцию. Каждый слой имеет разный вес, поэтому можно добиться ни с чем не сопоставимых результатов звукопоглощения. Облицовочные панели Облицовочные панели условно подразделяются на легкие (керамогранит, полимерные плиты, сайдинг и пр.) и тяжелые (натуральный камень, мраморобетон), хотя четкой границы между этими категориями нет. Чаще всего фасады с навесными металлическими кассетами — модное архитектурно-дизайнерское решение для современных зданий; с фиброцементными плитами — практичное решение для жилых помещений, офисных и административных зданий; с керамическим гранитом — сочетание фантазийного дизайна и престижности. Выбор несущих конструкций На выбор несущих конструкций оказывают влияние следующие факторы: вес и габариты облицовки, свойства выбранного облицовочного материала, возможность сочетания материалов, материал капитальных стен, высота здания, место застройки, конфигурация здания и многое другое. Несущая конструкция должна быть рассчитана на такие нагрузки, как вес облицовки, термическое расширение и усадка, порывы ветра. Крепежные системы несущих конструкций Крепежные системы различают в зависимости от того, на что сделан особый упор производителя (прочность конструкции, малогабаритные облицовочные элементы, минимизация вредного эффекта «мостиков холода»). Основные крепежные детали несущих конструкций Кронштейны следует выбирать с большим запасом прочности и способностью к регулировке длины. Чем прочнее и устойчивее к динамическим и статическим нагрузкам кронштейн, тем лучше. Регулировка длины кронштейна может осуществляться двумя способами: автономно (выдвигая или убирая несущую) и с помощью обширного габаритного ряда — позволяет нивелировать неровности капитальной стены. Фахверки — монтируемые на кронштейны профили, несущие впоследствии облицовочные элементы. Для монтажа элементов существует множество разнообразных профилей. Монтаж системы вентилируемого фасада Монтаж системы вентилируемого утепленного фасада следует выполнять строго в технологической последовательности после проверки качества выполнения предыдущей операции и составления акта освидетельствования скрытых работ. Монтаж системы вентилируемого утепленного фасада зданий следует начинать только после проведения работ по обследованию и сбору сведений о здании, испытанию поверхности стены на несущую способность анкерных болтов, разработки проектно-сметной документации и оформления соответствующего разрешения на производство работ, подписанного заказчиком и организацией, выполняющей монтаж системы. Подготовка основания под монтаж кронштейнов и крепление утеплителя Старая осыпающаяся и непрочная штукатурка должна быть сбита, разрушенная кирпичная или каменная кладка восстановлена. Прочную штукатурку, способную нести нагрузку от распорных полиамидных дюбелей для крепления плит утеплителя и несущих кронштейнов фахверков оставляют. Монтаж кронштейнов несущих фахверков Согласно проекту для монтажа кронштейнов несущих фахверков необходимо выполнить следующие операции: o произвести привязку проекта конструкций системы вентилируемого утепленного фасада к фактически выполненным ограждающим конструкциям здания на основании исполнительного листа, геодезических съемок, геометрических промеров; o установить вертикальные и горизонтальные маяки по линии несущих фахверков системы вентилируемого навесного фасада, с шагом согласно проекту по размеченным вертикалям или горизонталям; o произвести разметку отверстий крепления несущих кронштейнов на ограждающих конструкциях здания согласно проекту; o пробурить отверстия в стене с помощью механизированного инструмента ударно-вращательного действия или алмазными коронками; o осуществить монтаж несущих кронштейнов фахверков с помощью анкерных дюбелей на стену. В случае если ограждающие конструкции здания выполнены из пустотелых блоков или кирпичей, рекомендуется применять дюбели, тип, параметры и размеры, которых определяются расчетным путем и уточняются (при необходимости) после проведения пробных испытаний. Способы крепления несущих конструкций Есть три основных способа крепления несущих конструкций к кронштейнам: горизонтальное, вертикальное и комбинированное. Горизонтальное крепление — дешевый способ, не всегда применим. Горизонтальные фахверки испытывают нагрузки на кручение и изгиб, что ограничивает вес и габариты используемых облицовочных изделий. Вертикальное крепление — менее критично по отношению к размерам и весу облицовочных плит, несущие не препятствуют циркуляции воздуха под облицовкой. Вертикальные фахверки получают нагрузки на сжатие и растяжение, что налагает повышенные требования к прочности крепления кронштейнов. Комбинированный способ крепления считается наиболее технически совершенным. К капитальной стене крепят горизонтальные направляющие, к ним — вертикальные несущие, на которые осуществляют непосредственный монтаж облицовки. Происходит перераспределение нагрузок между горизонтальными и вертикальными элементами, что позволяет использовать облицовочные панели практически без ограничений с большим запасом прочности. К недостаткам можно отнести высокую металлоемкость конструкции и, как следствие, ее большую стоимость. Термоизоляция В качестве теплоизоляционного слоя системы вентилируемого утепленного навесного фасада здания должен применяться плитный утеплитель различной толщины, предусмотренный проектом. Крепление утеплителя Крепление плит утеплителя производится механическим способом с помощью специальных пластмассовых дюбелей зонтичного типа с распорным стержнем. Длина дюбеля, глубина и диаметр отверстия, куда вставляется дюбель, определяется расчетом на стадии разработки проектно-сметной документации. Перед креплением утеплителя необходимо убедиться в наличии сертификата соответствии его физико-механических свойств, принятому проектному решению. Выявление изъянов в плитном утеплителе (изгиб, деформация, неправильные размеры, повреждения) должны быть устранены. Крепление облицовочных плит Шаг крепления плит указан на чертежах фасада. Возможное отклонение фасада от вертикали может быть учтено и исправлено, разрезанием плиты клинообразной формы. Крепление плит начинается со второго ряда от угла, если в чертежах фасада иначе не указано. Работа может быть произведена снизу вверх, когда используются строительные леса. Но если используется люлька, крепление плит начинается сверху, чтобы висящая люлька не повреждала уже смонтированные плиты. Обработка плит Для обработки плит подготавливают специальное рабочее место. Если при заказе плит учесть последовательность монтажа, то плиты рассортируют на заводе-изготовителе. Для прямой резки рекомендуется прикрепить тисками направляющую доску. Для пиления использовать ручную дисковую пилу с алмазным диском. Пыль и стружки удаляют с плиты сразу после обработки. Сложности на стыках Наиболее сложные места навесной фасадной системы расположены там, где облицовка «встречается» с остальными деталями здания: оконными, дверными проемами, балконами, карнизами, кровлей и т.п. Для герметизации стыков в строительной практике применяются различные паропроницаемые мембраны: репеллентные, влагоотталкивающие и др. Окна и двери могут заглубляться в стену (например, оставаться на прежнем месте) или выполняться на одном уровне с облицовкой. В первом случае необходимо оборудование откосов и внешнего отлива для дождевой воды. Откосы облицовывают тем же материалом, что и стены (эффектный способ с точки зрения дизайна, но требует качественной гидроизоляции углового шва и тщательной состыковки элементов) либо выполняются в металле или металлопластике (проще, дешевле, но не так красиво). Балконы, выступающие архитектурные элементы, примыкание к кровле и нижнее обрамление также требуют точного сопряжения и тщательной гидроизоляции всех стыков. Углы конструкции могут закругляться, облицовываться специальными элементами — все зависит от дизайна и облицовочного материала. Основные принципы облицовки При облицовке необходимо: обеспечить беспрепятственную циркуляцию воздуха в системе, обеспечить защиту кровли от попадания дождевой влаги, а снизу — беспрепятственный ее отток. Способы крепления облицовки Крепление облицовки во многом зависит от материала облицовочных изделий. Два основных способа крепления: видимое и невидимое. При видимом — крепежные детали (кляммеры, саморезы, заклепки) привинчивают к несущим. Нередко головки крепежных элементов декорируют в эффектные цвета или окрашивают под цвет облицовки. Этот способ крепления — более простой и экономичный. При скрытом способе в облицовочных изделиях с внутренней стороны вытачивают пазы (чаще всего применяется при использовании керамогранита, натурального камня, минеральных плит), в которые помещают крепежные детали. В результате снаружи они не заметны. Этот способ требует дополнительных трудовых и финансовых затрат, хотя такая облицовка смотрится эффектнее. Эффект от применения Улучшается тепловой комфорт внутри помещения. При отсутствии внешней теплоизоляции внутренняя поверхность наружной стены имеет более низкую температуру, чем температура воздуха в помещении, что приводит к усиленной конвекции воздуха. Людьми воспринимается это как сквозняк, что вынуждает поднимать температуру внутри помещения. При наружной теплоизоляции разница температур между внутренней поверхностью стены и воздухом практически отсутствует, и люди чувствуют себя комфортно даже при более низкой температуре. В летний период теплоизолированные стены здания почти не прогреваются, поэтому температура воздуха внутри помещения не превышает 23–25°C, что позволяет значительно снижать затраты на кондиционирование. Увеличивается звукоизоляция здания. Достоинства вентилируемых фасадов При возведении систем не требуется проведения подготовительных работ по выравниванию поверхности несущей стены. Позволяет без больших дополнительных затрат утеплять здания, экономить энергию в процессе эксплуатации. Обеспечивает эффективное удаление влаги из несущей конструкции и утеплителя, что увеличивает срок службы самой стены и внутренней отделки. Предоставляет большие возможности для решения архитектурных и иных задач. Дает возможность строительства круглый год в любых географических широтах, в любых погодных условиях. Долгое время не нуждается в ремонте. Безремонтный срок службы вентилируемых фасадов, в зависимости от применяемых материалов, составляет 25–50 лет. РИСУНОК: ~2~
