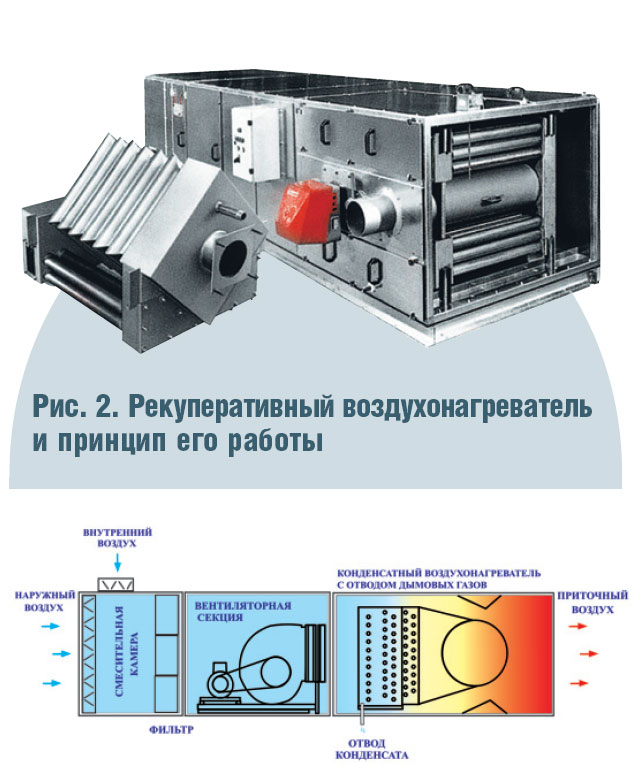

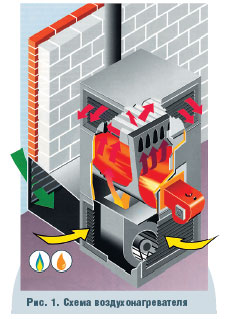

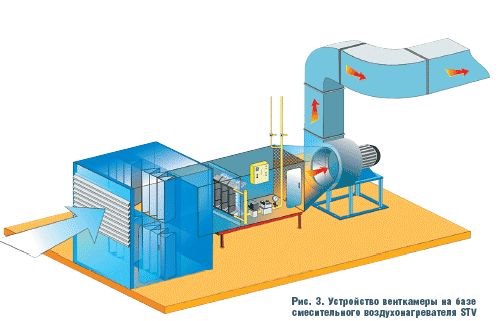

Преимущества воздушного отопления Преимуществ воздушного способа отопления перед традиционным водяным в больших по объему помещениях много, перечислим лишь основные: 1. Экономичность. Тепло производится непосредственно в нагреваемом помещении и практически целиком расходуется по назначению. Благодаря прямому сжиганию топлива без промежуточного теплоносителя достигается высокий тепловой КПД всей системы отопления: 90–94% — для рекуперативных нагревателей и практически 100% — для систем прямого нагрева. Применение программируемых термостатов обеспечивает возможность дополнительной экономии от 5 до 25 % тепловой энергии за счет функции «дежурного режима» — автоматического поддержания температуры в помещении в нерабочее время на уровне +5–7°С. 2. Возможность «включить» приточную вентиляцию. Ни для кого не секрет, что сегодня на большинстве предприятий приточная вентиляция не работает должным образом, что значительно ухудшает условия работы людей и влияет на производительность труда. Теплогенераторы или системы прямого нагрева прогревают воздух на ∆t до 90°С — этого вполне достаточно для того, чтобы «заставить» работать приточную вентиляцию даже в условиях Крайнего Севера. Таким образом, воздушное отопление подразумевает собой не только экономическую эффективность, но и улучшение экологической обстановки и условий труда. 3. Малая инерционность. Агрегаты систем воздушного отопления в считанные минуты выходят на рабочий режим, а за счет высокой оборачиваемости воздуха, помещение полностью прогревается всего за несколько часов. Это дает возможность оперативно и гибко маневрировать при изменении потребностей в тепле. 4. Отсутствие промежуточного теплоносителя позволяет отказаться от строительства и содержания малоэффективной для больших помещений системы водяного отопления, котельной, теплотрасс и станции водоподготовки. Исключаются потери в теплотрассах и их ремонт, что позволяет резко снизить эксплуатационные расходы. В зимнее время отсутствует риск размораживания калориферов и системы отопления в случае продолжительного отключения системы. Охлаждение даже до глубокого «минуса» не приводит к размораживанию системы. 5. Высокая степень автоматизации позволяет вырабатывать ровно то количество тепла, в котором есть необходимость. В сочетании с высокой надежностью газового оборудования это значительно повышает безопасность системы отопления, а для ее эксплуатации достаточно минимума обслуживающего персонала. 6. Малые затраты. Способ отопления крупных помещений при помощи теплогенераторов один из самых дешевых и быстро реализуемых. Капитальные затраты на строительство или реконструкцию воздушной системы, как правило, значительно ниже расходов на организацию водяного или лучистого отопления. Срок окупаемости капитальных затрат обычно не превышает одного-двух отопительных сезонов. В зависимости от решаемых задач, в системах воздушного отопления могут применяться нагреватели различного типа. В этой статье мы рассмотрим только агрегаты, работающие без применения промежуточного теплоносителя — рекуперативные воздухонагреватели (с теплообменником и отводом продуктов сгорания наружу) и системы прямого нагрева воздуха (газовые смесительные воздухонагреватели). Рекуперативные воздухонагреватели В агрегатах этого типа топливо, смешанное с необходимым количеством воздуха, подается горелкой в камеру сгорания. Образовавшиеся продукты горения проходят через двух- или трехходовой теплообменник. Тепло, полученное при сгорании топлива, передается нагреваемому воздуху через стенки теплообменника, а дымовые газы через дымоход отводятся наружу (рис. 1) — именно поэтому их называют теплогенераторами «непрямого нагрева». Рекуперативные воздухонагреватели могут быть использованы не только непосредственно для отопления, но и в составе системы приточной вентиляции, а также для технологического нагрева воздуха. Номинальная тепловая мощность таких систем от 3 кВт до 2 МВт. Подача нагреваемого воздуха в помещение осуществляется через встроенный или выносной нагнетающий вентилятор, что дает возможность использования агрегатов как для прямого подогрева воздуха с выдачей его через жалюзийные решетки, так и с воздуховодами. Омывая камеру сгорания и теплообменник, воздух нагревается и направляется либо непосредственно в отапливаемое помещение через расположенные в верхней части жалюзийные воздухораспределительные решетки, либо распределяется по системе воздуховодов. На лицевой части теплогенератора расположена автоматизированная блочная горелка (рис. 2). Теплообменники современных воздухонагревателей, как правило, изготовлены из нержавеющей стали (топка — из жаропрочной стали) и служат от 5 до 25 лет, после которых могут быть отремонтированы или заменены. КПД современных моделей достигает 90–96 %. Главное преимущество рекуперативных воздухонагревателей — их универсальность. Они могут работать на природном или сжиженном газе, дизельном топливе, нефти, мазуте или отработанном масле — стоит только поменять горелку. Существует возможность работы со свежим воздухом, с подмесом внутреннего и в режиме полной рециркуляции. Такая система позволяет некоторые вольности, например, изменять расход нагреваемого воздуха, «на ходу» перераспределять потоки нагретого воздуха в разные ветви воздуховодов при помощи специальных клапанов.Летом рекуперативные воздухонагреватели могут работать в режиме вентиляции. Монтируются агрегаты как в вертикальном, так и в горизонтальном положении, на полу, стене, или встраиваются в секционную венткамеру в качестве секции нагревателя. Рекуперативные воздухонагреватели могут быть использованы даже для отопления помещений высокой категории комфортности, в случае если сам агрегат будет вынесен за пределы зоны непосредственного обслуживания. Основные недостатки: 1. Большой и сложный теплообменник увеличивает стоимость и вес системы, по сравнению с воздухонагревателями смесительного типа; 2. Нуждаются в дымовой трубе и отводе конденсата. Системы прямого нагрева воздуха Современные технологии позволили добиться такой чистоты сжигания природного газа, что появилась возможность не отводить продукты сгорания «в трубу», а использовать их для прямого нагрева воздуха в системах приточной вентиляции. Газ, поступающий на горение, полностью сгорает в потоке нагреваемого воздуха и, смешиваясь с ним, отдает ему все тепло. Этот принцип реализован в ряде аналогичных конструкций рамповой горелки в США, Англии, Франции и России и с успехом используется с 60-х годов XX века на многих предприятиях России и за рубежом. Основанные на принципе сверхчистого сжигания природного газа непосредственно в потоке нагреваемого воздуха газовые смесительные воздухонагреватели типа STV (STARVEINE — «звездный ветер») производятся с номинальной тепловой мощностью от 150 кВт до 21 МВт. Сама технология организации горения, а также высокая степень разбавления продуктов горения, позволяют получить в установках чистый теплый воздух в соответствии со всеми действующими нормами, практически не содержащий вредных примесей (не более 30% ПДК). Воздухонагреватели STV (рис. 3) состоят из модульного горелочного блока, расположенного внутри корпуса (участка воздуховода), газовой линии DUNGS (Германия) и системы автоматики. Корпус, как правило, оснащен гермодверью для удобства обслуживания. Горелочный блок, в зависимости от требуемой тепловой мощности, компонуется из необходимого количества горелочных секций разной конфигурации. Автоматика нагревателей обеспечивает плавный автоматический пуск по циклограмме, контроль параметров безопасной работы и возможность плавного регулирования тепловой мощности (1:4), что позволяет автоматически поддерживать необходимую температуру воздуха в отапливаемом помещении. Применение газовых смесительных воздухонагревателей Главное их предназначение — прямой нагрев свежего приточного воздуха, подаваемого в производственные помещения для компенсации вытяжной вентиляции и улучшения, таким образом, условий работы людей. Для помещений с большой кратностью воздухообмена возникает целесообразность совмещения системы приточной вентиляции и системы отопления — в этом плане у систем прямого нагрева нет конкурентов по соотношению цена/качество. Газовые смесительные воздухонагреватели предназначены для: ❏автономного воздушного отопления помещений различного назначения с большим воздухообменом (К 򖅁,5); ❏нагрева воздуха в воздушно-тепловых завесах отсечного типа, возможно совмещение с системами отопления и приточной вентиляции; ❏систем предпускового подогрева двигателей автомобилей на неотапливаемых стоянках; ❏отогрева и оттайки вагонов, цистерн, автомобилей, сыпучих материалов, нагрева и сушки изделий перед покраской или другими видами обработки; ❏прямого нагрева атмосферного воздуха или сушильного агента в различных установках технологического нагрева и сушки, например, сушка зерна, травы, бумаги, текстиля, древесины; применения в камерах окраски и сушки после покраски и т.п. Размещение Смесительные нагреватели могут быть встроены в воздушные каналы систем приточной вентиляции и тепловых завес, в воздуховоды сушильных установок — как на горизонтальных, так и на вертикальных участках. Могут монтироваться на полу или площадке, под потолком или на стене. Размещаются, какправило, в приточно-вентиляционных камерах, но возможна их установка и непосредственно в отапливаемом помещении (в соответствии с категорией). При дополнительном оборудовании соответствующими элементами могут обслуживать помещения категорий А и Б. Рециркуляция внутреннего воздуха через смесительные воздухонагреватели нежелательна — возможно существенное снижение уровня кислорода в помещении. Сильные стороны систем прямого нагрева Простота и надежность, низкая себестоимость и экономичность, возможность нагрева до высоких температур, высокая степень автоматизации, плавное регулирование, не нуждаются в устройстве дымохода. Прямой нагрев — самый экономичный способ — КПД системы равен 99,96 %. Уровень удельных капитальных затрат на систему отопления на базе установки прямого нагрева, совмещенной с приточной вентиляцией, самый низкий при высочайшей степени автоматизации. Воздухонагреватели всех типов оснащены системой автоматики безопасности и управления, обеспечивающей плавный пуск, поддержание режима нагрева и отключение в случае возникновения аварийных ситуаций. В целях энергосбережения возможно оснащение воздухонагревателей автоматикой регулирования с учетом наружной и контролем внутренней температур, функциями суточного и недельного режимов программирования нагрева. Возможно также включение параметров системы отопления, состоящей из многих отопительных агрегатов, в систему централизованного управления и диспетчеризации. В этом случае оператор-диспетчер будет иметь оперативную информацию о работе и состоянии отопительных агрегатов, наглядно отображенной на мониторе компьютера, а также управлять режимом их работы непосредственно из удаленного диспетчерского пункта. Мобильные теплогенераторы и тепловые пушки Предназначены для временного применения — на стройках, для отопления в межсезонные периоды, технологического нагрева. Мобильные теплогенераторы и тепловые пушки работают на пропане (сжиженном баллонном газе), дизельном топливе или керосине. Могут быть как прямого нагрева, так и с отводом продуктов сгорания. Типы систем автономного воздушного отопления Для автономного теплоснабжения различных помещений применяются различные типы систем воздушного отопления — с централизованным распределением тепла и децентрализованные; системы, работающие полностью на приток свежего воздуха, или с полной/частичной рециркуляцией внутреннего воздуха. В децентрализованных системах воздушного отопления нагрев и циркуляция воздуха в помещении осуществляются автономными теплогенераторами, расположенными в различных участках или рабочих зонах — на полу, стене и под крышей. Воздух из нагревателей подается непосредственно в рабочую зону помещения. Иногда для лучшего распределения тепловых потоков теплогенераторы оснащают небольшими (локальными) системами воздуховодов. Для агрегатов в таком исполнении характерна минимальная мощность электродвигателя вентилятора, поэтому децентрализованные системы более экономичны в плане расхода электроэнергии. Возможно также использование воздушно-тепловых завес как части системы воздушного отопления или приточной вентиляции. Возможность локального регулирования и использования теплогенераторов по мере необходимости — по зонам, в различное время— дает возможность значительного снижения расходов на топливо. Однако капитальные затраты на реализацию данного способа несколько выше. В системах с централизованным распределением тепла используются воздушно-отопительные агрегаты; вырабатываемый ими теплый воздух поступает в рабочие зоны по системе воздуховодов. Установки, как правило, встраиваются в существующие венткамеры, но допускается возможность размещения их непосредственно в обогреваемом помещении — на полу или на площадке. Применение и размещение, подбор оборудования У каждого из типов вышеперечисленных отопительных агрегатов есть свои неоспоримые преимущества. И нет готового рецепта, в каком случае какой из них целесообразнее — это зависит от многих факторов: величины воздухообмена в соотнесении с величиной теплопотерь, категории помещения, наличия свободного места для размещения оборудования, от финансовых возможностей. Попытаемся сформировать наиболее общие принципы целесообразного подбора оборудования. 1. Системы отопления для помещений с небольшим воздухообменом (Квоздухообмена ≤򖅀,5–1) Суммарная тепловая мощность теплогенераторов в этом случае принимается практически равной количеству тепла, необходимого для компенсации теплопотерь помещения, вентиляция сравнительно мала, поэтому здесь целесообразно применение системы отопления на основе теплогенераторов непрямого нагрева с полной или частичной рециркуляцией внутреннего воздуха помещения. Вентиляция в таких помещениях может быть естественной или с подмесом уличного воздуха к рециркулирующему. Во втором случае мощность нагревателей увеличивают на величину, достаточную для нагрева свежего приточного воздуха. Такая система отопления может быть местной, с напольными или настенными теплогенераторами. При невозможности размещения установки в отапливаемом помещении либо при организации обслуживания нескольких помещений можно применить систему централизованного типа: теплогенераторы расположить в венткамере (пристрое, на антресолях, в соседнем помещении), а тепло распределять по воздуховодам. В рабочее время теплогенераторы могут работать в режиме частичной рециркуляции, попутно нагревая подмешиваемый приточный воздух, в нерабочее можно некоторые из них отключать, а оставшиеся переводить на экономичный дежурный режим +2–5°С с полной рециркуляцией. 2. Системы отопления для помещений с большой кратностью воздухообмена, постоянно нуждающиеся в подаче больших объемов приточного свежего воздуха (Квоздухообмена 򖅂) В этом случае количество тепла, необходимое для нагрева приточного воздуха, может уже в несколько раз превышать количество тепла, необходимое для компенсации теплопотерь. Здесь наиболее целесообразно и экономично совмещение системы воздушного отопления с системой приточной вентиляции. Система отопления может строиться на основе установок прямого нагрева воздуха, или на основе применения рекуперативных теплогенераторов в исполнении с повышенной степенью нагрева. Суммарная тепловая мощность нагревателей должна быть равна сумме тепловой потребности на нагрев приточного воздуха и тепла, необходимого для компенсации теплопотерь. В системах прямого нагрева происходит нагрев 100 % уличного воздуха, обеспечивая подачу необходимого объема приточного воздуха. В рабочее время они нагревают воздух от уличной до расчетной температуры +16–40°С (с учетом перегрева для обеспечения компенсации теплопотерь). С целью экономии в нерабочее время можно выключать часть нагревателей для снижения расхода приточного воздуха, а оставшиеся перевести на дежурный режим поддержания +2–5°С. Рекуперативные теплогенераторы в дежурном режиме позволяют обеспечить дополнительную экономию за счет перевода их в режим полной рециркуляции. Наименьшие капитальные затраты при организации систем отопления централизованного типа — при применении как можно более крупных нагревателей. Капитальные затраты на газовые смесительные воздухонагреватели STV могут составить от 300 до 600 руб/кВт установленной тепловой мощности. 3. Комбинированные системы воздушного отопления Оптимальный вариант для помещений со значительным воздухообменом в рабочее время при односменном режиме работы, либо прерывистом рабочем цикле — когда разница в необходимости подачи приточного воздуха и тепла в течение дня значительна. В этом случае целесообразно раздельное функционирование двух систем: дежурного отопления и приточной вентиляции, совмещенной с системой отопления (догрева). При этом в отапливаемом помещении или в венткамерах устанавливаются рекуперативные теплогенераторы для поддержания только дежурного режима с полной рециркуляцией (при расчетной наружной температуре). Система приточной вентиляции, совмещенная с системой отопления, обеспечивает нагрев необходимого объема свежего приточного воздуха до +16–30°С и догрев помещения до необходимой рабочей температуры и в целях экономии включается только в рабочее время. Строится она либо на основе рекуперативных теплогенераторов (с повышенной степенью нагрева), либо на основе мощных систем прямого нагрева (что дешевле в 2–4 раза). Возможна комбинация приточной системы догрева с существующей системой водяного отопления (может оставаться дежурной), вариант применим также для стадийной модернизации существующей системы отопления и вентиляции. При таком способе эксплуатационные расходы будут наименьшими. Таким образом, применяя воздухонагреватели различных типов в различных комбинациях, можно решить одновременно обе задачи — и отопление, и приточную вентиляцию. Примеров применения систем воздушного отопления очень много и возможности комбинации их чрезвычайно разнообразны. В каждом случае необходимо провести тепловые расчеты, учесть все условия применения и выполнить несколько вариантов подбора оборудования, сравнивая их по целесообразности, величине капитальных затрат и эксплуатационных расходов. РИСУНКИ:1~1~;2~2~;3~3~;
