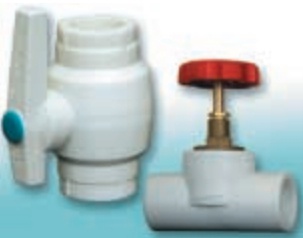

Рассмотрим систему водоснабжения многоквартирного жилого дома. Она обычно состоит из систем насосного оборудования, стояков и поквартирных разводок, запорно-регулирующей арматуры и приборов учета, фильтровального оборудования. Насосное оборудование представлено станциями повышения давления и насосами циркуляции горячей воды. Насосное оборудование подбирается по проектным расчетам с учетом расхода и напора воды, а также в соответствии с гигиеническими требованиями. В полной мере условиям надежности и экономичности соответствуют станции HYDRO 1000/2000/UNI-9490 GRUNDFOS. Полипропиленовые, полиэтиленовые, металлополимерные, медные и нержавеющие трубы появились в массовом строительстве относительно недавно, а 15–20 лет назад применялись только стальные оцинкованные трубы. Часто при гидравлических расчетах трубопроводов водоснабжения проектировщики руководствуются нормами, разработанными для стали. При замене стальных водопроводных труб необходимо учитывать следующее: стальные водогазопроводные трубы имеют обозначения по условному проходу, в то время как трубы из пластика и цветных металлов — по наружному диаметру и толщине стенки. Для адекватной замены требуется дополнительный пересчет. Важно также учесть температурное удлинение полимерных трубопроводов и обеспечить его компенсацию. Поскольку температура в системе горячего водоснабжения не превышает 75°C, система трубопроводов SPK PN10 для холодной воды и SPK PN20 для горячей воды обеспечивает выполнение всех требований СНиП 2.04.01–85. Дополнительный плюс в пользу выбора этой системы — ее экономичность: по стоимости материалов и монтажных работ она самая выгодная. Срок службы труб превышает 30 лет. В качестве запорной арматуры рекомендуются полипропиленовые шаровые краны и вентили SPK, металлические краны ITAP. При централизованном водоснабжении как минимум один раз в год подача воды перекрывается для проведения профилактических и ремонтных работ наружных сетей. С возобновлением подачи воды в трубопровод выносится большое количество загрязнений в виде ржавчины, окалины от сварочных работ и т.д., которые могут привести к повреждению санитарных приборов, счетчиков воды. Этого можно избежать, установив грязевой сетчатый фильтр. Фильтры RBM с размером ячеек 100 мкм считаются наиболее приспособленными к российским условиям эксплуатации. Для учета расхода воды можно установить квартирные счетчики. Они должны пройти метрологическую поверку по ГОСТ Р 50193. Примером могут служить счетчики MINOMESS, рассчитанные на расход воды 1,5 или 2,5 м3/ч. Конструктивно счетчики учета потребления холодной и горячей воды не отличаются, а при снятии показаний можно ориентироваться по цветам: для холодной воды — корпус синего цвета, для горячей — красного. Особенность системы водоснабжения многоэтажного дома — разница давлений на разных этажах в пределах действия одной станции повышения давления около 3 бар. Кроме того, ночью давление увеличивается, в связи с уменьшением водопотребления. Для нормальной работы сантехнических приборов необходимо давление не более 4 бар. Оно достигается путем установки регуляторов (редукторов) давления. Редуктор RBM рассчитан на входное давление до 25 бар и поддерживает настроенное по манометру выходное давление в диапазоне 1–7 бар. Качество водопроводной воды можно значительно повысить, установив комплект фильтровального оборудования. Приведем в качестве примера фильтр GELPUR SL250. Он может располагаться под кухонной мойкой или в нише стояка. Фильтрация воды в нем многоступенчатая. Предварительный фильтр удаляет все нерастворенные в воде частицы (> 5 мкм); угольный — очищает от хлора; седиментационный — от активных частиц углерода, завершают процесс очистки мембранный осмотический фильтр и ультрафиолетовая дезинфекция. Мембранный фильтр изготовлен из материала с отверстиями диаметром 0,0001 мкм (в 5000 раз меньше размеров бактерий), поэтому через него могут пройти только молекулы воды и небольшое количество солей. Такой фильтр устраняет даже запахи. Ультрафиолетовая лампа дезинфицирует воду. Важное составляющее системы водоснабжения многоквартирного дома — арматура для перекрытия и слива воды из стояков. На смену традиционным вентильным задвижкам пришли шаровые краны в резьбовом и фланцевом исполнении, а также поворотные затворы, которые могут выполнять функции регуляторов потока. К запорно-регулирующей арматуре предъявляются следующие требования: по максимальному рабочему давлению — 25–50 бар, по сроку эксплуатации — более 30 лет. Этим требованиям соответствуют резьбовые шаровые краны ITAP, приварные и фланцевые шаровые краны NAVAL, затворы и задвижки BRANDONI. Арматура этих марок специально предназначена для питьевой воды — она покрыта специальными эмалями, уплотнения выполнены из пищевой резины, затворы — из нержавеющей пищевой стали. Такая арматура не требует технического обслуживания. Современные дома возводятся с применением энергосберегающих технологий. При этом значительно снижаются потери тепла через ограждающие конструкции и, соответственно, затраты на отопление. Однако оплата отопления производится по единому тарифу исходя из площади помещения. В современных домах со свободной планировкой квартир предусматривается ввод в квартиру одного двухтрубного стояка отопления. В таком случае возможна установка квартирного счетчика тепла MINOCAL, что позволит производить оплату по фактическому расходу. Кроме того, можно смонтировать систему напольного водяного отопления, в которой температура теплоносителя снижена до 55°C. Специальный коллекторный блок RBM KILMA выполняет функции распределения теплоносителей для радиаторного отопления — стандартной температуры и теплого пола — пониженной температуры. Возможность совмещения в одном компактном устройстве подключения приборов отопления и системы теплых полов — главное преимущество RBM KILMA. Коллектор поставляется в собранном виде и устанавливается на стояке радиаторного отопления. Большую эффективность работы системы отопления обеспечит терморегулирующая арматура: термоклапаны и термостатические головки. В зависимости от назначения помещения, диапазон требуемой температуры воздуха, как правило, составляет 14–30°C. Поддержание заданной температуры в автоматическом режиме осуществляет арматура RBM или HERZ. Для двухтрубных систем отопления подходит арматура стандартного исполнения, для однотрубных — арматура с уменьшенным гидравлическим сопротивлением. Разводку по квартире трубопроводов радиаторного отопления рекомендуется производить в подготовке пола. Можно использовать двухтрубную (по периметру помещения) или коллекторно-лучевую схему. Рекомендуется использование трубопроводов из армированного полипропилена PPRC PN25 производства SPK, металлополимера PEXc-Al-PEXc или сшитого полиэтилена PEXc с антидиффузионным слоем (PEXc-D) HEWING Pro Aqua, а также из меди KME. При двухтрубной схеме отопительные приборы подключаются через прессовые тройники с центральным отводом из никелированной медной трубки. Пресс-фитинги IPANA-PRESS можно заливать бетоном. При использовании коллекторно-лучевой схемы рекомендуется прокладывать трубы PEXc-D в защитном гофрированном кожухе (труба в трубе). При этом воздушный зазор между трубами сокращает утечки тепла в конструкцию перекрытий, обеспечивает компенсацию температурного удлинения трубы и позволяет заменить трубу PEXc-D в случае ее повреждения. Для гидравлической увязки на коллектор устанавливается балансировочный клапан. Требуемый расход теплоносителя через данный коллектор поддерживает клапан CIM727 CIMBERIO. При подборе отопительных приборов для многоквартирных домов необходимо учитывать максимальное рабочее давление в системе. Для алюминиевых секционных радиаторов Elegance, SAHARA PLUS этот показатель рассчитан на 16 бар. Альтернатива алюминиевым радиаторам — стальные панельные радиаторы DEMRAD или KERMI. Эти марки радиаторов выполнены в двух вариациях — с боковым и нижним подключением. Их можно использовать в системах с давлением не более 8,7 бар. Для алюминиевых радиаторов необходимо уточнить показатель pH теплоносителя, так как щелочная среда приводит к повышенному газообразованию. В домовых тепловых пунктах, подключенных к трассам теплосети, параметры теплоносителя: t — до 150°С, р — до 25 бар. Для перегретой воды или пара используется арматура AYVAZ. Предложенные рекомендации обеспечат полный комплекс необходимых элементов для современной и удобной сантехнической системы. Являясь официальным дистрибьютором вышеперечисленных и многих других фирм-производителей на российском рынке, ЗАО «Эгопласт» осуществляет успешное продвижение высокотехнологических товаров. Многолетнее взаимовыгодное сотрудничество с европейскими партнерами позволяет предложить нашим клиентам самые конкурентоспособные цены и гибкую систему скидок. А высококвалифицированные сотрудники фирмы готовы предоставить консультацию и технологическую поддержку по выбору любого оборудования.
