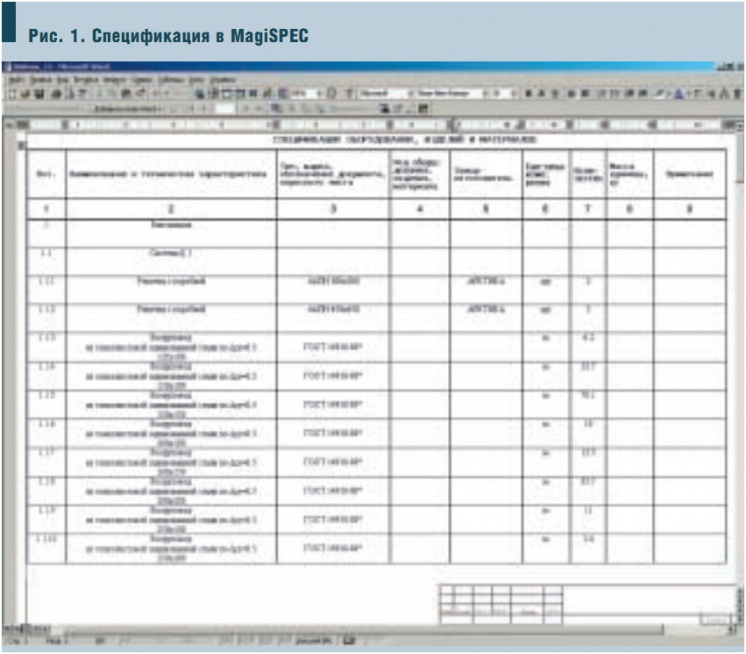

Рис. 1. Спецификация в MagiSPEC

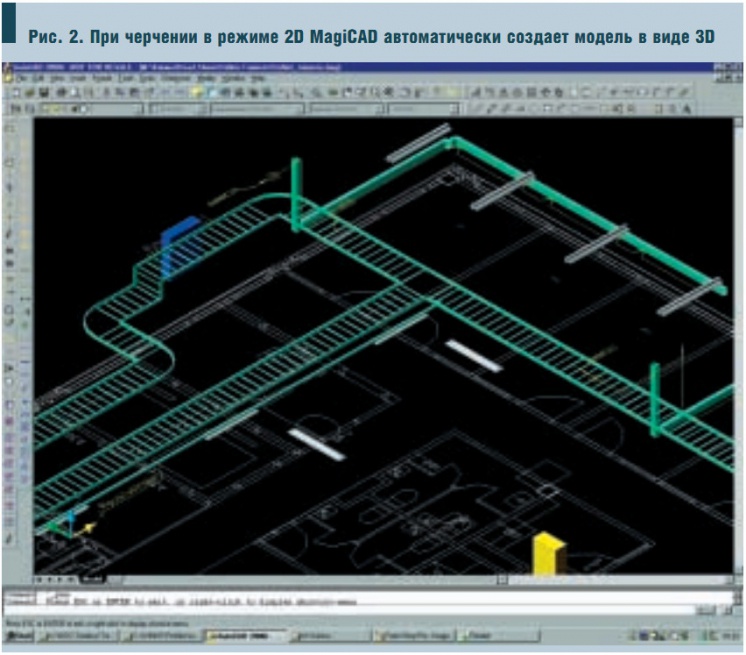

Рис. 2. При черчении в режиме 2D MagiCAD автоматически создает модель в виде 3D
Рис. 3. Макет оперного театра Bjо / rvika, спроектированного с помощью MagiCAD

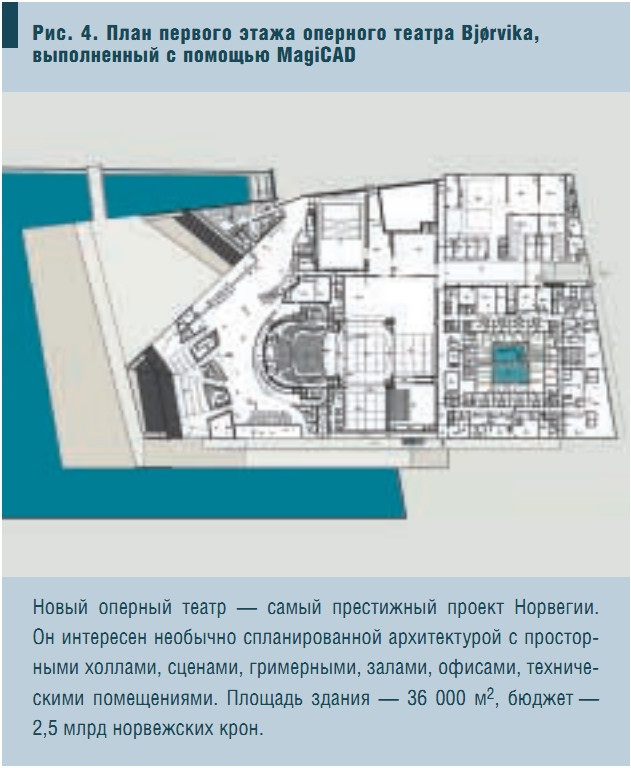

Рис. 4. План первого этажа оперного театра Bjоrvika, выполненный с помощью MagiCAD

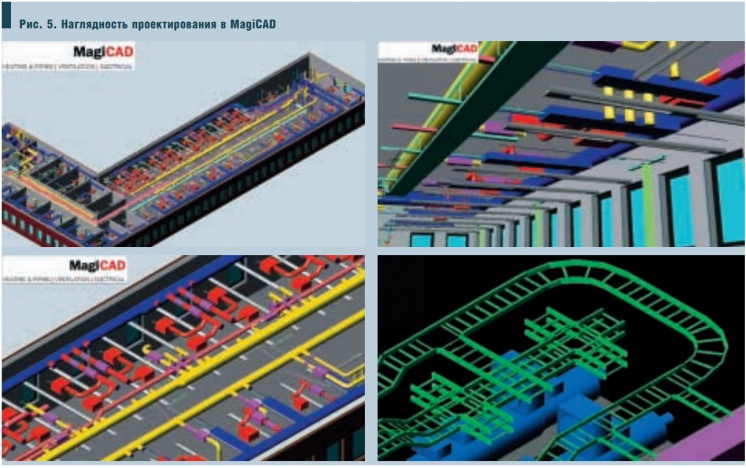

Рис. 5. Наглядность проектирования в MagiСAD
MagiCAD — это ARX-приложение для AutoCAD 2000/2002/2004 и работающего на его базе Autodesk Architectural Desktop, предназначенное для расчета систем инженерного обеспечения, трех-мерного проектирования и последующей генерации рабочих чертежей.
К основным возможностям программы можно отнести:
- аэродинамический расчет вентиляционных систем;
- гидравлический расчет трубопроводов;
- акустический расчет вентиляционных систем;
- черчение поперечного разреза непосредственно с рабочего чертежа;
- специальные средства для создания оборудования пользователем;
- выпуск спецификаций;
- расчет в соответствии с интенсивностью расхода и потерями давления;
- балансировка;
- предупреждения о превышении давления на регулировочных вентилях;
- вычисление потерь давления и уровня шумов;
- исследование уровней шума маршрута;
- обширные и постоянно обновляемые базы данных известных европейских и российских изготовителей оборудования (более 10 тыс.);
- удобные средства для создания пользовательских библиотек оборудования; проверка на пересечения (в т.ч. с кабельными коробками и внешними чертежами/ссылками).
Для чертежников MagiCAD предлагает инструменты черчения и редактирования без расчета системы. При помощи MagiCAD можно начертить систему трубопровода по заданным размерам с изоляцией или без нее.
Причем при желании можно использовать базовые команды AutoCAD: копировать большие объекты или маленькие детали; вращать вокруг оси; зеркально отражать, копировать систему или ее часть на другой чертеж через буфер обмена. При необходимости изменить диаметр трубопровода или добавить/удалить изоляцию, нужно просто выбрать компоненты и изменить их свойства так, чтобы они отвечали поставленным требованиям.
Размерный текст автоматически обновляется при редактировании. Также можно устанавливать масштаб размерного текста, например, при выводе на печать. С MagiCAD можно легко поменять вид с традиционного 2D на 3D и обратно. Функция «Мастер маршрута» (Route Wizard) — незаменимая помощь при повторяющихся операциях, ее использование упрощает и ускоряет процесс работы.
MagiCAD автоматически вычертит поперечный разрез, достаточно только выбрать компоненты на рабочем чертеже и показать направление. Специально для российских пользователей разработано приложение к MagiCAD — MagiSPEC — для создания спецификации оборудования, изделий и материалов в соответствии с требованиями ГОСТ 21.110–95 (рис. 1). Это приложение обеспечивает:
- автоматическое получение спецификаций в формате MS Excel;
- ведение журнала учета всех изменений, выполненных в спецификации;
- вывод на печать с использованием шаблонов MS Word, настроенных в соответствии с требованиями российских стандартов;
- расширяемость и масштабируемость приложения.
Инженеры, работающие с MagiCAD, отмечают, что его новая версия позволяет проектировать со скомпонованными в одной 3D-модели интеллектуальными объектами. Проектировщик не задумывается над оптимизацией и подбором размеров труб, воздуховодов, клапанов и т.д. — программа делает это автоматически. Более того, если элементы системы касаются или пересекается со стеной, трубопроводами, коробами и т.п., MagiCAD отметит их на чертеже и проверит корректность расположения оборудования. Еще один важный момент — все оборудование находится в файле проекта и включает все геометрические и технические данные, необходимые для визуализации и расчетов. При необходимости оборудование можно скорректировать с учетом специальных требований проекта. Программа MagiCAD имеет модульную структуру и состоит из 3 модулей:
- вентиляция;
- отопление и водоснабжение;
- электроснабжение.
Такая организация структуры позволяет выбрать именно тот модуль, который необходим для работы, либо приобрести их в требуемом соотношении.
Вентиляция. Отопление и водоснабжение
Эти модули основаны на моделях существующего оборудования, т.е. пользователь работает с фактической информацией. В программе содержатся данные приблизительно 30 ведущих производителей, что в общей сложности составляет несколько десятков тысяч наименований.
Данные о новых производителях и оборудовании регулярно обновляются. В модулях «вентиляция» и «отопление и водоснабжение» реализованны эффективные и простые в использовании функции черчения. Характеристики расчета могут быть добавлены на чертеж позже.
Диаметры трубопроводов автоматически меняются в соответствии с изменением воздушного потока. Естественно, что одновременно обновляется размерный текст. При желании можно заблокировать размеры трубопроводов и произвести балансировку системы. Если система не может быть сбалансирована, программа выдает информацию.
Кроме того, можно просмотреть интенсивность расхода в сети, потери давления, высоту расположения и другие технические данные. MagiCAD включает в себя расчет системы трубопроводов, балансировку, создание разрезов, базы данных фирм-изготовителей оборудования и его спецификацию. В MagiCAD включен расчет уровня шума в системе воздуховодов, причем пользователь может увидеть уровень шума в определенной точке.
Основные возможности модулей «Вентиляция» и «Отопление и водоснабжение»:
- черчение систем воздуховодов, тепло- и холодоснабжения, водоснабжения, канализационных систем;
- черчение с расчетом системы и без него;
- черчение с изоляцией и без нее;
- переключение с традиционного 2D на 3D-режим;
- Active2D делает чертеж легко читаемым с любой точки обзора;
- функция «Мастер маршрута» (Route Wizard) упрощает и ускоряет процесс черчения;
- функция «Найти и заменить» (Find&Replace) используется, например, для замены оборудования;
- возможность моделирования пользователем типов трубопроводов и изоляции;
- размерный текст: легко задается стиль, возможность растянуть/повернуть текст, масштабирование, автоматическое обновление;
- возможность использования базовых команд AutoCAD: удалить, копировать, копировать через буфер обмена и т.д.;
- возможность произвольно задавать и редактировать названия слоев;
- черчение поперечного разреза непосредственно с рабочего чертежа;
- расчет в соответствии с интенсивностью расхода и потерями давления;
- балансировка;
- предупреждения о превышении давления на регулировочных вентилях;
- вычисление потерь давления и уровня шумов;
- исследование уровней шума маршрута;
- базы данных изготовителей оборудования;
- специальные средства для создания оборудования пользователем;
- проверка на пересечения (в т.ч. с кабельными коробками и внешними чертежами/ссылками);
- наличие спецификаций;
- функция MagiCAD Export позволяет вывести данные для отдельного оборудования или для пересылки информации в приложения, например по оценке стоимости.
Электроснабжение
Этот модуль предназначен для проектирования систем электроснабжения, связи и информационных систем. Основные возможности этого модуля позволяют:
- проектировать системы электроснабжения, освещения, связи и информационные системы;
- одновременно чертить рабочие чертежи и изометрические модели;
- переключаться с традиционного 2D-режима в 3D, благодаря технологии Active2D;
- произвольно задавать названия слоев;
- создавать собственные символы;
- преобразовывать старые блоки и символы в новые объекты;
- вносить собственное оборудование;
- настроить панель инструментов с функциями, которые используются чаще всего.
Универсальные возможности MagiCAD-электроснабжение:
- широкий набор символов;
- автоматическое и произвольное размещение текстов;
- масштабирование текстов и символов;
- спецификации;
- автоматическая нумерация;
- автоматическое создание схемы распределительного щита;
- универсальные функции для присоединения приборов к кабельной коробке;
- функция «Найти и заменить» (find & replace).
Материал предоставлен компаниями ЕМТ (Россия) и Progman OY (Финляндия)
